AlphaESS Smile Hybrid -sarjan yhdistäminen Reduxi Controlleriin
Leikkaa energiakustannuksia jopa 70 %: Reduxi liittää AlphaESS Smile -sarjan hybridi-invertterit Modbus TCP/IP:llä tai RTU:lla.
Kuvan tekstikuvaus
AlphaESSin logo ja iskulause your smart energy. Vasemmalla tyylitelty kirjain A, joka koostuu harmaista, mustista, vihreistä ja keltaisista muodoista. Oikealla sana AlphaESS tummanharmaana ja sen alla teksti your smart energy.
1 Tekninen dokumentaatio
Valmistajan asiakirjat AlphaESS Smile -sarjalle:
- AlphaESS SMILE-G3 three phase 4/6/8/10 kW – valmistajan tuotesivu
- Datasheet SMILE-G3-S3.6/S5/B5 – PDF, englanniksi
- Datasheet SMILE-G3-T4/T5/T6/T8/T10 – PDF, englanniksi
2 Tarvittavat välineet
Valmistele seuraavat käyttämäsi yhteyden mukaan:
- Reduxi Controller (asennettu ja verkossa)
- AlphaESS Smile -hybridi-invertteri, jossa on uusin laiteohjelmisto
- Modbus TCP/IP LAN-yhteydellä: Ethernet-kaapeli invertteriin
- Modbus TCP/IP Wi-Fi-yhteydellä: Wi-Fi-dongle, jossa on uusin laiteohjelmisto
- Modbus RTU: Ethernet-kaapeli, jonka RJ45-liittimeen RS 485 -johtimet kytketään (ks. kohta 3)
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Reduxi Controllerin liittäminen invertteriin
Valitse yksi kolmesta yhteydestä sen mukaan, miten järjestelmä on asennettu:
- Modbus TCP/IP LAN-kaapelilla
- Modbus TCP/IP Wi-Fi-donglella
- Modbus RTU
3.1 Modbus TCP/IP LAN-yhteydellä
Kuvassa näkyy koko yhteys Reduxi Controllerista invertteriin.
Kuvan tekstikuvaus
Kaavio LAN-kaapeliyhteydestä. Osat: Reduxi Controller (harmaa laatikko, jossa reduxi-logo, teksti 'Controller'); reititin (valkoinen Wi-Fi-reititin, teksti 'Router'); WWW-maapallokuvake (internet); hybridi-invertteri (valkoinen AlphaESS-laite ja akusto, teksti 'Hybrid Inverter'). Yhteydet: Controller – reititin: yhtenäinen syaani viiva, teksti 'Ethernet'; reititin – hybridi-invertteri: yhtenäinen syaani viiva, teksti 'Ethernet'; reititin – internet (WWW): katkoviiva syaanilla.
Päivityksen tekemiseksi ota yhteyttä AlphaESSin tukeen sähköpostitse: info@alpha-ess.com
3.2 Modbus TCP/IP Wi-Fi-yhteydellä
Kuvassa näkyy koko yhteys Reduxi Controllerista invertteriin.
Kuvan tekstikuvaus
Kaavio Wi-Fi-dongle-yhteydestä. Osat: Reduxi Controller (harmaa laatikko, jossa reduxi-logo, teksti 'Controller'); reititin (valkoinen Wi-Fi-reititin, teksti 'Router'); WWW-maapallokuvake (internet); AlphaESS Wi-Fi -dongle (musta dongle, teksti 'AlphaESS WiFi Dongle', vieressä punainen huutomerkki); hybridi-invertteri (valkoinen AlphaESS-laite ja akusto, teksti 'Hybrid Inverter'). Yhteydet: Controller – reititin: yhtenäinen syaani viiva, teksti 'Ethernet'; reititin – internet (WWW): katkoviiva syaanilla; reititin – AlphaESS Wi-Fi -dongle: yhtenäinen syaani viiva, teksti 'WiFi'; dongle – hybridi-invertteri: lyhyt syaani viiva.
Päivityksen tekemiseksi ota yhteyttä AlphaESSin tukeen sähköpostitse: info@alpha-ess.com
3.3 Modbus RTU
Kuvassa näkyy koko yhteys Reduxi Controllerista invertteriin.
Kuvan tekstikuvaus
Kaavio Modbus RTU -yhteydestä. Osat: Reduxi Controller (harmaa laatikko, jossa reduxi-logo, teksti 'Controller'); reititin (valkoinen Wi-Fi-reititin, teksti 'Router'); WWW-maapallokuvake (internet); hybridi-invertteri (valkoinen AlphaESS-laite ja akusto, teksti 'Hybrid Inverter'). Yhteydet: reititin – Controller: yhtenäinen syaani viiva, teksti 'Ethernet'; Controller – hybridi-invertteri: yhtenäinen syaani viiva, teksti 'RS 485 A/B'; reititin – internet (WWW): katkoviiva syaanilla.
Johdotus sarjoittain:
AlphaESS Smile B -sarja
| Reduxi Controller | Johtimen väri (Controller) | Johtimen väri (invertteri) | AlphaESS-invertteri |
|---|---|---|---|
| Ethernet-kaapeli | Ethernet RJ45 -liitin | ||
| RS 485 + | Sininen/valkoinen | Sininen/valkoinen | Pin 5 |
| RS 485 - | Sininen | Sininen | Pin 4 |
Kuvan tekstikuvaus
Johdotuskaavio AlphaESS Smile B -sarjalle. Vasemmalla 'Reduxi Controller', jossa nelinapainen riviliitin, teksti 'RS485'. Sen yläpuolella liitinlistan merkinnät ovat GND, A, B, 5VDC; liittimet A ja B on kehystetty punaisella. Musta johto kulkee liittimistä A ja B oikealla olevaan invertteriin. Oikealla suurennettu ympyrä invertterin liitinluettelosta, jossa merkinnät PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS ja CAN/RS485; CAN/RS485 on ympyröity punaisella ja liittimistä A ja B tuleva johto päättyy siihen. Punainen nuoli yhdistää ympyrän invertterin kotelon piirrokseen, jossa liitinalue on ympyröity punaisella.
AlphaESS Smile G -sarja
| Reduxi Controller | Johtimen väri (Controller) | Johtimen väri (invertteri) | AlphaESS-invertteri |
|---|---|---|---|
| Ethernet-kaapeli | Ethernet RJ45 -liitin | ||
| RS 485 + | Sininen/valkoinen | Sininen/valkoinen | Pin 5 |
| RS 485 - | Sininen | Sininen | Pin 4 |
Kuvan tekstikuvaus
Johdotuskaavio AlphaESS Smile G -sarjalle. Vasemmalla 'Reduxi Controller', jossa nelinapainen riviliitin, teksti 'RS485'. Sen yläpuolella liitinlistan merkinnät ovat GND, A, B, 5VDC; liittimet A ja B on kehystetty punaisella. Musta johto kulkee liittimistä A ja B invertterin liittimeen. Oikealla suurennettu soikea näkymä invertterin liitinlohkosta, jonka yläreunassa on pieni portti ja useita RJ45-tyyppisiä portteja; johto päättyy yhteen porteista, joka on ympyröity punaisella. Punaiset viivat yhdistävät soikean oikealla olevaan invertterin piirrokseen, jossa kaksi porttiryhmää oikealla sivulla on ympyröity punaisella; invertterin piirroksessa on tekstit.
AlphaESS Smile T-10 -sarja
| Reduxi Controller | Johtimen väri (Controller) | Johtimen väri (invertteri) | AlphaESS-invertteri |
|---|---|---|---|
| Ethernet-kaapeli | Ethernet RJ45 -liitin | ||
| RS 485 + | Sininen/valkoinen | Sininen/valkoinen | Pin 5 |
| RS 485 - | Sininen | Sininen | Pin 4 |
Kuvan tekstikuvaus
Johdotuskaavio AlphaESS Smile T-10 -sarjalle. Vasemmalla 'Reduxi Controller', jossa nelinapainen riviliitin, teksti 'RS485'. Sen yläpuolella liitinlistan merkinnät ovat GND, A, B, 5VDC; liittimet A ja B on kehystetty punaisella. Musta johto kulkee liittimistä A ja B punakehyksiseen laatikkoon, jonka teksti on 'Dispatch' ja jossa on RJ45-tyyppinen liitäntä. Punainen viiva johtaa laatikosta oikealla olevan invertterin piirroksen punaiseen ympyrään, joka merkitsee porttia, johon kaapeli liitetään.
Päivityksen tekemiseksi ota yhteyttä AlphaESSin tukeen sähköpostitse: info@alpha-ess.com
Kun päivitys on valmis, jatka kohtaan kohta 4.
4 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
5 AlphaESS-hybridi-invertterin lisääminen Reduxiin
Kun AlphaESS-hybridi-invertteri on liitetty, rekisteröi se uudeksi laitteeksi.
5.1 Perusasetukset
Kirjaudu paikallisesti Controllerin Reduxi Configuratoriin (ks. kohta 4) ja napsauta + Add device.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivupalkista. Ylätunniste: reduxi Configurator -logo. Osio Devices (miinuskuvake) listaa: Iskraemeco AM550 (sähköpylväskuvake) ja kaksi aurinkokuvakkeella varustettua kohtaa, joiden nimiä ei näy. Alareunassa on Add device -painike plusmerkillä, merkitty syaaninsinisellä suorakulmiolla.

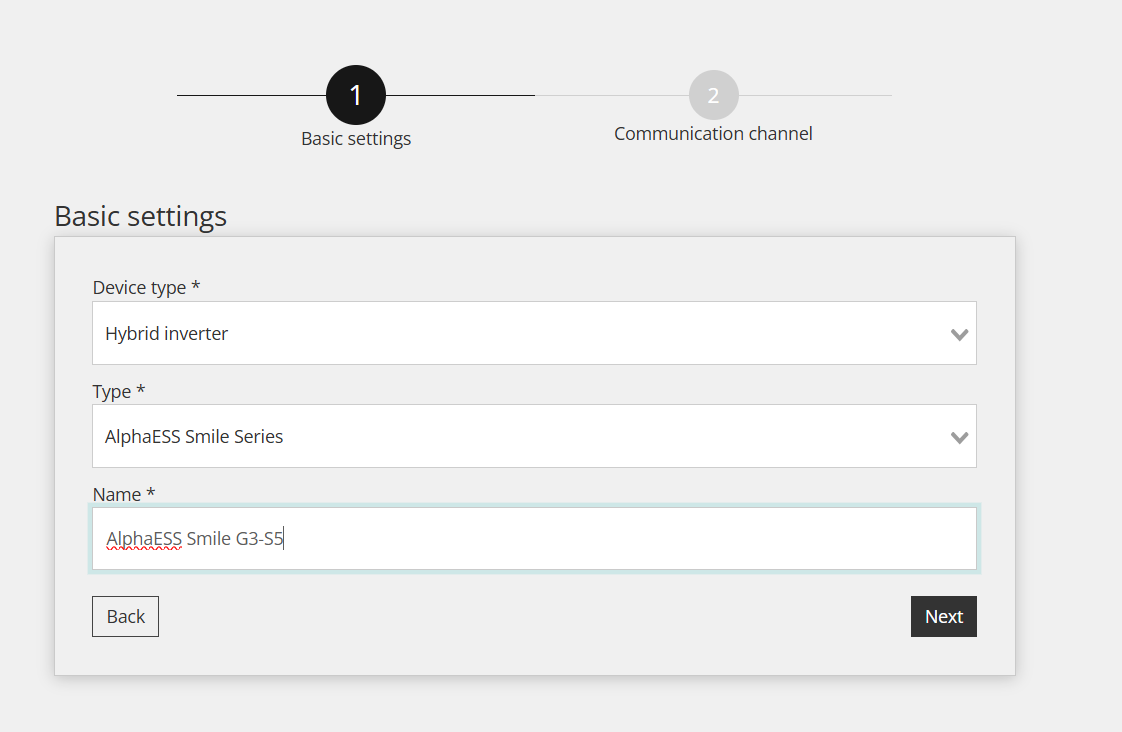

Määritä ensimmäisessä vaiheessa perusasetukset:
- Device type:
Hybrid Inverter - Type:
AlphaESS Smile Series - Name: vapaavalintainen nimi, esimerkiksi AlphaESS Smile G3-S5
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatun toiminnon vaiheesta 1 'Basic settings' (vaihe 2 'Communication channel' on harmaana). Lomake: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (kenttä on aktiivinen ja kohdistin näkyy, kirjoitusasu on alleviivattu). Painikkeet: Back, Next.
Siirry tiedonsiirtoasetuksiin napsauttamalla Next.
5.2 Tiedonsiirtoasetukset
Tässä vaiheessa määritetään Modbus-yhteys Reduxi Controllerin ja invertterin välille. Valitse Modbus TCP/IP tai Modbus RTU käyttämäsi yhteyden mukaan.

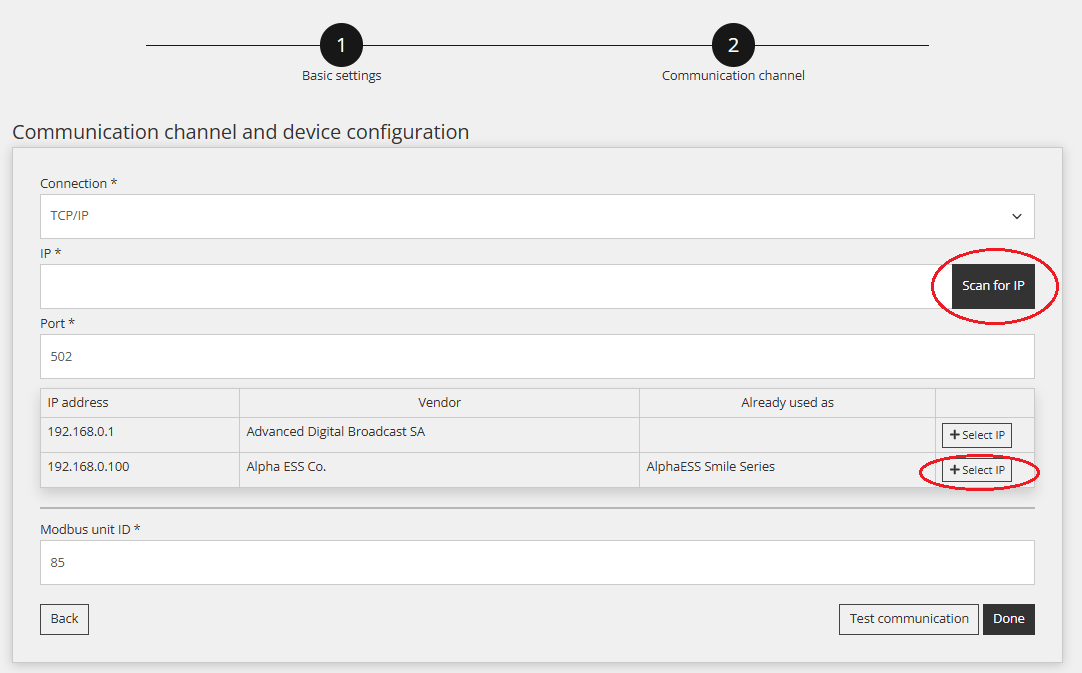

Modbus TCP
| Parametri | Arvo |
|---|---|
| Yhteys | TCP/IP |
| IP | AlphaESS-invertterin IP-osoite tai käytä toimintoa Scan for IP |
| Portti | 502 |
| Modbus unit ID |
85 (oletus) |
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatun toiminnon vaiheesta 2 'Communication channel' (vaihe 1 'Basic settings' on valmis), otsikkona 'Communication channel and device configuration'. Kentät: Connection *: TCP/IP; IP *: tyhjä, painike 'Scan for IP' ympyröity punaisella; Port *: 502. Löytyneiden laitteiden taulukko, sarakkeet IP address, Vendor, Already used as, jokaisella rivillä painike '+ Select IP': rivi 1: 192.168.0.1, Advanced Digital Broadcast SA, (tyhjä); rivi 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, sen painike '+ Select IP' ympyröity punaisella. Modbus unit ID *: 85. Painikkeet: Back, Test communication, Done.

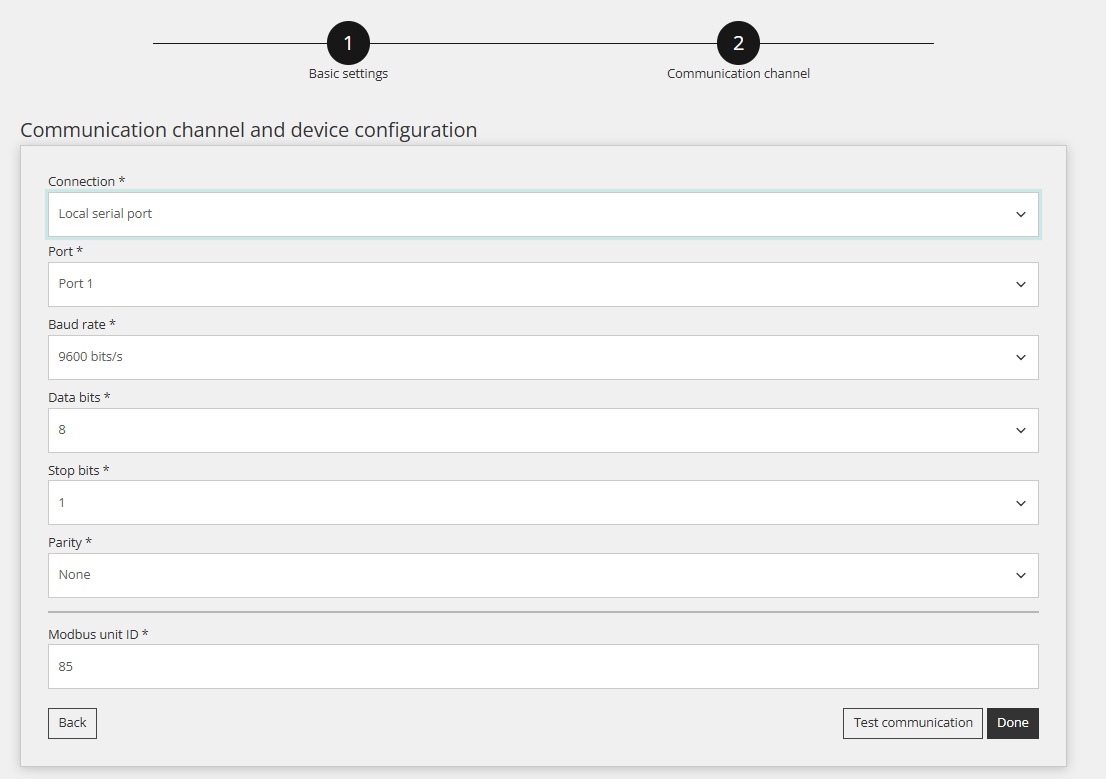

Modbus RTU
| Parametri | Arvo |
|---|---|
| Yhteys | Local Port |
| Portti | 1 |
| Baudinopeus | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (oletus) |
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatun toiminnon vaiheesta 2 'Communication channel' (vaihe 1 'Basic settings' on valmis), otsikkona 'Communication channel and device configuration'. Kentät: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Painikkeet: Back, Test communication, Done.
5.3 Tiedonsiirron testaus
Napsauta ohjatun toiminnon alareunassa kohtaa Test communication. Testi lukee AlphaESS-invertterin kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vain Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
Testi antaa jommankumman seuraavista tuloksista:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta (oikeassa yläkulmassa sulkemis-X, oikeassa alakulmassa tumma Close-painike). Vihreä teksti valkoisessa ruudussa: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Lisäparametrit: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (leikkautuu osittain pois kuvasta); PV_POWER_ACTIVE_MAX: 0.
Kuvan tekstikuvaus
Kuvakaappaus valintaikkunasta nimeltä Test communication, jonka oikeassa yläkulmassa on sulkemis-x. Viesti punaisella tekstillä: Unable to communicate with device. Tumma painike oikeassa alakulmassa: Close.
Jos testi epäonnistuu, tarkista asetukset ja johdotus ja yritä uudelleen.
6 Mittausarvojen tarkistus
6.1 Viimeisimmät mittaukset
Tarkista Reduxi Configuratorissa kohdassa Devices – AlphaESS Smile G3-S5 – Last measurements, että mittausarvot ovat oikein ja laite viestii kunnolla.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen Last measurements -sivusta. Välilehdet: Last measurements (aktiivinen), Analyze, Archive. Oikeassa yläkulmassa päivityksen avattava valikko 'Without refreshing' ja päivityspainike. Kortti 'Control type': painikkeet Auto (vaaleanvihreä) ja Manual (tumma, valittu); aikaleima 14. 03. 2025 12:49:13. Kaikilla alla olevilla arvoilla on aikaleima 14. 03. 2025 12:49:01, ellei toisin mainita. Kortti PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: tyhjä (yksikkö kW); enumeration.PV_STATE_NAME: CONNECTED. Kortti Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kortti Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kortti Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kortti Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: tyhjä (kW); Grid export active power limit: tyhjä (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kortti Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (aikaleima 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Reduxin ohjauksen käyttöönotto
Jos haluat edistyneen ohjauksen, liitä laite Reduxi-järjestelmän optimointitiloihin. Aseta Reduxi Configuratorissa kohdassa Devices – AlphaESS G3-S5 asetuksen control type arvoksi AUTO. Vasta sitten strategiakomennot vaikuttavat akustoon.
Voit saavuttaa maksimaalisen joustavuuden ja pienentää energiakustannuksia dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittelemällä strategian artikkelin Reduxi Controllerin strategiat mukaisesti.
Kun laite on lisätty, voit seurata ja ohjata sitä Reduxi-sovelluksella.
✓ Yhteenveto
Valmistelu (kohdat 1–2): Lue valmistajan asiakirjat ja valmistele kaapeli tai Wi-Fi-dongle sekä kannettava tietokone tai tabletti.
AlphaESS Smile (kohta 3): Liitä invertteri LAN-yhteydellä, Wi-Fi-donglella tai Modbus RTU:lla. Pyydä uusin laiteohjelmisto AlphaESS-tuesta. Päivitys ottaa TCP- tai RTU-tiedonsiirron käyttöön.
Lisääminen Reduxiin (kohdat 4–5): Avaa Configurator ja lisää laite tyypillä AlphaESS Smile Series. Anna IP-osoite ja portti 502 tai RTU-arvot sekä Modbus unit ID 85. Suorita Test communication.
Käyttöönotto (kohta 6): Tarkista Last measurements ja aseta control typeksi AUTO.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication epäonnistuu | Tarkista asetukset ja johdotus. Tarkista IP-osoite, portti 502 ja Modbus unit ID 85 sekä että uusin laiteohjelmisto on asennettu (ks. kohta 3). |
| Modbus TCP ei vastaa | Invertterissä on oltava uusin laiteohjelmisto, ja Wi-Fi-donglea käytettäessä myös donglessa. Ota yhteyttä AlphaESS-tukeen: info@alpha-ess.com. Päivitys ottaa TCP-tiedonsiirron käyttöön. |
| Modbus RTU ei vastaa | Tarkista johdotus (RS 485 + nastaan 5, RS 485 - nastaan 4) ja RTU-asetukset: portti 1, 9600 baudia, 8 databittiä, 1 stop-bitti, ei pariteettia. Invertterissä on oltava uusin laiteohjelmisto. |
| IP-osoitetta ei löydy skannauksella | Valitse luettelosta oikea IP-osoite ja lisää se select IP -painikkeella. Muussa tapauksessa syötä IP-osoite käsin. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
