CHINT POWER CPS ES-125kW-261kWh-EU -energiavaraston yhdistäminen Reduxi Controlleriin
Yhdistä CHINTin C&I-energiavarasto Reduxi Controlleriin Modbus TCP/IP:llä, jotta saat enemmän joustavuutta ja pienemmät energiakustannukset.
Kuvan tekstikuvaus

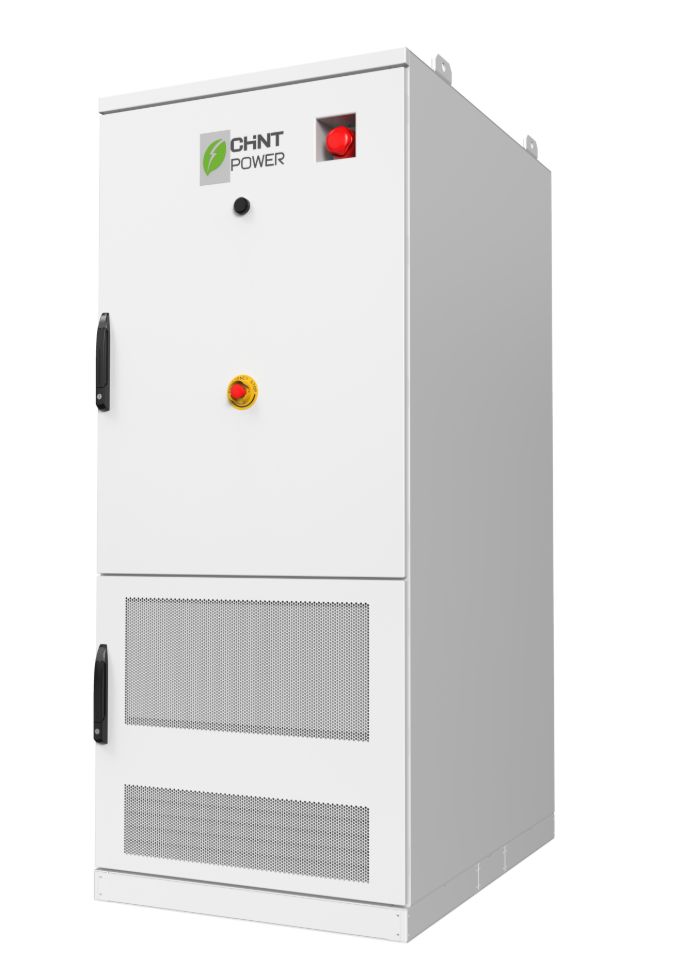

Tuotekuva (valmistajan kuva) vapaasti seisovasta valkoisesta ulkokäyttöön tarkoitetusta energiavarastokaapista, jonka oven yläosassa on "CHINT POWER" -logo (vihreä lehtisymboli). Punainen hätäpainike on etuosan oikeassa yläkulmassa syvennyksessä ja toinen pyöreä keltapunainen hätäpysäytyspainike oven keskellä. Logon alla on pieni musta pyöreä painike. Oven vasemmassa reunassa on musta kahva. Oven alaosassa ja jalustan yläpuolella on rei'itetyt ilmanvaihtoritilät. Kuva on valkoisella taustalla.
1 Tekninen dokumentaatio
Alla olevat keskeiset tiedot ovat peräisin valmistajan CPS ES-125kW/261kWh-EU:n tietolehdestä.
Valmistajan asiakirjat:
- Tietolehti – CPS ES-125kW/261kWh-EU (PDF, EN)
- Käyttöohje – US-versio, Rev. 1.6 (PDF, EN)
- Käyttöohje, EU-malli – CPS ES-125kW/261kWh-EU, v2.1, huhtikuu 2026 (PDF, EN)
- CHINT POWERin tuotesivu – CPS ES-125kW/261kWh-EU
2 Tarvittavat välineet
- Reduxi Controller (asennettu ja verkossa)
- CHINT CPS ES-125kW-261kWh-EU -energiavarastojärjestelmä, käyttöönotettu
- Ethernet-kaapeli (Cat5 tai Cat6) LEMS-moduulin LAN1-porttiin
- ESS-järjestelmän ja Reduxi Controllerin yhteinen paikallinen verkko tai suora kaapeliyhteys Reduxi-laitteeseen
- ESS-järjestelmän IP-osoite (löydät sen Reduxi Configuratorin verkkoskannauksella)
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Järjestelmän yleiskuva ja kytkentä
CHINT-energiavarastojärjestelmä (ESS) tukee Modbus TCP -protokollaa tiedonsiirrossa Reduxi Controllerin kanssa. Liitä se Ethernet-kaapelilla (Cat5 tai Cat6) samaan paikalliseen verkkoon kuin Reduxi Controller tai suoraan Reduxi-laitteeseen. Yhteys muodostetaan ESS-järjestelmän LEMS-moduulin LAN1-verkkoportin kautta.
Kuvan tekstikuvaus
Kaavio verkkoyhteydestä. Komponentit: Reduxi Controller (harmaa laatikko, jossa reduxi-logo, nimiö "Controller"); reititin (valkoinen Wi-Fi-reititin, nimiö "Router"); WWW-maapallokuvake (internet); CHINT ESS -kaappi (valkoinen kaappi, jossa CHINT POWER -logo, punainen kytkin ja nimiö "CHINT ESS CPS"). Yhteydet: Controllerista reitittimeen yhtenäinen vaaleansininen viiva, nimiö "Ethernet"; reitittimestä CHINT ESS -järjestelmään yhtenäinen vaaleansininen viiva, nimiö "Ethernet"; reitittimestä internetiin (WWW) vaaleansininen katkoviiva.
Kuvan tekstikuvaus
Valmistajan piirros "Figure 3-10 LEMS Location". Vasemmalla: viivapiirros avatusta energiavarastokaapista, jossa akkumoduulit on pinottu vasemmalle ja ovi on oikealla. Oven LEMS-moduuli on korostettu vaaleansinisellä laatikolla ja osoitusviivalla, jonka nimiö on "LEMS". Oikealla: vaaleansinisellä kehyksellä varustettu LEMS-moduulin suurennos, jossa on nimiö "4n", LAN-portti ylhäällä ja kaksi porttia, joiden nimiöt ovat "COM1" ja "COM2". Vaaleansininen viiva kulkee ylimmästä portista alaspäin osoittavaan turkoosiin Ethernet-pistokkeeseen, jonka nimiö on "Ethernet".
4 Laitteen määritys ESS-järjestelmässä
ESS-järjestelmän kaksi asetusta valmistelevat sen Reduxia varten: Modbus TCP -yhteys ja etäohjaustila.
4.1 Modbus TCP
ESS tukee Modbus TCP -tiedonsiirtoa kolmannen osapuolen EMS-järjestelmille, kuten Reduxille. Tiedonsiirto kulkee LEMS-moduulin LAN1-portin kautta. Useimmissa asennuksissa erillistä "Modbus-yhteyden käyttöönotto" -toimenpidettä ei tarvita. Varmista käyttöönoton jälkeen, että:
- LEMS:llä on voimassa oleva IP-osoite paikallisessa verkossa,
- Reduxi tavoittaa laitteen verkon kautta ja
- TCP-portti
502on auki ESS-järjestelmässä.
Jos tiedonsiirto ei toimi, tarkista ESMU:n verkkoasetukset paikallisessa käyttöliittymässä ja katso CHINTin dokumentaatiota tai ota yhteyttä sen tukeen.
4.2 EMS-asetukset (System remote dispatch)
Jotta Reduxi voi ohjata CHINT ESS -järjestelmää, muuta asetuksia ESS-järjestelmän verkkokäyttöliittymässä.
BMS sijaitsee oven sisäpuolella. Jos kosketusnäyttöä aktivoitaessa pyydetään salasanaa, syötä seuraavat oletustiedot:
Username: admin · Password: 12345678
Kuvan tekstikuvaus
Valmistajan piirros "Figure 3-8 BMS Location" [sellaisenaan painettuna kuvassa]. Viivapiirros avatusta energiavarastokaapista, jossa akkumoduulit on pinottu vasemmalle ja ovi on avattuna oikealla. Vaaleansininen neliö korostaa oven sisäpuolella olevaa näyttöpaneelia.
Tämän jälkeen siirryt järjestelmän pääsivulle.
Kuvan tekstikuvaus
Kuvakaappaus CHINT POWER ESS -verkkokäyttöliittymästä. Ylävalikko: Home, Setting (korostettu vaaleansinisellä laatikolla), Monitor, History, Operation, Help; oikeassa yläkulmassa Auto-painike, käyttäjä admin, kieli English. Vasen valikko: Basic parameters (valittuna), On-grid, Off-grid, Equipment parameters, User management. Välilehdet: Strategy (valittuna), Economic, Others. Alavälilehdet: Operation (valittuna), Backup, Fault handling, External ac solar. Kentät: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Alareunan sivuvalitsin näyttää sivun 1.
Kuvan tekstikuvaus
Kuvakaappaus CHINT POWER ESS -verkkokäyttöliittymästä. Ylävalikko: Home, Setting (valittuna), Monitor, History, Operation, Help; oikeassa yläkulmassa Auto-painike, käyttäjä admin, kieli. Vasen valikko: Basic parameters (valittuna), On-grid, Off-grid, Equipment parameters, User management. Välilehdet: Strategy (valittuna), Economic, Others. Alavälilehdet: Operation (valittuna), Backup, Fault handling, External ac solar. Kentät: Dispatch mode: Self-consumption (teksti leikkautunut muotoon 'Self-consumptio'), pudotusvalikon nuoli korostettuna vaaleansinisellä laatikolla; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Alareunan sivuvalitsin näyttää sivun 1.
Kuvan tekstikuvaus
Kuvakaappaus CHINT ESS -verkkokäyttöliittymän valintaikkunasta 'Modify parameter' (sulkemis-X oikeassa yläkulmassa). Kenttä: Dispatch mode (pakollinen), suljetun pudotusvalikon arvo 'Self-consu.' (leikkautunut). Avoin luettelo näyttää: No control; System remote dispatch (korostettu vaaleansinisellä laatikolla); Device remote dispatch; Self-consumption (vihreällä, nykyinen arvo); TOU; Remote plan dispatch; Peak shaving; yksi merkintä lisää on leikkautunut alareunasta. Vihreä painike on osittain luettelon takana, ja taustasivu on himmennetty.
5 Kirjautuminen Reduxin verkkokäyttöliittymään
Laite lisätään Configuratorissa, joka on Reduxi Controllerin verkkokäyttöliittymä. Sitä ei lisätä Reduxi-sovelluksessa eikä Reduxi Cloudissa. Voit avata sen kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
reduxi.app), avaa sijainti, siirry kohtaan Manage location → OEM devices ja napsauta Activate tunnel connection. Vahvista valinnalla OK, odota noin 30 sekuntia ja napsauta Go to controller. Configurator avautuu uuteen välilehteen ilman salasanaa.http://reduxi.local. IP-osoitteen löydät reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Password: admin (tehdasasetus). Jos salasana on vaihdettu asennuksen aikana, käytä sitä. Se ei ole Reduxi-tilisi salasana.Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
admin-tunnus ei ole Reduxi-tilisi. reduxi.local toimii vain samassa verkossa kuin Controller.6 CHINT ESS -järjestelmän lisääminen Reduxiin
Kun ESS on liitetty ja määritetty (katso kohta 4) ja Configurator on auki (katso kohta 5), rekisteröi se uutena laitteena (CHINT CPS ES-125kW-261kWh-EU).
6.1 Perusasetukset
Hybrid Inverter. Valitse Type: CHINT CPS ES-125kW-261kWh-EU. Anna laitteelle haluamasi nimi, esimerkiksi Chint Power ESS.Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivupalkista. Ylätunniste: reduxi Configurator -logo. Osio Devices (miinuskuvake) listaa: Iskraemeco AM550 (sähköpylväskuvake) ja kaksi aurinkokuvakkeella varustettua kohtaa, joiden nimiä ei näy. Alareunassa on Add device -painike plusmerkillä, merkitty syaaninsinisellä suorakulmiolla.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatun toiminnon vaiheesta 1 'Basic settings' (vaihe 2 'Communication channel' harmaana). Lomake: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Painikkeet: Back, Next.
6.2 Tiedonsiirtoasetukset
Seuraavassa vaiheessa määrität tiedonsiirtokanavan, joka on olennainen Modbus TCP/IP -tiedonsiirron toimivuudelle. Se muodostaa yhteyden Reduxi Controllerin ja CHINT ESS -järjestelmän välille.
| Parametri | Arvo |
|---|---|
| Yhteys | TCP/IP |
| IP | CHINT ESS -järjestelmän IP-osoite (voit etsiä halutun IP-osoitteen skannaamalla verkon) |
| Portti | 502 |
| Modbus unit ID | Sama ID kuin invertterissä on asetettu (oletus: 1) |
| Control mode | Valitse, mitä EMS-tiloja käytetään EMS:n ohjaamiseen |
| Onko sähkömittari ja PV liitetty | Aseta arvoon Yes, jos sähkömittari ja PV on liitetty suoraan ESS-laitteeseen |
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatun toiminnon vaiheesta 2 'Communication channel' (vaihe 1 'Basic settings' valmis), otsikko 'Communication channel and device configuration'. Kentät: Connection *: TCP/IP; IP *: tyhjä, painike 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: kytkin Yes; Is PV installed?: kytkin Yes. Painikkeet: Back, Test communication, Done.
6.3 Tiedonsiirron testaus
Napsauta tiedonsiirtokanavan kenttien alla Test communication. Se lukee laitteen kerran eikä tallenna mitään, ja se varmistaa, että Modbus TCP/IP -yhteys laitteiden välillä toimii. Jos testi onnistuu, napsauta Done. Vain Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin valintaikkunasta 'Test communication' (sulkemis-X oikeassa yläkulmassa). Teksti vihreällä: 'Successful readout from device'. Arvot: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Painike: Close.
Kuvan tekstikuvaus
Kuvakaappaus valintaikkunasta nimeltä Test communication, jonka oikeassa yläkulmassa on sulkemis-x. Viesti punaisella tekstillä: Unable to communicate with device. Tumma painike oikeassa alakulmassa: Close.
Jos testi epäonnistuu, tarkista verkkokaapelointi, IP-asetukset ja Reduxi Controllerin asetukset ja yritä uudelleen.
7 Lukemien tarkistus
7.1 Lukemien tarkistus
Tarkista laitteen mitatut arvot ja että se kommunikoi oikein kohdassa Devices → Chint Power ESS → Last measurements.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitesivusta, välilehti 'Last measurements' valittuna (muut välilehdet: Analyze, Archive, Details). Kortti 'Control type': painikkeet Auto (valittuna) ja Manual. Kortti 'Battery', rivit (nimiö: arvo): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; seuraava rivi: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; seuraava rivi: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; seuraava rivi: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Kortti 'Inverter', rivit: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Kortti 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Jokaisella arvolla on päivämäärän ja kellonajan aikaleima.
7.2 Reduxi-ohjauksen käyttöönotto
Kehittynyttä ohjausta varten liitä laite Reduxi-järjestelmän optimointitiloihin. Aseta Reduxi Configuratorissa kohdassa Devices → Chint Power ESS control type -arvoksi AUTO, jotta strategian komennot vaikuttavat akkuun.
Saavuta suurin joustavuus ja pienemmät energiakustannukset dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittämällä strategia ohjeen Strategies for Reduxi controller mukaisesti.
Kun laite on lisätty onnistuneesti, voit seurata ja ohjata sitä Reduxi-sovelluksella.
✓ Yhteenveto
Valmistelu (kohdat 1–3): Lue valmistajan dokumentit, valmistele Ethernet-kaapeli sekä kannettava tietokone tai tabletti ja liitä LEMS-moduulin LAN1-portti Reduxi Controllerin paikalliseen verkkoon.
CHINT ESS (kohta 4): Varmista, että LEMS:llä on voimassa oleva IP-osoite ja TCP-portti 502 on auki. Ota sitten käyttöön System remote dispatch ESS-järjestelmän asetuksissa.
Lisäys Reduxiin (kohdat 5–6): Avaa Configurator, lisää laite tyypillä CHINT CPS ES-125kW-261kWh-EU, syötä IP-osoite, portti 502 ja Modbus unit ID (oletus 1) ja suorita Test communication.
Käyttöönotto (kohta 7): Tarkista lukemat kohdasta Last measurements ja aseta ohjaustyypiksi AUTO.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication näyttää “Unable to communicate with device”, laite offline-tilassa | Tarkista verkkokaapelointi, IP-asetukset ja Reduxi Controllerin asetukset. Tarkista, että ESS on tavoitettavissa, että IP-osoite, portti 502 ja Modbus unit ID ovat oikein ja että Modbus TCP on käytettävissä ESS-järjestelmässä (katso kohta 4). |
| Ei tiedonsiirtoa, vaikka kaapeli on liitetty | Tarkista, että LEMS:llä on voimassa oleva IP-osoite paikallisessa verkossa, että Reduxi tavoittaa laitteen ja että TCP-portti 502 on auki ESS-järjestelmässä. Tarkista ESMU:n verkkoasetukset paikallisessa käyttöliittymässä ja katso CHINTin dokumentaatiota tai ota yhteyttä sen tukeen. |
| Kosketusnäyttö pyytää salasanaa | Syötä oletustiedot: Username admin · Password 12345678. |
| Reduxin komennoilla ei ole vaikutusta akkuun | Tarkista, että System remote dispatch on otettu käyttöön ESS-järjestelmässä (katso kohta 4) ja että ohjaustyyppi Reduxissa on AUTO (katso kohta 7). |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on todennäköisesti vaihdettu asennuksen aikana: kysy asentajalta. Reduxi-tilin salasana ei toimi siinä. |
reduxi.local ei lataudu |
Et ole samassa verkossa kuin Controller. Käytä IP-osoitetta tai tunnelia. |
