Integroi CHINT C&I ESS Reduxi-ohjaimeen Modbus TCP/IP:n kautta maksimaalisen joustavuuden, kustannusten ja energian säästämiseksi.
1. Chint Power -dokumentaatio
CPS ES-125kW-261kWh-EU:
2. Chint Power ESS:n liittäminen
2.1 Fyysinen liitäntä

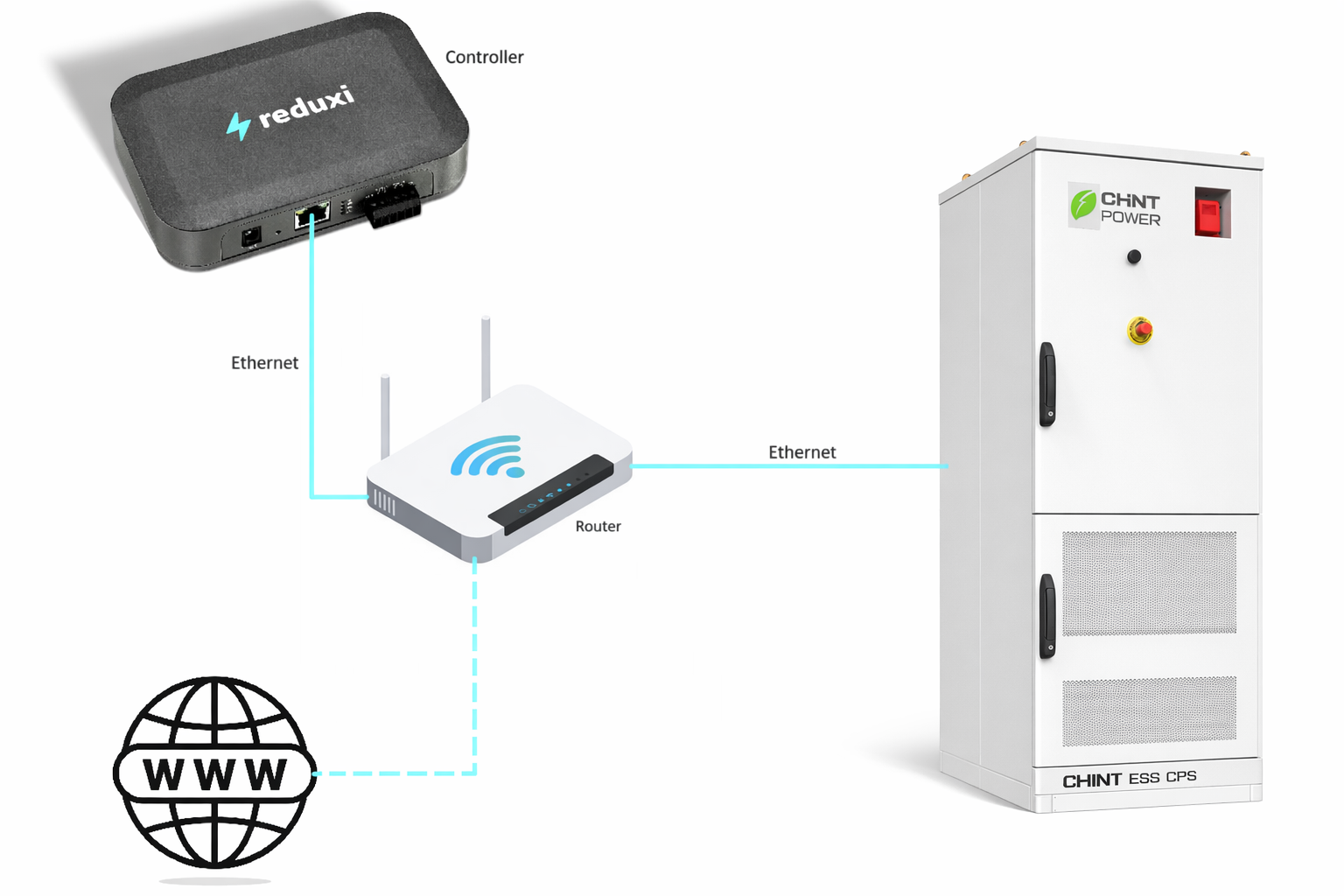

CHINT-energiavarastojärjestelmä (ESS) tukee Modbus TCP -protokollaa tiedonsiirtoon Reduxi-ohjaimen kanssa. Se on liitettävä Ethernet-kaapelilla (Cat5 tai Cat6) samaan lähiverkkoon Reduxi-ohjaimen kanssa tai suoraan Reduxi-laitteeseen. Liitäntä tehdään ESS:n LEMS-moduulin LAN1-verkkoportin kautta.
2.2 Aktivoi tiedonsiirto
2.2.1 Modbus TCP
ESS-järjestelmä tukee Modbus TCP -tiedonsiirtoa kolmannen osapuolen EMS/Reduxille. Tiedonsiirto tapahtuu LEMS-moduulin LAN1-portin kautta. Useimmissa asennuksissa ei tarvita erillistä "ota Modbus käyttöön" -toimintoa. Varmista käyttöönoton jälkeen, että:
- LEMS-moduulilla on kelvollinen IP-osoite lähiverkossa,
- Reduxi voi tavoittaa laitteen verkon kautta, ja
- TCP-portti 502 on avattu ESS:ssä
Jos tiedonsiirto ei toimi, tarkista ESMU:n verkkoasetukset paikallisesta käyttöliittymästä ja katso CHINT-dokumentaatiota/tukea.
2.2.2 EMS-asetukset (järjestelmän etälähetystila)
Jotta Reduxi voisi ohjata Chint ESS:ää, verkko käyttöliittymän asetuksia on muutettava.

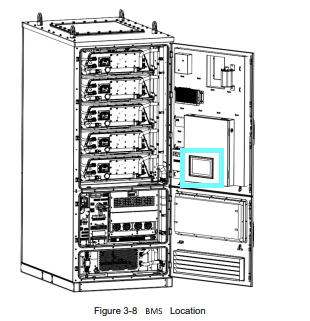

BMS sijaitsee oven sisäpuolella. Jos sinua pyydetään antamaan salasana aktivoinnin yhteydessä koskettamalla, seuraavat tiedot on syötettävä oletusarvoisesti:
Käyttäjänimi: admin
Salasana: 12345678
Sen jälkeen sinut viedään järjestelmän pääsivulle.
-

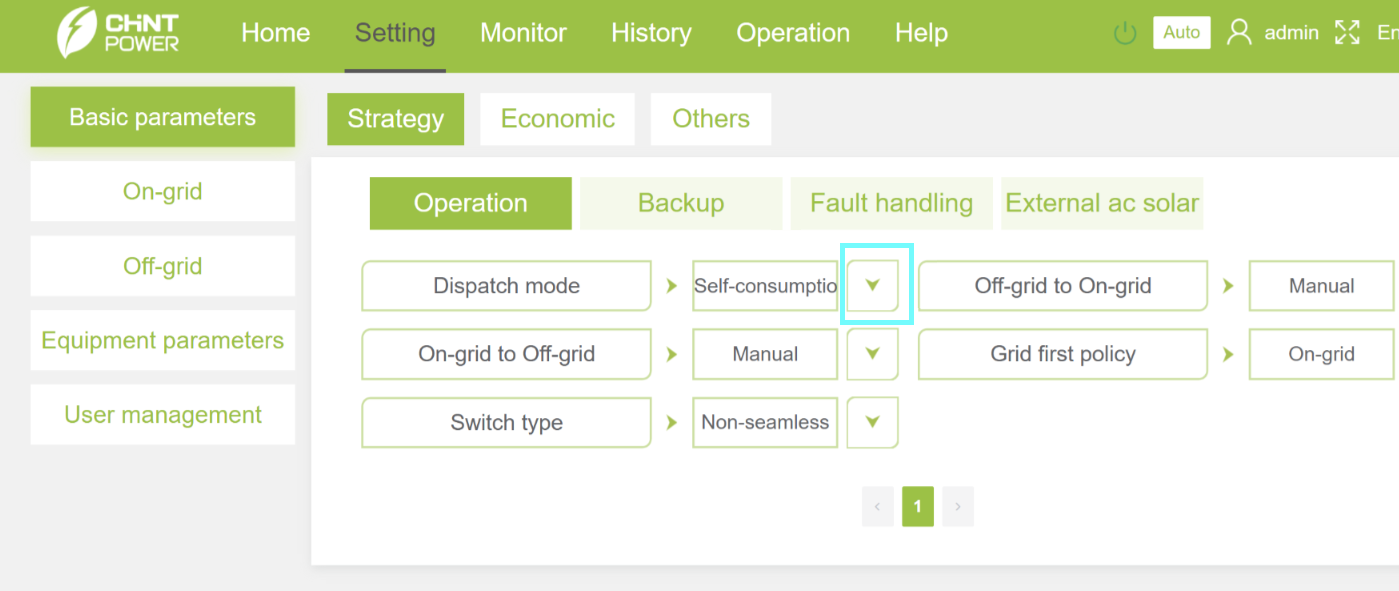

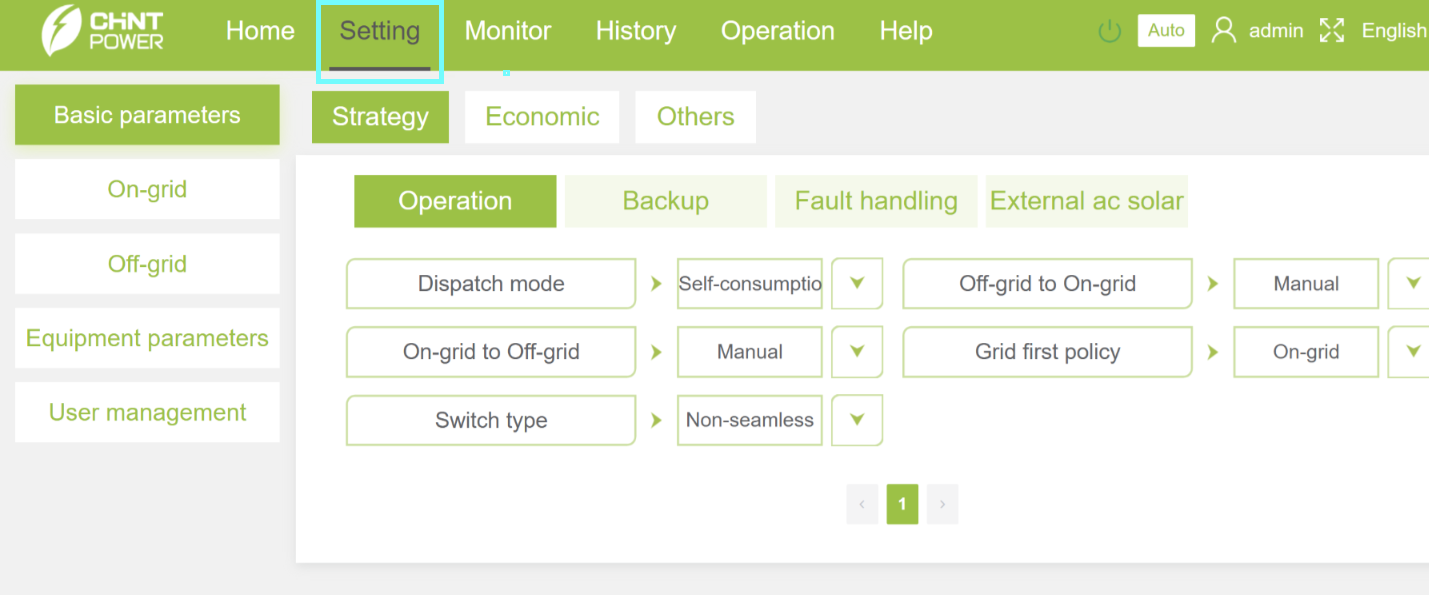

Siirry "Asetukset"-alivalikkoon:
-
Valitse "Lähetystila":
-

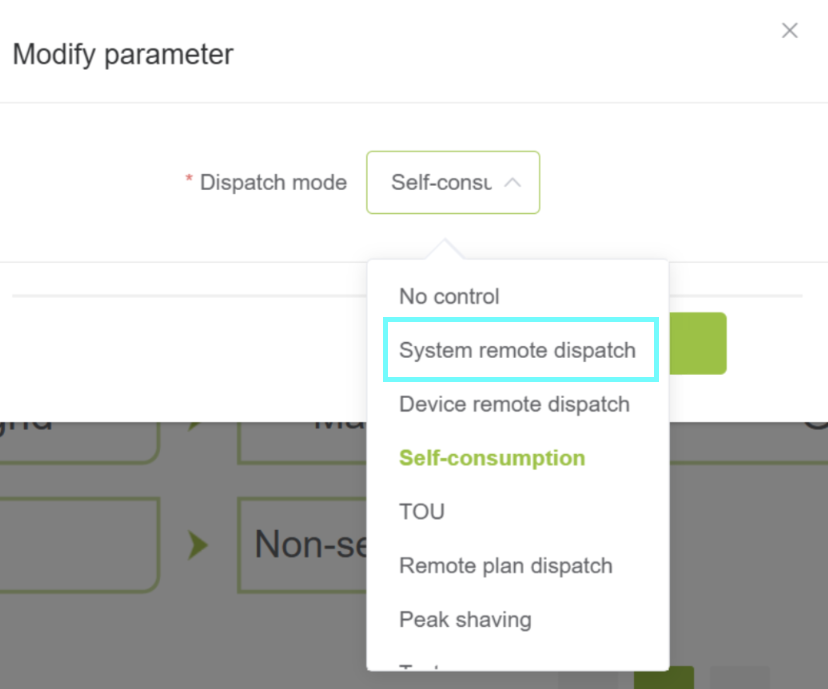

aktivoi "Järjestelmän etälähetys"
3. Lisää Chint Power ESS Reduxi Configuratorissa
Kun olet yhdistänyt Reduxin ja ESS-laitteen, voit rekisteröidä sen uutena laitteena (CHINT CPS ES-125kW-261kWh-EU).
3.1 Lisää laite
Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.
3.2 Valitse CHINT CPS ES-125kW-261kWh-EU

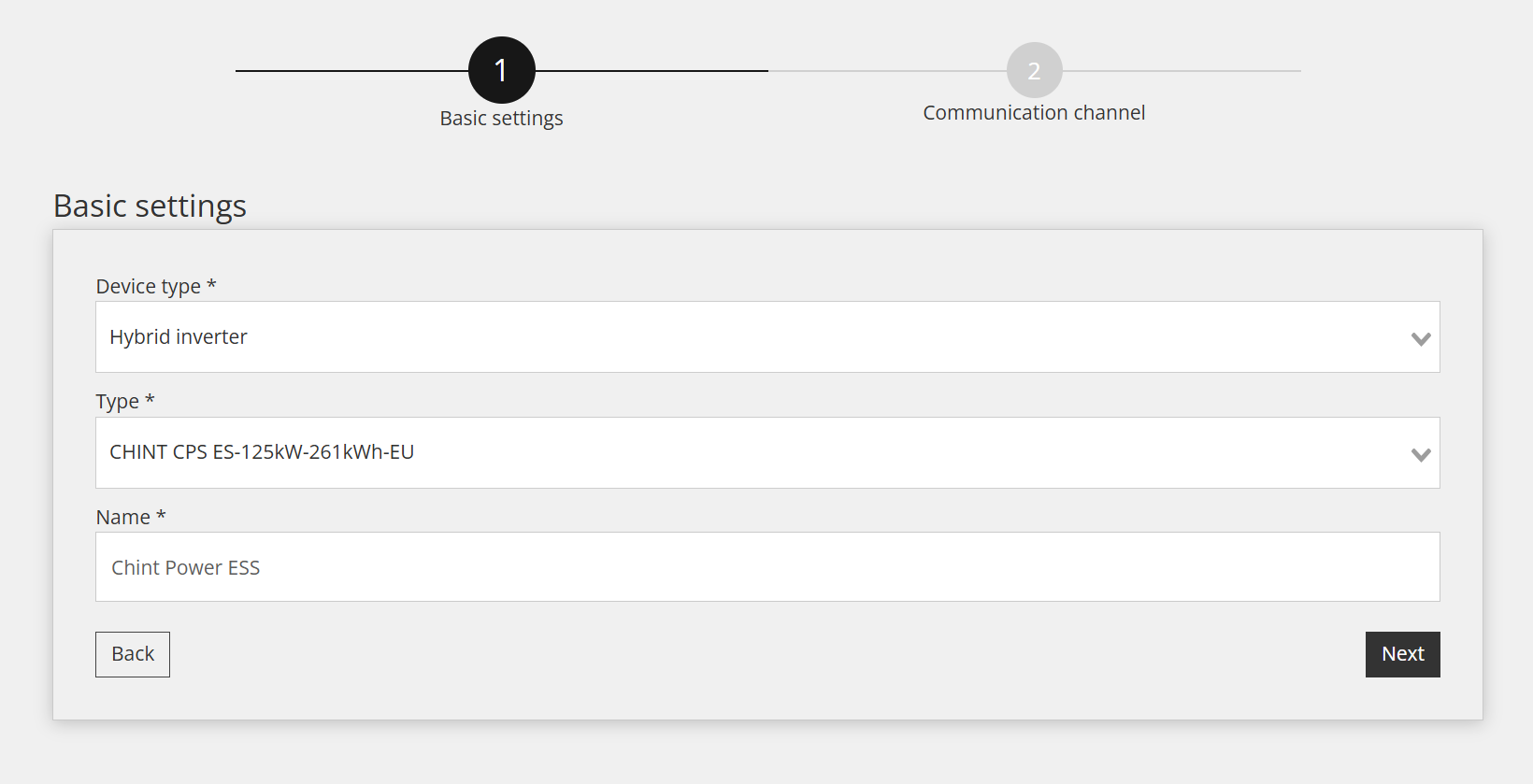

Ensimmäisessä vaiheessa määritetään perusasetukset:
- Valitse Laitetyyppi: Hybrid Inverter,
- Valitse Tyyppi: CHINT CPS ES-125kW-261kWh-EU,
- Nimeä laite haluamallasi tavalla, esimerkiksi: Chint Power ESS
3.3 Laitteen konfigurointi tiedonsiirtokanavaa varten

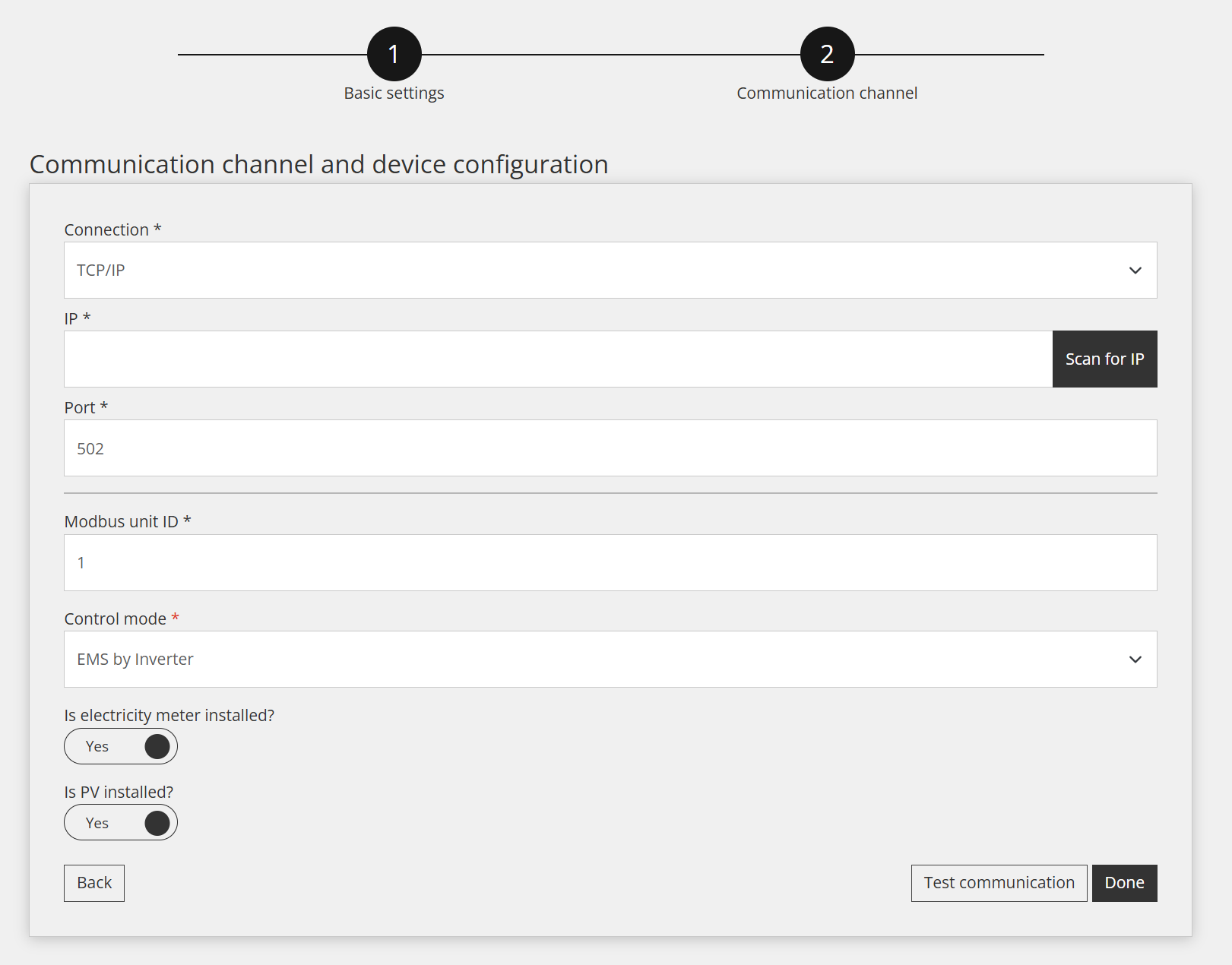

Kolmas vaihe sisältää tiedonsiirtokanavan määrittämisen, mikä on välttämätöntä asianmukaisen Modbus TCP/IP -tiedonsiirron kannalta. Tässä vaiheessa muodostetaan tiedonsiirtoyhteys Reduxi-ohjaimen ja Chint Power ESS -laitteen välille.
Viestintäkanavan asetukset näkyvät alla:
- Yhteys: TCP/IP
- IP: Syötä Chint Power ESS:n IP-osoite (voit etsiä haluamasi IP-osoitteen verkosta)
- Portti: 502
- Modbus-yksikön tunnus: Tämä on sama tunnus kuin invertterissä on asetettu (oletuksena 1)
- Ohjaustila: Valitse, mitä EMS-tiloja tulisi käyttää EMS:n ohjaamiseen.
- Ovatko sähkömittari ja aurinkosähkö kytketty: Aseta kyllä, jos sähkömittari ja aurinkosähkö on kytketty suoraan ESS-laitteeseen.
3.4 Testaa tiedonsiirto
Kaikkien edellisessä vaiheessa mainittujen viestintäkanavan kenttien alapuolella on "Testaa tiedonsiirto" -painike. Tällä painikkeella varmistetaan, toimiiko laitteiden välinen Modbus TCP/IP -yhteys oikein.
Onnistunut vastaus (esimerkki):
Epäonnistunut vastaus (esimerkki):
Tässä tapauksessa tarkista verkkokaapelointi, IP-asetukset ja Reduxi-ohjaimen asetukset ja yritä uudelleen.
3.5 Laitteen lukemat

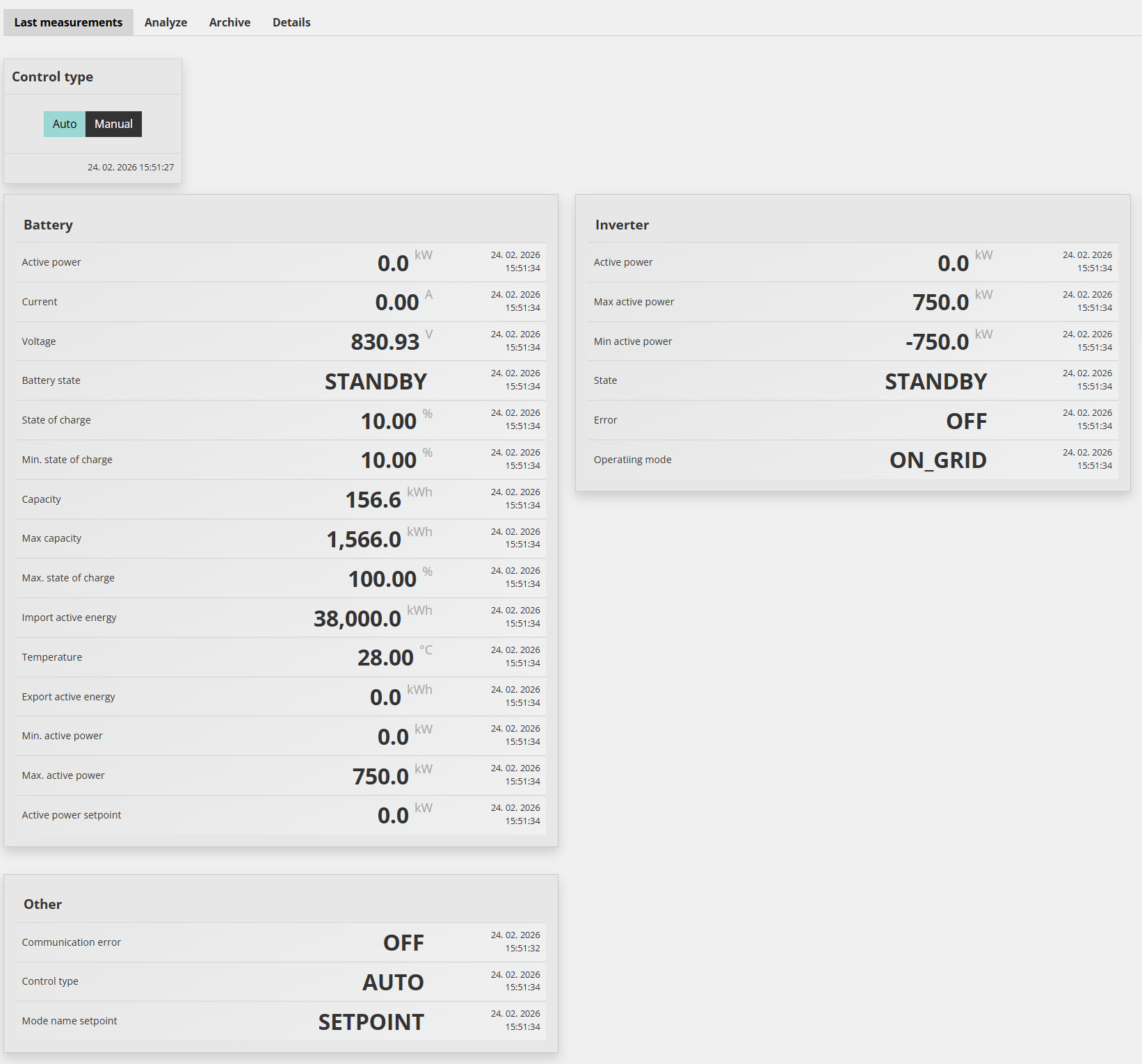

Tässä osiossa näytetään, miten voit tarkistaa laitteen mitatut arvot ja onko se yhteydessä oikein. Tämä voidaan tehdä kohdassa "Laitteet /Chint Power ESS /Viimeisin mittaus."
Lisäohjausta varten integroi laite Reduxi-järjestelmän optimointitiloihin. Laitteet-kohdassa /Chint Power ESS Reduxi-konfiguraattorissa, ohjaustyypin on oltava AUTO, jotta strategiakomennot vaikuttavat akkuun.
Jotta saavutettaisiin maksimaalinen joustavuus ja energian kustannusten aleneminen dynaamisen hinnan ja dynaamisten tariffien suhteen, noudata strategian määrittämistä koskevia ohjeita tästä linkistä: Reduxi-ohjaimen strategiat.
Kun laite on lisätty onnistuneesti, sitä voidaan valvoa ja ohjata Reduxi-sovelluksen kautta.
