Yhdistä ja määritä KEBA KeContact P30 EV-latauslaite Reduxi-ohjaimeen Modbus TCP IP:n (LAN) kautta

Päivitetty



1. Esiehdot

  • KEBA KeContact P30 on mekaanisesti ja sähköisesti asennettu
  • Latauslaite on kytketty päälle
  • Ethernet-kaapeli on saatavilla
  • Kannettava tietokone tai ohjain Ethernet-liitännällä on saatavilla
  • Käyttäjällä on lupa käyttää latauslaitteen konfiguraatiota

Lisäohjeita:
Asennus- ja konfigurointiopas — KEBA KeContact P30 x-sarja :: FENECON Dokumente
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Ethernet-fyysinen liitäntä

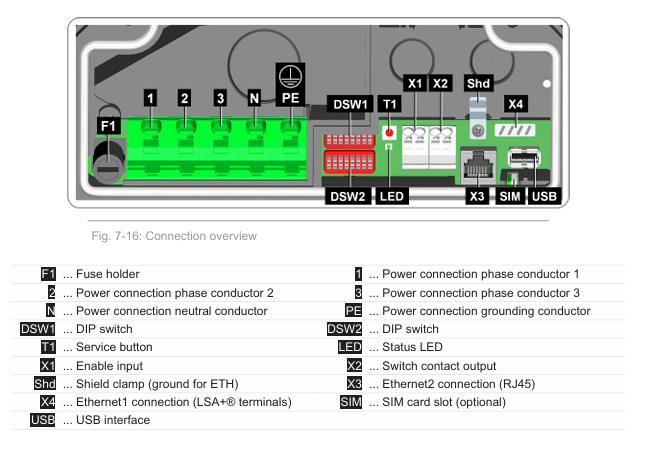

  1. Paikanna Ethernet (RJ‑45) -portti laturin sisältä.
  2. Liitä Ethernet-kaapeli:
    • verkkovälittimeen tai
    • suoraan ohjausyksikköön tai
    • suoraan palvelukannettavaan.
  3. Varmista, että linkkivalot ovat aktiivisia virran kytkemisen jälkeen.


3. Laturin konfiguraatioon pääsy

3.1 Verkkoon pääsyn menetelmä

KEBA P30 -laturissa ei ole näyttöä. Kaikki konfigurointi tehdään integroidun verkkokäyttöliittymän (Web UI) kautta.

Päästäksesi verkkokäyttöliittymään, laturin IP-osoite on oltava tiedossa.

3.2 Alkuperäinen IP-yhteys (DHCP)

  1. Aseta DHCP-DIP-kytkin asentoon ON (tehdasasetus).
  2. Kytke laturiin virta.
  3. Laturi pyytää IP-osoitetta verkon DHCP-palvelimelta.
  4. Tunnista määritetty IP-osoite käyttämällä jotakin seuraavista menetelmistä:
    • Reitittimen DHCP-vuokraluettelo
    • Verkon skannaustyökalu
    • KEBA-palvelutyökalu (jos saatavilla)

3.3 Verkkokäyttöliittymään kirjautuminen

  1. Avaa verkkoselain.

  2. Syötä laturin IP-osoite:

    http://<laturin-ip-osoite>
  3. Kirjaudu sisään järjestelmänvalvojan tunnuksilla.

Huomautus:

KEBA KeContact P30 -latureiden järjestelmänvalvojan (tai huolto-) salasana toimitetaan KEBA:n toimesta ja se löytyy yleensä jostakin seuraavista paikoista:

  • Laturin sisällä olevasta laitetarrasta
  • Laturin mukana toimitetusta käyttöönottoasiakirjasta
  • KEBA:n toimitusdokumentaatiosta

4. Ethernet IP -konfiguraatio

4.1 Verkkoasetusten avaaminen

  1. Siirry verkkokäyttöliittymässä kohtaan: Verkko → Ethernet
  2. Nykyinen IP-konfiguraatio näytetään.

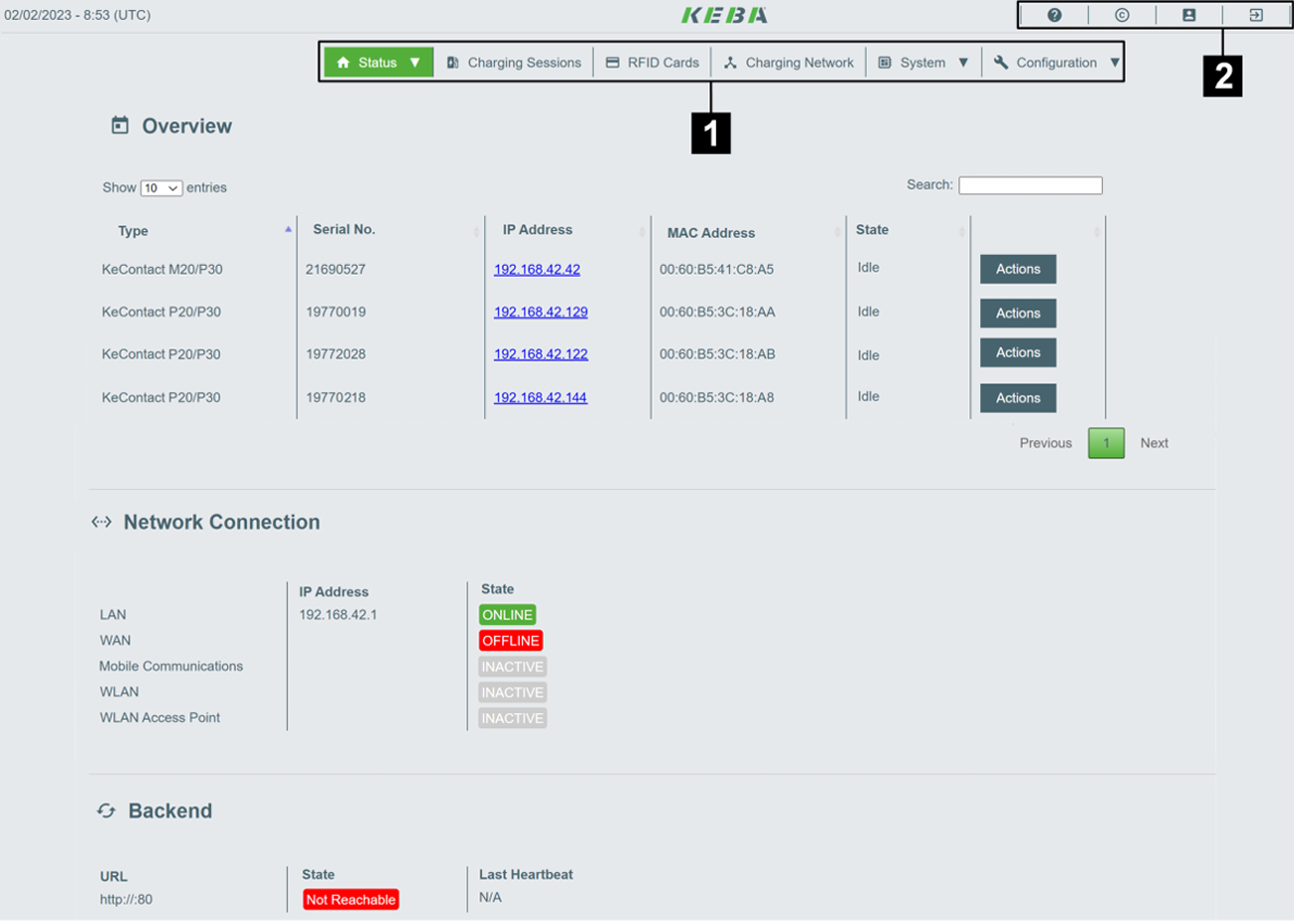

WebUI-esimerkki:

4.2 Staattinen IP-määritys

Jos kiinteä IP-osoite on tarpeen:

  1. Valitse IP-konfiguraatiotila: Staattinen
  2. Syötä seuraavat parametrit:
    • IP-osoite
      Esimerkki: 192.168.1.50
    • Aliverkon peite
      Esimerkki: 255.255.255.0
    • Oletusyhdyskäytävä (tarvittaessa)
  3. Tallenna asetukset.
  4. Käynnistä laturi uudelleen.
  5. Pääse verkkokäyttöliittymään uudella IP-osoitteella.

5. TCP/IP-kommunikaation käytössä oleminen

5.1 Tiedonsiirtoasetukset

  1. Siirry verkkokäyttöliittymässä kohtaan: Kommunikaatioasetukset
  2. Ota käyttöön vaadittu TCP/IP-kommunikaatioliitäntä:
    • Modbus TCP (jos ohjausyksikkö kommunikoi Modbusin kautta)
  3. Poista käytöstä käyttämättömät kommunikaatioliitännät.
  4. Tallenna asetukset.
  5. Käynnistä laturi uudelleen.

6. Uuden laitteen lisääminen Reduxi-ohjausyksikköön

Voit lisätä uuden laitteen tai muokata olemassa olevaa noudattamalla alla olevia ohjeita.

6.1 Kirjautuminen/Uuden laitteen lisäys

  1. Kirjaudu Reduxi Configurator -sovellukseen ja paina ”Lisää laite” -painiketta.
  2. Valitse lisättävä laite Perusasetukset-kohdasta.

6.2 Laitteen perusparametrit

Määritä ensimmäisessä vaiheessa laitteen perusparametrit:

  • Laitetyyppi: Valitse laitetyyppi
  • Tyyppi: Valitse tyyppi
  • Nimi: Anna haluttu laitenimi

6.3 Tiedonsiirtoasetukset

Täytä Reduxiin lisättävän uuden laitteen kommunikaatioparametrit ja paina sitten Testaa kommunikaatio. Jos saat vastauksen, paina Tallenna.
