Miten määritetään ja liitetään CHINT CPS String Inverter 60kw-275kw Reduxi-ohjaimeen

Päivitetty

1. Fyysinen liitäntä

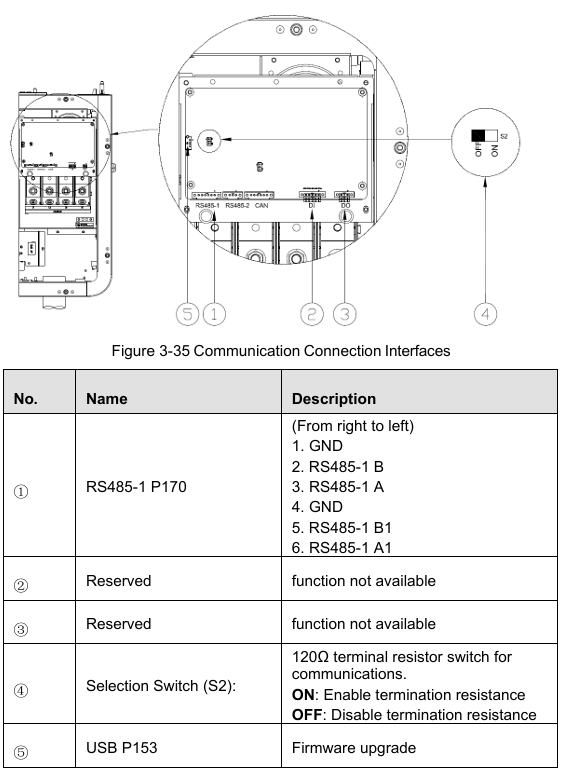

Paikanna liittimet (tarkka sijainti: katso virallinen dokumentaatio).
  • RS485 A (D+)
  • RS485 B (D−)
  • valinnainen GND

Liitä seuraavasti:

  • RS485 A invertterissä → RS485 A Reduxi-ohjaimessa
  • RS485 B invertterissä → RS485 B Reduxi-ohjaimessa
  • GND voidaan liittää, jos käytetään suojattua kaapelia

2. Useiden invertterien liittäminen

Kun liität useita inverttereitä, käytä lineaarista (sarjaan kytkettyä) topologiaa:

Älä käytä tähtikytkentää.

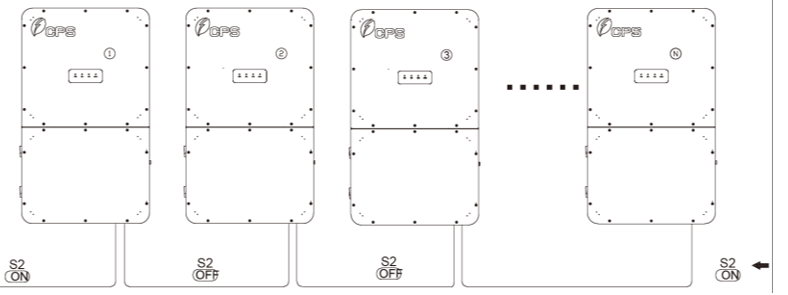

Sarjan ensimmäisessä ja viimeisessä laitteessa kytkin on otettava käyttöön kuvan osoittamalla tavalla.

3. Invertterin asetukset (useita vaihtoehtoja)

3.1 Invertterit näytöllä (LCD-näytöllä)

RS485-osoitteen määrittäminen suoraan invertterissä:

Menetelmä:

  1. Käytä invertterin näyttöä ja siirry kohtaan:
    Asetukset → Viestintä → RS485
  2. Etsi parametri Osoite (Modbus ID)
  3. Aseta vaadittu arvo (esim. 1, 2, 3, … järjestelmästä riippuen)
  4. Vahvista ja tallenna asetukset invertterissä

Lisätyökaluja tai ohjelmistoja ei tarvita. Kaikki konfigurointi tehdään paikallisesti invertterin näytön kautta.

3.2 Invertterit ilman näyttöä (ilman LCD-näyttöä)

Ilman näyttöä olevissa inverttereissä RS485-osoite on määritettävä tietokoneella.

RS485–USB-yhteys

Vaaditaan:

  • Kannettava tietokone
  • RS485–USB-sovitin
  • CHINT-konfigurointi-/huolto-ohjelmisto

Menetelmä:

  1. Yhdistä RS485 USB -sovitin invertteriin:
    • Sovitinka → invertterin RS485 A
    • Sovitina B → invertterin RS485 B
  2. Yhdistä sovitin tietokoneeseen USB:n kautta
  3. Avaa CHINT-konfigurointiohjelmisto tietokoneella
  4. Valitse oikea COM-portti (esim. COM3) ja määritä viestintäparametrit:
    • BaudRate: 9600
    • DataBits: 8
    • Pariteetti: Ei mitään
    • StopBit: 1
  5. Muodosta yhteys invertteriin (Yhdistä / Lue)
  6. Etsi parametri Osoite (Modbus ID)
  7. Aseta vaadittu osoite ja kirjoita/tallenna asetukset invertteriin

Jos invertterin laiteohjelmisto ei tue suoraa RS485-yhteyttä, osoite on määritettävä yhteensopivalla yhdyskäytävällä tai huolto-liitännällä.


4. Valinnainen: FlexOM Gateway -moduuli

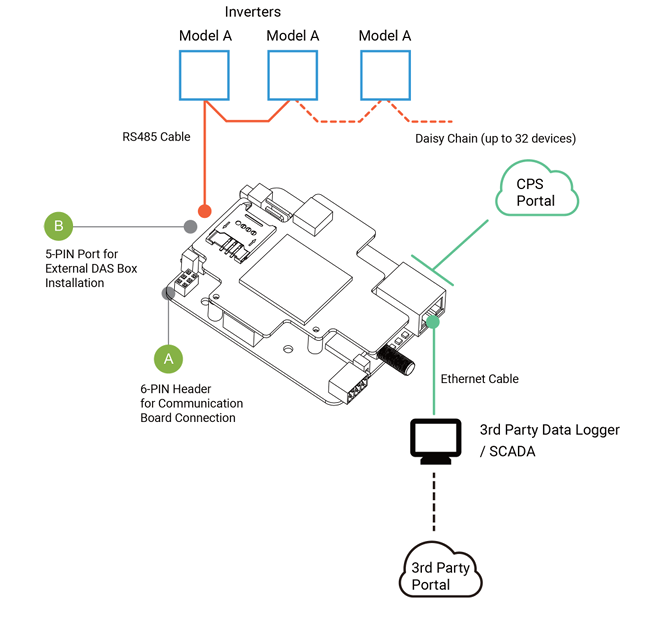

Valinnaisena lisäyksenä voidaan asentaa moduuli nimeltä FlexOM Gateway.

Tämä moduuli mahdollistaa:

  • Etäkäyttö invertteriin
  • Viestintä TCP/IP (Ethernet) (Portti: 502) kautta
  • Helppo konfigurointi ja valvonta verkkoliittymän kautta

FlexOM Gatewayn avulla invertteriin päästään käsiksi verkon kautta, mikä useimmissa tapauksissa poistaa tarpeen suoralle RS485-konfiguroinnille tietokoneella.

FlexOM Gateway vaatii yhteyden Internetiin Ethernetin kautta. Kaikki LAN-palomuurin portit on avattava molempiin suuntiin (saapuville ja lähteville yhteyksille) ennen yhdyskäytävän käyttöönottoa, erityisesti TCP 1884 kohde-IP-osoitteella 47.254.52.209 (mqtt.chintpowersystems.com).



Virallinen dokumentaatio FlexOM Gateway -moduulille: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf


5. Uuden laitteen lisääminen (CHINT String Inverter)

Uuden laitteen (Huawei SUN2000) lisäämiseksi tai olemassa olevan muokkaamiseksi esitetään seuraavat kohdat.

5.1 Uuden laitteen lisääminen

Kirjaudu sisään Reduxi-konfiguraattoriin ja paina "Lisää laite" -painiketta.


5.2 Valitse lisättävä laite (Perusasetukset)

Valitse ensimmäisessä vaiheessa lisättävän laitteen perusparametrit:

  • Laitetyyppi: Aurinkovoimala,
  • Vinkki: Huawei SUN2000,
  • Nimi: Määritä laitteen nimi.


5.3 Tietoliikennekanava

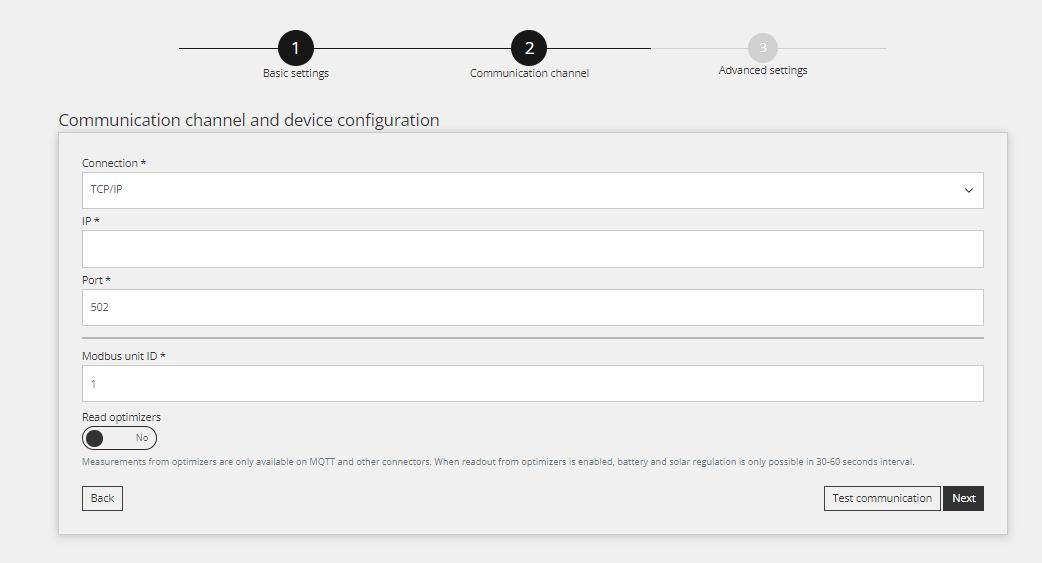

Täytä SmartLoggeriin yhdistämistä koskevat parametrit, jotka ovat:

  • Yhteys: TCP/IP,
  • IP: täytä SmartLoggerin IP-osoite,
  • Portti: aina 502,
  • Modbus-yksikön ID: täytä SmartLoggerin Modbus-asetuksen logiikkaosoite.


5.4 Tietoliikennekoe

Kaikkien Tietoliikennekanavan asetusten alla on "Testaa tietoliikennettä" -painike, jota käytetään testin suorittamiseen.


Tietoliikennekoe voi antaa kaksi vastausta:

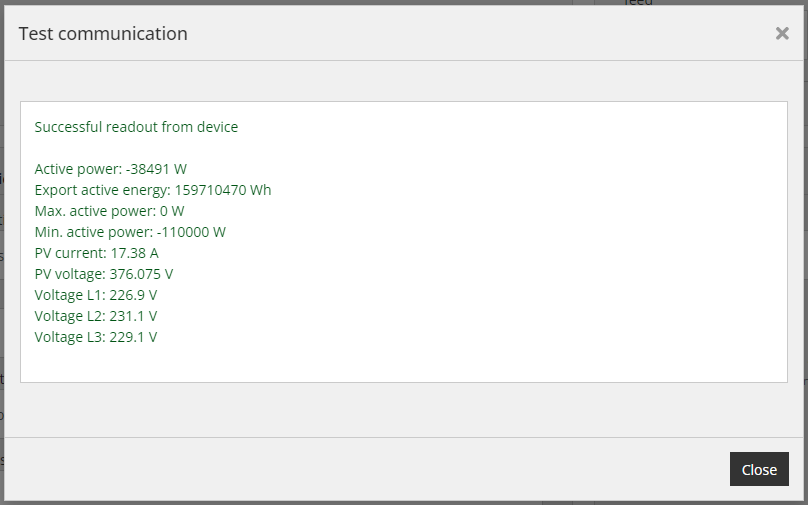

1. Tietoliikenne toimii oikein, kuva alla:




2. Tietoliikenne ei toimi kunnolla, kuva alla:


5.5 Lisäasetukset

Lisäasetukset ovat mielivaltaisia ja riippuvat siitä, missä paikassa Reduxi Controller on asennettu, erityisistä tarpeista. Kun kaikki lisäasetukset on tehty, paina oikeassa alakulmassa olevaa "Valmis" -painiketta.


5.6 Viimeisimmät mittaukset

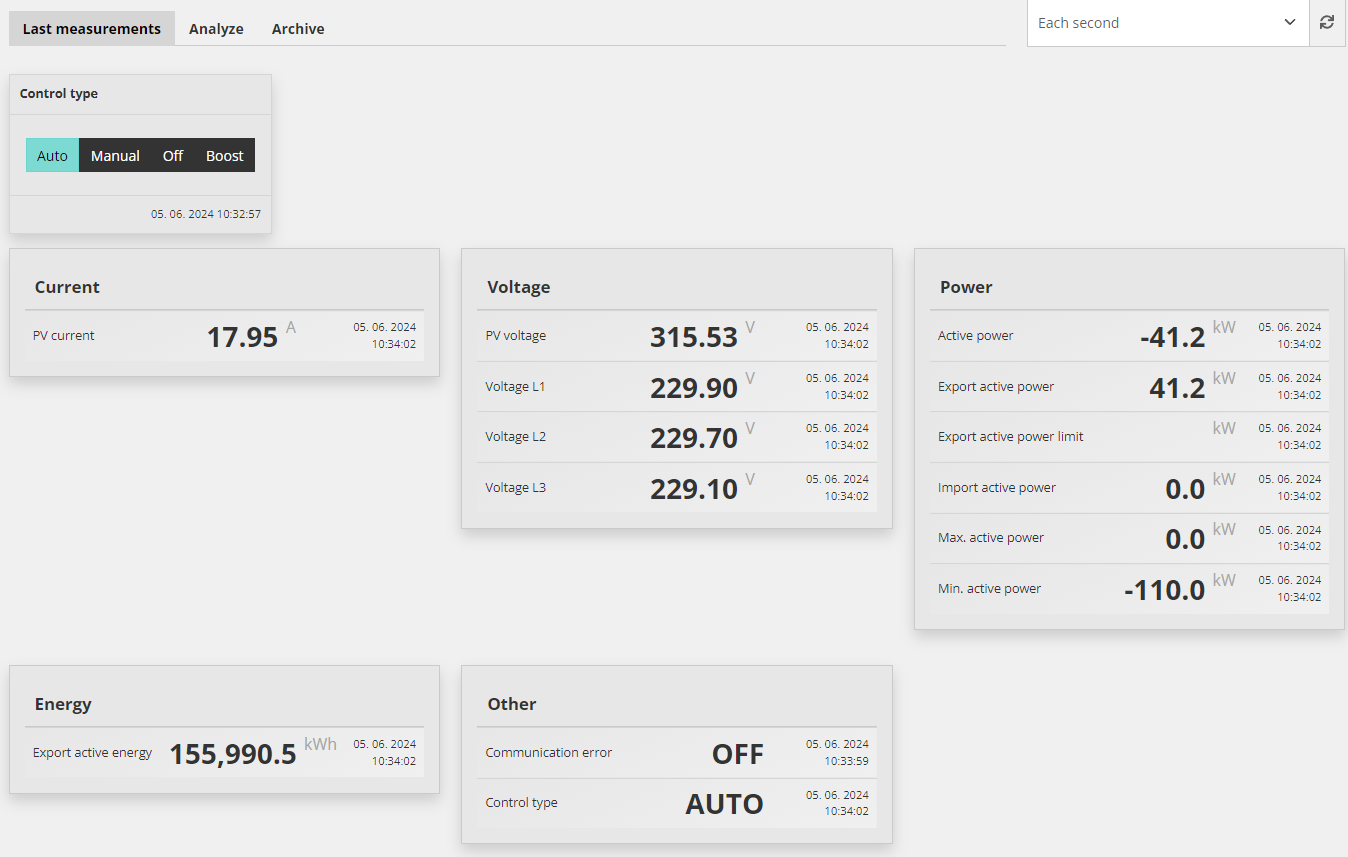

Kun yhteys laitteeseen on muodostettu onnistuneesti, mitatut arvot voidaan tarkistaa lisätestinä. Napsauta Reduxi-konfiguraattorin etusivun "Laite"-osiota ja valitse uusi Huawei SUN2000 -invertteri puurakenteesta.


Jos haluamme, että laitetta hallitaan strategialla, hallintatila on asetettava "Automaattiseksi", mutta jos siirrymme manuaaliseen tilaan, voimme testata eri tilojen toimintaa.

Kun laite on lisätty onnistuneesti ja arvot on tarkistettu, laitetta voidaan tarkastella ja ohjata Reduxi-sovelluksen kautta.
