Modbus slave -connector

Päivitetty
⚡ Reduxi Controller · Strategiat

Modbus slave -connector

📄 Lataa PDF-tiedostona

Tässä artikkelissa kuvataan Modbus Slave Connector, jonka avulla ulkoinen järjestelmä voi määrittää ja säätää energianhallintastrategian käyttämää toimintatilaa (omakulutus, huipputehon leikkaus jne.) sekä verkosta oton ja verkkoon syötön rajoja. Reduxi toteuttaa strategian määritettyjen rajojen puitteissa ja ohjaa liitettyjä laitteita jatkuvasti rajoissa pysymiseksi. Rajoja voi päivittää reaaliajassa, jolloin ulkoinen järjestelmä voi vaikuttaa dynaamisesti energiankulutukseen, tuotantoon ja verkon kanssa tapahtuvaan vuorovaikutukseen.

Tämän toiminnon käyttöä varten Modbus Slave Connector on ensin otettava käyttöön Reduxissa.

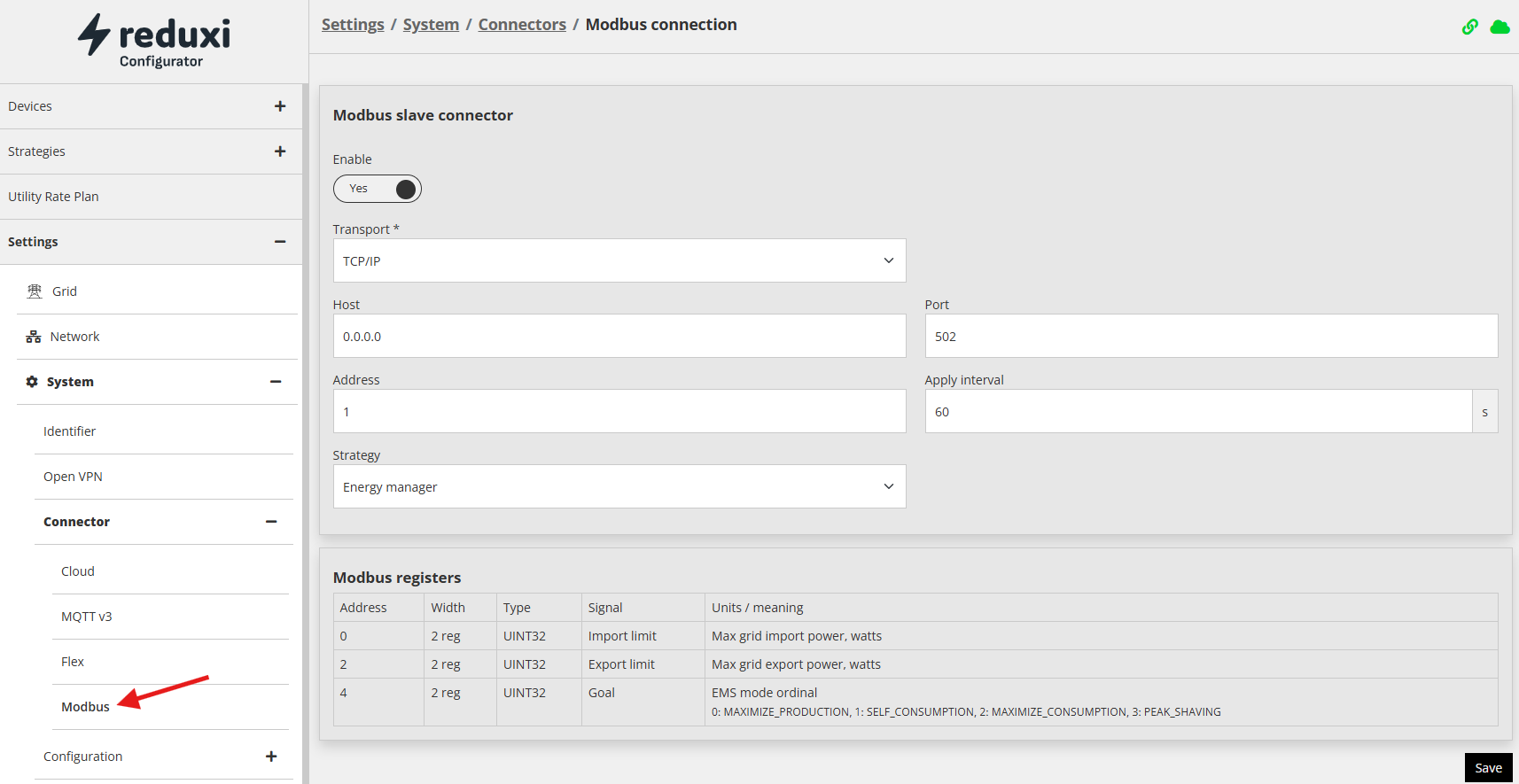

Reduxi Configuratorin Modbus slave connector: käytössä, TCP/IP, portti 502, osoite 1, Energy manager
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin sivusta Settings / System / Connectors / Modbus connection. Vasen valikko: Devices (+), Strategies (+), Utility Rate Plan, Settings (avattu): Grid, Network, System (avattu): Identifier, Open VPN, Connector (avattu): Cloud, MQTT v3, Flex, Modbus (lihavoitu, merkitty punaisella nuolella); sen alla Configuration (+). Pääpaneeli "Modbus slave connector": Enable: Yes (kytkin päällä); Transport *: TCP/IP; Host: 0.0.0.0; Port: 502; Address: 1; Apply interval: 60 s; Strategy: Energy manager. Paneeli "Modbus registers", taulukon sarakkeet Address, Width, Type, Signal, Units / meaning: 0, 2 reg, UINT32, Import limit, Max grid import power, watts; 2, 2 reg, UINT32, Export limit, Max grid export power, watts; 4, 2 reg, UINT32, Goal, EMS mode ordinal (0: MAXIMIZE_PRODUCTION, 1: SELF_CONSUMPTION, 2: MAXIMIZE_CONSUMPTION, 3: PEAK_SHAVING). Musta Save-painike oikeassa alakulmassa. Vihreät linkki- ja pilvikuvakkeet oikeassa yläkulmassa.

Toimintatila ja verkkorajat määritetään Modbus-rekistereillä alareunan taulukon mukaisesti.

Parametrit

  • Transport: Valitse Modbus-viestintätyyppi, joko TCP/IP tai RTU.
  • Host: Syötä Modbus-masterin IP-osoite. Käytä arvoa 0.0.0.0 sallimaan yhteydet ilman IP-osoiterajoitusta.
  • Apply interval: Määrittää, kuinka usein Reduxi lukee rekisteriarvot ja toteuttaa ne valitussa strategiassa.
  • Strategy: Valitse Reduxi-strategia, johon Modbus Slave Connector toteuttaa vastaanotetut rajat ja toimintatilan.

Huomaa, että Modbus slave -liittimen tekemä säätö koskee vain oletusstrategiaa:

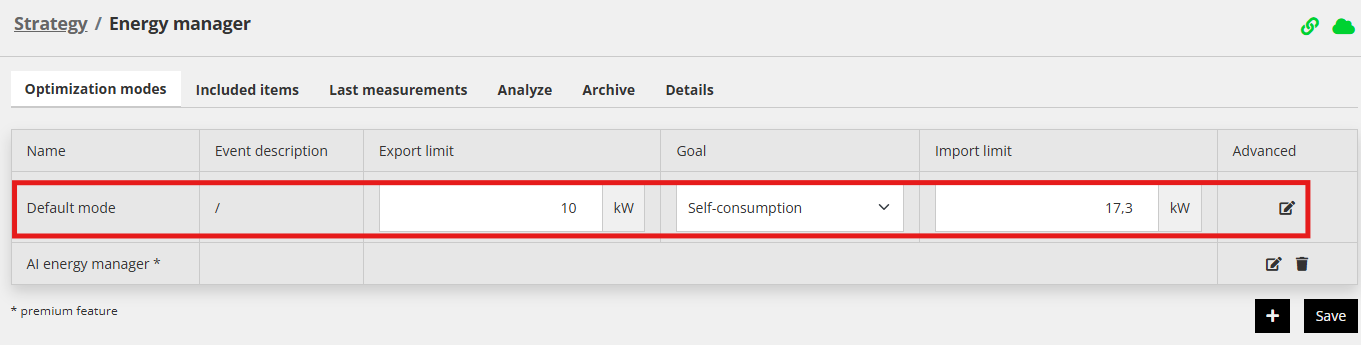

Reduxi Configuratorin Energy manager, oletustila: syöttöraja 10 kW, ottoraja 17,3 kW, Self-consumption
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin sivusta Strategy / Energy manager, välilehti Optimization modes (muut välilehdet: Included items, Last measurements, Analyze, Archive, Details). Taulukon sarakkeet: Name, Event description, Export limit, Goal, Import limit, Advanced. Rivi 1 (korostettu punaisella laatikolla): Name: Default mode; Event description: /; Export limit: 10 kW; Goal: Self-consumption (avattava valikko); Import limit: 17,3 kW; Advanced: muokkauskuvake. Rivi 2: AI energy manager * ja muokkaus- ja poistokuvakkeet (roskakori). Alaviite: * premium feature. Painikkeet oikeassa alakulmassa: plus (+) ja Save. Vihreät linkki- ja pilvikuvakkeet oikeassa yläkulmassa.
