Reduxi Controller: asennus- ja määritysopas

Päivitetty
⚡ Reduxi Controller · Tietopankki

Reduxi Controller: ensimmäinen käyttöönotto Reduxi-sovelluksella

Sijainnin luomisesta Wi‑Fi- ja verkkoliitynnän asetusten kautta ensimmäisen laitteen lisäämiseen paikallisessa käyttöliittymässä.

⏱ noin 15–20 minuuttia
🔧 Reduxi Controller · Älypuhelin/tabletti, jossa Reduxi-sovellus
📄 Koskee kaikkia Reduxi Controller -malleja
📋 Tässä artikkelissa
  1. Yleiskuva
  2. Vaatimukset
  3. Reduxi-tilin luominen
  4. Sijainnin luominen Reduxi-sovelluksessa
  5. Ohjaimen yhdistäminen sovellukseen
  6. Ohjaimen alkuasetukset
  7. Asennuksen päättäminen ja ilmoitukset
  8. Ensimmäisen laitteen lisääminen paikallisen käyttöliittymän kautta
  9. Yhteenveto
  10. Yleisiä ongelmia
  11. Aiheeseen liittyvät artikkelit

→ Yleiskuva

Tämä opas kuljettaa sinut uuden Reduxi Controllerin koko ensimmäisen käyttöönoton läpi – ensimmäisen sijainnin luomisesta Reduxi-sovelluksessa ensimmäisen laitteen (esim. invertterin) lisäämiseen ohjaimen paikallisessa käyttöliittymässä.

ℹ️

Kaksi käyttöliittymää, yksi prosessi Alkuasetukset tehdään Reduxi-sovelluksen kautta (sijainti, Wi‑Fi, verkkoliityntä, pilviyhteys). Yksittäiset laitteet, kuten invertterit, akustot tai sähköauton latauslaitteet, lisäät sen jälkeen paikallisessa käyttöliittymässä ("Configurator") suoraan selaimessa – se on tavoitettavissa ohjaimen IP-osoitteella paikallisverkossa.

→ Vaatimukset

Varmista ennen aloittamista, että ohjain on asennettu ja siinä on virta. Mitä se vaatii, riippuu siitä, mikä versio sinulla on.

Sähköasentajaa ei tarvita

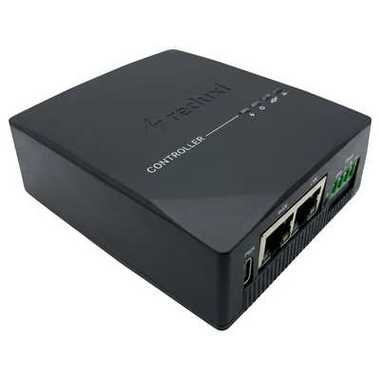

Valokuva Reduxi Controllerista, pieni tummanharmaa laatikko, jossa on kaksi Ethernet-porttia
Kuvan tekstikuvaus

Valokuva pienestä tummanharmaasta suorakulmaisesta laitteesta, jonka reunat on pyöristetty, valkoista taustaa vasten vinosti kuvattuna. Päälle on painettu reduxi-logo ja sana CONTROLLER sekä viiva, joka johtaa pienten merkkivalojen riviin. Etupuolella: kaksi RJ45 Ethernet-porttia vierekkäin, pieni portti vasemmalla sivulla ja vihreä ruuviliitinrimma, jossa on useita nastoja, oikeassa päässä.

Erillinen kotelo
Pistokelaite · erikoistyökaluja tai pätevyyttä ei tarvita

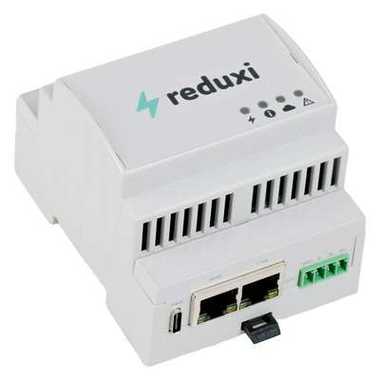

Valokuva Reduxi Controllerin DIN-kiskomoduulista, vaaleanharmaa kotelo ja kaksi Ethernet-porttia
Kuvan tekstikuvaus

Valokuva vaaleanharmaasta DIN-kiskokotelosta valkoista taustaa vasten vinosti kuvattuna. Päälle on painettu reduxi-logo (vihreä salama ja sana reduxi) ja neljän pienen tilan LEDin rivi, joiden alla on symbolit (salama, ympyrä ja symboli, pilvi, varoituskolmio). Etupuolella tuuletusraot. Etupuolen alaosassa: kaksi RJ45 Ethernet-porttia vierekkäin, pieni portti vasemmalla, porttien alle kytketty pieni musta USB-tikku ja vihreä ruuviliitinrimma, jossa on neljä nastaa, oikealla.

DIN-kiskomoduuli
Asennettu jakokeskukseen · pätevän sähköasentajan asennettava

Kummankin version mukana toimitetaan kaikki, mitä tarvitset ohjaimen virransyöttöön:

📦 Erillinen kotelo – pakkauksen sisältö
  • Reduxi Controller (erillinen kotelo)
  • Verkkolaite, 230 V → 5 V (USB‑C)
⚡ DIN-kisko – pakkauksen sisältö
  • Reduxi Controller (DIN-kiskomoduuli)
  • DIN-kiskoon asennettava virtalähde, 5 V

⚠️

Huomautus sähköasentajille – DIN-kiskoasennus Ohjaimen asennuksen jakokeskukseen saa tehdä vain pätevä sähköasentaja tavallisilla käsityökaluilla. Kytke asianomainen johdonsuojakatkaisija pois päältä ennen aloittamista. Käytä virtalähteen tulossa 13A 1+N, type C -johdonsuojakatkaisijaa. Napsauta Reduxi-komponentit DIN-kiskoon, kytke sitten 2-johtiminen kaapeli virtalähteestä katkaisijalle (1.5 mm²) ja jatka ohjaimelle vähintään 1 mm²:n kaapelilla.

Kun ohjain on asennettu ja siinä on virta, varmista, että sinulla on myös:

  • Älypuhelin tai tabletti, johon on asennettu Reduxi-sovellus (iOS tai Android)
  • Reduxi-pilvitili – katso alta Reduxi-tilin luominen, jos sinulla ei vielä ole sellaista
  • Asennuskohteen paikallisen Wi‑Fi-verkon tunnukset (verkon nimi/SSID ja salasana), jos ohjain yhdistetään Wi‑Fi-verkkoon
  • Asennuskohteen mittarikaapin sulakkeiden arvot (L1/L2/L3)
  • Kannettava tietokone tai tabletti internet-yhteydellä paikalliseen käyttöliittymään (Configurator) pääsyä varten

💡

Suunnitteletko, mitkä laitteet liität? Reduxi tukee laajaa ja kasvavaa valikoimaa inverttereitä, akustoja, sähköauton latauslaitteita ja mittareita. Jos sinulla on jo ohjain ja tiedät, mitkä laitteet liität, tämä on todennäköisesti jo vahvistettu, ja voit siirtyä eteenpäin.

📚 Laitteiden käyttöönotto-oppaat

1 Reduxi-tilin luominen

Jos sinulla ei vielä ole Reduxi-pilvitiliä, luo sellainen ennen ohjaimen määrittämisen aloittamista. Rekisteröityminen tehdään suoraan Reduxi-sovelluksessa.

Onko sinulla jo tili? Siirry vaiheeseen 2 →

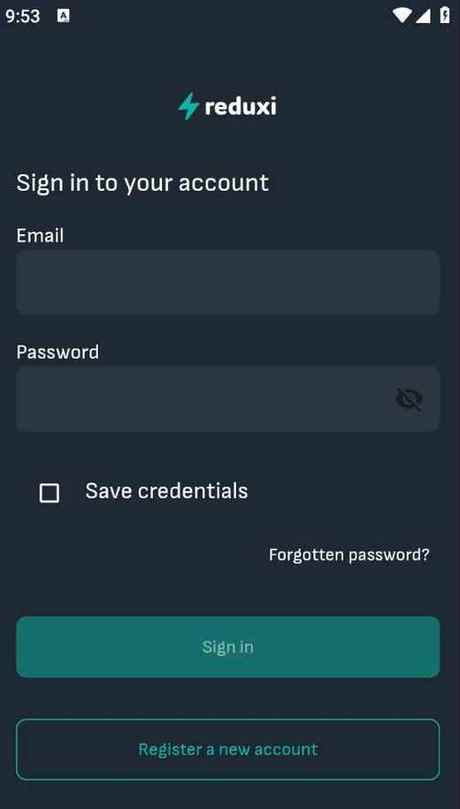

Reduxi-sovelluksen kirjautumisnäyttö, jossa Email- ja Password-kentät sekä Register a new account -painike
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen kirjautumisnäytöstä puhelimessa (tilarivin kello 9:53), tumma teema. reduxi-logo ylhäällä. Otsikko: "Sign in to your account". Kenttä Email: tyhjä. Kenttä Password: tyhjä, oikealla yliviivattu silmäkuvake. Valintaruutu "Save credentials": ei valittuna. Linkki "Forgotten password?" (tasattu oikealle). Painike "Sign in" (vihreä, täytetty). Sen alla vihreäreunainen painike: "Register a new account".

Reduxi-sovelluksen aloitusnäyttö. Napauta "Register a new account", jos sinulla ei vielä ole tiliä.
1
Aloita rekisteröityminen
Avaa Reduxi-sovellus ja napauta kirjautumisnäytöllä "Register a new account".
2
Täytä tietosi (1/3)
Syötä etunimesi, sukunimesi ja sähköpostiosoitteesi ja napauta sitten Next.

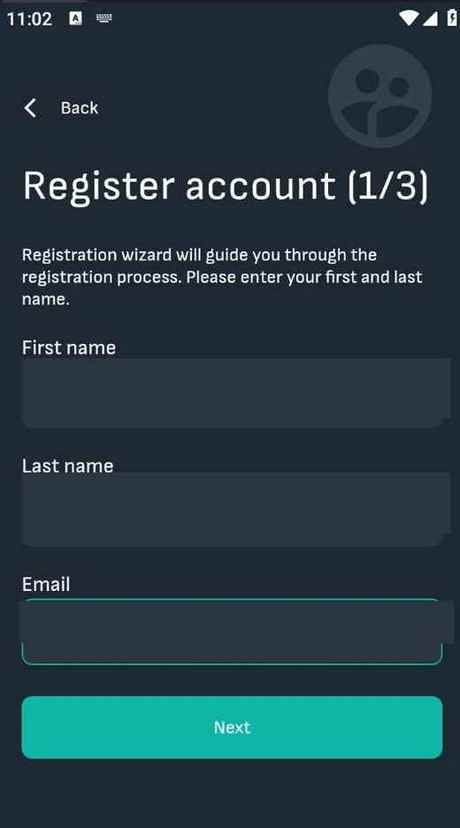

Reduxi-sovelluksen Register account 1/3: tyhjät First name-, Last name- ja Email-kentät, Next-painike
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimessa, näyttö "Register account (1/3)". Tilarivi: kello 11:02, kaksi pientä kuvaketta, WiFi- ja signaalikuvakkeet, akku. Vasemmassa yläkulmassa "Back"-nuoli; oikeassa yläkulmassa iso harmaa pyöreä käyttäjäryhmäkuvake. Teksti: "Registration wizard will guide you through the registration process. Please enter your first and last name." Kentät, kaikki tyhjiä: "First name", "Last name", "Email" (Email-kentällä on turkoosi reunus, aktiivinen). Alareunassa vihreä koko leveyden painike "Next".

Vaihe 1/3: nimi ja sähköpostiosoite.
3
Aseta salasana (2/3)
Valitse salasana, jossa on vähintään 8 merkkiä, mukaan lukien yksi iso kirjain, yksi pieni kirjain, yksi numero ja yksi erikoismerkki. Syötä se kahdesti ja napauta Next.
4
Hyväksy ehdot (3/3)
Vahvista "I agree with terms and conditions" ja "I agree with privacy policy". Markkinointisuostumuksen valintaruutu on valinnainen. Napauta Finish registration.
5
Vahvista sähköpostiosoitteesi
Reduxi lähettää vahvistussähköpostin. Avaa se ja napauta Confirm your email, ennen kuin linkki vanhenee.
6
Kirjaudu sisään
Kun tilisi on vahvistettu, palaa sovellukseen ja kirjaudu sisään juuri asettamallasi sähköpostiosoitteella ja salasanalla.

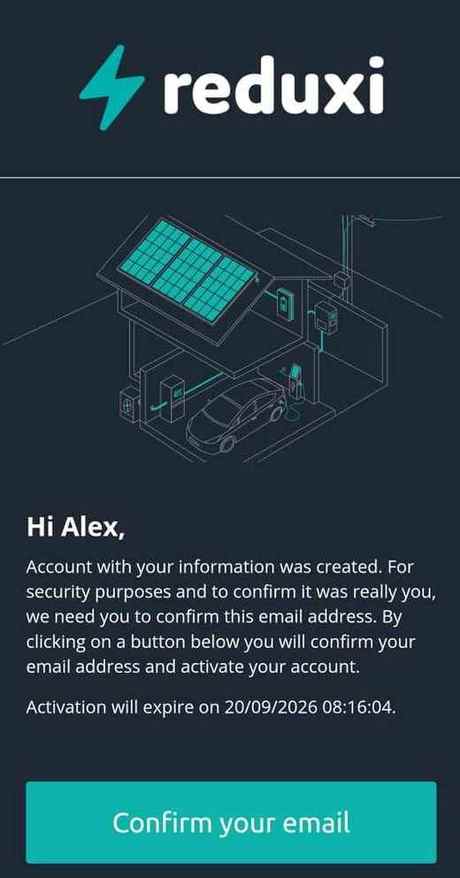

Reduxin vahvistussähköposti, jossa vihreä Confirm your email -painike
Kuvan tekstikuvaus

Kuvakaappaus Reduxin vahvistussähköpostista, tumma teema. Ylhäällä: reduxi-logo vihreällä salamalla, ohut vaakaviiva ja sen alla viivapiirros talosta, jonka katolla on aurinkopaneeleja (vihreä), seinälatauslaite, autotallissa seisova auto ja sähkölatauslaite sekä sähköpylväs. Tervehdys: "Hi (first name omitted),". Teksti: "Account with your information was created. For security purposes and to confirm it was really you, we need you to confirm this email address. By clicking on a button below you will confirm your email address and activate your account." Seuraava rivi: "Activation will expire on 20/09/2026 08:16:04." Alareunassa iso vihreä painike: "Confirm your email".

Vahvistussähköposti – napauta "Confirm your email" aktivoidaksesi tilin.

ℹ️

Ongelmia rekisteröitymisessä? Jos jokin kenttä korostuu punaisella, tarkista, että kaikki pakolliset kentät on täytetty oikein. Jos vahvistuslinkki on vanhentunut, pyydä uusi ja yritä uudelleen. Etkö pääse eteenpäin? Ota yhteyttä tukitiimiimme osoitteessa support@reduxi.zendesk.com.

2 Sijainnin luominen Reduxi-sovelluksessa

Jokainen Reduxi-laite määritetään sijaintiin – tyypillisesti fyysiseen paikkaan, johon ohjain on asennettu.

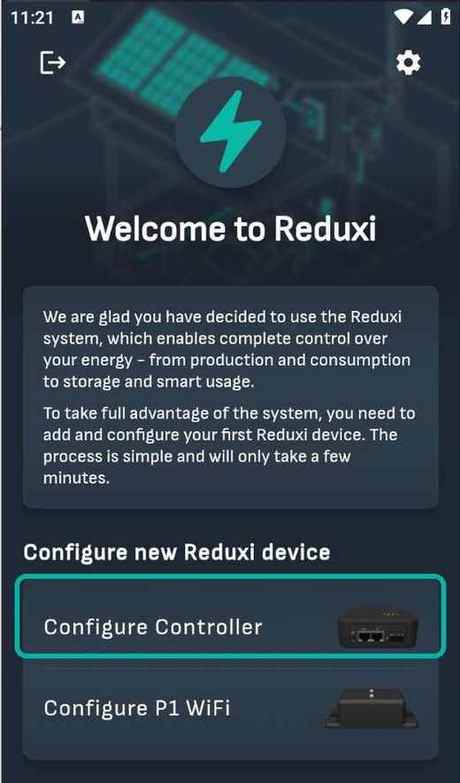

Reduxi-sovelluksen tervetulonäyttö, jossa Configure Controller (korostettu) ja Configure P1 WiFi -vaihtoehdot
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen tervetulonäytöstä puhelimessa (tilarivin kello 11:21), tumma teema, taustalla himmeä aurinkopaneelikuva. Vasemmassa yläkulmassa: uloskirjautumiskuvake. Oikeassa yläkulmassa: asetusten rattaan kuvake. Keskellä: pyöreä vihreä salamalogo. Otsikko: "Welcome to Reduxi". Tekstiruutu: "We are glad you have decided to use the Reduxi system, which enables complete control over your energy - from production and consumption to storage and smart usage." ja "To take full advantage of the system, you need to add and configure your first Reduxi device. The process is simple and will only take a few minutes." Osion otsikko: "Configure new Reduxi device". Kaksi korttia: "Configure Controller" ja kuva mustasta ohjainlaatikosta, korostettu vihreällä reunuksella; sekä "Configure P1 WiFi" ja kuva pienestä mustasta mittarinlukijalaitteesta.

Reduxi-sovelluksen aloitusnäyttö kirjautumisen jälkeen.
1
Valitse "Configure Controller"
Napauta "Welcome to Reduxi"-näytöllä kohdassa "Configure new Reduxi device" Configure Controller.
2

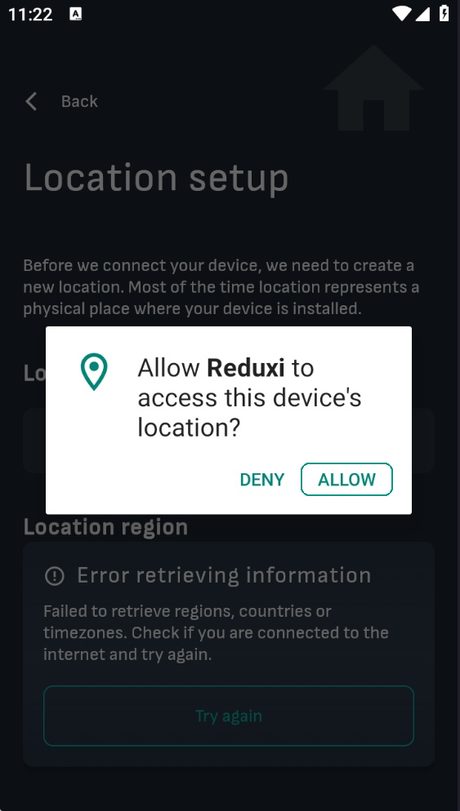

Salli pääsy laitteen sijaintiin
Sovellus pyytää lupaa laitteen sijaintiin. Napauta ALLOW – näin Reduxi voi näyttää tarkat säätiedot asennuskohteesta (käytetään ennusteisiin ja energian optimointiin). Jos napautat DENY, asennus toimii silti, mutta tämän sijainnin säätiedot ovat vähemmän tarkkoja.
Androidin valintaikkuna Allow Reduxi to access this device's location Location setup -näytön päällä
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen "Location setup" -näytöstä puhelimessa (tilarivin kello 11:22), himmennettynä Androidin lupaikkunan takana. Ikkunan takana: "Back", otsikko "Location setup", teksti "Before we connect your device, we need to create a new location. Most of the time location represents a physical place where your device is installed.", sijainnin nimen osio (ikkuna peittää suurimman osan) ja osio "Location region", jossa viesti "Error retrieving information": "Failed to retrieve regions, countries or timezones. Check if you are connected to the internet and try again." ja ääriviivapainike "Try again". Edessä: valkoinen ikkuna, jossa vihreä sijaintineulakuvake ja teksti "Allow Reduxi to access this device's location?" sekä kaksi painiketta: "DENY" ja "ALLOW" (ALLOW:lla on vihreä reunus).

Salli sijaintitiedon käyttö, jotta saat tarkat säätiedot asennuskohteesta.
3
Anna sijainnin nimi
Anna "Location setup" -näytöllä sijainnille nimi (esim. Example Home).

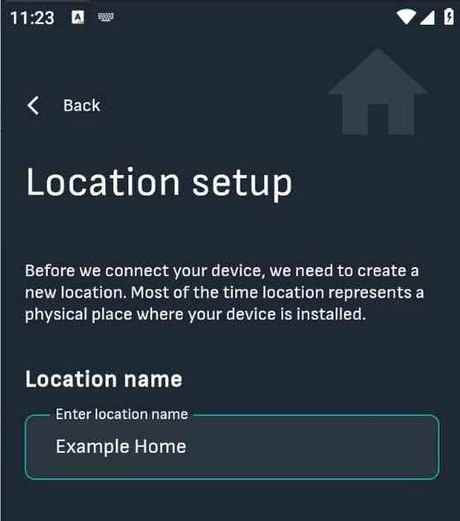

Reduxi-sovelluksen Location setup -näyttö, sijainnin nimikenttään asetettu Example Home
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen "Location setup" -näytöstä puhelimessa (tilarivin kello 11:23), tumma teema, oikeassa yläkulmassa himmeä talokuvake. Vasemmassa yläkulmassa: "Back" ja vasen nuoli. Teksti: "Before we connect your device, we need to create a new location. Most of the time location represents a physical place where your device is installed." Osion otsikko: "Location name". Syöttökenttä, jonka kelluva otsikko on "Enter location name" ja arvo "Example Home"; kentällä on vihreä reunus.

Anna sijainnille nimi.
4
Valitse alue
Valitse maa ja alue itse – niitä ei tunnisteta automaattisesti – ja tarkista sitten ehdotettu aikavyöhyke (esim. Europe/Vienna) ja korjaa se tarvittaessa, sillä jotkin alueet ulottuvat useampaan aikavyöhykkeeseen.

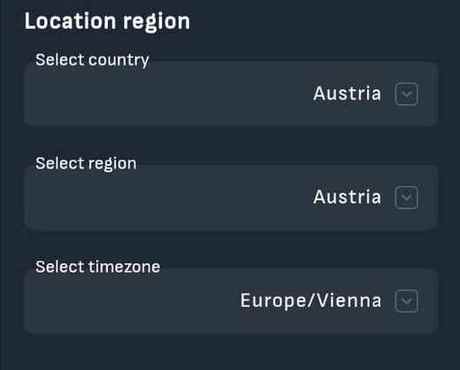

Reduxi-sovelluksen Location region: maa Austria, alue Austria, aikavyöhyke Europe/Vienna
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen osiosta "Location region" (tumma teema). Kolme avattavaa kenttää, kussakin alas-nuolikuvake: Select country: Austria; Select region: Austria; Select timezone: Europe/Vienna.

Uuden sijainnin maa, alue ja aikavyöhyke.
5

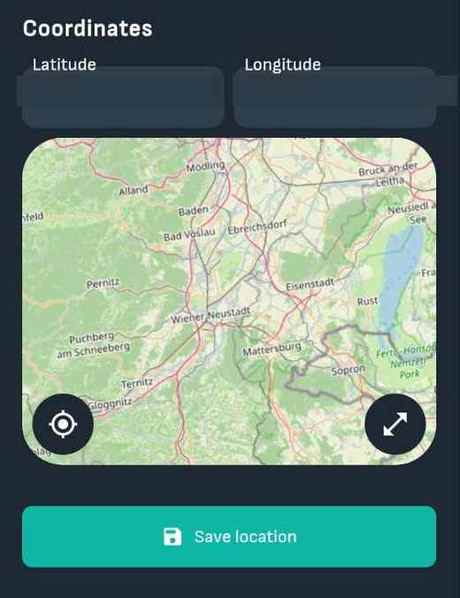

Vahvista koordinaatit ja tallenna
Tarkista esitäytetty leveys- ja pituusaste (perustuu vaiheen 2 sijaintilupaan) ja säädä tarvittaessa karttaneulaa, napauta sitten Save location.
Reduxi-sovelluksen Coordinates-osio, jossa leveys- ja pituusaste, kartta ja Save location -painike
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen osiosta "Coordinates" (tumma teema). Kaksi kenttää vierekkäin: Latitude; Longitude. Alla: kartta, joka näyttää Wiener Neustadtin ja Neusiedler Seen ympäristön paikannimineen, kuten Mödling, Baden, Bad Vöslau, Ebreichsdorf, Wiener Neustadt, Eisenstadt, Rust, Mattersburg, Sopron, Pernitz, Puchberg am Schneeberg, Ternitz; harmaa rajaviiva oikeassa alakulmassa. Kartalla kaksi pyöreää tummaa painiketta: tähtäinkuvake (vasemmalla alhaalla) ja vinottainen kaksoisnuoli, laajennuskuvake (oikealla alhaalla). Kartan alla vihreä painike, jossa tallennuskuvake: "Save location".

Sijainnin koordinaatit näytetään kartalla ennen tallennusta (leveys- ja pituusastekentät on peitetty tässä kuvassa yksityisyyden vuoksi).

3 Ohjaimen yhdistäminen sovellukseen

Seuraavaksi älypuhelimesi tai tablettisi yhdistetään ohjaimeen, jotta se voidaan määrittää. Tähän on kaksi tapaa:

Nopein
📷
Skannaa QR-koodi
Vaatii kameran käyttöoikeuden · skannaa ohjaimen tarrassa olevan koodin automaattisesti
🔧
Yhdistä manuaalisesti
Kameraa ei tarvita · liity ohjaimen omaan Wi‑Fi-verkkoon käsin

QR-koodin skannaus ja laitteen etsintä

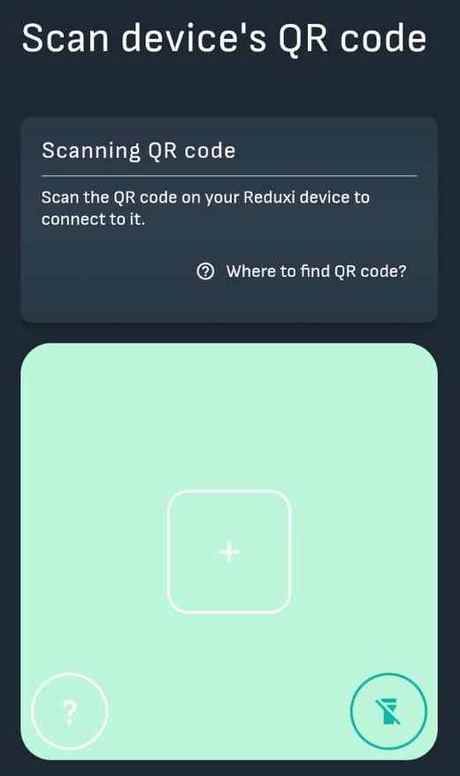

Reduxi-sovelluksen Scan device's QR code -näyttö, kameran alue ja Where to find QR code -linkki
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen "Scan device's QR code" -näytöstä puhelimessa, tumma teema. Kortti "Scanning QR code" ja teksti "Scan the QR code on your Reduxi device to connect to it." sekä linkki, jossa on kysymysmerkkikuvake: "Where to find QR code?". Sen alla iso vaaleanvihreä kameran alue (tyhjä, ei kameran kuvaa), jonka keskellä on valkoinen pyöristetty neliö ja siinä plusmerkki. Kameran alueen alareunassa: vasemmalla valkoinen ympyrä, jossa kysymysmerkki, ja oikealla vihreä ympyrä, jossa yliviivattu taskulampun kuvake.

QR-koodin lukija ohjaimeen yhdistämistä varten.
1
Skannaa kotelossa oleva QR-koodi
Salli kameran käyttö, kun sitä pyydetään, ja skannaa sitten Reduxi Controllerin tarrassa oleva QR-koodi.
2
Yhdistäminen laitteen Wi‑Fi-verkkoon
Sovellus yhdistää älypuhelimesi automaattisesti ohjaimen omaan Wi‑Fi-yhteyspisteeseen (verkon nimi alkaa sanalla Reduxi). Tämä vaihe voi kestää jopa minuutin laitteesta riippuen.
3
Vahvista laite
Kun laite on löytynyt, sovellus näyttää sen yksilöllisen laitetunnuksen. Jatka napauttamalla Next.

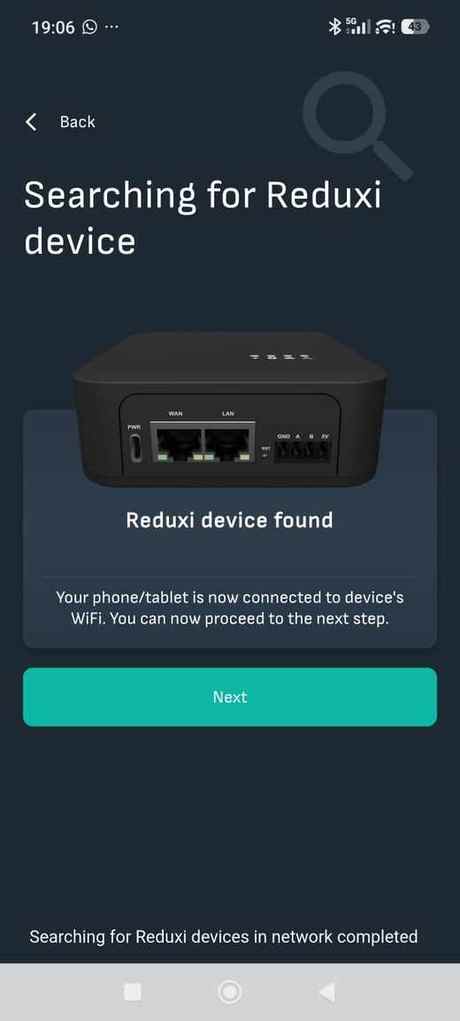

Reduxi-sovelluksen Searching for Reduxi device: Reduxi device found, puhelin yhdistetty laitteen WiFi-verkkoon, Next-painike
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimessa, näyttö "Searching for Reduxi device". Tilarivi: kello 19:06, WhatsApp-kuvake, Bluetooth, 5G-signaali, WiFi huutomerkillä, akku 43. "Back"-nuoli vasemmassa yläkulmassa; himmeä suurennuslasikuvake oikeassa yläkulmassa. Kuvitus ohjaimen etupuolesta: tumma litteä laatikko, jossa pieni portti nimeltä "PWR", kaksi RJ45-porttia nimeltä "WAN" ja "LAN" vihreillä LEDeillä sekä 4-napainen riviliitin, jossa nastamerkinnät (GND, A, B, 5V). Sen alla kortti: "Reduxi device found" ja teksti "Your phone/tablet is now connected to device's WiFi. You can now proceed to the next step." Vihreä koko leveyden painike "Next". Tilateksti alareunassa: "Searching for Reduxi devices in network completed". Androidin navigointipalkki neliö-, ympyrä- ja takaisin-kolmiokuvakkeilla.

Ohjain on tunnistettu ja puhelimesi on yhdistetty siihen – valmis määritettäväksi.

Manuaalinen yhdistäminen (ei QR-koodia)

Ei QR-koodia, kameran käyttö estetty tai koodi ei skannaudu? Voit yhdistää samalla tavalla, mutta ilman skannausta:

1
Napauta "Add manually"
Napauta QR-koodin skannausnäytöllä oikeasta alakulmasta Add manually (tämä on eri asia kuin "Where to find QR code?" -vihje, joka vain näyttää, missä tarra on painettu).
2
Liity ohjaimen Wi‑Fi-verkkoon käsin
Avaa puhelimen omat Wi‑Fi-asetukset ja yhdistä suoraan ohjaimen yhteyspisteeseen (verkon nimi alkaa sanalla Reduxi, ja se on painettu laitteen tarraan salasanan kanssa). Palaa sitten Reduxi-sovellukseen – se tunnistaa laitteen samalla tavalla kuin QR-koodin skannauksen jälkeen, ja jatkat yllä olevasta kohdasta "Vahvista laite".

4 Ohjaimen alkuasetukset

Alkuasetuksissa määrität, miten ohjain yhdistyy internetiin ja mitkä verkkoliitynnän arvot ovat voimassa.

Verkkoyhteyden määritys

Ohjain tarvitsee verkkoyhteyden toimiakseen. Voit käyttää langatonta verkkoa (Wi‑Fi), langallista verkkoa (Ethernet) tai mobiiliverkkoa (SIM-kortti) – valitse se, joka on käytettävissä asennuskohteessa. Vähintään yksi vaihtoehto on määritettävä, ennen kuin voit jatkaa.

📶 Wi‑Fi 🔌 Ethernet 📱 SIM-kortti

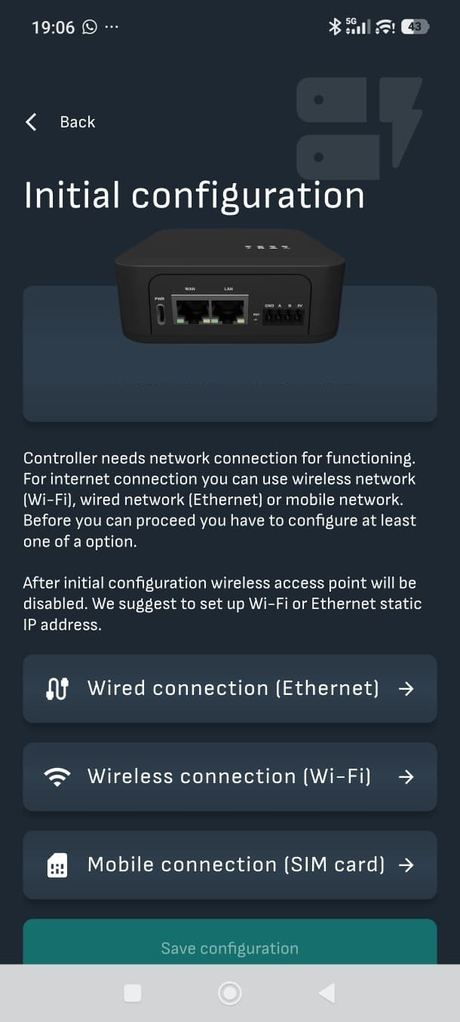

Reduxi-sovelluksen Initial configuration: langallinen (Ethernet), langaton (Wi-Fi) ja mobiili (SIM card) vaihtoehto, Save configuration
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimessa, näyttö "Initial configuration". Tilarivi: kello 19:06, WhatsApp-kuvake, Bluetooth, 5G-signaali, WiFi huutomerkillä, akku 43. "Back"-nuoli vasemmassa yläkulmassa; himmeä Reduxi-tyylinen kuvake oikeassa yläkulmassa. Otsikon alla kuvitus ohjaimen etupuolesta: tumma litteä laatikko, jossa pieni USB-C-tyylinen portti nimeltä "PWR", kaksi RJ45-porttia nimeltä "WAN" ja "LAN" sekä 4-napainen riviliitin, jossa nastamerkinnät (GND, A, B, 5V). Teksti: "Controller needs network connection for functioning. For internet connection you can use wireless network (Wi-Fi), wired network (Ethernet) or mobile network. Before you can proceed you have to configure at least one of option." ja "After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi or Ethernet static IP address." Kolme vaihtoehtopainiketta nuolineen: "Wired connection (Ethernet)", "Wireless connection (Wi-Fi)", "Mobile connection (SIM card)". Niiden alla himmennetty (ei käytettävissä oleva) vihreä painike "Save configuration". Alareunassa: Androidin navigointipalkki neliö-, ympyrä- ja takaisin-kolmiokuvakkeilla.

Initial configuration – valitse langallinen, langaton tai mobiiliyhteys (ohjaimen unit ID on peitetty tässä kuvassa yksityisyyden vuoksi). Alkuasetusten jälkeen ohjaimen oma Wi‑Fi-yhteyspiste poistetaan käytöstä, joten Reduxi ehdottaa Wi‑Fi- tai Ethernet-yhteyden määrittämistä kiinteällä IP-osoitteella.
📶 Langaton yhteys (Wi‑Fi)

Napauta alkuasetusnäytöllä Wireless connection (Wi‑Fi) ja valitse sitten verkko automaattisesti tai määritä se manuaalisesti:

1
Valitse verkko ja syötä salasana
Napauta Network name (SSID) -kenttää valitaksesi Wi‑Fi-verkkosi luettelosta ja syötä sitten vastaava salasana. Jos verkkoa ei ole luettelossa, napauta Refresh networks hakeaksesi uudelleen.
2
Tai määritä manuaalisesti
Jos verkko ei lähetä nimeään tai et halua hakea verkkoja, napauta Manual network setup ja kirjoita verkon nimi (SSID) ja salasana itse luettelosta valitsemisen sijaan.

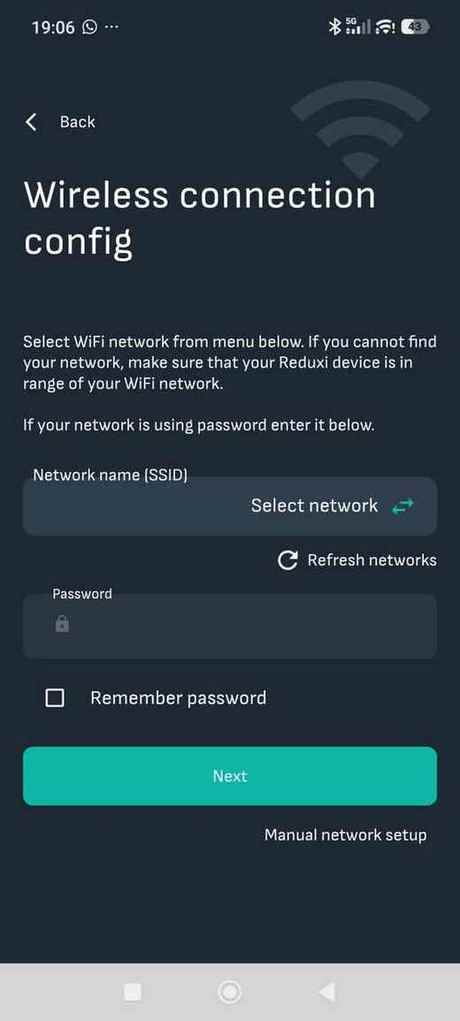

Reduxi-sovelluksen Wireless connection config: Select network, salasanakenttä, Remember password, Next, Manual network setup
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimessa, näyttö "Wireless connection config". Tilarivi: kello 19:06, WhatsApp-kuvake, Bluetooth, 5G-signaali, WiFi huutomerkillä, akku 43. "Back"-nuoli vasemmassa yläkulmassa; himmeä WiFi-symboli oikeassa yläkulmassa. Teksti: "Select WiFi network from menu below. If you cannot find your network, make sure that your Reduxi device is in range of your WiFi network. If your network is using password enter it below." Kenttä "Network name (SSID)": näyttää "Select network" ja vaihtonuolikuvakkeen (verkkoa ei ole valittu). Linkki "Refresh networks" ja päivityskuvake. Kenttä "Password": tyhjä, lukkokuvake. Valintaruutu "Remember password": ei valittuna. Vihreä koko leveyden painike "Next". Linkki "Manual network setup". Alareunassa: Androidin navigointipalkki neliö-, ympyrä- ja takaisin-kolmiokuvakkeilla.

Wireless connection config – valitse verkko tai käytä alareunan kohtaa "Manual network setup".

Wi‑Fi-yhteydellä voit myös valita, miten ohjain saa IP-osoitteensa:

  • Automaattinen IP-osoite (DHCP) – ohjain saa IP-osoitteensa reitittimeltäsi. Sinun on selvitettävä tämä IP-osoite jälkikäteen, jotta pääset paikalliseen käyttöliittymään.
  • Kiinteä IP-osoite – määrität IP-osoitteen, aliverkon peitteen ja yhdyskäytävän itse. Suositeltu, koska osoite ei muutu ajan myötä; varmista, ettei DHCP-palvelimesi käytä osoitetta jo.

⚠️

Syötä Wi‑Fi-salasana huolellisesti Tarkista salasana ennen kuin vahvistat painamalla Next – kirjoitusvirheestä ei aina huomauteta heti, mutta se estää ohjainta liittymästä verkkoon, eikä asennus onnistu.
🔌 Langallinen yhteys (Ethernet)

Napauta Wired connection (Ethernet), jos verkkokaapeli on kytketty suoraan ohjaimeen, ja valitse sitten, miten se saa IP-osoitteensa:

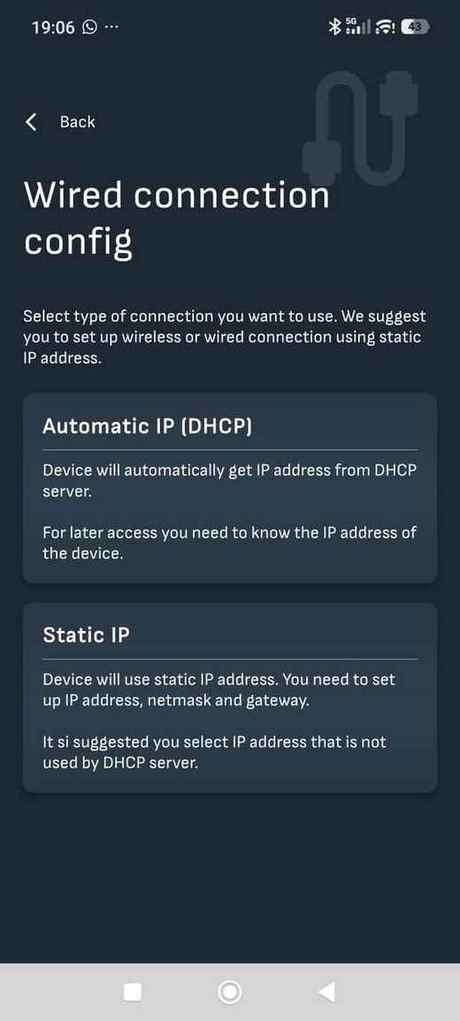

Reduxi-sovelluksen Wired connection config: kortit Automatic IP (DHCP) ja Static IP
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimessa, näyttö "Wired connection config". Tilarivi: kello 19:06, WhatsApp-kuvake, Bluetooth, 5G-signaali, WiFi huutomerkillä, akku 43. Vasemmassa yläkulmassa "Back"-nuoli; himmeä verkkokaapelikuvake oikeassa yläkulmassa. Teksti: "Select type of connection you want to use. We suggest you to set up wireless or wired connection using static IP address." Kaksi vaihtoehtokorttia. Kortti "Automatic IP (DHCP)": "Device will automatically get IP address from DHCP server. For later access you need to know the IP address of the device." Kortti "Static IP": "Device will use static IP address. You need to set up IP address, netmask and gateway. It si suggested you select IP address that is not used by DHCP server." (painettu muodossa "It si suggested"). Alareunassa: Androidin navigointipalkki neliö-, ympyrä- ja takaisin-kolmiokuvakkeilla.

Wired connection config – Automatic IP (DHCP) tai Static IP.
  • Automaattinen IP-osoite (DHCP) – ohjain saa IP-osoitteensa reitittimeltäsi. Sinun on selvitettävä tämä IP-osoite jälkikäteen, jotta pääset paikalliseen käyttöliittymään.
  • Kiinteä IP-osoite – määrität IP-osoitteen, aliverkon peitteen ja yhdyskäytävän itse. Suositeltu, koska osoite ei muutu ajan myötä; varmista, ettei DHCP-palvelimesi käytä osoitetta jo.
📱 Mobiiliyhteys (SIM-kortti)

Jos ohjaimessa on SIM-kortti, napauta Mobile connection (SIM card) ja syötä mobiilioperaattorisi antamat tiedot:

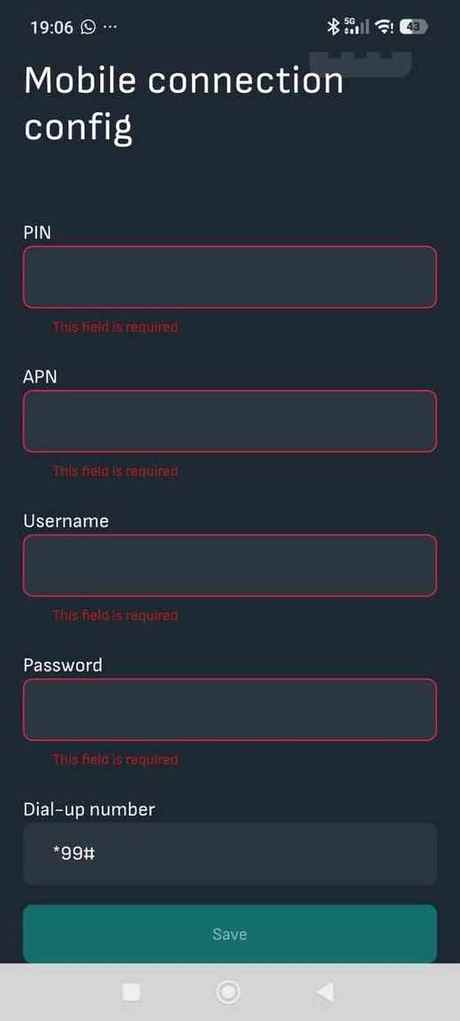

Reduxi-sovelluksen Mobile connection config -lomake: PIN, APN, käyttäjänimi, salasana pakollisia; soittonumero *99#
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen "Mobile connection config" -näytöstä puhelimessa (tilarivin kello 19:06, Bluetooth-, 5G-signaali-, Wi-Fi- ja akku 43 -kuvakkeet), tumma teema. Lomakekentät: PIN: tyhjä, punainen reunus, punainen viesti "This field is required"; APN: tyhjä, punainen reunus, punainen viesti "This field is required"; Username: tyhjä, punainen reunus, punainen viesti "This field is required"; Password: tyhjä, punainen reunus, punainen viesti "This field is required"; Dial-up number: *99# (tavallinen reunus). Alla: vihreä painike "Save" (näyttää himmennetyltä). Aivan alareunassa Androidin navigointipalkki (neliö, ympyrä, takaisin-kolmio).

Mobile connection config – PIN, APN, käyttäjänimi, salasana ja soittonumero.
  • PIN – SIM-kortin PIN-koodi, jos kortilla on sellainen
  • APN – mobiilioperaattorisi datayhteyden access point name
  • Username / Password – vain jos operaattori sitä vaatii
  • Dial-up number – jätetään yleensä oletusarvoon *99#

💡

Eikö sinulla vielä ole SIM-korttia? Reduxi voi toimittaa ohjaimelle myös SIM-kortin kertaluonteista aktivointimaksua ja kuukausimaksua vastaan.

✉️ Sähköposti sales@reduxi.eu

Kun jonkin tavan kohdalla näkyy vihreä valintamerkki, napauta Save configuration. Sovellus tallentaa asetukset ohjaimeen (tämä voi kestää jopa minuutin), yhdistyy siihen uudelleen uudessa verkossa ja tallentaa sitten määrityksen Reduxi-pilveen.

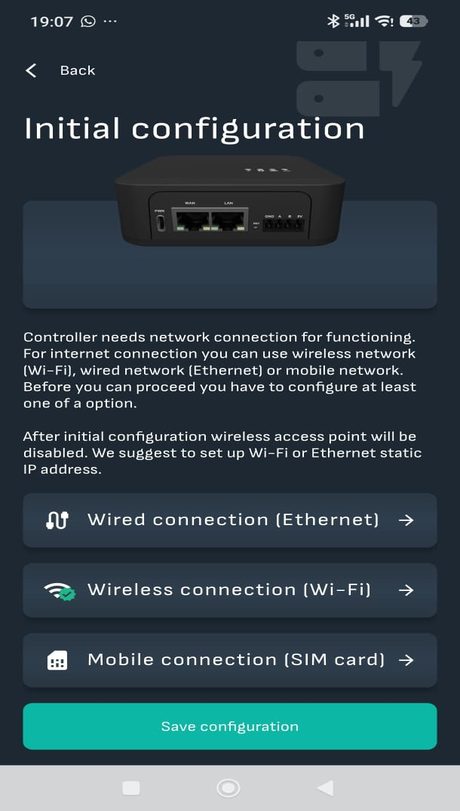

Reduxi-sovelluksen Initial configuration: Wi-Fi merkitty vihreällä valintamerkillä, Save configuration -painike
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-sovelluksen "Initial configuration" -näytöstä puhelimessa (tilarivin kello 19:07, Bluetooth-, 5G-signaali-, Wi-Fi- ja akku 43 -kuvakkeet), tumma teema. Vasemmassa yläkulmassa: "Back" ja vasen nuoli. Otsikon alla valokuva mustasta Reduxi Controllerista edestä, jossa näkyy USB-portti, kaksi Ethernet-porttia nimeltä WAN ja LAN sekä riviliitin pienin merkinnöin. Teksti: "Controller needs network connection for functioning. For internet connection you can use wireless network (Wi-Fi), wired network (Ethernet) or mobile network. Before you can proceed you have to configure at least one of a option." ja "After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi or Ethernet static IP address." Kolme luettelopainiketta, kussakin nuoli oikealla: "Wired connection (Ethernet)"; "Wireless connection (Wi-Fi)", jonka kuvakkeessa on pieni vihreä valintamerkki (määritetty); "Mobile connection (SIM card)". Alla: vihreä täytetty painike "Save configuration". Aivan alareunassa Androidin navigointipalkki (neliö, ympyrä, takaisin-kolmio).

Vihreä valintamerkki vahvistaa, että yhteys on määritetty – jatka napauttamalla "Save configuration".

✅

Suositus Jotta paikalliseen käyttöliittymään pääsee helpommin jatkossa, Reduxi suosittelee asettamaan Wi‑Fi- tai Ethernet-yhteydelle kiinteän IP-osoitteen, jolloin ohjaimen verkko-osoite ei muutu ajan myötä.

Verkkoliitynnän asetukset

Kun vähintään yksi verkkoyhteys on määritetty, sinulta kysytään asennuskohteen verkkoliitynnän tiedot.

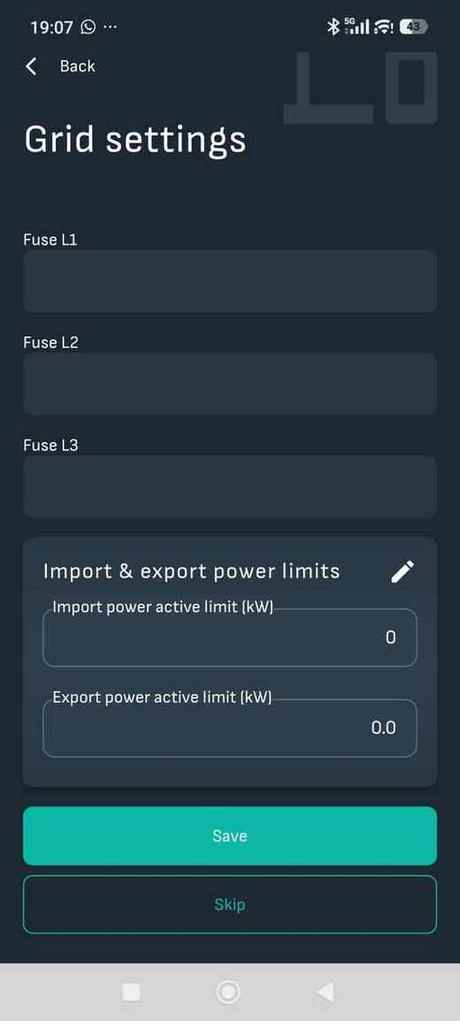

Reduxi-sovelluksen Grid settings: tyhjät Fuse L1, L2, L3, import limit 0 kW, export limit 0.0 kW, Save ja Skip
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimessa, näyttö "Grid settings". Tilarivi: kello 19:07, WhatsApp-kuvake, Bluetooth, 5G-signaali, WiFi huutomerkillä, akku 43. "Back"-nuoli vasemmassa yläkulmassa; himmeä verkko- tai mittarikuvake oikeassa yläkulmassa. Kentät, kaikki tyhjiä: "Fuse L1", "Fuse L2", "Fuse L3". Kortti "Import & export power limits" ja kynäkuvake (muokkaus), jossa kentät "Import power active limit (kW)": 0 ja "Export power active limit (kW)": 0.0. Painikkeet: vihreä koko leveyden "Save" ja ääriviivapainike "Skip". Alareunassa: Androidin navigointipalkki neliö-, ympyrä- ja takaisin-kolmiokuvakkeilla.

Verkkoliitynnän sulakearvot sekä oton ja annon tehorajat.
  • Fuse L1 / L2 / L3 – vaihekohtainen sulakearvo mittarikaapissa ampeereina (esim. 35)
  • Import active power limit (kW) – verkosta otettava enimmäisteho
  • Export active power limit (kW) – verkkoon syötettävä enimmäisteho

Oton ja annon tehorajat johdetaan yleensä syöttämistäsi sulakearvoista. Jos verkonhaltija määrittää omat otto- ja antorajansa, käytä niitä sulakkeisiin perustuvien arvojen sijaan.

ℹ️

Vain 230 V / 400 V:n verkot Laskenta olettaa tavallisen 230 V (yksivaihe) / 400 V (kolmivaihe) verkkoliittymän. Jos verkon jännite on jokin muu (esim. 800 V), älä syötä sulakearvoja. Syötä vain verkonhaltijan määrittämät tuonti- ja vientitehorajat.

⚠️

Tarkista arvot kahdesti Sulakearvojen ja tehorajojen on vastattava mittarikaapin todellisia arvoja tai verkonhaltijan vaatimuksia. Virheelliset arvot voivat johtaa epätarkkaan verkon seurantaan tai rajoitukseen. Epäselvissä tapauksissa ota yhteys sähköasentajaan tai verkonhaltijaan.

Oton ja annon tehorajat voi myös jättää myöhemmäksi valitsemalla Skip ja lisätä ne jälkeenpäin sijainnin asetuksissa. Napauttamalla Save asetukset tallennetaan ohjaimeen ja Reduxi-pilveen.

5 Viimeistele asetukset ja ilmoitukset

1
Vahvista onnistumisilmoitus
Sovellus vahvistaa: "Device configured successfully". Asetukset on tallennettu sekä Controlleriin että Reduxi-pilveen, ja sijaintisi on luotu ja valmis käyttöön. Jatka napauttamalla Add devices. Se avaa Controllerin paikallisen käyttöliittymän, jota käsitellään seuraavaksi. (Haluatko määrittää ilmoitukset ensin? Se on kuvattu valinnaisena vaiheena jäljempänä.)

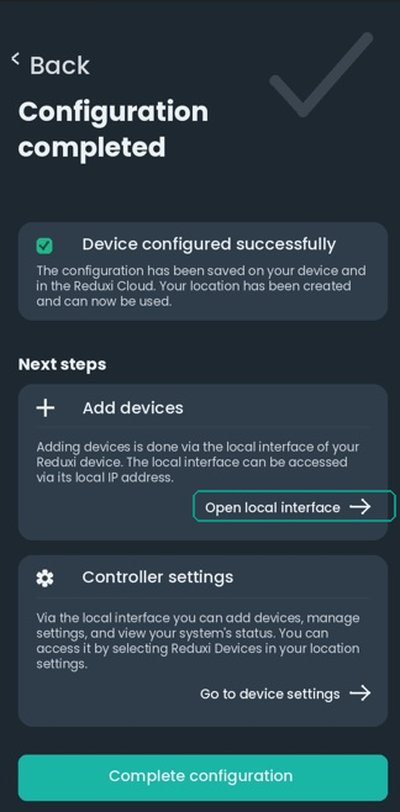

Reduxi app: Configuration completed, Device configured successfully, Add devices -kortti ja Open local interface -painike
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimella, näkymä "Configuration completed". Oikeassa yläkulmassa on suuri himmeä valintamerkki ja vasemmassa yläkulmassa "Back"-linkki. Kortissa on vihreä rastitettu ruutu: "Device configured successfully" ja teksti "The configuration has been saved on your device and in the Reduxi Cloud. Your location has been created and can now be used." Otsikko "Next steps". Kortti "Add devices" (plus-kuvake): "Adding devices is done via the local interface of your Reduxi device. The local interface can be accessed via its local IP address." sekä painike "Open local interface" nuolella, turkoosilla reunuksella. Kortti "Controller settings" (rattaan kuvake): "Via the local interface you can add devices, manage settings, and view your system's status. You can access it by selecting Reduxi Devices in your location settings." sekä linkki "Go to device settings" nuolella. Alareunassa on vihreä, koko leveyden painike "Complete configuration".

Asetukset valmiit: napauta "Add devices" ja sitten "Open local interface", niin pääset Controllerin käyttöliittymään.
⚡ Oletko jo Controllerin verkossa? Ohita ilmoitukset ja tunneli ja siirry suoraan ensimmäisen laitteen lisäämiseen

Muussa tapauksessa lue alta ilmoitusten asetukset ja etäyhteys tunnelin kautta.

Yhteys Controlleriin: paikallisesti tai tunnelin kautta

Laitteiden lisäämistä tai asetusten muuttamista varten tarvitset yhteyden Controllerin paikalliseen käyttöliittymään (Reduxi Configurator) puhelimelta, tabletilta tai tietokoneelta. Yhteyden voi muodostaa kahdella tavalla. Kummassakaan tapauksessa Controller ei vaadi kirjautumista tai salasanaa.

Suositeltu paikan päällä
📶
Paikallinen verkko
Sama Wi‑Fi tai Ethernet kuin Controllerilla · nopein, ei lisäasetuksia
🌐
Tunneliyhteys
Valinnainen · etäyhteys, kun et ole paikallisessa verkossa
📶 Paikallinen verkko

Jos olet paikan päällä samassa Wi‑Fi- tai Ethernet-verkossa kuin Controller, lisävaiheita ei tarvita. Avaa paikallinen käyttöliittymä suoraan Controllerin paikallisella IP-osoitteella tai napauta yllä olevalla onnistumisnäytöllä Open local interface. Siirry suoraan kohtaan ensimmäisen laitteen lisääminen.

➡️ Olen paikallisessa verkossa – ohita tunneli
🔔 Viimeistele asetukset tämän sijaan (valinnainen)

Haluatko määrittää ilmoitukset ennen laitteiden lisäämistä? Napauta onnistumisnäytöllä Add devices -painikkeen sijaan Finish setup. Sovellus kysyy tämän sijainnin hälytysten push-ilmoituksista ja avaa sen jälkeen sovelluksen kojelaudan. Voit lisätä laitteita myöhemminkin, joko kojelaudalta tai alla kuvatun tunneliyhteyden kautta.

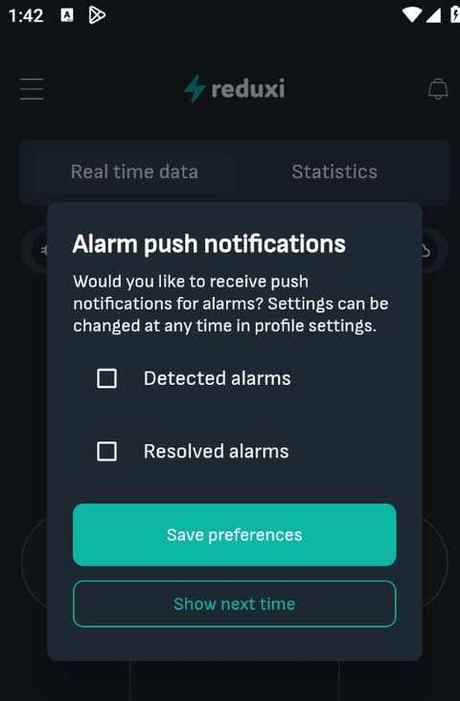

Reduxi app -valintaikkuna Alarm push notifications: valintaruudut Detected alarms ja Resolved alarms, ei valittuina

Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimella, valintaikkuna auki. Tilapalkki: kello 1:42, kaksi pientä sovelluskuvaketta, WiFi- ja signaalikuvakkeet, akku. Sovelluksen yläpalkki: hampurilaisvalikon kuvake vasemmalla, reduxi-logo keskellä, kellokuvake oikealla. Valintaikkunan takana himmennettyinä välilehdet "Real time data" ja "Statistics". Valintaikkunan otsikko on "Alarm push notifications" ja teksti "Would you like to receive push notifications for alarms? Settings can be changed at any time in profile settings." Kaksi valintaruutua, kumpikaan ei ole valittuna: "Detected alarms" ja "Resolved alarms". Painikkeet: vihreä täytetty "Save preferences" ja reunustettu "Show next time".

Valitse Detected/Resolved alarms ja vahvista Save preferences -painikkeella (tai valitse Show next time, jos haluat päättää myöhemmin).

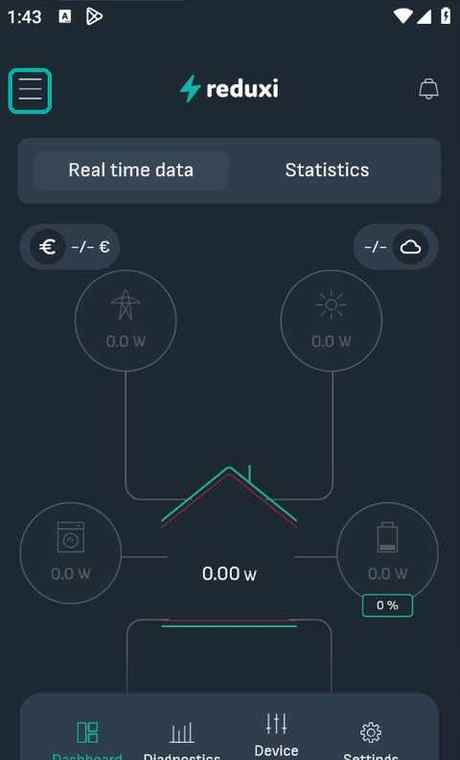

Reduxi App -kojelauta, Real time data -välilehti, valikkokuvake korostettuna vihreällä

Kuvan tekstikuvaus

Kuvakaappaus Reduxi App -sovelluksen kojelaudasta puhelimella (tilapalkin kello 1:43), tumma teema. Yläpalkki: valikon (hampurilais)kuvake vasemmassa yläkulmassa vihreällä korostettuna, reduxi-logo keskellä, kellokuvake oikeassa yläkulmassa. Välilehdet: "Real time data" (valittuna) ja "Statistics". Kaksi kapselia: vasemmalla "-/- €" euro-kuvakkeella, oikealla "-/-" pilvikuvakkeella. Energiavirtakaavio: ympyrä, jossa on sähkötolpan kuvake ja "0.0 W" (vasemmalla ylhäällä), ympyrä, jossa on aurinkokuvake ja "0.0 W" (oikealla ylhäällä), ympyrä, jossa on pesukoneen kuvake ja "0.0 W" (vasemmalla alhaalla), ympyrä, jossa on akkukuvake ja "0.0 W" sekä pieni teksti "0 %" (oikealla alhaalla), keskellä talon ääriviiva ja "0.00 w" sekä sen alla laatikko. Alareunan navigointipalkki (kuvassa osittain leikkautunut): Dashboard (vihreä, valittuna), Diagnostics, Device (loppu leikkautunut), Settings.

Sijainnin kojelauta. Arvot pysyvät arvossa 0.0 W, kunnes laitteet on lisätty.
🌐 Tunneliyhteys (valinnainen)

Tarvitaan vain, jos et ole laitteita lisätessäsi samassa verkossa kuin Controller, esimerkiksi kun viimeistelet asetukset etänä etkä paikan päällä. Napauta kojelaudalla vasemman yläkulman ☰ menu -kuvaketta avataksesi navigointivalikon. Napauta sitten kohdassa "Reduxi device management" olevaa Reduxi devices -valintaa. Kun valitset Controllerin, sen laitesivu aukeaa. Napauta kohdassa Connect to configurator valintaa Activate tunnel connection, niin pääset paikalliseen käyttöliittymään etänä.

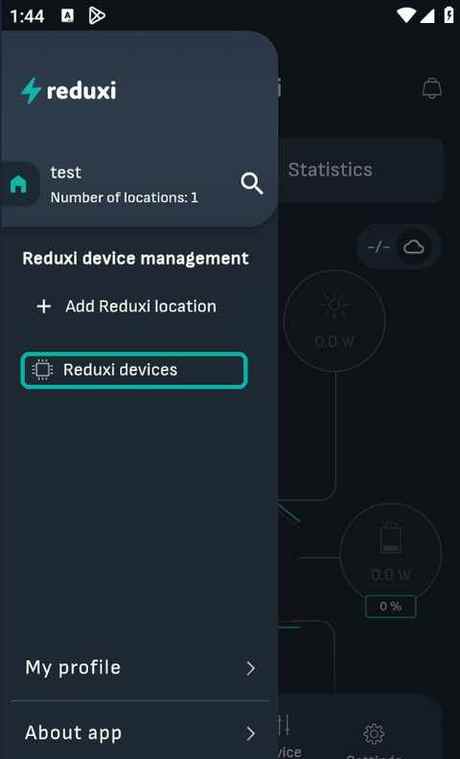

Reduxi app -navigointivalikko: Reduxi device management, Add Reduxi location, Reduxi devices korostettuna

Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta (tumma teema) puhelimella, navigointivalikko auki himmennetyn aloitusnäytön päällä. Tilapalkki: kello 1:44, kaksi pientä sovelluskuvaketta, WiFi- ja signaalikuvakkeet, akku. Valikon yläosa: reduxi-logo, kotikuvake ja nimi "test" sekä "Number of locations: 1" ja hakukuvake. Osio "Reduxi device management": kohta "+ Add Reduxi location" ja kohta "Reduxi devices" siru-kuvakkeella, korostettuna turkoosilla reunuksella. Valikon alempana: "My profile" ja sen vieressä nuoli sekä "About app" ja sen vieressä nuoli. Valikon takana himmennettyinä: kellokuvake, välilehti "Statistics", pilven tilakapseli "-/-", energiavirtakaavio, jossa aurinko "0.0 W" ja akku "0.0 W" sekä "0 %", ja alareunassa kuvakkeet, joiden tekstit näkyvät osittain (päättyvät "vice") sekä rattaan kuvake.

Avaa valikosta "Reduxi devices".

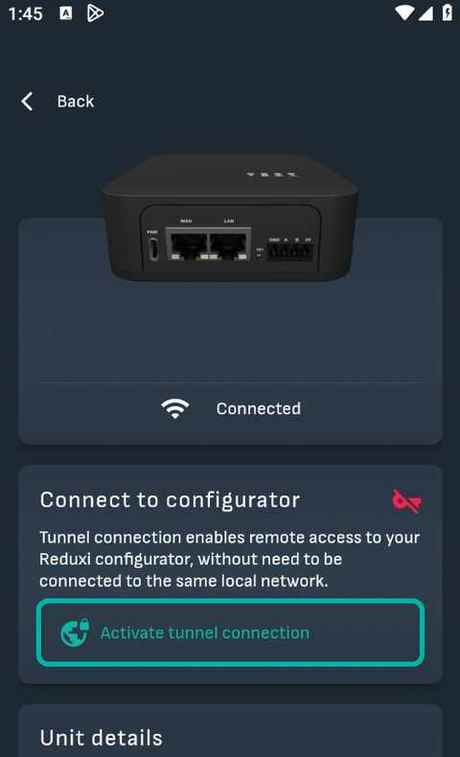

Reduxi App -laitesivu, Activate tunnel connection -painike korostettuna

Kuvan tekstikuvaus

Kuvakaappaus laitesivusta Reduxi App -sovelluksessa puhelimella (tilapalkin kello 1:45), tumma teema. Vasemmassa yläkulmassa "Back" ja vasen nuoli. Mustan Reduxi Controllerin valokuva edestä. Sen alla tilarivi Wi-Fi-kuvakkeella: "Connected". Kortti "Connect to configurator", oikealla punainen yliviivattu yhteyskuvake. Teksti: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." Vihreäreunainen painike maapallokuvakkeella: "Activate tunnel connection" (korostettuna). Sen alla seuraavan kortin alku otsikolla "Unit details" (loppu leikkautunut).

Napauta laitesivulla "Activate tunnel connection".
Reduxi Configurator Home avattuna sovelluksen tunneliyhteyden kautta: energiavirtakaavio, arvoina viivat, ei dataa
Kuvan tekstikuvaus

Kuvakaappaus Reduxi-mobiilisovelluksesta puhelimella. Siinä näkyy tunnelin kautta avattu Reduxi Configurator. Tilapalkki: kello 1:45, kaksi pientä sovelluskuvaketta, WiFi- ja signaalikuvakkeet, akku. Tummansininen sovelluspalkki: nuoli taaksepäin vasemmalla, maapallokuvake ja otsikko "Tunnel connection", latauskuvake oikealla. Sen alla Configuratorin sivu "Home", vasemmassa yläkulmassa linkkiteksti "logo", kellonaika 13:45:58, linkkikuvake ja vihreä pilvikuvake oikeassa yläkulmassa. Kapea vasen valikko, jossa on viisi kuvaketta (mm. siru, salama, pylväskaavio, rataskuvake). Pääalue: energiavirtakaavio vaalealla taustalla, jossa mustat pyöreät kuvakepainikkeet on yhdistetty harmailla viivoilla keskellä olevaan talokuvakkeeseen katkoviivarenkaan sisällä. Kuvakkeet: sähköverkon pylväs (vasemmalla ylhäällä), aurinko (oikealla ylhäällä), pesukonemainen laitekuvake (vasemmalla), akku ja salamakuvake sekä pieni teksti "- %" (oikealla), auto (vasemmalla alhaalla), tuuletinritilällä varustettu laite (oikealla alhaalla). Kaikissa arvokentissä on "-" (ei dataa).

Configurator, johon pääsee nyt etänä tunneliyhteyden kautta.

6 Lisää ensimmäinen laite paikallisen käyttöliittymän kautta

Invertterit, akustot, sähköauton latauspisteet ja muut laitteet eivät määrity sovelluksessa. Ne määritetään suoraan Controllerin paikallisessa käyttöliittymässä, eli Reduxi Configuratorissa. Sen saa auki paikallisessa verkossa Controllerin IP-osoitteella millä tahansa selaimella.

ℹ️

Vaatimus Käyttämäsi älypuhelimen, tabletin tai kannettavan on oltava samassa verkossa kuin Reduxi Controller (esim. samassa Wi‑Fi-verkossa) tai yhdistettynä tunneliyhteydellä edellisestä vaiheesta. Kummassakin tapauksessa toiminta on sama puhelimella, tabletilla tai tietokoneella, kunhan syötät Controllerin oikean IP-osoitteen.

Avaa Configurator

1
Avaa paikallinen käyttöliittymä selaimessa
Siirry selaimessa Controllerin paikalliseen IP-osoitteeseen, joka näkyy vaiheen 5 onnistumisnäytöllä. Voit myös avata sen suoraan sovelluksesta valinnalla "Open local interface". Kirjautumista tai salasanaa ei tarvita, olitpa paikallisessa verkossa tai tunneliyhteyden kautta.
2
Tarkista energiavirtojen yleiskuva
Configuratorin Home-välilehdellä näkyy reaaliaikainen kaavio verkosta, PV-järjestelmästä, kulutuksesta, akustosta, sähköautosta ja muista luokista. Arvot pysyvät tyhjinä, kunnes laitteet on yhdistetty.

Lisää uusi laite

Vasemman sivupalkin Devices-osiossa lisäät ensimmäisen laitteen. Tässä esimerkissä se on SolarEdge-hybridi-invertteri.

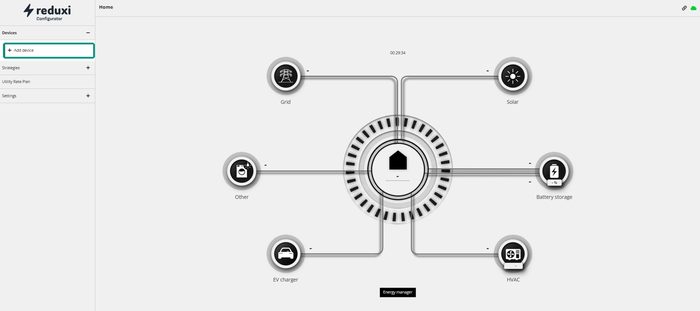

Reduxi Configuratorin aloitusnäyttö, Devices-sivupalkin kohta Add device korostettuna
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin aloitusnäytöstä. Vasemmassa yläkulmassa reduxi-logo ja sana Configurator. Sivun otsikko: "Home". Oikeassa yläkulmassa linkkikuvake ja vihreä pilvikuvake. Vasen sivupalkki: "Devices" (avattuna, miinusmerkki), jossa kohta "+ Add device" vihreällä ruudulla korostettuna; "Strategies" (plusmerkki); sen alla valikkokohta (pieni teksti, näyttää olevan "Utility Rate Plan"); "Settings" (plusmerkki). Pääalue: energiavirtakaavio, jonka keskellä on talokuvake renkaassa ja pyöreät solmut yhdistettyinä viivoilla: Grid (pylväskuvake, vasemmalla ylhäällä), Solar (aurinkokuvake, oikealla ylhäällä), Other (vasemmalla, laitekuvake), Battery storage (oikealla, akkukuvake), EV charger (autokuvake, vasemmalla alhaalla), HVAC (oikealla alhaalla). Keskikohdan alla pieni musta teksti "Energy manager". Jokaisessa solmussa on arvon sijaan pieni viiva.

Napauta vasemmassa sivupalkissa kohdassa "Devices" olevaa + Add device.

⚠️

Tärkeää: ota yhteys käyttöön ensin itse laitteessa Oikeiden yhteystietojen syöttäminen tähän ei yksin riitä. Lisättävä laite (invertteri, akusto, sähköauton latauspiste tms.) on myös erikseen kytkettävä tiedonsiirtotilaan, esim. Modbus TCP, Modbus RTU tai OCPP laitteesta riippuen. Se tehdään laitevalmistajan omassa sovelluksessa tai verkkokäyttöliittymässä, ei Reduxissa. Vasta kun tämä on otettu käyttöön laitteessa, Controller voi muodostaa yhteyden siihen.

Tämän tekeminen vaihtelee valmistajan ja mallin mukaan. Reduxi tukee laajaa ja kasvavaa laitevalikoimaa, ja monelle laitteelle on oma asennusohje:

📚 Selaa laitteiden asennusohjeita

Laitteen lisääminen tapahtuu kahdessa vaiheessa:

1
Perusasetukset
Napauta + Add device ja syötä device type (esim. Hybrid inverter), type (valmistaja/malli, esim. SolarEdge) sekä laitteelle valitsemasi name. Siirry toiseen vaiheeseen napauttamalla Next.

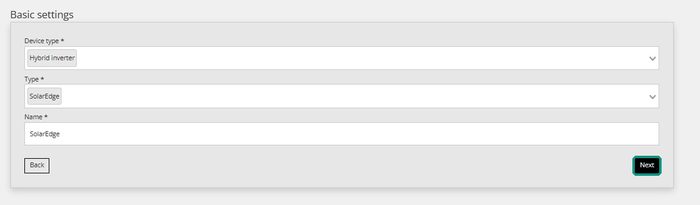

Reduxi Cloud, Basic settings: device type Hybrid inverter, type SolarEdge, name SolarEdge

Kuvan tekstikuvaus

Kuvakaappaus Reduxi Cloudin laitteen lisäämisen vaiheesta "Basic settings". Lomakekentät (kaikki merkitty tähdellä): Device type: Hybrid inverter (avattava luettelo); Type: SolarEdge (avattava luettelo); Name: SolarEdge (tekstikenttä). Alareunan painikkeet: "Back" (vasemmalla, reunustettu) ja "Next" (oikealla, musta, korostettu vihreällä reunuksella).

Basic settings: laitetyyppi, valmistaja/malli ja nimi.
2
Määritä tiedonsiirtokanava

Täytä kentät laitteen mukaan (alla olevat numerot vastaavat kuvakaappausta) ja testaa sitten yhteys:

  • 1Connection: valitse TCP/IP.
  • 2IP address: syötä laitteen IP-osoite tai anna Configuratorin etsiä se toiminnolla Scan for IP.
  • 3Port: oletusarvo 502 pysyy, ellei kohdelaitetta ole määritetty toisin.
  • 4Extended IP recovery: kannattaa pitää käytössä, jotta Controller löytää laitteen uudelleen, jos sen IP-osoite muuttuu myöhemmin.
  • 5Modbus unit ID: myös sen oletusarvo 1 yleensä pysyy.
  • 6Category toggles: valitse, mitä luokkia laite kattaa: sähkömittari, PV ja/tai akusto tarpeen mukaan.

⚠️

Arvot riippuvat laitteesta TCP/IP, portti 502 ja Modbus unit ID 1 ovat yleisimmät oletukset. Oikea yhteystyyppi, portti ja unit ID riippuvat kuitenkin aina yhdistettävästä invertteristä, akustosta, sähköauton latauspisteestä tai mittarista. Jos yhteys ei toimi oletusarvoilla, tarkista asia laitteen omasta käyttöohjeesta tai valmistajan dokumentaatiosta.

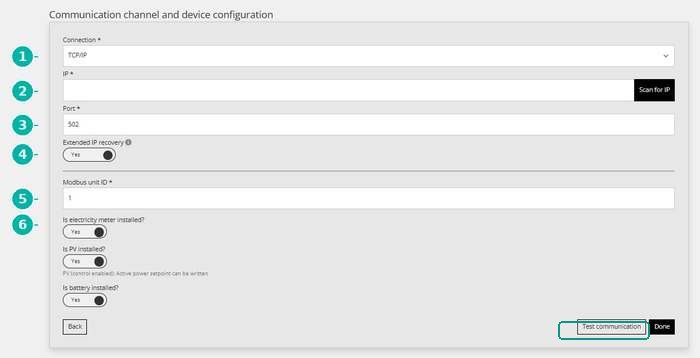

Reduxi Configuratorin tiedonsiirtoasetukset: TCP/IP, portti 502, Modbus unit ID 1, Test communication

Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin vaiheesta "Communication channel and device configuration" laitetta lisättäessä. Numeroidut vihreät merkit osoittavat kentät. Kentät: (1) Connection *: TCP/IP (avattava luettelo); (2) IP *: tyhjä, oikealla musta painike "Scan for IP"; (3) Port *: 502; (4) Extended IP recovery (infokuvakkeella): kytkin Yes; jakoviiva; (5) Modbus unit ID *: 1; (6) kolme kytkintä: "Is electricity meter installed?": Yes; "Is PV installed?": Yes, ja pieni huomautus "PV (control enabled): Active power setpoint can be written"; "Is battery installed?": Yes. Alareunan painikkeet: "Back" (vasemmalla); "Test communication" (korostettuna vihreällä ruudulla) ja musta painike "Done" (oikealla).

Tiedonsiirtokanava: numeroidut kohdat 1-6 vastaavat yllä olevaa kuvausta.
3
Testaa tiedonsiirto
Tarkista yhteys ennen tallennusta napauttamalla Test communication. Jos laitetta ei ole vielä kytketty tiedonsiirtotilaan (ks. yllä oleva huomautus), testi epäonnistuu virheellä, kuten "Unable to communicate with device". Kun oikea protokolla on otettu käyttöön laitteessa, onnistunut testi lukee laitteelta reaaliaikaisia arvoja, kuten tehon, jännitteen ja varaustason laitteesta riippuen.

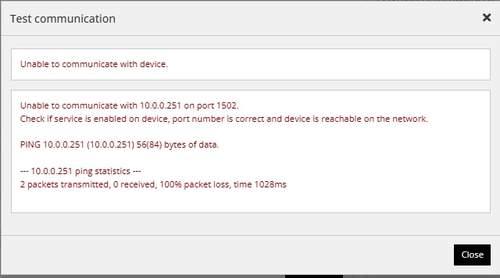

Reduxi Configurator, Test communication epäonnistui: yhteyttä osoitteeseen 10.0.0.251 portissa 1502 ei saada, 100 % pakettihävikki

Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin valintaikkunasta "Test communication" (sulkemiskuvake X oikeassa yläkulmassa), jossa näkyy virhe. Ensimmäinen ruutu, punainen teksti: "Unable to communicate with device." Toinen ruutu, punainen teksti: "Unable to communicate with 10.0.0.251 on port 1502. Check if service is enabled on device, port number is correct and device is reachable on the network." sekä "PING 10.0.0.251 (10.0.0.251) 56(84) bytes of data." ja "--- 10.0.0.251 ping statistics ---" ja "2 packets transmitted, 0 received, 100% packet loss, time 1028ms". Alhaalla oikealla musta painike "Close".

Testi epäonnistuu: tiedonsiirtoa ei ole vielä otettu käyttöön laitteessa.

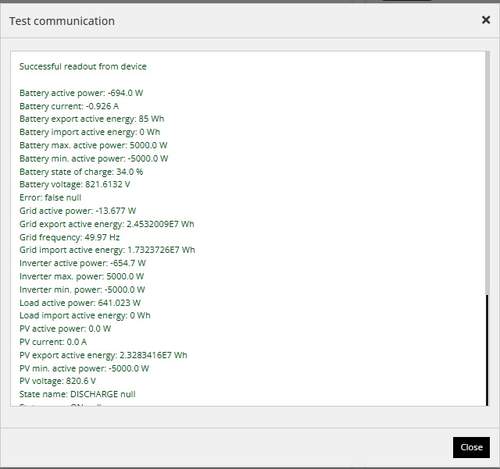

Test communication -valintaikkuna onnistuneella lukemalla: akun, verkon, invertterin, kuorman ja PV:n arvot

Kuvan tekstikuvaus

Kuvakaappaus valintaikkunasta "Test communication", jonka oikeassa yläkulmassa on sulkemiskuvake X ja oikeassa alakulmassa musta painike "Close". Vieritettävässä ruudussa vihreä teksti: "Successful readout from device". Sen alla rivit: Battery active power: -694.0 W; Battery current: -0.926 A; Battery export active energy: 85 Wh; Battery import active energy: 0 Wh; Battery max. active power: 5000.0 W; Battery min. active power: -5000.0 W; Battery state of charge: 34.0 %; Battery voltage: 821.6132 V; Error: false null; Grid active power: -13.677 W; Grid export active energy: 2.4532009E7 Wh; Grid frequency: 49.97 Hz; Grid import active energy: 1.7323726E7 Wh; Inverter active power: -654.7 W; Inverter max. power: 5000.0 W; Inverter min. power: -5000.0 W; Load active power: 641.023 W; Load import active energy: 0 Wh; PV active power: 0.0 W; PV current: 0.0 A; PV export active energy: 2.3283416E7 Wh; PV min. active power: -5000.0 W; PV voltage: 820.6 V; State name: DISCHARGE null. Yksi rivi on vielä alla, ja se leikkautuu ruudun reunaan.

Testi onnistuu: reaaliaikaiset arvot vahvistavat, että tiedonsiirto toimii.

✅

Lisäys onnistui Kun testi onnistuu, tallenna napauttamalla Done. Uusi laite näkyy laiteluettelossa tyyppinsä ja liittyvien luokkiensa (esim. akusto, verkko, PV-järjestelmä) kanssa, ja näkyviin tulee onnistumisilmoitus. Lisää muut laitteet samalla tavalla valinnalla + Add device.

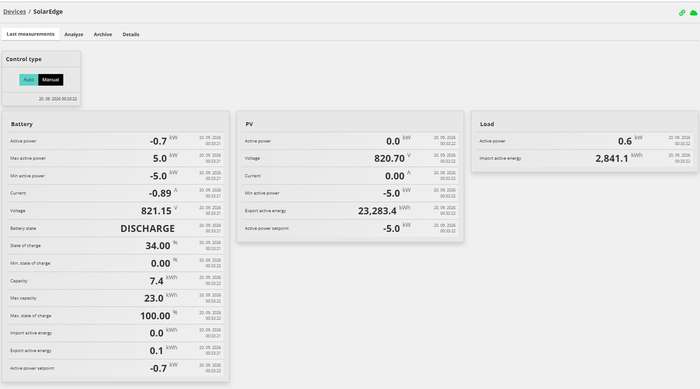

Reduxi Cloud, SolarEdge-laite, Last measurements: akku DISCHARGE, varaustaso 34 prosenttia, PV- ja Load-arvot
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Cloudin laitesivusta laitteelle nimeltä SolarEdge. Polku: Devices / SolarEdge. Välilehdet: Last measurements (valittuna), Analyze, Archive, Details. Oikeassa yläkulmassa vihreä linkkikuvake ja vihreä pilvikuvake. Ruutu Control type: kaksi painiketta, Auto (vihreä, vaalea) ja Manual (musta), niiden alla aikaleima (pieni). Ruutu Battery: Active power -0.7 kW; Max active power 5.0 kW; Min active power -5.0 kW; Current -0.89 A; Voltage 821.15 V; Battery state DISCHARGE; State of charge 34.00 %; Min. state of charge 0.00 %; Capacity 7.4 kWh; Max capacity 23.0 kWh; Max. state of charge 100.00 %; Import active energy 0.0 kWh; Export active energy 0.1 kWh; Active power setpoint -0.7 kW. Ruutu PV: Active power 0.0 kW; Voltage 820.70 V; Current 0.00 A; Min active power -5.0 kW; Export active energy 23,283.4 kWh; Active power setpoint -5.0 kW. Ruutu Load: Active power 0.6 kW; Import active energy 2,841.1 kWh. Jokaisen arvon vieressä on pieni päivämäärän ja kellonajan aikaleima.

Laitteen oma sivu kohdassa "Last measurements": reaaliaikaiset Battery-, PV- ja Load-tiedot, kun yhteys on muodostettu.

✓ Yhteenveto

Tili ja sijainti (kohdat 1–2): Luo Reduxi-tili ja määritä sijainti oikealla osoitteella, koordinaateilla ja aikavyöhykkeellä.

Yhdistä ja määritä (kohdat 3–4): Kytke Controller virtaan, liitä se verkkoon Wi‑Fi-yhteydellä tai Ethernetillä ja tee ohjattu käyttöönotto loppuun: verkkoliittymän arvot, verkonhaltijan rajat ja verkkoasetukset.

Viimeistele asetukset (kohta 5): Napauta onnistumisnäytöllä Add devices, niin pääset suoraan paikalliseen käyttöliittymään. Haluatko määrittää ilmoitukset ja tarkistaa sovelluksen kojelaudan ensin? Napauta silloin Finish setup. Sekin on kuvattu valinnaisena vaiheena.

Lisää ensimmäinen laite (kohta 6): Lisää invertteri, akusto, sähköauton latauspiste tai muu laite Configuratorin kautta paikallisessa käyttöliittymässä (tai tunneliyhteydellä).

Kun kaikki on yhdistetty: tarkista kojelauta ja katso Common issues, jos jokin näyttää väärältä. Sen jälkeen Controller on valmis päivittäiseen käyttöön.

→ Yleisiä ongelmia

Ongelma Ratkaisu
QR-koodia ei tunnisteta Varmista, että valaistus on riittävä, ja pidä kameraa vakaasti sopivalla etäisyydellä tarrasta. Käytä skannerin taskulamppukuvaketta, jos on pimeää. Puhdista kameran linssi, jos kuva on epätarkka. Jos koodi ei vieläkään skannaudu, napauta oikeassa alakulmassa Add manually ja yhdistä Controllerin omaan Wi‑Fi-verkkoon (katso Connect manually).
Reduxi-laitetta ei löydy Tarkista, että älypuhelin on edelleen yhdistettynä Controllerin Wi‑Fi-tukiasemaan (puhelimen Wi‑Fi-asetuksissa, ei pelkästään Reduxi Appissa). Jotkin puhelimet katkaisevat yhteyden verkkoihin, joissa ei ole internetiä, jonkin ajan kuluttua. Jos yhteys on katkennut, yhdistä uudelleen käsin, käynnistä Controller uudelleen (virta pois ja päälle) ja aloita yhteyden muodostus alusta.
Wi‑Fi-yhteys epäonnistuu tai Controller ei liity verkkoon Tarkista verkon nimi (SSID) ja salasana kirjoitusvirheiden varalta. Molemmissa isot ja pienet kirjaimet ovat merkitseviä. Varmista, että verkko on 2,4 GHz:n verkko (useimmat IoT-laitteet, myös Controller, eivät tue pelkkiä 5 GHz:n verkkoja) ja että signaali on riittävän vahva asennuspaikalla. Yritä uudelleen valinnalla Manual network setup, jos verkko ei näy luettelossa.
Paikalliseen käyttöliittymään (Configurator) ei saada yhteyttä Varmista, että käyttämäsi laite on samassa verkossa kuin Controller. Tarkista nykyinen IP-osoite sovelluksessa kohdasta Settings → Reduxi devices. Jos et ole paikallisessa verkossa, käytä sen sijaan tunneliyhteyttä. Jos käytössä on kiinteä IP-osoite, varmista, ettei se ole ristiriidassa verkon toisen laitteen kanssa.
Tunneliyhteys ei aktivoidu tai aikakatkaistaan Varmista, että Controllerilla on toimiva internetyhteys (Wi‑Fi, Ethernet tai SIM) ja että se näkyy sovelluksessa tilassa Connected. Tunneliyhteyden muodostuminen voi kestää hetken. Odota ja yritä uudelleen, ennen kuin oletat sen epäonnistuneen.
Säätiedot tai ennusteet näyttävät epätarkoilta Tarkista, että sijaintitiedon käyttö sallittiin määrityksen aikana (katso vaihe 2) ja että sijaintiin tallennetut koordinaatit vastaavat todellista asennuspaikkaa.
Verkon seurannan tai rajoituksen arvot näyttävät väärältä Tarkista sulakearvot sekä tuonti- ja vientitehorajat kohdassa Grid settings ja vertaa niitä mittarikaappiin ja verkonhaltijan vaatimuksiin. Varmista myös, että käytit verkkosi jännitteelle oikeaa tapaa (230 V/400 V tai muu jännite).
Yhteystesti uuteen laitteeseen epäonnistuu Varmista ensin, että laite on kytketty tiedonsiirtotilaan (Modbus TCP, Modbus RTU, OCPP jne.) sen valmistajan omassa sovelluksessa tai verkkokäyttöliittymässä. Tämä on yleisin syy. Tarkista sitten kohdelaitteen IP-osoite, portti ja Modbus unit ID sekä sen verkko- tai RS485-johdotus. Varmista, että lisättävä laite on samassa verkossa kuin Controller ja ettei palomuuri estä yhteyttä.

Liittyy seuraavaan
