1 P1 Ultra ja P1 Ultra Pro

1.1 Laitteen kuvaus

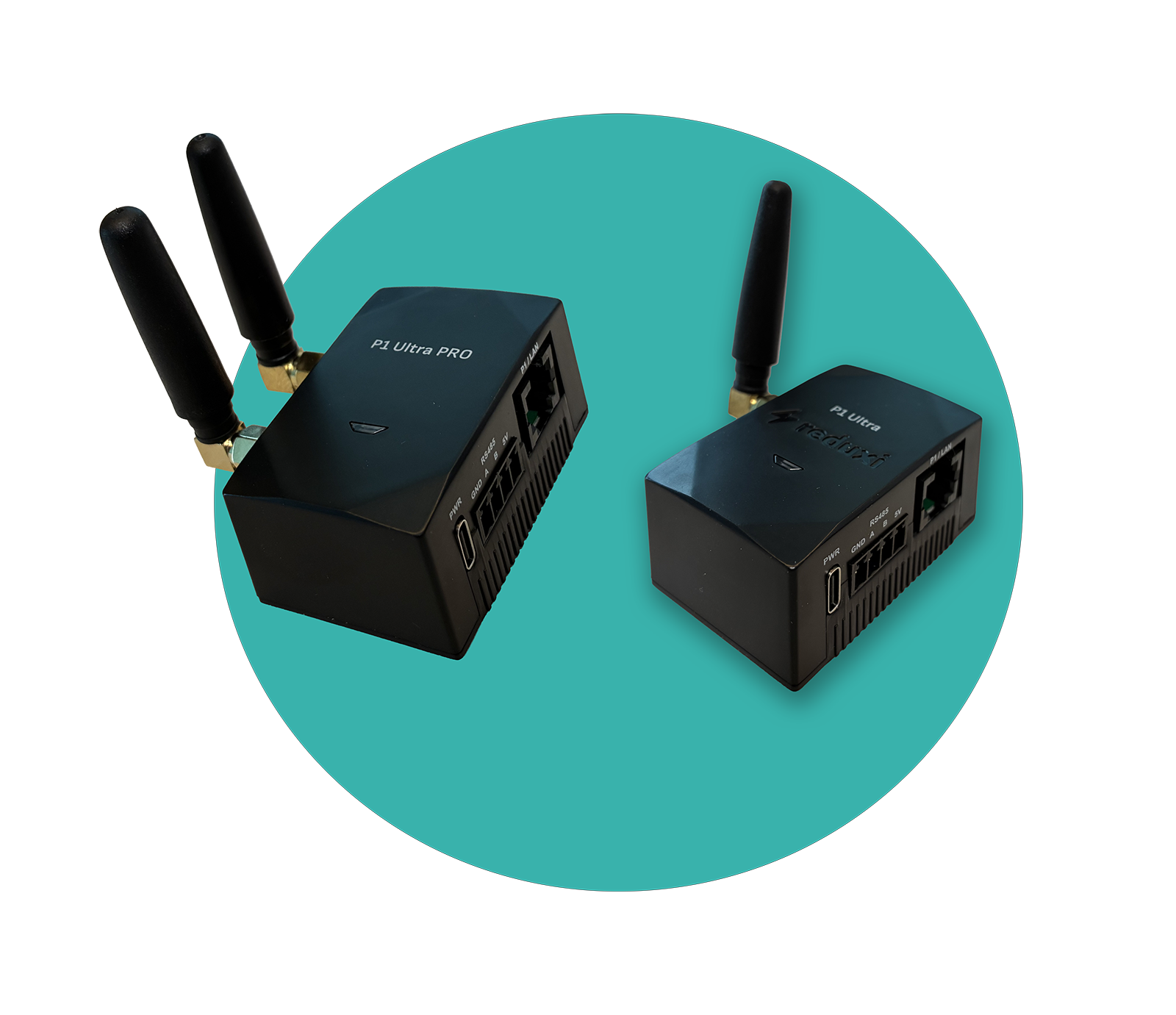

Laite kerää tietoja älymittarista ja muuntaa mittarin tiedonsiirron TCP/IP-tiedonsiirroksi. Se välittää tiedot Reduxi Controllerille.

P1 Ultra Pro tukee lisäksi LTE-yhteyttä SIM-kortilla ja ulkoisella LTE-antennilla. LTE-määrityksen löydät kohdasta ⁠kohta 4⁠.

Tuettu liitäntä ja tiedonsiirtoprotokolla riippuvat älymittarin mallista ja maasta.

1.2 Tuetut mittariliitännät ja tiedonsiirtoprotokollat

Mittariliitännät:

• P1 / HAN / I1
• TTL (P1) RJ12-liitännän kautta
• M-Bus 2-johtimisella kytkennällä, RJ12- tai RJ45-liitännän kautta
• RS485 2-johtimisella kytkennällä

Tiedonsiirtoprotokollat:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Tarkista tuettujen älymittarimallien luettelo: Tuettujen laitteiden luettelo.

2 Tarvittavat välineet

Tarvitset seuraavat osat:

• Reduxi P1 Ultra tai P1 Ultra Pro
• Laitteen virtalähde
• RJ12-kaapeli (mukana) tai kaapeli, jossa johtimet ovat samassa järjestyksessä molemmissa päissä (1:1-kytkentä)
• Älymittari, jonka HAN/P1-portti on aktivoitu
• P1 Ultra Pro LTE:llä: aktiivinen SIM-kortti ja ulkoinen LTE-antenni
• Reduxi Controller samassa verkossa
• Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa

3 Laitteen liittäminen älymittariin

3.1 Laitteen liitännät

P1 Ultran liitännät

Kuvan tekstikuvaus

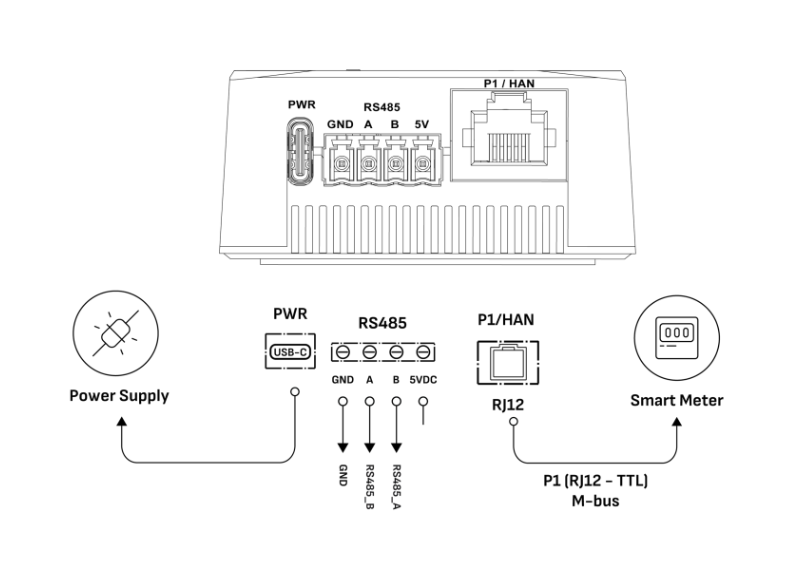

Kaavio P1 Ultran liitännöistä. Ylhäällä: ääriviivapiirros laitteesta liitinpuolelta katsottuna, merkinnät PWR (USB-C-portti), RS485 ja liittimet GND, A, B, 5V sekä P1 / HAN (RJ12-liitäntä). Sen alla liitäntäkaavio. Vasemmalla: Power Supply (virtapistokkeen kuvake), nuolella yhdistetty kohtaan PWR (USB-C). Keskellä: RS485-riviliitin, liittimet GND, A, B, 5VDC; nuolet liittimistä GND, A ja B johtavat alas merkintöihin GND, RS485_B ja RS485_A (5VDC:ssä on lyhyt viiva ilman nuolta). Oikealla: P1/HAN, RJ12, yhdistetty viivalla, jonka merkintä on P1 (RJ12 - TTL) M-bus, älymittariin (Smart Meter, mittarikuvake).

3.2 P1 / HAN (RJ12)

Tämä tiedonsiirtoliitin yhdistää laitteen älymittariin. Liitä se mukana toimitetulla RJ12-kaapelilla älymittarin aktivoituun HAN/P1-porttiin.

Tarkista, mitkä älymittarit ovat tuettuja:

3.3 M-Bus

P1 Ultra ja P1 Ultra Pro kommunikoivat yhteensopivien älymittarien kanssa M-Busin kautta. M-Busin voi liittää seuraavilla tavoilla:

• 2-johtiminen M-Bus-kytkentä: nasta 3 – M-Bus +, nasta 4 – M-Bus –
• RJ12-liitin
• RJ45-liitin

Liitä kaksi M-Bus-johdinta älymittarista RJ12-liittimen nastoihin 3 ja 4.

3.4 Liittäminen älymittariin

4 P1 Ultran määritys

4.1 Yhdistäminen Wi‑Fi-verkkoon

1

Kytke laitteeseen virta

Liitä laite virtalähteeseen.

2

Yhdistä laitteen verkkoon

Etsi puhelimella tai tietokoneella Wi‑Fi-verkko P1WIFI ja yhdistä siihen.

3

Avaa verkkokäyttöliittymä

Avaa verkkoselain ja siirry osoitteeseen http://p1wifi.local

4

Log in

Käyttäjänimi: admin
Salasana: painettu laitteen tarraan.

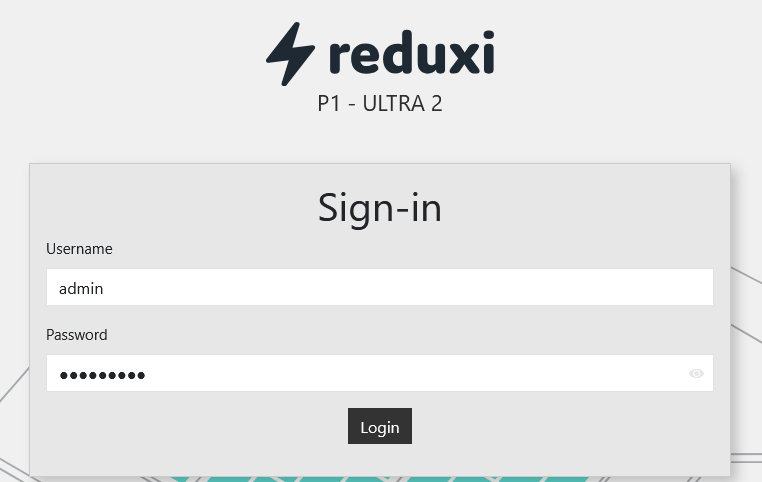

P1 Ultran kirjautumissivu

Kuvan tekstikuvaus

Kuvakaappaus P1 Ultran verkkokäyttöliittymän kirjautumissivusta. Reduxi-logo (salama ja sana reduxi) ja sen alla teksti P1 - ULTRA 2. Harmaa Sign-in-ruutu otsikolla Sign-in. Username: admin. Password: kenttä täytetty, merkit piilotettu pisteiksi, oikealla silmäkuvake. Tumma Login-painike.

5

Syötä Wi‑Fi-tunnukset

Syötä paikallisen Wi‑Fi-verkkosi tunnukset. Suosittelemme määrittämään laitteelle kiinteän IP-osoitteen. Napsauta sitten oikeasta alakulmasta Save. Laite yhdistyy valittuun Wi‑Fi-verkkoon ja käyttää määritettyä IP-osoitetta.

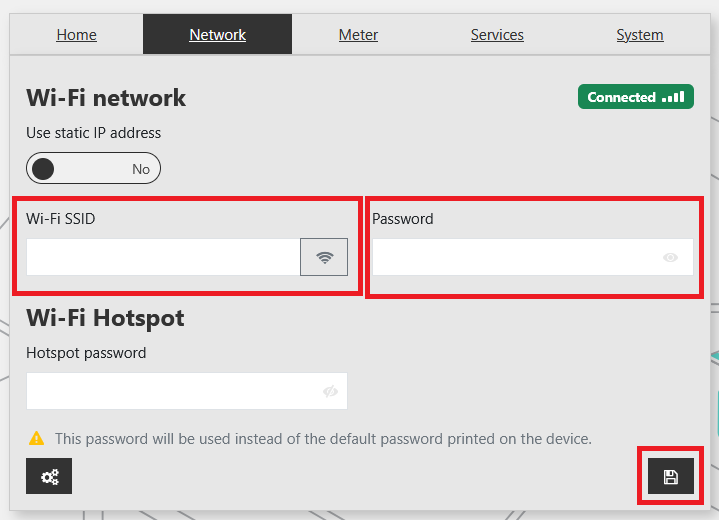

Network-välilehti: Wi‑Fi SSID ja salasana

Kuvan tekstikuvaus

Kuvakaappaus P1 Ultran verkkokäyttöliittymän Network-välilehdestä. Ylhäällä välilehdet: Home, Network (valittu, tumma), Meter, Services, System. Osio Wi-Fi network vihreällä tilamerkillä Connected (signaalipalkit). Use static IP address: kytkin, jossa teksti No (pois päältä). Wi-Fi SSID: syöttökenttä, tyhjä, oikealla Wi-Fi-haun painike, punaisessa kehyksessä. Password: syöttökenttä, tyhjä, silmäkuvake, punaisessa kehyksessä. Osio Wi-Fi Hotspot: Hotspot password: syöttökenttä, tyhjä, silmäkuvake. Varoitusteksti: This password will be used instead of the default password printed on the device. Painikkeet alareunassa: tumma rattaan painike vasemmalla; tumma tallennuspainike (levykekuvake) oikealla, punaisessa kehyksessä.

4.2 Mittariasetukset

Määritä Meter-välilehdellä:

• Country
• Meter type
• Meter name

Jos älymittarissa on salaus käytössä, syötä myös tarvittavat salausparametrit.

Jos mittarissa käytetään virtamuuntajia (CT), napsauta alareunan lisäasetuskuvaketta. Siellä määrität CT- ja VT-suhteet.

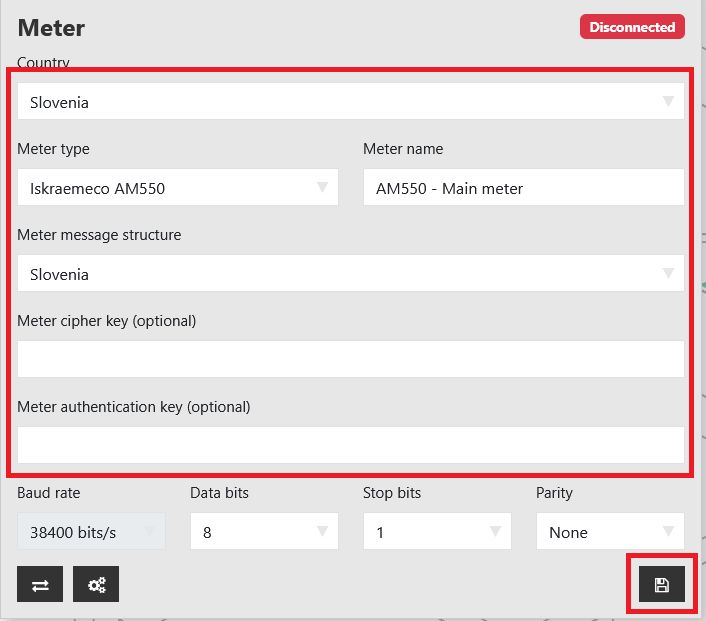

Meter-välilehti

Kuvan tekstikuvaus

Kuvakaappaus P1 Ultran verkkokäyttöliittymän Meter-välilehdestä. Otsikko Meter ja oikeassa yläkulmassa punainen merkki Disconnected. Punainen kehys ympäröi lomakekentät: Country: Slovenia (avattava valikko); Meter type: Iskraemeco AM550 (avattava valikko); Meter name: AM550 - Main meter; Meter message structure: Slovenia (avattava valikko); Meter cipher key (optional): tyhjä; Meter authentication key (optional): tyhjä. Kehyksen alla: Baud rate: 38400 bits/s (himmennetty); Data bits: 8; Stop bits: 1; Parity: None. Painikkeet alareunassa: tumma kahden nuolen painike vasemmalla, tumma rattaan painike ja tumma tallennuspainike (levykekuvake) oikealla, merkitty punaisella kehyksellä.

4.3 Palveluasetukset

Valitse kohdassa Modbus toinen kahdesta tiedonsiirtovaihtoehdosta.

Vaihtoehto 1: Modbus TCP/IP

Modbus TCP/IP

Kuvan tekstikuvaus

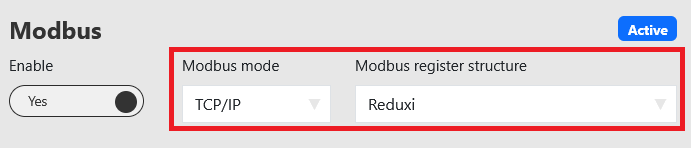

Kuvakaappaus P1 Ultran asetusten Modbus-osiosta. Otsikko Modbus ja oikeassa yläkulmassa sininen merkki Active. Enable: kytkin, jossa teksti Yes (päällä). Punainen kehys ympäröi kaksi avattavaa valikkoa: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Vaihtoehto 2: Modbus RTU (RS485)

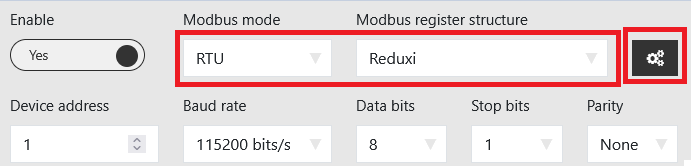

Modbus RTU (RS485)

Kuvan tekstikuvaus

Kuvakaappaus P1 Ultran Modbus-asetuksista, tila RTU. Enable: kytkin, jossa teksti Yes (päällä). Modbus mode: RTU (avattava valikko, punaisessa kehyksessä); Modbus register structure: Reduxi (avattava valikko, samassa punaisessa kehyksessä). Erillinen punainen kehys merkitsee tumman asetuspainikkeen (rattaan kuvake) oikealla. Toinen rivi: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 LTE-yhteys (P1 Ultra Pro)

P1 Ultra Pro tukee myös LTE-yhteyttä SIM-kortilla ja ulkoisella LTE-antennilla.

1

Aseta SIM-kortti paikalleen

Aseta aktiivinen SIM-kortti P1 Ultra Prohon.

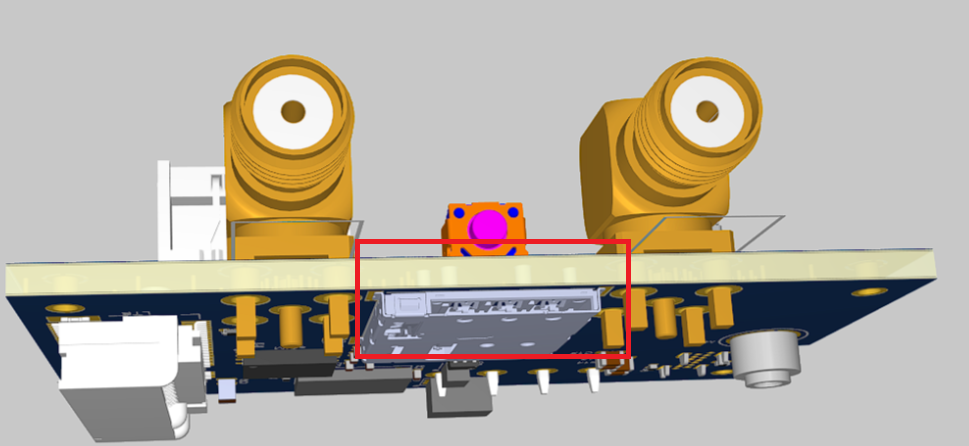

SIM-korttipaikka

Kuvan tekstikuvaus

Renderöity kuva P1 Ultra Pro -piirilevystä sivulta katsottuna. Beigereunainen levy, jonka alapuoli on sininen, kaksi kultaista antenniliitintä pystyssä levyllä (vasemmalla ja oikealla), niiden välissä pieni punaoranssi komponentti, jonka keskusta on vaaleanpunainen, vasemmalla valkoinen liitin ja vasemmalla alhaalla harmaa liitin sekä kultaisia nastoja alapuolella. Punainen suorakulmio merkitsee SIM-korttipaikan, joka on litteä metallikomponentti levyn alapuolella keskellä. Tekstiä ei näy.

2

Liitä antenni

Liitä ulkoinen LTE-antenni.

3

Ota mobiiliverkko käyttöön

Ota Mobile network käyttöön.

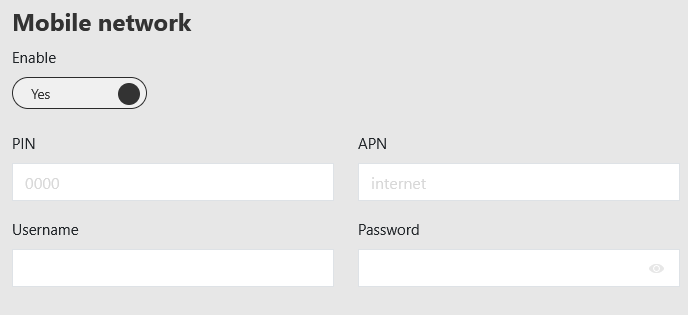

Mobile network -asetukset

Kuvan tekstikuvaus

Kuvakaappaus P1 Ultra Pron Mobile network -asetuksista. Otsikko Mobile network. Enable: kytkin, jossa teksti Yes (päällä). Kentät: PIN: tyhjä, kentässä harmaa esimerkkiteksti (arvoa ei kirjoiteta tähän); APN: tyhjä, harmaa paikkamerkkiteksti internet; Username: tyhjä; Password: tyhjä, silmäkuvake.

4

Syötä APN

Syötä mobiilioperaattorisi vaatimat APN-asetukset.

5

Syötä käyttötiedot

Jos operaattori sitä vaatii, syötä käyttäjänimi, salasana ja SIM-kortin PIN-koodi.

6

Tallenna

Tallenna määritys ja tarkista, että LTE-yhteys on aktiivinen.

Tarvittavat APN-asetukset riippuvat mobiilioperaattorista.

5 Kirjautuminen Reduxin verkkokäyttöliittymään

Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:

Ota tunneliyhteys käyttöön (vaihe 3)

Kuvan tekstikuvaus

Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.

Open configurator (vaihe 4)

Kuvan tekstikuvaus

Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.

Reduxi Controllerin kirjautumisnäyttö

Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.

Ohjaimen verkkokäyttöliittymä kirjautumisen jälkeen

Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.

6 P1 Ultran lisääminen Reduxiin

Näillä vaiheilla lisäät uuden P1 Ultran tai muokkaat olemassa olevaa.

6.1 Perusasetukset

Kirjaudu sisään Reduxi Configuratoriin (katso ⁠kohta 5⁠) ja napsauta + Add device.

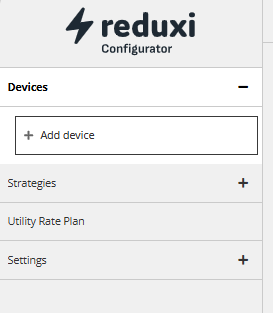

Add device -painike

Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin vasemmasta valikosta reduxi Configurator -logon alla. Valikon kohdat: Devices (laajennettuna, miinusmerkki), jonka sisällä painike '+ Add device' (ääriviiva); Strategies (plusmerkki); Utility Rate Plan; Settings (plusmerkki). Oikea puoli on tyhjä valkoinen.

Valitse perusasetukset.

Perusasetukset

Kuvan tekstikuvaus

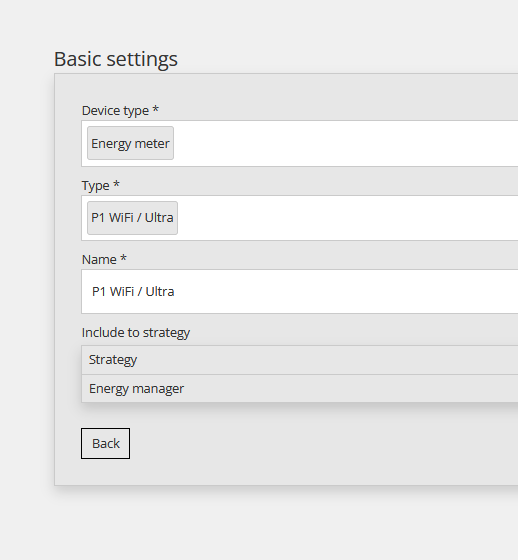

Kuvakaappaus Reduxi Configuratorin lomakkeesta Basic settings, rajattu oikeasta reunasta. Kentät: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Osio Include to strategy ja taulukko, jonka näkyvät rivit ovat Strategy (otsikkorivi) ja Energy manager (oikealla olevat sarakkeet leikkautuvat pois). Painike Back vasemmassa alakulmassa.

6.2 Tiedonsiirtoasetukset

Syötä tiedonsiirtokanavan asetuksiin parametrit, jotka vastaavat yhteyttäsi älymittariin.

Tiedonsiirtoasetukset

Kuvan tekstikuvaus

Pieni kuvakaappaus Reduxi Configuratorin lomakkeesta Communication channel. Kenttä Connection * on avattava valikko, jonka nykyinen arvo on TCP/IP ja jonka avoimessa luettelossa on kolme vaihtoehtoa: TCP/IP (korostettu), Local serial port, MQTT. Luettelon alla näkyy osittain otsikko Port * (leikkautuu pois).

Esimerkki TCP/IP:lle:

TCP/IP-esimerkki

Kuvan tekstikuvaus

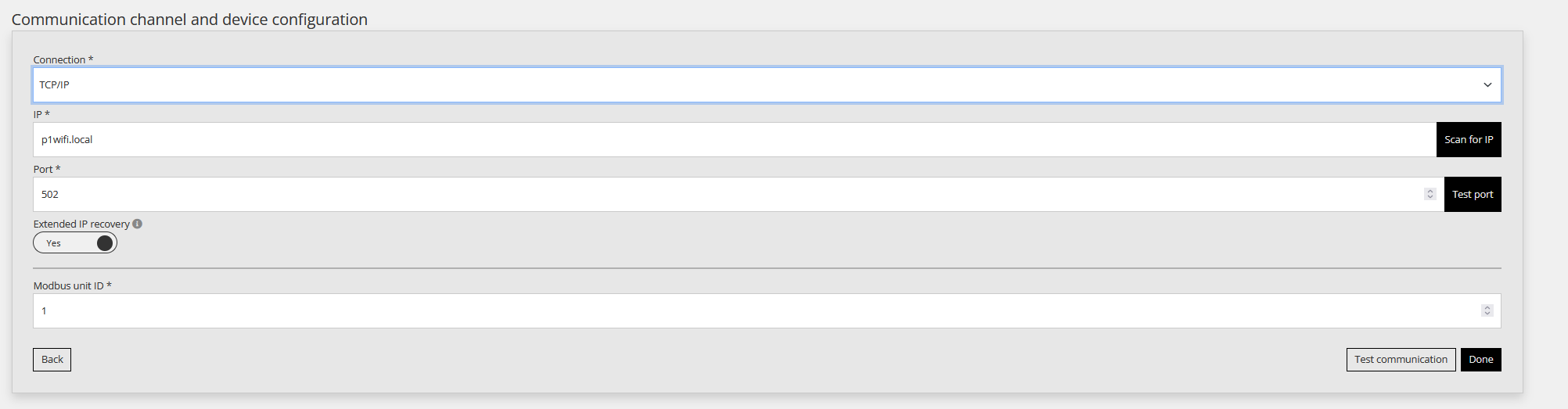

Kuvakaappaus Reduxi Configuratorin lomakkeesta Communication channel and device configuration (TCP/IP-esimerkki). Kentät: Connection *: TCP/IP (avattava valikko, kohdistettu, sininen reunus); IP *: p1wifi.local, oikealla musta Scan for IP -painike; Port *: 502, oikealla musta Test port -painike; Extended IP recovery (infokuvake): kytkin, jossa teksti Yes (päällä); Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (musta, oikealla).

Voit syöttää p1wifi.local tai P1 Ultran verkkokäyttöliittymässä määrittämäsi IP-osoitteen.

6.3 Tiedonsiirron testaus

Napsauta Test communication velhon alareunasta. Se lukee P1 Ultran kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vain Done luo laitteen.

Test communication -painike

Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.

Done-painike

Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.

Jos testi epäonnistuu, tarkista:

• RJ12-kaapelin liitäntä
• Wi‑Fi-yhteys
• IP-osoite
• Viestirakenne
• HAN-portin aktivointi älymittarissa

7 Lukemien tarkistus

7.1 Last measurements

Kun tiedonsiirto on muodostettu, tarkista arvot lisätestinä Reduxi Configuratorin kohdasta Devices.

7.2 Reduxi-ohjauksen käyttöönotto

Jos haluat käyttää mittaritietoja Reduxi-strategiassa, tarkista laiteasetukset Reduxi Configuratorin kohdasta Devices.

Voit saavuttaa maksimaalisen joustavuuden ja pienentää energiakustannuksia dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittelemällä strategian artikkelin Reduxi Controllerin strategiat mukaisesti.

8 LED-merkkivalot ja tehdasasetusten palautus

8.1 LED-merkkivalot

LED-merkkivalot näyttävät laitteen nykyisen tilan:

8.2 Tehdasasetusten palautus

Suosittelemme tehdasasetusten palautusta:

• kun vaihdat älymittarin
• kun vaihdat asennuspaikkaa
• kun yhteydessä on ongelmia
• ennen laitteen uudelleenmäärittämistä

9 Vianmääritys

Jos tiedonsiirto ei toimi, tarkista seuraavat asiat.

9.1 Yhteys älymittariin

• HAN/P1-portin on oltava aktivoitu.
• RJ12-kaapelin on oltava kytketty oikein.
• Kaapelin on oltava 1:1-kytkentäinen.

9.2 Pääsy muuntimeen

Yritä avata http://p1wifi.local tai muuntimen IP-osoite.

9.3 Paikallisverkko

• Muuntimen on oltava samassa verkossa kuin Reduxi Controller.
• Tarkista Wi‑Fi-signaalin voimakkuus.

9.4 Määritys

Tarkista:

• muuntimen IP-osoite
• viestirakenne
• valittu älymittarin malli

9.5 Tehdasasetusten palautus

Jos nämä vaiheet eivät ratkaise ongelmaa, palauta tehdasasetukset (katso ⁠kohta 8⁠) ja määritä laite uudelleen.

9.6 Älymittarit, joissa on useita HAN/P1-tiedonsiirtotyyppejä

Jotkin älymittarit tukevat useita HAN/P1-tiedonsiirtotyyppejä. Jos tiedonsiirrossa on ongelmia, tarkista:

• onko HAN-portti aktivoitu
• mitä tiedonsiirtoprotokollaa älymittari käyttää
• oletko valinnut Reduxi Configuratorissa oikean älymittarin mallin

✓ Yhteenveto

→ Yleisiä ongelmia

→ Aiheeseen liittyvät artikkelit

Sopivat oppaat Reduxin tietopankista:
