my-PV AC•THOR-, AC•THOR 9s- ja AC ELWA 2 -laitteiden liittäminen Reduxi Controlleriin

Liitä my-PV-tehonsäätimet ja lämmitysvastukset Reduxi Controlleriin Modbus TCP:llä, jolloin PV-ylijäämä ohjautuu automaattisesti käyttöveden ja lämmityksen lämmittämiseen.

⏱ noin 15–20 min
🔧 Reduxi Controller · my-PV AC•THOR / AC•THOR 9s / AC ELWA 2
🌐 Modbus TCP (LAN / Wi‑Fi reitittimen kautta)
🔢 Enintään 250 my-PV-laitetta ohjainta kohti
📄 Lataa PDF-tiedostona
my-PV AC ELWA 2, AC THOR, AC THOR 9s ja AC THOR -lämmitysvastukset

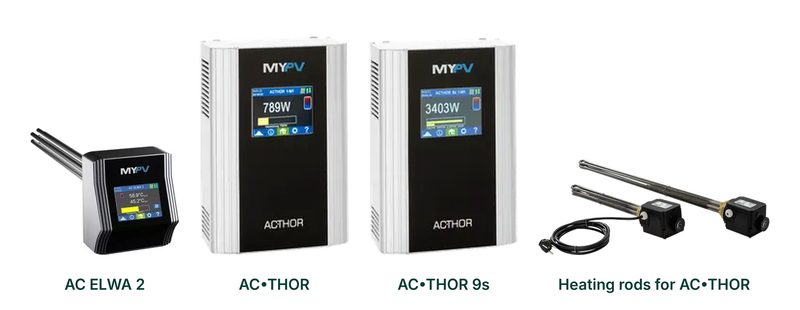

my-PV AC ELWA 2, AC•THOR ja AC•THOR 9s sekä lämmitysvastukset
Kuvan tekstikuvaus

Valokuvakollaasi neljästä my-PV-tuotteesta valkoista taustaa vasten, vasemmalta oikealle, kunkin alla tummanvihreä merkintä. AC ELWA 2: pieni musta laite, jonka etuosa on hopeinen ja jossa on värinäyttö, ja sen vasemmalle puolelle työntyy lämmitysvastus. AC•THOR: korkea valkoinen ja hopeinen seinälaite, jossa on musta etuosa, MYPV-logo, värinäyttö, jossa lukee 789W, ja näytön alle painettu nimi ACTHOR. AC•THOR 9s: samanlainen laite, jonka näytössä lukee 3403W. AC•THOR-lämmitysvastukset: kaksi pitkää metallivastusta mustilla liitäntälaatikoilla, toisessa musta kaapeli.

📋 Tässä artikkelissa
  1. Tekninen dokumentaatio
  2. Tarvittavat välineet
  3. Järjestelmän yleiskuva
  4. my-PV-laitteen määritys
  5. Kirjautuminen Reduxin verkkokäyttöliittymään
  6. my-PV-laitteen lisääminen Reduxiin
  7. Lukemien tarkistus ja ohjauksen käyttöönotto

1 Tekninen dokumentaatio

Lue ennen käyttöönottoa laitteen mukana toimitetut asennusohjeet ja ajantasainen my-PV-käyttöopas:

2 Tarvittavat välineet

  • Reduxi Controller – Stand Alone tai DIN-kiskoon
  • Verkon mittaus liittymispisteessä: jos PV-invertteri on liitetty Reduxiin ja sen älymittari luetaan invertterin kautta, erillistä mittaria ei tarvita. Jos my-PV-laite on Reduxi Controllerin ainoa laite, asenna energiamittari tai älymittari – katso tuettujen laitteiden luettelo
  • my-PV AC•THOR, AC•THOR 9s tai AC ELWA 2 uusimmalla laiteohjelmistolla
  • Verkkoyhteys (LAN tai Wi‑Fi) – my-PV-laite ja Reduxi Controller samassa verkossa, yhdistettyinä reitittimen kautta
  • Kannettava tietokone, tabletti tai älypuhelin internet-yhteydellä

3 Järjestelmän yleiskuva

AC•THOR tai AC ELWA 2 ja Reduxi Controller on liitetty samaan verkkoon reitittimen kautta. Tämän verkon kautta Reduxi Controller kertoo my-PV-laitteelle Modbus TCP:llä, kuinka paljon tehoa sen tulee käyttää – esimerkiksi nykyisen PV-ylijäämän.

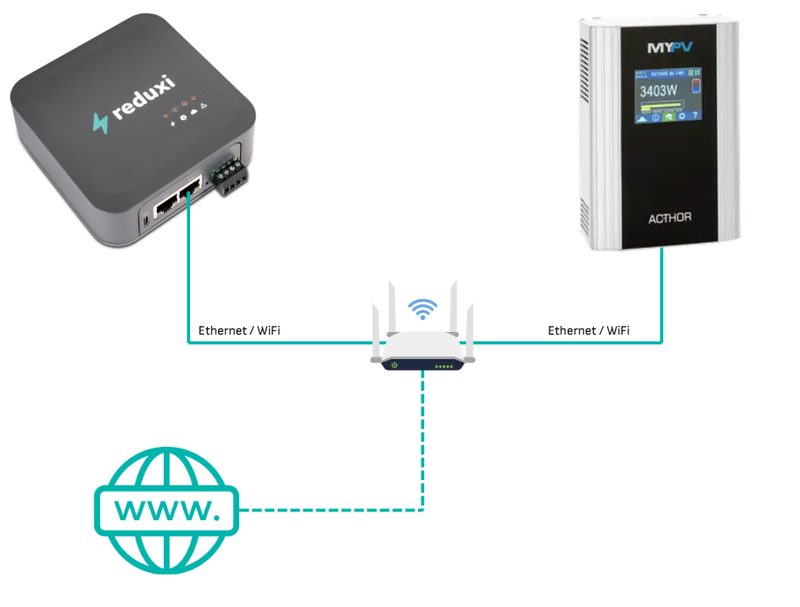

Kaavio: Reduxi Controller ja my-PV AC THOR yhdistyvät Ethernetillä tai WiFillä reitittimeen, jolla on internet-yhteys
AC•THOR / AC•THOR 9s reitittimen kautta
Kuvan tekstikuvaus

Kaavio valkoisella taustalla. Vasemmalla ylhäällä: tummanharmaa Reduxi-ohjainlaatikko, jossa reduxi-logo, kaksi Ethernet-porttia ja vihreä riviliitin oikealla sivulla. Oikealla ylhäällä: my-PV ACTHOR -laite, jossa MYPV-logo ja näyttö, jossa lukee 3403W. Keskellä: valkoinen reititin antenneineen ja Wi-Fi-symboli. Vasemmalla alhaalla: turkoosi maapallokuvake ja teksti www. Yhteydet: yhtenäinen turkoosi viiva Reduxi-ohjaimesta alas reitittimeen, merkintä Ethernet / WiFi; yhtenäinen turkoosi viiva ACTHOR-laitteesta alas reitittimeen, merkintä Ethernet / WiFi; katkoviivalla piirretty turkoosi viiva reitittimestä www-maapalloon (internet).

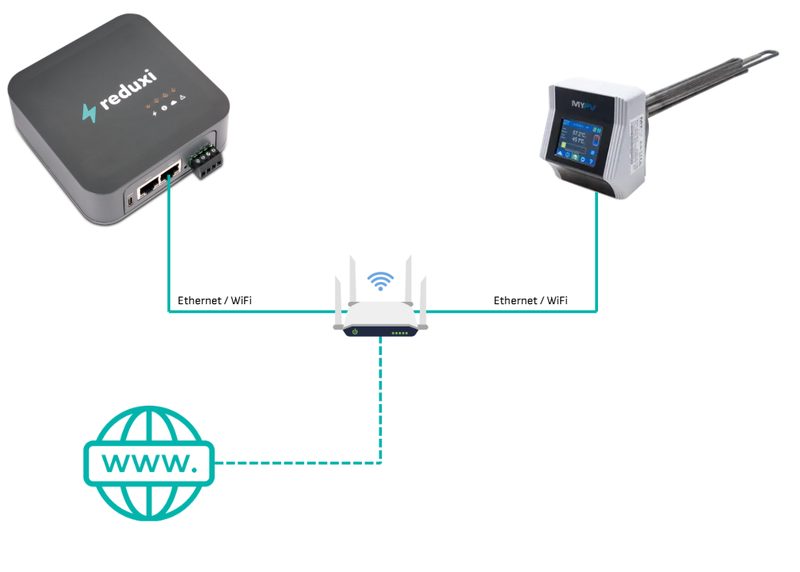

Kaavio: Reduxi Controller ja my-PV AC ELWA 2 yhdistyvät Ethernetillä tai WiFillä reitittimeen, jolla on internet-yhteys
AC ELWA 2 reitittimen kautta
Kuvan tekstikuvaus

Kaavio valkoisella taustalla. Vasemmalla ylhäällä: tummanharmaa Reduxi-ohjainlaatikko, jossa reduxi-logo, kaksi Ethernet-porttia ja vihreä riviliitin oikealla sivulla. Oikealla ylhäällä: my-PV AC ELWA 2 -laite, jossa MYPV-logo, värinäyttö ja metallinen lämmitysvastus, joka ulottuu oikealle ylös. Keskellä: valkoinen reititin antenneineen ja Wi-Fi-symboli. Vasemmalla alhaalla: turkoosi maapallokuvake ja teksti www. Yhteydet: yhtenäinen turkoosi viiva Reduxi-ohjaimesta alas reitittimeen, merkintä Ethernet / WiFi; yhtenäinen turkoosi viiva AC ELWA 2 -laitteesta alas reitittimeen, merkintä Ethernet / WiFi; katkoviivalla piirretty turkoosi viiva reitittimestä www-maapalloon (internet).

Liitä my-PV-laite reitittimeen verkkokaapelilla tai Wi‑Fi-yhteydellä. LAN-portti (merkitty) on laitteen alapuolella:

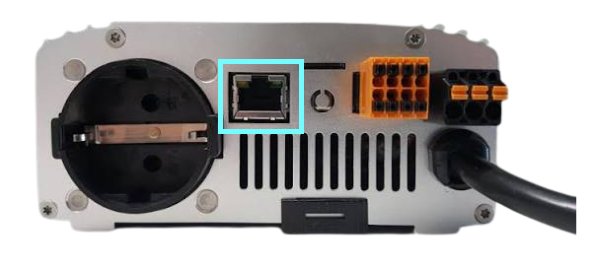

AC THORin alapuoli, LAN-portti korostettu syaaninsinisellä laatikolla
AC•THOR
Kuvan tekstikuvaus

Valokuva vaaleanharmaan metallilaitteen alapuolesta. Syaaninsininen (vaaleansininen) laatikko korostaa RJ45-verkkoporttia (LAN) ylhäällä keskellä. Sen vasemmalla puolella: pyöreä liitäntä upotetulla koskettimella (maadoitusklipsi näkyvissä). LAN-portin oikealla puolella: pieni pyöreä aukko, oranssi työntöliitinrimma, jossa on useita aukkoja, sekä musta pistokeliitin oranssein osin. Paksu musta kaapeli lähtee laitteesta oikealta puolelta. Tuuletusraot kulkevat alaosan keskellä. Näkyvällä alueella ei ole painettua tekstiä.

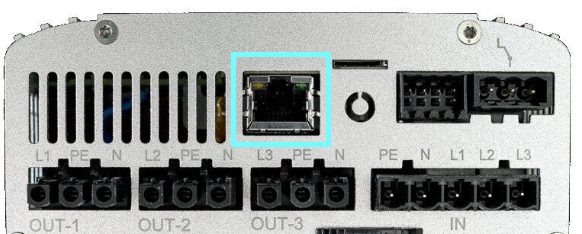

AC THOR 9s:n alapuolen liittimet, LAN-portti korostettu syaaninsinisellä laatikolla
AC•THOR 9s
Kuvan tekstikuvaus

Valokuva vaaleanharmaan laitteen alapuolen liitinpuolesta. Syaaninsininen (vaaleansininen) laatikko korostaa RJ45-verkkoporttia (LAN) ylhäällä keskellä. Vasemmalla: tuuletusraot. LAN-portin oikealla puolella: pyöreä painike tai aukko ja kaksi mustaa pistokeliitintä ylhäällä. Alarivissä mustia ruuvi- tai pistokeliittimiä, joissa on painetut merkinnät: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) ja IN (PE, N, L1, L2, L3). Pieni rako näkyy LAN-portin alueen yläpuolella oikealla.

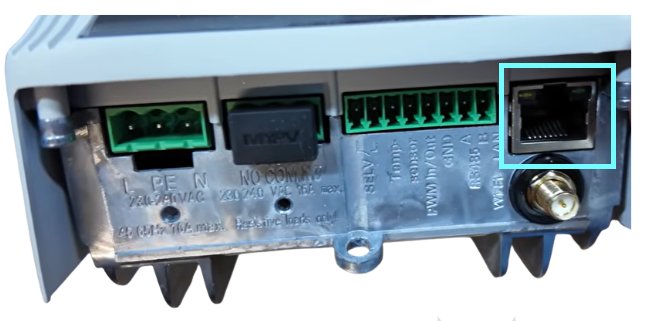

AC ELWA 2:n alapuoli, LAN-portti korostettu syaaninsinisellä laatikolla
AC ELWA 2
Kuvan tekstikuvaus

Valokuva harmaan laitteen alapuolen liitinalueesta, jossa syaaninsininen (vaaleansininen) laatikko RJ45-verkkoportin (LAN) ympärillä oikealla. Portin alapuolella on kultainen SMA-tyyppinen antenniliitin. Vasemmalta oikealle: vihreä 3-napainen pistoke, jossa merkinnät L, PE, N ja 230/240 VAC; musta kansi, jonka yläpuolella MYPV-logo, ja liitin, jossa merkinnät NO COMM ja 230/240 VAC sekä enimmäisvirta-arvo; vihreä 8-napainen pistoke, jossa metallilevyllä käännetyt merkinnät, mm. Temp-sensor, PWM In/Out, GND, RS485 A ja B, WiFi LAN.

⚠️
Älä liitä my-PV-laitetta samanaikaisesti suoraan invertteriin tai akustojärjestelmään my-PV-laitetta ohjaa yksinomaan Reduxi Controller. Invertterin tai akustojärjestelmän lisäksi antama suora ohjaus johtaa ristiriitaisiin asetusarvoihin.
ℹ️
Enintään 250 laitetta Teoriassa yksi Reduxi Controller voi ohjata enintään 250 my-PV-laitetta.

4 my-PV-laitteen määritys

Valmistele ensin my-PV-laite. Jatka sitten kohdasta ⁠kohta 5⁠.

4.1 Aseta ohjaustyypiksi "Modbus TCP"

Kuvissa on AC•THOR 9s, jonka näytön kieleksi on asetettu saksa – valikon kohdat ovat samoissa paikoissa myös muilla kielillä.

1
Avaa asetusvalikko
Napauta aloitusnäytön alareunasta rattaan kuvaketta.
2
Avaa "Steuerung" (Control)
Selaa nuolinäppäimillä kohtaan Setup 5/10 ja napauta Steuerung (Control).
3
Valitse Modbus TCP
Selaa nuolinäppäimillä kohtaan Steuerung 9/15 ja napauta Modbus TCP. Valittu kohta korostuu vihreällä.

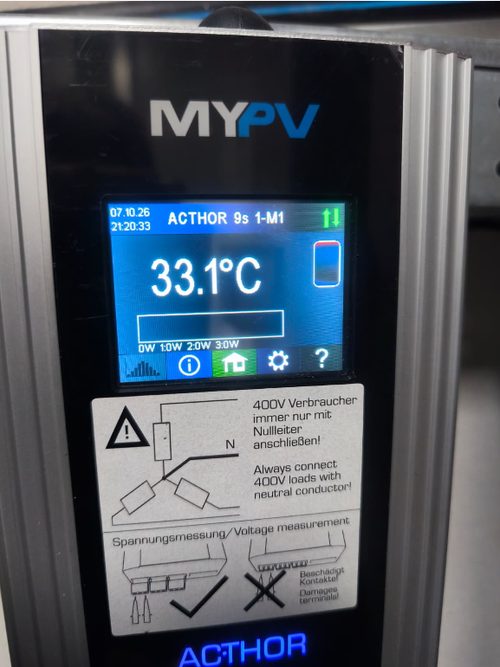

my-PV AC THORin aloitusnäyttö, jossa ACTHOR 9s 1-M1 ja 33.1°C, rattaan kuvake alareunassa
1 – Aloitusnäyttö: napauta rattaan kuvaketta
Kuvan tekstikuvaus

Valokuva my-PV-laitteen etupaneelista, jonka yläosassa on MYPV-logo ja alaosassa AC THOR -logo. Värinäytössä on aloitusnäyttö: päivämäärä ja kellonaika 07.10.26 21:20:33, laitteen nimi ACTHOR 9s 1-M1, vihreät ylös- ja alas-nuolet, suuri lämpötila 33.1°C, säiliösymboli oikealla, tehopalkki asteikolla 0W 1.0W 2.0W 3.0W. Alareunan kuvakepalkki: signaalipalkit, infokuvake, talokuvake (korostettu vihreällä, aloitusnäyttö), rattaan kuvake, kysymysmerkki. Näytön alla on valkoinen tarra, jossa on varoituskolmio ja kytkentäpiirros ja jossa lukee: 400V Verbraucher immer nur mit Nullleiter anschließen! [Kytke 400V:n kuormat aina vain nollajohtimen kanssa] ja Always connect 400V loads with neutral conductor!, sekä Spannungsmessung/Voltage measurement, jossa on rastitettu oikea ja yliviivattu väärä liitinpiirros (Beschädigt Kontakte / Damaged terminals).

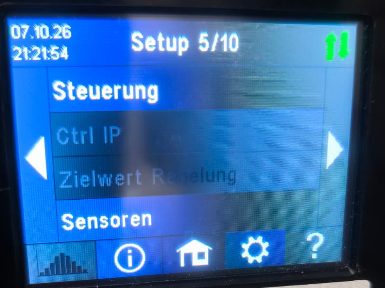

Laitteen näyttö Setup 5/10, valikon kohta Steuerung (Control) korostettuna
2 – Setup 5/10: Steuerung (Control)
Kuvan tekstikuvaus

Valokuva laitteen värinäytöstä, sininen tausta, valkoinen teksti. Yläpalkki: päivämäärä ja kellonaika 07.10.26 21:21:54, otsikko Setup 5/10, vihreät ylös- ja alas-nuolet. Valikko saksaksi: Steuerung [Ohjaus] (korostettu, kirkkaan valkoinen), Ctrl IP (himmennetty), Zielwert Regelung [tavoitearvon säätö] (himmennetty, heijastus peittää osittain), Sensoren [anturit] (kirkkaan valkoinen). Valkoinen nuoli vasemmalla ja oikealla puolella. Alareunan kuvakepalkki: signaalipalkit (himmennetty), infokuvake, talokuvake, rattaan kuvake (korostettu, vaaleampi sininen), kysymysmerkki. Kuvan oikea reuna on valkoinen.

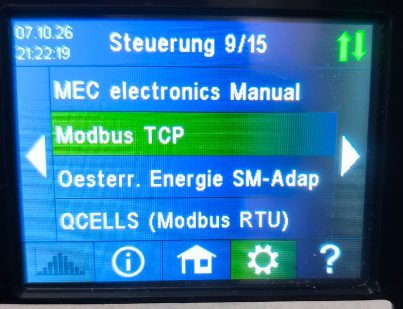

Laitteen näyttö Steuerung 9/15, valikon kohta Modbus TCP valittuna
3 – Steuerung 9/15: Modbus TCP valittuna
Kuvan tekstikuvaus

Valokuva laitteen värinäytöstä, sininen tausta, valkoinen teksti. Yläpalkki: päivämäärä ja kellonaika 07.10.26 21:22:19, otsikko Steuerung 9/15 [Ohjaus 9/15], vihreät ylös- ja alas-nuolet. Valikkoluettelo: MEC electronics Manual; Modbus TCP (korostettu vihreällä palkilla, valittu); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Valkoinen nuoli vasemmalla ja oikealla puolella. Alareunan kuvakepalkki: signaalipalkit (himmennetty), infokuvake, talokuvake, rattaan kuvake (korostettu vihreällä), kysymysmerkki. Kuvan oikea reuna on valkoinen.

ℹ️
Vaihtoehto: my-PV:n verkkokäyttöliittymäSaman asetuksen voi tehdä myös my-PV:n verkkokäyttöliittymässä. Asetus on yleensä nopeampi tehdä näytöllä, koska olet joka tapauksessa laitteen luona etkä tarvitse vielä sen IP-osoitetta.

4.2 Kiinteän IP-osoitteen määrittäminen

AC•THORin tai AC ELWA 2:n IP-osoitteen on oltava kiinteä. Muuten Reduxi Controller menettää yhteyden heti, kun reititin antaa uuden osoitteen. Tähän on kaksi tapaa:

  • Suositeltu – DHCP-varaus reitittimessä: jätä my-PV-laite DHCP-tilaan ja varaa sen nykyinen IP-osoite reitittimessä.
  • Kiinteä IP-osoite laitteessa: selaa näytöllä kohtaan Setup 3/10, aseta IP DHCP/statisch tilaan static ja syötä IP Adresse (IP-osoite), Subnetz Maske (aliverkon peite) ja Gateway Adresse (yhdyskäytävän osoite). Valitse osoite, joka on reitittimen DHCP-alueen ulkopuolella.

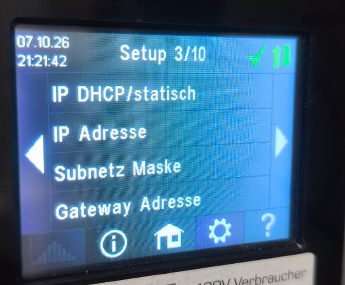

my-PV AC THORin näyttö, jossa verkkoasetussivu Setup 3/10 ja IP-osoitevalikko
Setup 3/10 – verkkoasetukset näytöllä
Kuvan tekstikuvaus

Valokuva laitteen pienestä värinäytöstä, sininen tausta ja valkoinen teksti. Yläpalkki: päivämäärä ja kellonaika 07.10.26 21:21:42, otsikko Setup 3/10, vihreä valintamerkki ja vihreät ylös- ja alas-nuolet. Valikkorivit saksaksi: IP DHCP/statisch [IP DHCP/kiinteä], IP Adresse [IP-osoite], Subnetz Maske [aliverkon peite], Gateway Adresse [yhdyskäytävän osoite]. Valkoinen nuoli osoittaa vasemmalle vasemmalla puolella ja toinen oikealle oikealla puolella. Alareunan kuvakepalkki: signaalipalkit (himmennetty), infokuvake, talokuvake, rattaan kuvake, kysymysmerkki. Näytön alapuolisen tarran alaosa näkyy osittain ja siinä lukee 400V Verbraucher. Kuvan oikea osa on valkoinen.

✅
Kirjaa IP-osoite muistiinTarvitset sitä kohdassa ⁠kohta 6.2⁠.

5 Kirjautuminen Reduxin verkkokäyttöliittymään

Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:

Etäyhteys
📱
Reduxi-sovellus
Tunneliyhteyden kautta · toimii mistä tahansa
🖥️
Verkkoselain
Paikallisverkossa · IP-osoitteella tai osoitteella reduxi.local
📱 5.1 Reduxi-sovelluksella
1
Avaa sovellus ja kirjaudu sisään
Käynnistä Reduxi-sovellus älypuhelimella tai tabletilla ja kirjaudu sisään tunnuksillasi.
2
Avaa Reduxi devices
Napauta valikkokuvaketta (kolme viivaa, vasemmalla ylhäällä) ja valitse Reduxi devices.
3
Ota tunneliyhteys käyttöön
Kytke tunneliyhteys päälle ja odota hetki, kunnes se on aktiivinen.
4
Avaa Configurator
Napauta Open configurator. Reduxin verkkokäyttöliittymä avautuu.
Reduxi-sovellus: valikkokuvake (2), Reduxi devices (3), Activate tunnel connection -painike (4)
Ota tunneliyhteys käyttöön
Kuvan tekstikuvaus

Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.

Reduxi-sovelluksen Open configurator -painike (vaihe 5) ja Reduxi Configuratorin tunneliyhteyden aloitusnäyttö (vaihe 6)
Open configurator
Kuvan tekstikuvaus

Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.

🖥️ 5.2 Verkkoselaimella
1
Avaa kirjautumissivu
Avaa samassa verkossa olevalla laitteella verkkoselain ja kirjoita ohjaimen IP-osoite tai http://reduxi.local.
Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.
2
Log in
Käyttäjänimi: admin · Salasana: admin (tehdasasetus)
Reduxi Configuratorin kirjautumissivu osoitteessa reduxi.local, osoiterivi merkitty
Reduxi Controllerin kirjautumisnäyttö
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.

Reduxi Configuratorin aloitusnäyttö kirjautumisen jälkeen: energiavirta, talo 24.20 kW, verkko 24.20 kW, EV charger 31.00 kW
Verkkokäyttöliittymä kirjautumisen jälkeen
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.

6 my-PV-laitteen lisääminen Reduxiin

ℹ️
Huomautus Reduxi on antanut my-PV:n käyttöön lisätietoja ja kuvia. my-PV ei vastaa tietojen oikeellisuudesta eikä näyttöjen ajantasaisuudesta.

6.1 Perusasetukset

1
Valitse + Add device
Valitse ohjaimen pääsivulla + Add device.
2
Määritä laite
Device type: HVAC
Type: myPV
Name: mikä tahansa nimi, esim. myPV AC Thor 9s
Include to strategy: valitse Regulated devices sille strategialle, jonka on tarkoitus ohjata my-PV-laitetta.
Vahvista painamalla Next.

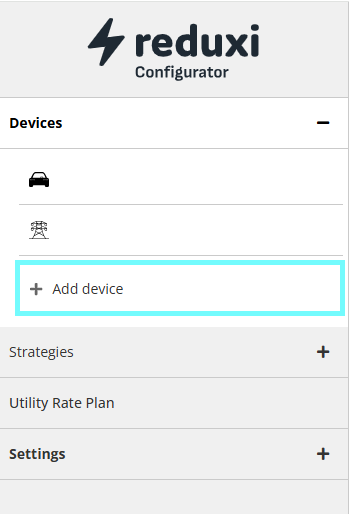

Reduxi Configuratorin valikko, jossa Add device -painike on korostettu Devices-osion alla
+ Add device
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin vasemmasta navigointivalikosta (logo reduxi Configurator ylhäällä). Osio Devices (laajennettuna, miinusmerkki) listaa kaksi laitekuvaketta: autokuvake ja sähköpylväskuvake. Niiden alla kohta + Add device on korostettu syaaninsinisellä laatikolla. Muut valikon kohdat: Strategies (plusmerkki), Utility Rate Plan, Settings (plusmerkki).

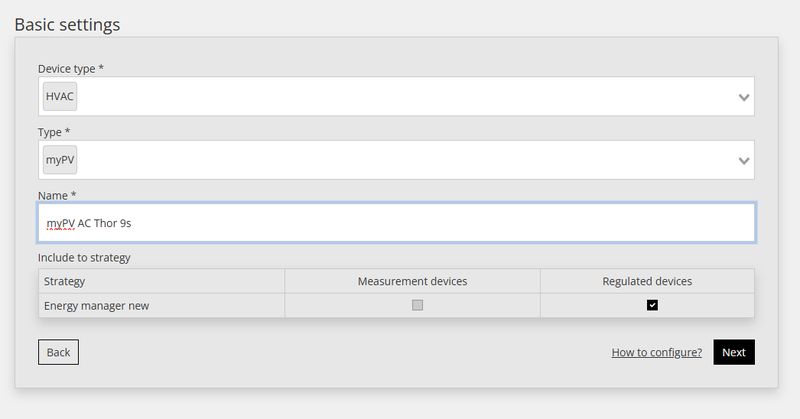

Reduxi Configuratorin Basic settings: device type HVAC, type myPV, name myPV AC Thor 9s
Device type HVAC, type myPV, nimi ja strategia
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin velhon vaiheesta Basic settings. Device type *: HVAC (avattava valikko). Type *: myPV (avattava valikko). Name *: myPV AC Thor 9s (kenttä aktiivinen, sininen reunus). Osio Include to strategy: taulukko, jonka sarakkeet ovat Strategy, Measurement devices, Regulated devices. Yksi rivi: Strategy: Energy manager new; Measurement devices: valintaruutu ei valittuna (himmennetty); Regulated devices: valintaruutu valittuna. Painikkeet: Back (ääriviiva, vasemmalla), linkki How to configure? ja Next (musta, oikealla).

6.2 Tiedonsiirtoasetukset

Syötä seuraavassa ikkunassa IP-asetukset. Portti ja Modbus unit ID täytetään automaattisesti.

Parametri Arvo
Yhteys TCP/IP
IP my-PV-laitteen IP-osoite (kiinteä, katso ⁠kohta 4.2⁠)
Portti 502 (täytetään automaattisesti)
Extended IP recovery Yes
Modbus unit ID 1 (täytetään automaattisesti)

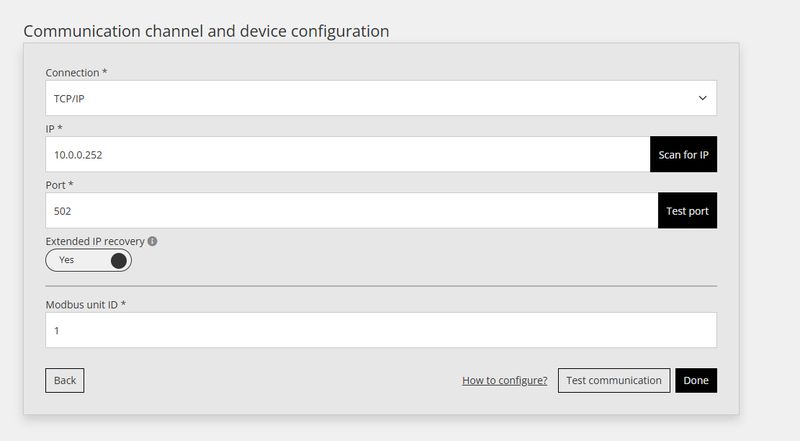

Reduxi Configuratorin tiedonsiirtoasetukset: TCP/IP, IP 10.0.0.252, portti 502, unit ID 1
Communication channel and device configuration
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin lomakkeesta Communication channel and device configuration. Connection *: TCP/IP (avattava valikko). IP *: 10.0.0.252, mustalla Scan for IP -painikkeella. Port *: 502, mustalla Test port -painikkeella. Extended IP recovery (infokuvake): kytkin asetettu tilaan Yes. Modbus unit ID *: 1. Painikkeet alareunassa: Back (ääriviiva, vasemmalla), linkki How to configure?, Test communication (ääriviiva) ja Done (musta).

ℹ️
IP-osoite ei tiedossa? Napsauta IP-kentän vieressä olevaa Scan for IP -painiketta, niin verkon laitteet listataan, tai tarkista reitittimen laiteluettelo. Test port tarkistaa, onko portti 502 tavoitettavissa.

6.3 Tiedonsiirron testaus

Napsauta Test communication tarkistaaksesi, voiko Reduxi Controller lukea tietoja my-PV-laitteesta.

✅
Testi onnistui Ikkunassa lukee "Successful readout from device", ja siinä näkyvät my-PV-laitteen nykyiset arvot (esim. mallin nimi, teho ja lämpötilat). Sulje ikkuna ja vahvista syötteet painamalla Done.

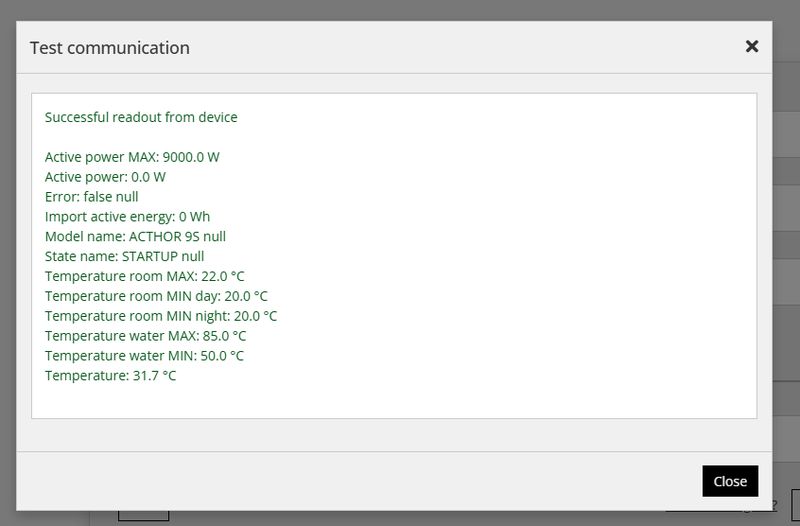

Reduxi Configuratorin Test communication -ikkuna: onnistunut luenta, malli ACTHOR 9S
Onnistunut testitulos (AC•THOR 9s)
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta (sulkemis-X oikeassa yläkulmassa) himmennetyn sivun päällä. Viesti vihreällä tekstillä: Successful readout from device. Luetellut arvot: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Painike: Close (musta, oikeassa alakulmassa).

⚠️
Testi epäonnistui Sulje ikkuna ja tarkista portti (502), IP-osoite ja my-PV-laitteen ohjaustyyppi Modbus TCP. Toista sitten testi. Jos tuloksen ping onnistuu, verkkoyhteys toimii ja syy on my-PV-laitteen portissa tai Modbus-asetuksessa. Katso myös ⁠Yleisiä ongelmia⁠.

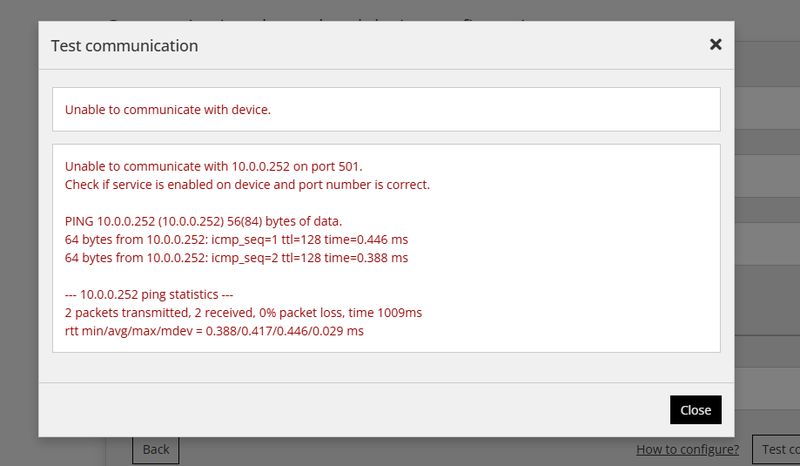

Reduxi Configuratorin tiedonsiirtotesti epäonnistui portissa 501, laite 10.0.0.252 tavoitettavissa pingillä
Epäonnistunut testitulos – tässä väärä portti 501
Kuvan tekstikuvaus

Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta (sulkemis-X oikeassa yläkulmassa) himmennetyn sivun päällä. Ensimmäinen ruutu punaisella tekstillä: Unable to communicate with device. Toinen ruutu punaisella tekstillä: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Painike: Close (musta). Ikkunan takana näkyvät osittain painikkeet Back, How to configure ja Test communication.

7 Lukemien tarkistus ja ohjauksen käyttöönotto

7.1 Lukemien tarkistus

Avaa Reduxin verkkokäyttöliittymässä Devices → [my-PV-laitteen nimi] → Last measurement.

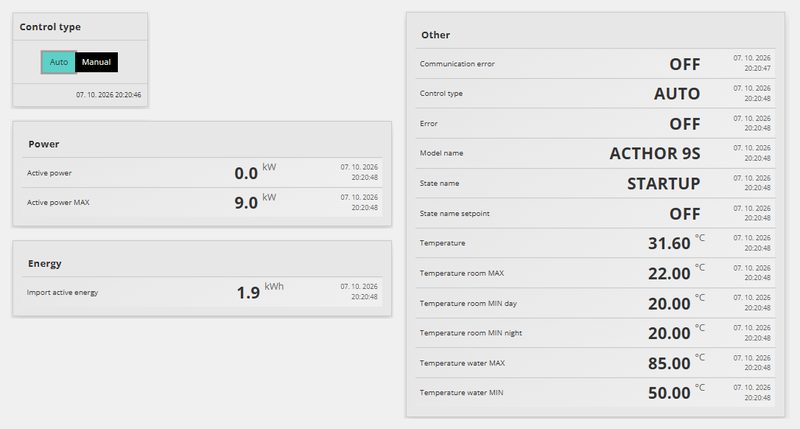

AC THOR 9s:n Last measurement: control type AUTO, communication error OFF
AC•THOR 9s:n Last measurement – control type Auto, ei tiedonsiirtovirhettä
Kuvan tekstikuvaus

Kuvakaappaus my-PV-laitteen lukemasivusta. Vasen sarake: kortti Control type, kytkin Auto (valittu, turkoosi) ja Manual (musta), aikaleima 07. 10. 2026 20:20:46. Kortti Power: Active power 0.0 kW; Active power MAX 9.0 kW. Kortti Energy: Import active energy 1.9 kWh. Oikealla kortti Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Jokaisella arvolla on aikaleima 07. 10. 2026 noin klo 20:20:48.

Mitä näet Merkitys
Communication error OFF, arvot luetaan Tiedonsiirto toimii.
Communication error ON, kaikki arvot ovat 0 Ei tiedonsiirtoa – asetukset eivät täsmää. Tarkista kohta 4 ja kohta 6.2 tai katso Yleisiä ongelmia.

7.2 Reduxi-ohjauksen käyttöönotto

Valitse laitenäkymän Control type -ruudusta Auto. Vasta silloin Reduxi-strategian komennot päätyvät my-PV-laitteelle. Asetuksella Manual strategia ei ohjaa laitetta.

ℹ️
Edellytys: verkon mittaus PV-ylijäämään perustuva ohjaus tarvitsee tehon liittymispisteessä. Se saadaan joko PV-järjestelmän älymittarista invertterin kautta luettuna tai – jos my-PV-laite on Reduxi Controllerin ainoa laite – erillisestä energiamittarista / älymittarista. Kummassakin tapauksessa sen on oltava jo määritetty Reduxin verkkokäyttöliittymässä ja annettava arvoja.

Seuraava vaihe: valitse ja määritä strategia – katso Reduxi Controllerin strategiat kohdasta Aiheeseen liittyvät artikkelit.

✓ Yhteenveto

Valmistelu (kohdat 1–3): Pidä valmiina my-PV-käyttöopas, Reduxi Controller, verkon mittaus (PV-invertterin älymittari tai erillinen mittari) ja my-PV AC•THOR, AC•THOR 9s tai AC ELWA 2. my-PV-laite ja ohjain ovat samassa verkossa reitittimen kautta.

my-PV-laite (kohta 4): Aseta ohjaustyypiksi Modbus TCP näytöllä (tai my-PV:n verkkokäyttöliittymässä) ja varaa kiinteä IP-osoite reitittimessä.

Lisääminen Reduxiin (kohdat 5–6): Avaa Reduxin verkkokäyttöliittymä sovelluksen (tunneli) tai selaimen kautta, lisää device type HVAC / type myPV, syötä IP-osoite (portti 502, Modbus unit ID 1) ja suorita tiedonsiirtotesti.

Käyttöönotto (kohta 7): Tarkista last measurement (communication error OFF), aseta ohjaustyypiksi Auto ja määritä strategia. Verkon mittauksen (PV-invertterin älymittari tai erillinen mittari) on oltava jo määritetty.

→ Yleisiä ongelmia

Ongelma Ratkaisu
Testi epäonnistuu viestillä "Unable to communicate … on port 501", ping onnistuu Verkko toimii, mutta portti on väärä tai Modbus TCP ei ole käytössä. Aseta portiksi 502 ja tarkista, että my-PV-laitteen ohjaustyyppi on Modbus TCP.
Testi epäonnistuu, ping ei onnistu my-PV-laitetta ei tavoiteta: tarkista IP-osoite ja että laite ja ohjain ovat samassa verkossa.
Yhteys toimi, mutta lakkasi toimimasta my-PV-laite sai todennäköisesti uuden IP-osoitteen reitittimeltä. Varaa reitittimestä kiinteä IP-osoite ja syötä se Reduxin verkkokäyttöliittymään.
Lukemat näkyvät, mutta laite ei noudata strategiaa Aseta ohjaustyypiksi Auto, tarkista että Regulated devices on valittuna strategialle, että strategia on aktiivinen ja että verkon mittaus antaa arvoja.
my-PV-laite saa ristiriitaisia asetusarvoja Varmista, ettei laitetta ohjata lisäksi suoraan invertteristä tai akustojärjestelmästä – vain Reduxi Controller asettaa tehon.
Ohjainta ei voi avata osoitteella reduxi.local Kirjoita sen sijaan ohjaimen IP-osoite (reitittimen laiteluettelo tai Reduxi-sovellus → Reduxi devices) tai käytä Reduxi-sovelluksen tunneliyhteyttä.
