Fronius Wattpilotin (OCPP) liittäminen Reduxi Controlleriin
Liitä Fronius Wattpilot -latausasema Reduxi Controlleriin OCPP 1.6J:llä, jotta ohjain voi valvoa ja ohjata latausta PV-ylijäämällä ja kuormanhallinnalla.
Kuvan tekstikuvaus

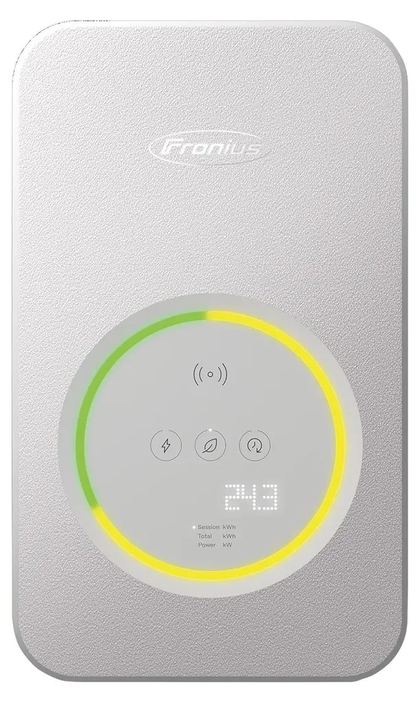

Tuotekuva Fronius Wattpilot -seinälaitteesta valkoista taustaa vasten: suorakulmainen vaaleanharmaa kotelo pyöristetyillä kulmilla ja pinta, jossa on rakennetta. Froniuksen logo on ylhäällä. Alaosassa on pyöreä paneeli, jossa on valorengas, joka on vihreä vasemmalla ylhäällä sekä keltainen oikealla ja alhaalla. Renkaan sisällä: langattoman yhteyden symboli, kolme pyöreää kuvaketta (salama, lehti, mittari), pistematriisinäyttö, jossa lukee 243, sekä kolme pientä tekstiriviä, Session kWh, Total kWh, Power kW.
Kuvan tekstikuvaus

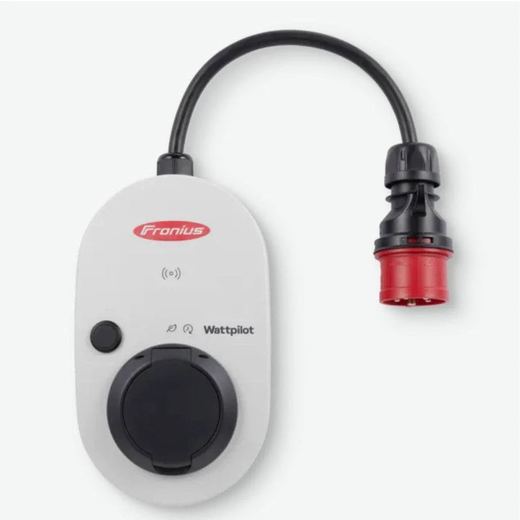

Tuotekuva Fronius Wattpilotista vaaleaa taustaa vasten. Pyöristetty soikea vaaleanharmaa kotelo, jonka yläosassa on punainen Froniuksen logo, sen alla pieni langattoman yhteyden / RFID-symboli, vasemmalla pyöreä musta painike, teksti Wattpilot kahdella pienellä kuvakkeella ja alareunassa musta Type 2 -latausliitäntä läpällä. Musta kaapeli lähtee kotelon yläosasta silmukkana ja päättyy oikealla mustapunaiseen CEE-pistokkeeseen. Kuvan oikea osa on valkoinen.
1 Tekninen dokumentaatio
Fronius Wattpilot tukee OCPP 1.6J:tä (Open Charge Point Protocol, JSON WebSocketin yli). Tässä ratkaisussa Reduxi Controller toimii paikallisena OCPP-palvelimena (central system) ja Wattpilot yhdistyy siihen latauspisteenä, eikä pilvipalvelua tarvita.
ws:// (paikallinen)Valmistajan asiakirjat:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – tuetut OCPP-viestit, määritysparametrit ja käyttöönotto sovelluksessa
- Open Charge Alliance – OCPP 1.6 -spesifikaatio
2 Tarvittavat välineet
- Fronius Wattpilot, jonka pätevä sähköasentaja on asentanut ja ottanut käyttöön
- Wattpilot on liitetty samaan paikallisverkkoon kuin Reduxi Controller (Wi‑Fi tai LAN reitittimen kautta)
- Älypuhelin, jossa on Fronius Solar.wattpilot -sovellus ja joka on yhdistetty Wattpilotiin
- Reduxi Controller, jolla on tiedossa oleva kiinteä IP-osoite (esim.
192.168.31.73) – näkyy Reduxi Configuratorissa kohdassa Controller OCPP JSON 1.6 URL, kun lisäät laitteen, tai reitittimessä - Wattpilotin sarjanumero (näkyy sovelluksessa ja tyyppikilvessä, esim.
91099800) - Kannettava tietokone tai tabletti internet-yhteydellä Reduxi Configuratoria varten
3 Järjestelmän yleiskuva
Wattpilot avaa WebSocket-yhteyden Reduxi Controlleriin ja tunnistautuu sarjanumerollaan. Ohjain liittää yhteyden laitteeseen, jolla on sama device identifier, ja lukee sitten mittaukset ja lähettää latausrajat.
| Komponentti | Rooli | Osoite / asetus |
|---|---|---|
| Reduxi Controller | OCPP-palvelin (central system) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | OCPP-asiakas (charge point) | Yhdistyy yllä olevaan URL-osoitteeseen + sarjanumeronsa |
| Wattpilotin käyttämä täydellinen URL-osoite | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (salaamaton) tai wss:// -yhteyden. Reduxi Controller käyttää ws://-yhteyttä. Ulkoiset OCPP-palvelimet vaativat aina wss://-yhteyden.4 OCPP:n määritys Wattpilot-sovelluksessa
4.1 OCPP:n käyttöönotto
Kuvan tekstikuvaus

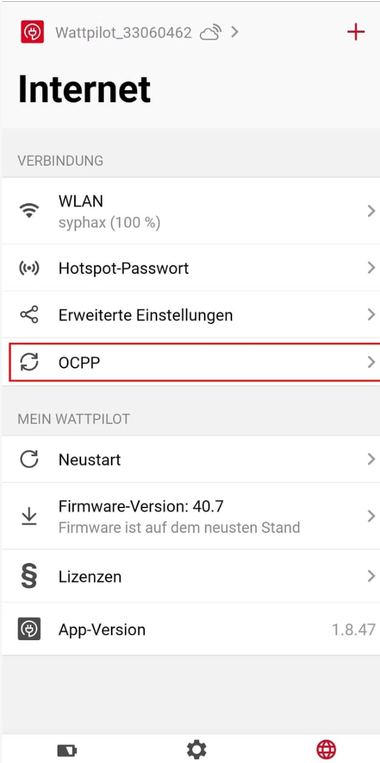

Kuvakaappaus matkapuhelinsovelluksen näytöstä, otsikko Internet. Ylätunniste: laitteen nimi Wattpilot_33060462, pilvikuvake ja nuoli, punainen plusmerkki oikealla. Osio VERBINDUNG [Yhteys]: WLAN [Wi-Fi] ja verkko syphax (100 %); Hotspot-Passwort [Hotspotin salasana]; Erweiterte Einstellungen [Lisäasetukset]; OCPP (korostettu punaisella suorakulmiolla). Osio MEIN WATTPILOT [Oma Wattpilot]: Neustart [Uudelleenkäynnistys]; Firmware-Version: 40.7 ja teksti Firmware ist auf dem neusten Stand [Laiteohjelmisto on ajan tasalla]; Lizenzen [Lisenssit]; App-Version 1.8.47. Jokaisella rivillä App-Versionia lukuun ottamatta on nuoli oikealla. Alapalkki: akkukuvake, rattaan kuvake, maapallokuvake (punainen, valittu). Kuvan oikea osa on valkoinen.
4.2 OCPP-palvelimen asetukset
Napauta OCPP-Server ja syötä seuraavat arvot:
| Kenttä (DE / EN) | Arvo |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | tyhjä |
| Passwort / Password | tyhjä |
| Host | Reduxi Controllerin IP-osoite, esim. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – pakollinen |
Sovellus näyttää tämän jälkeen täydellisen osoitteen, esim. ws://192.168.31.73/ocpp/1.6/json/91099800. Napauta Änderungen speichern / Save. Ohjaimen URL-osoite näkyy myös Reduxi Configuratorissa (katso kohta 6.2).
Kuvan tekstikuvaus

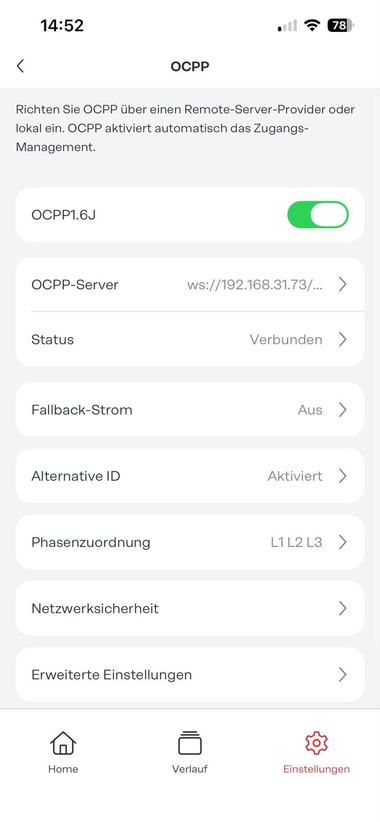

Kuvakaappaus matkapuhelinsovelluksen näytöstä (tilarivi: kello 14:52, signaali, Wi-Fi, akku 78), otsikko OCPP, takaisin-nuoli vasemmassa yläkulmassa. Saksankielinen johdantoteksti: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Määritä OCPP etäpalvelimen tarjoajan kautta tai paikallisesti. OCPP ottaa käyttöoikeuksien hallinnan automaattisesti käyttöön.] Asetusrivit: OCPP1.6J: kytkin päällä (vihreä); OCPP-Server: ws://192.168.31.73/... ja nuoli; Status: Verbunden [Yhdistetty] ja nuoli; Fallback-Strom [Varavirta]: Aus [Pois]; Alternative ID: Aktiviert [Käytössä]; Phasenzuordnung [Vaiheiden kohdistus]: L1 L2 L3; Netzwerksicherheit [Verkon turvallisuus] ja nuoli; Erweiterte Einstellungen [Lisäasetukset] ja nuoli. Alanavigointipalkki: Home, Verlauf [Historia], Einstellungen [Asetukset] (valittu, punainen rattaan kuvake). Kuvan oikea osa on valkoinen.
Kuvan tekstikuvaus

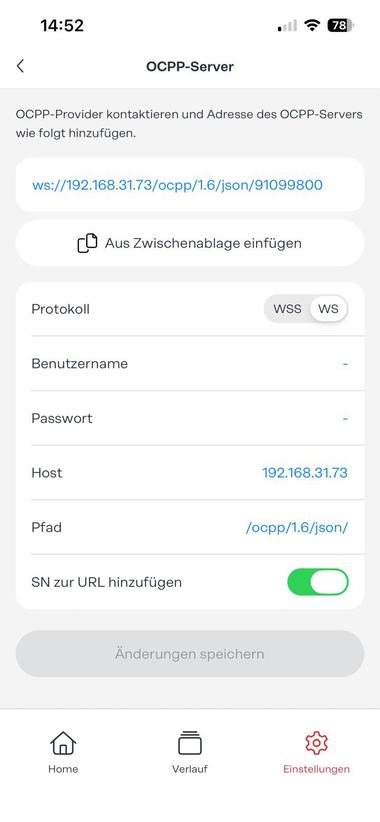

Kuvakaappaus matkapuhelinsovelluksen näytöstä (tilarivi: kello 14:52, signaali, Wi-Fi, akku 78), otsikko OCPP-Server, takaisin-nuoli vasemmassa yläkulmassa. Saksankielinen johdantoteksti: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Ota yhteyttä OCPP-tarjoajaan ja lisää OCPP-palvelimen osoite seuraavasti.] Sininen linkkiteksti laatikossa: ws://192.168.31.73/ocpp/1.6/json/91099800. Painike: Aus Zwischenablage einfügen [Liitä leikepöydältä]. Asetusluettelo: Protokoll: WSS / WS -kytkin, WS valittuna; Benutzername [Käyttäjänimi]: - (viiva, tyhjä); Passwort [Salasana]: - (viiva, tyhjä); Host: 192.168.31.73; Pfad [Polku]: /ocpp/1.6/json/; SN zur URL hinzufügen [Lisää sarjanumero URL-osoitteeseen]: kytkin päällä (vihreä). Alla: harmaa painike Änderungen speichern [Tallenna muutokset] (ei käytettävissä). Alanavigointipalkki: Home, Verlauf [Historia], Einstellungen [Asetukset] (valittu, punainen rattaan kuvake). Kuvan oikea osa on valkoinen.
4.3 Muut OCPP-asetukset
| Asetus | Suositus |
|---|---|
| Status | Näyttää Not connected, Started, Connected tai Connected and accepted. Kun laite on lisätty Reduxiin, tilan on oltava Verbunden / Connected. |
| Fallback-Strom / Fallback current | Latausvirta, jota Wattpilot käyttää, jos OCPP-yhteys ohjaimeen katkeaa. Aseta arvo, joka on turvallinen talon liittymälle. |
| Phasenzuordnung / Phase assignment | Wattpilotin vaiheiden kohdistus verkon vaiheisiin (esim. L1 L2 L3). Sen on vastattava johdotusta, jotta kuormanhallinta pienentää oikeaa vaihetta. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Jätä ennalleen. |
5 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxi Configurator voidaan avata etänä tunneliyhteyden kautta Reduxi-sovelluksessa tai paikallisesti verkkoselaimessa samassa verkossa. Molemmat johtavat samaan verkkokäyttöliittymään.
Etäyhteys
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://192.168.31.73) tai http://reduxi.local.admin · Salasana: admin (tehdasasetus).Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
ws://<Controller IP>/ocpp/1.6/json.6 Wattpilotin lisääminen Reduxiin
6.1 Perusasetukset
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). Pidä kohdassa Include to strategy valittuna Energy manager → Regulated devices ja napsauta sitten Next.Kuvan tekstikuvaus

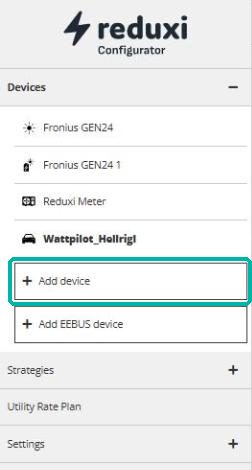

Kuvakaappaus Reduxi Configuratorin vasemmasta valikosta (reduxi-logo ja sana Configurator ylhäällä). Osio Devices (laajennettuna, miinusmerkki) ja kohdat: Fronius GEN24 (aurinkokuvake), Fronius GEN24 1 (invertterikuvake), Reduxi Meter (mittarikuvake), Wattpilot (autokuvake, lihavoitu, nykyinen kohta). Alla: painike + Add device, korostettu turkoosilla suorakulmiolla, ja painike + Add EEBUS device. Muut valikon kohdat: Strategies (plusmerkki), Utility Rate Plan, Settings (plusmerkki). Kuvan oikea osa on valkoinen.
Kuvan tekstikuvaus

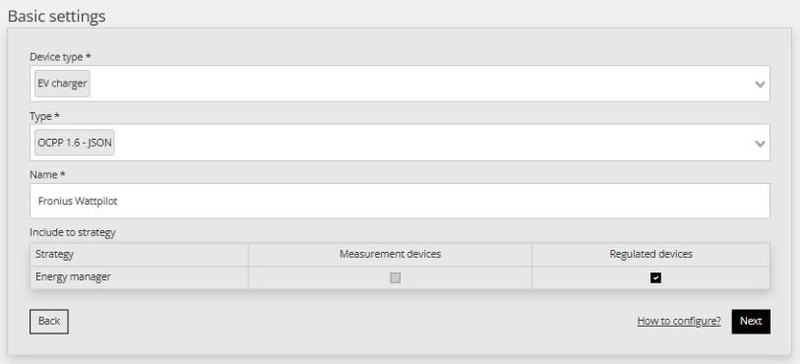

Kuvakaappaus Reduxi Configuratorin velhon vaiheesta Basic settings. Device type *: EV charger (avattava valikko). Type *: OCPP 1.6 - JSON (avattava valikko). Name *: Fronius Wattpilot. Osio Include to strategy: taulukko, jonka sarakkeet ovat Strategy, Measurement devices, Regulated devices. Yksi rivi: Strategy: Energy manager; Measurement devices: valintaruutu ei valittuna (himmennetty); Regulated devices: valintaruutu valittuna. Painikkeet: Back (ääriviiva, vasemmalla), linkki How to configure? ja Next (musta, oikealla).
6.2 Tiedonsiirtoasetukset
| Kenttä | Arvo |
|---|---|
| Laitteen tunniste |
Wattpilotin sarjanumero, esim. 91099800 – täsmälleen sovelluksen URL-osoitteen lopussa oleva numero |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE tai Manual override sulakevirralla, esim. 32 A (22 kW) tai 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | tyhjä – tarvitaan vain, jos rinnalla käytetään ulkoista OCPP-taustajärjestelmää |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | vain luku, esim. ws://192.168.31.73/ocpp/1.6/json – tämä on osoite, joka syötetään sovellukseen (katso kohta 4.2) |
Wattpilot_91099800 → 91099800) ja OCPP-URL-osoitteen lopussa. Ilman oikeaa tunnistetta ohjain ei voi liittää saapuvaa OCPP-yhteyttä laitteeseen eikä näytä tietoja.Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin lomakkeen Communication channel and device configuration yläosasta. Device identifier *: 91099800. Connector *: 1 (avattava valikko). Charger type *: AC (avattava valikko). Energy counter: Default (avattava valikko). Allocate power to EVSE when EV is not connected to EVSE: Default (avattava valikko). Per phase max. current *: Manual override (avattava valikko). Per phase max. current manual override: 32; aputeksti: In effect when manual override is selected. Seuraava otsikko, Forward communication to backend OCPP server, leikkautuu pois alareunassa.
Tarkista arvot ja tallenna laite napsauttamalla Done.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin lomakkeen Communication channel and device configuration alaosasta. Forward measurements to backend OCPP server once every: tyhjä avattava valikko. Allow new charging session: Always (avattava valikko). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Painikkeet: Back (ääriviiva, vasemmalla), linkki How to configure? ja Done (musta, oikealla). Hiiren nuolikursori näkyy keskellä.
6.3 Tiedonsiirron testaus
OCPP:llä Wattpilot yhdistyy ohjaimeen itse, eikä Wattpilotin IP-osoitetta tarvita. Avaa laite uudelleen (Devices → [Wattpilot] → Details) ja napsauta oikeasta alakulmasta Test communication.
1 ja Device identifier -kentän on näytettävä Wattpilotin sarjanumero. Lopullinen todiste ovat reaaliaikaiset arvot kohdassa Last measurements.Kuvan tekstikuvaus

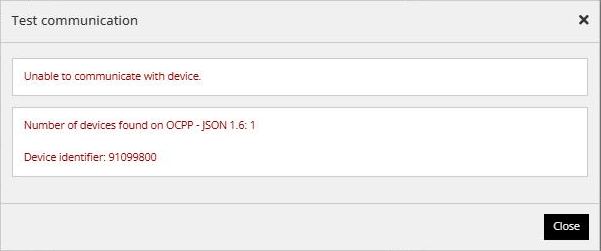

Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta (sulkemis-X oikeassa yläkulmassa). Ensimmäinen ruutu punaisella tekstillä: Unable to communicate with device. Toinen ruutu punaisella tekstillä: Number of devices found on OCPP - JSON 1.6: 1, sitten Device identifier: 91099800. Painike: Close (musta, oikeassa alakulmassa). Kuvan oikea reuna on valkoinen.
- Number of devices found on OCPP – JSON 1.6 näyttää, kuinka monta latauslaitetta on yhdistetty ohjaimeen OCPP:llä.
-
Device identifier -kentän on näytettävä Wattpilotin sarjanumero (esim.
91099800). Jos se ei näy, Wattpilot ei ole yhteydessä – tarkista sovelluksen asetukset (katso kohta 4.2). - Wattpilot-sovelluksessa OCPP-tilan on oltava Verbunden / Connected.
- Lopputarkistus: reaaliaikaiset arvot ja Communication error =
OFF(katso kohta 7).
7 Lukemien tarkistus
Avaa Devices → [Wattpilot] → Last measurements:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi-laitesivusta, välilehdet Last measurements (valittu), Analyze, Archive, Details. Kortti Control type: kytkin, jossa Auto (valittu, turkoosi), Manual, Off (musta); aikaleima 14. 10. 2026 19:00:57. Kortti Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (ei arvoa, yksikkö A). Kortti Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Kortti Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Kortti Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Jokaisella arvolla on aikaleima 14. 10. 2026 noin klo 19:01. Hiiren osoitin on oikeassa yläkulmassa.
| Arvo | Merkitys |
|---|---|
| Control type |
Auto = Reduxi-strategian ohjaama · Manual · Off
|
| Current L1 / L2 / L3 | Latausvirta vaihetta kohti |
| Max. current per phase | Latauslaitteen enimmäisvirta (esim. 32 A) |
| Active power / Max. active power | Nykyinen latausteho ja enimmäisteho (esim. 22.1 kW) |
| Import active energy / session | Ladattu kokonaisenergia ja nykyisen latauksen energia |
| Communication error | Arvon on oltava OFF
|
| State name | Latauslaitteen nykyinen tila, esim. AVAILABLE, kun autoa ei ole kytketty |
✓ Yhteenveto
Valmistelu (kohdat 1–3): Wattpilot ja Reduxi Controller samassa verkossa, ohjaimella kiinteä IP-osoite, Wattpilotin sarjanumero käsillä.
Wattpilot-sovellus (kohta 4): ota OCPP1.6J käyttöön, protokolla WS, host = ohjaimen IP, polku /ocpp/1.6/json/, “SN zur URL hinzufügen” päällä (pakollinen).
Lisääminen Reduxiin (kohdat 5–6): EV charger · OCPP 1.6 - JSON, device identifier = sarjanumero, connector 1, AC.
Käyttöönotto (kohta 7): sovellus näyttää “Connected”, Reduxi näyttää reaaliaikaiset arvot ja communication error OFF.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Sovelluksen tila pysyy “Started” / “Not connected” | Tarkista, että “SN zur URL hinzufügen” on päällä, sitten host (ohjaimen IP), protokolla WS (ei WSS), polku /ocpp/1.6/json/ ja että molemmat laitteet ovat samassa verkossa. |
| Sovellus näyttää “Connected”, mutta Reduxi ei näytä tietoja | Reduxin device identifierin on vastattava URL-osoitteen lopussa olevaa sarjanumeroa täsmälleen (esim. 91099800). “SN zur URL hinzufügen” on oltava päällä. |
| Yhteys katkeaa reitittimen uudelleenkäynnistyksen jälkeen | Ohjain sai uuden IP-osoitteen. Varaa reitittimestä kiinteä IP-osoite ja päivitä host sovelluksessa. |
| Ei-toivottu lataustoiminta, kun ohjain on offline-tilassa | Aseta sovelluksen OCPP-valikossa Fallback current (katso kohta 4.3). |
| Kuormanhallinta pienentää väärää vaihetta | Tarkista vaiheiden kohdistus sovelluksessa ja Reduxissa (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Auto ei aloita latausta | OCPP ottaa käyttöoikeuksien hallinnan käyttöön – tarkista, että Reduxissa Allow new charging session = Always. |
