FOX ESS G-Max C&I -hybridi-invertterin liittäminen Reduxi Controlleriin
Liitä FOX ESS G-Max C&I -hybridi-invertteri Reduxi Controlleriin Modbus TCP/IP:llä, ota kaukosäätö käyttöön invertterissä ja lisää laite Configuratorissa.

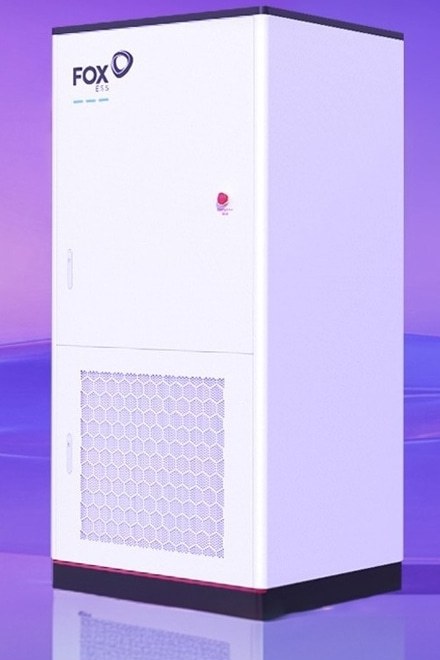

Kuvan tekstikuvaus
Valokuva (tuotekuvitus) korkeasta valkoisesta kaapista vinosti kuvattuna violetilla liukuvärillä ja heijastavalla lattialla. Logo 'FOX ESS' on painettu etuoven vasempaan yläkulmaan, ja sen alla on kolme lyhyttä syaaninsinistä viivaa. Ylemmän oven oikeassa reunassa on pieni punainen pyöreä painike tai merkintä, jossa on pientä tekstiä. Etupuolen alaosassa on kuusikulmiokuvioinen tuuletusritilä ja tumma jalusta. Kummassakin ovessa on pieni pystykahva vasemmassa reunassa.
1 Tekninen dokumentaatio
FOX ESS G-Max on C&I-hybridi-invertteri. Reduxi Controller kommunikoi sen kanssa paikallisverkossa Modbus TCP/IP:llä, lukee mittausarvot ja lähettää Reduxin strategioiden komennot. Invertterin asetukset tehdään suoraan sen käyttöliittymässä.
Valmistajan asiakirjat:
- FOX ESSin verkkosivusto – tuotetiedot ja yhteystiedot (verkossa, EN)
- FOX ESSin lataukset – tietolehdet, käyttöoppaat ja muut asiakirjat (verkossa, EN)
2 Tarvittavat välineet
- Reduxi Controller (asennettu ja verkossa)
- FOX ESS G-Max -hybridi-invertteri, käyttöönotettu
- Invertterin LAN-yhteys samaan verkkoon Reduxi Controllerin kanssa (reititin tai kytkin)
- Pääsy invertterin käyttöliittymään verkkoasetusten ja ohjaustyypin muuttamista varten
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Järjestelmän yleiskuva ja kytkentä
Reduxi Controller ja invertteri kommunikoivat paikallisverkossa. Ylimääräistä yhdyskäytävää ei tarvita. Reititin yhdistää järjestelmän myös internetiin.

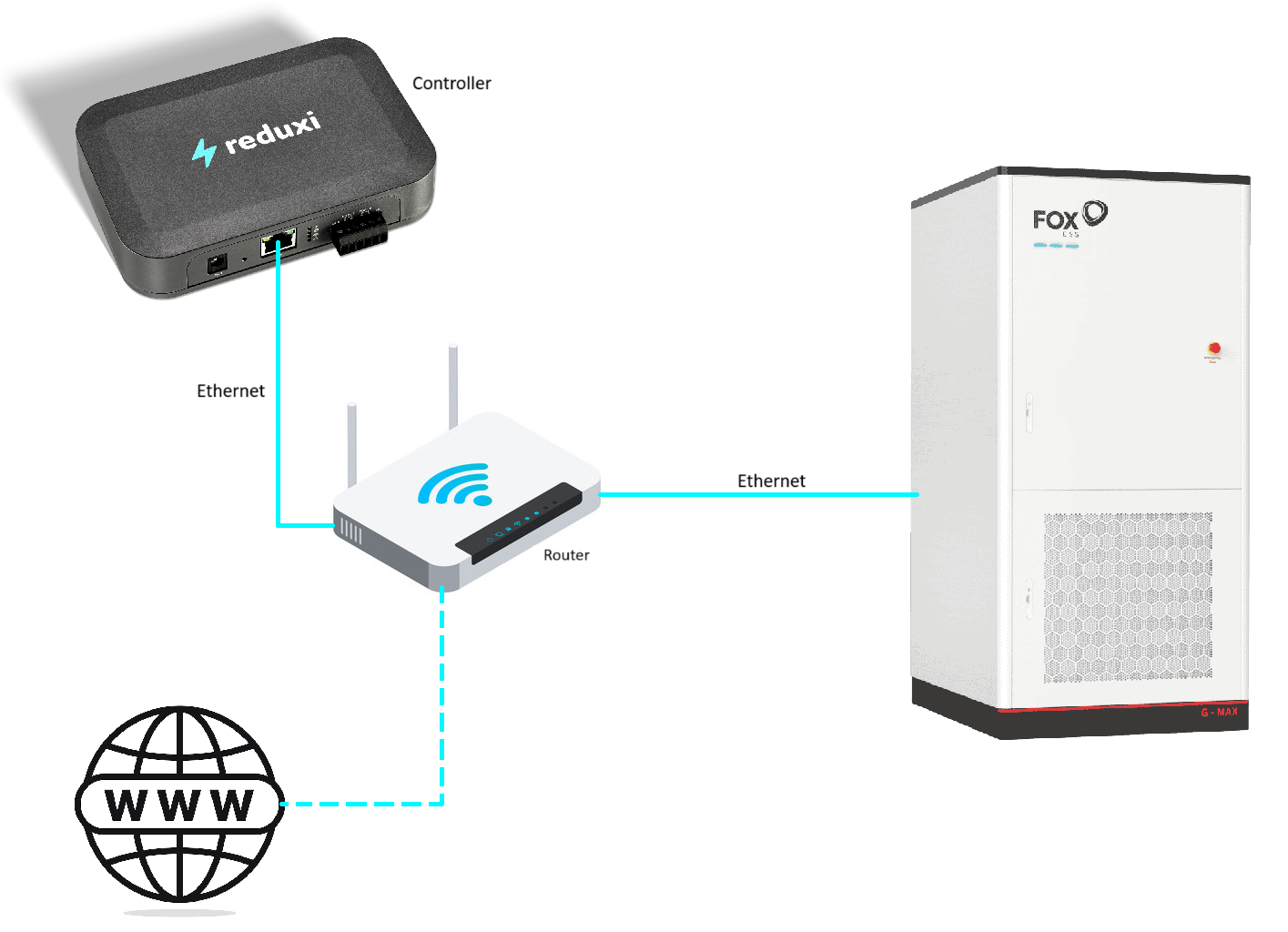

Kuvan tekstikuvaus
Kaavio verkkoyhteydestä. Vasemmalla ylhäällä: Reduxi-ohjain (tummanharmaa laatikko, jossa reduxi-logo, merkintä 'Controller'), josta Ethernet-kaapeli (syaaninsininen viiva, merkintä 'Ethernet') kulkee alas Wi-Fi-reitittimeen (merkintä 'Router'). Reitittimestä toinen syaaninsininen viiva, jonka merkintä on 'Ethernet', kulkee oikealle korkeaan valkoiseen kaappiin, jossa on FOX ESS -logo ja merkintä G-MAX (FOX ESS G-Max). Reitittimestä katkoviivalla piirretty syaaninsininen viiva kulkee alas vasempaan alakulmaan maapallokuvakkeeseen, jossa on teksti 'WWW' (internet).
| Yhteys | Mistä | To | Huomautus |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Reititin / kytkin | Sama verkko kuin invertterillä |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Reititin / kytkin | Portti 502, kiinteä IP-osoite |
| LAN | Reititin | Internet | Tarvitaan Reduxi Cloudia ja sovellusta varten |
4 Invertterin määritys
Invertterissä tarvitaan kaksi asetusta, ennen kuin Reduxi voi muodostaa yhteyden. Molemmat tehdään suoraan invertterin käyttöliittymässä.
4.1 Kiinteän IP-osoitteen asettaminen

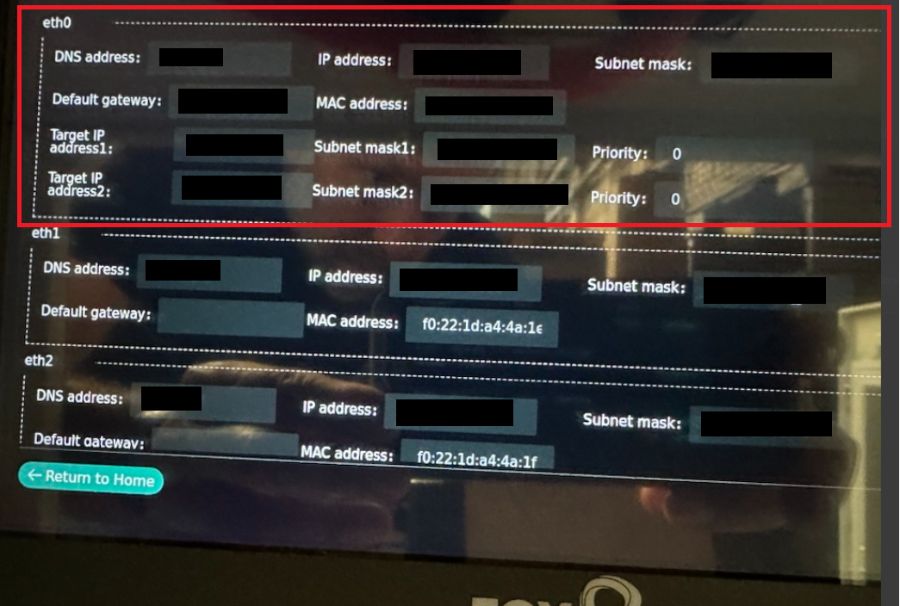

Kuvan tekstikuvaus
Valokuva FOX ESS G-Maxin tummasta kosketusnäytöstä (logo 'FOX' näkyy osittain alareunassa), jossa näkyy verkkoasetussivu ja lasin heijastuksia. Kolme lohkoa: eth0 (merkitty punaisella suorakulmiolla), eth1 ja eth2. eth0:n kentät: DNS address (peitetty mustalla), IP address (peitetty mustalla), Subnet mask (peitetty mustalla), Default gateway (peitetty mustalla), MAC address (peitetty mustalla), Target IP address1 (peitetty mustalla), Subnet mask1 (peitetty mustalla), Priority: 0, Target IP address2 (peitetty mustalla), Subnet mask2 (peitetty mustalla), Priority: 0. eth1:n kentät: DNS address (peitetty mustalla), IP address (peitetty mustalla), Subnet mask (peitetty mustalla), Default gateway (tyhjä), MAC address: f0:22:1d:a4:4a:1(viimeinen merkki leikkautuu pois). eth2:n kentät: DNS address (peitetty mustalla), IP address (peitetty mustalla), Subnet mask (peitetty mustalla), Default gateway (tyhjä), MAC address: f0:22:1d:a4:4a:1f. Vasemmassa alakulmassa on turkoosi painike 'Return to Home'.
4.2 Kaukosäädön käyttöönotto
5 Kirjautuminen Reduxin verkkokäyttöliittymään
Laite lisätään Configuratorissa, joka on Reduxi Controllerin verkkokäyttöliittymä. Sitä ei lisätä Reduxi-sovelluksessa eikä Reduxi Cloudissa. Voit avata sen kahdella tavalla:
Suositeltu
http://reduxi.local.Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
reduxi.app) sijainti ja valitse Manage location → OEM devices → Activate tunnel connection, vahvista painamalla OK ja odota noin 30 sekuntia. Valitse sitten Go to controller. Configurator avautuu uuteen välilehteen ilman salasanaa.http://reduxi.local. IP-osoite löytyy reitittimen laiteluettelosta tai sovelluksesta kohdasta Reduxi devices.admin · Salasana admin (tehdasasetus). Jos se muutettiin asennuksen aikana, käytä muutettua. Tämä ei ole Reduxi-tilisi salasana.Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Näin sen pitäisi näyttää:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Home-sivusta. Vasen valikko, jossa on reduxi Configurator -logo; osio Devices (laajennettuna), jossa kohdat Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 ja P1 WiFi / Ultra, sitten painikkeet Add device ja Add EEBUS device; alla: Strategies (+), Utility Rate Plan, Settings (+). Yläpalkki: otsikko Home, vihreä linkkikuvake ja vihreä pilvikuvake oikealla. Pääalue: kellonaika 14:53:27 ja energiavirtakaavio, jonka keskellä talo 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW ja 3.700 kW, EV charger (viiva) ja HVAC (viiva). Pieni alatunnisteteksti oikeassa alakulmassa.
admin-tunnus ei ole Reduxi-tilisi tunnus. reduxi.local toimii vain samassa verkossa ohjaimen kanssa.6 Laitteen lisääminen Reduxiin
Avaa ensin Configurator, katso kohta 5. Laite lisätään velholla kahdessa vaiheessa.
6.1 Perusasetukset
FOX ESS G-Max. Valitse strategiat, joihin invertterin on määrä osallistua, ja napsauta sitten Next.Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin vasemman valikon laiteluettelosta. Otsikko 'Devices'. Rivit ylhäältä alas (jokaisella pieni, tuskin näkyvä kuvake): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Luettelon alla kaksi painiketta: '+ Add device', merkitty punaisella suorakulmiolla, ja '+ Add EEBUS device'.

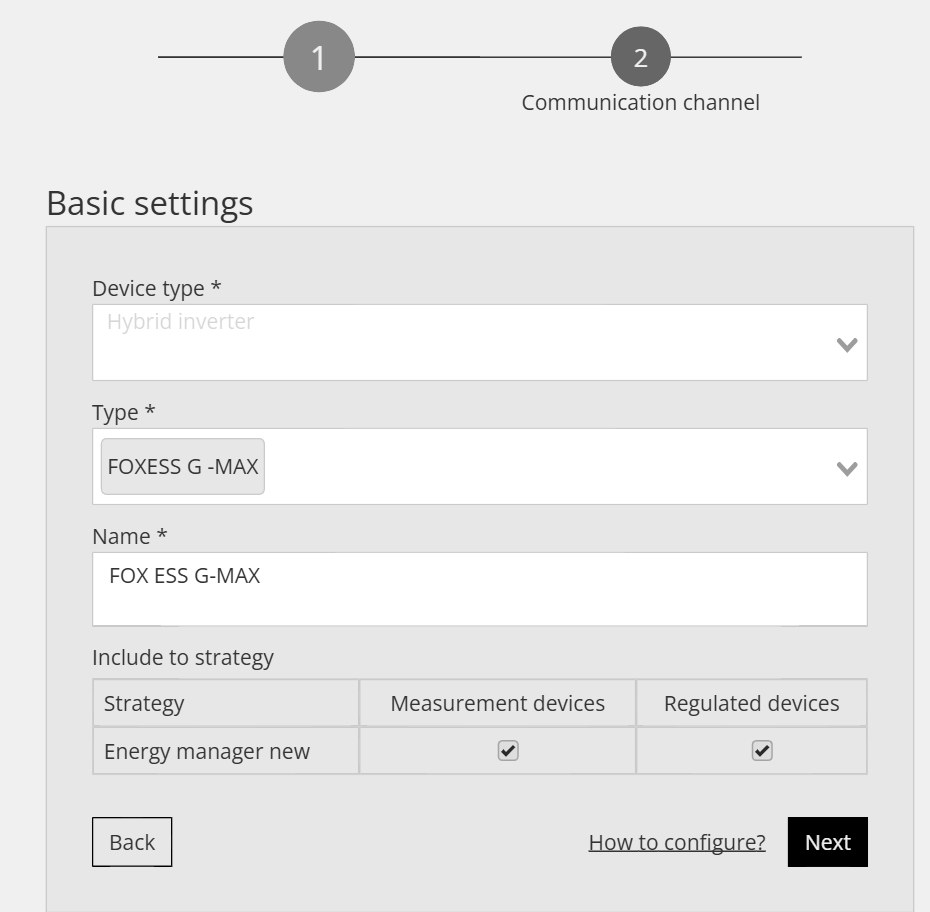

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen lisäysvelhosta, 'Basic settings'. Vaiheilmaisin ylhäällä: vaihe 1 ja vaihe 2 (ympyrä 2 nimellä 'Communication channel'). Device type *: Hybrid inverter (himmennetty teksti). Type *: FOXESS G -MAX (valittu tunniste). Name *: FOX ESS G-MAX. Taulukko 'Include to strategy', sarakkeet Strategy, Measurement devices, Regulated devices; rivi 'Energy manager new': molemmat valintaruudut valittu. Painikkeet: Back (vasemmalla), linkki 'How to configure?' ja Next (oikealla, musta).
6.2 Tiedonsiirtoasetukset
Toisessa vaiheessa määritetään Reduxi Controllerin ja invertterin välinen Modbus TCP/IP -tiedonsiirtokanava.
| Parametri | Arvo |
|---|---|
| Yhteys | TCP/IP |
| IP | FOX ESS G-Maxin IP-osoite (kiinteä osoite kohdasta kohta 4.1). Scan for IP voi hakea sen verkosta. |
| Portti |
502 (oletus) |
| Extended IP recovery | Jätä päälle (oletus) |
| Modbus unit ID | Sama tunnus kuin invertterissä on asetettu (oletus 1) |
| Rated power of inverter | Invertterin mukaan (oletus 100 kW) |
| Is electricity meter installed? / Is PV installed? | Aseta järjestelmäsi mukaan (molemmat ovat oletuksena päällä) |

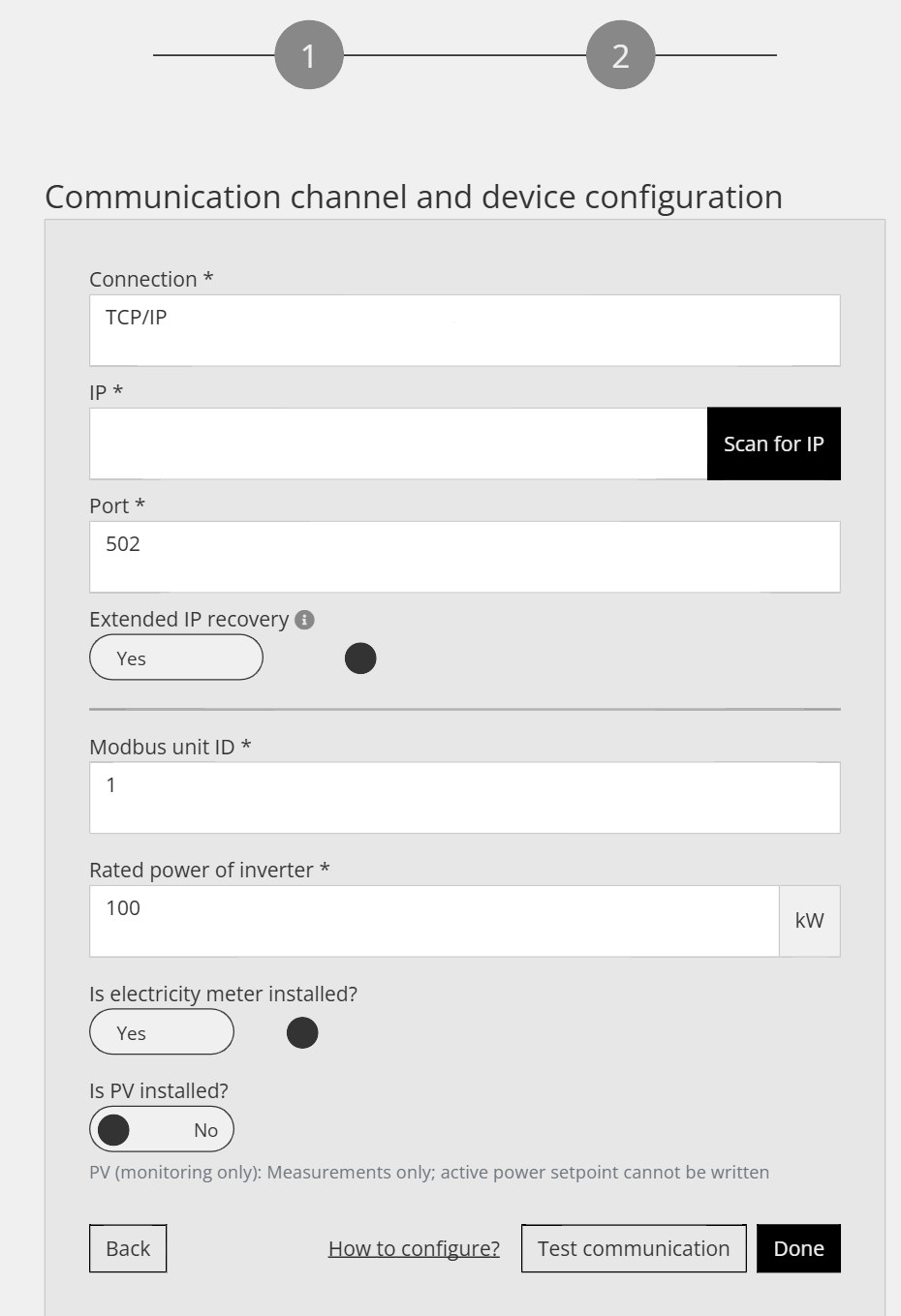

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen lisäysvelhosta, vaihe 2/2 (ylhäällä kaksi numeroitua ympyrää, ympyrä 2 on nykyinen vaihe). Osion otsikko: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: tyhjä, mustalla 'Scan for IP' -painikkeella. Port *: 502. Extended IP recovery (infokuvake): kytkin Yes (päällä). Modbus unit ID *: 1. Rated power of inverter *: 100, yksikkö kW. Is electricity meter installed?: kytkin Yes (päällä). Is PV installed?: kytkin No (pois päältä); vihje: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Painikkeet alareunassa: Back (vasemmalla), linkki 'How to configure?', Test communication ja Done (musta).
6.3 Tiedonsiirron testaus
Napsauta Test communication velhon alareunasta. Se tarkistaa Modbus TCP/IP -yhteyden kerran eikä tallenna mitään. Jos tulos on hyvä, napsauta Done. Vain Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta (oikeassa yläkulmassa sulkemis-X, oikeassa alakulmassa tumma Close-painike). Vihreä teksti valkoisessa ruudussa: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Lisäparametrit: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (leikkautuu osittain pois kuvasta); PV_POWER_ACTIVE_MAX: 0.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta, jonka oikeassa yläkulmassa on sulkemis-X ja oikeassa alakulmassa musta 'Close'-painike. Teksti punaisella: 'Unable to communicate with device.' Tietoruutu punaisella: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Sen jälkeen: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' ja '--- 192.0.2.10 ping statistics ---' sekä '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Lukemien tarkistus
7.1 Lukemien tarkistus
Avaa Devices → FOX ESS G-Max → Last measurements. Arvot kertovat, toimiiko invertterin tiedonsiirto oikein.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen Last measurements -sivusta. Välilehdet: Last measurements (aktiivinen), Analyze, Archive. Oikeassa yläkulmassa päivityksen avattava valikko 'Without refreshing' ja päivityspainike. Kortti 'Control type': painikkeet Auto (vaaleanvihreä) ja Manual (tumma, valittu); aikaleima 14. 03. 2025 12:49:13. Kaikilla alla olevilla arvoilla on aikaleima 14. 03. 2025 12:49:01, ellei toisin mainita. Kortti PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: tyhjä (yksikkö kW); enumeration.PV_STATE_NAME: CONNECTED. Kortti Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kortti Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kortti Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kortti Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: tyhjä (kW); Grid export active power limit: tyhjä (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kortti Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (aikaleima 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Ohjauskäyttäytyminen
Jos haluat ohjata laitetta Reduxin strategioilla, avaa Reduxi Configuratorissa Devices → FOX ESS G-Max ja aseta ohjaustyypiksi AUTO. Vasta silloin strategioiden komennot vaikuttavat akkuun.
Voit pienentää energiakustannuksia dynaamisilla hinnoilla ja tariffeilla määrittelemällä strategian artikkelin Reduxi Controllerin strategiat mukaisesti. Kun laite on lisätty, voit seurata ja ohjata sitä Reduxi-sovelluksessa.
✓ Yhteenveto
Valmistelu (kohdat 1–3): Tarkista valmistajan tiedot, liitä Reduxi Controller ja invertteri samaan verkkoon ja kirjaa invertterin IP-osoite muistiin.
FOX ESS G-Max (kohta 4): Aseta kiinteä IP-osoite ja ota kaukosäätö käyttöön invertterissä.
Lisääminen Reduxiin (kohdat 5–6): Avaa Configurator, lisää FOX ESS G-Max -tyyppinen Hybrid inverter, syötä IP-osoite, portti 502, unit ID ja nimellisteho, suorita Test communication ja napsauta Done.
Käyttöönotto (kohta 7): Tarkista viimeisimmät mittaukset ja aseta ohjaustyypiksi AUTO, jotta strategiat voivat ohjata akkua.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication epäonnistuu | Tarkista, että Reduxin IP-osoite on invertterin nykyinen osoite, portti on 502 ja unit ID vastaa invertteriä (oletus 1). Ohjaimen ja invertterin on oltava samassa verkossa, ja kaukosäädön on oltava aktiivinen invertterissä (kohta 4.2). |
| Laite siirtyy offline-tilaan jonkin ajan kuluttua tai reitittimen uudelleenkäynnistyksen jälkeen | Invertterin IP-osoite on todennäköisesti muuttunut. Aseta invertterille kiinteä IP-osoite tai DHCP-varaus reitittimeen (kohta 4.1) ja syötä uusi osoite Reduxiin. |
| Strategiakomennot eivät vaikuta akkuun | Aseta laitteen ohjaustyypiksi AUTO Configuratorissa (kohta 7.2) ja tarkista, että kaukosäätö on aktiivinen invertterissä. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi siellä. |
reduxi.local ei lataudu |
Et ole samassa verkossa. Käytä IP-osoitetta tai tunnelia. |
| Tiedonsiirtotesti epäonnistuu, laite ei ole verkossa | Tarkista tavoitettavuus, IP-osoite, portti 1502 ja unit ID 71 sekä että Modbus on otettu käyttöön invertterissä. |
