Etrel INCH Pro- ja Core-sähköautojen latauslaitteiden liittäminen Reduxi Controlleriin
Liitä Etrel INCH Pro- tai INCH Core -latauslaite Reduxi Controlleriin Wi‑Fi-yhteyden kautta OCPP 1.6 JSON -protokollalla ja lisää se Configuratorissa.
Kuvan tekstikuvaus

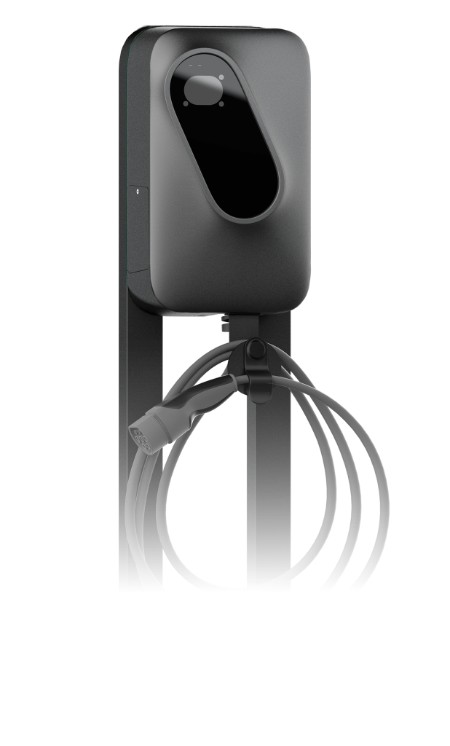

Valokuva seinään tai pylvääseen kiinnitetystä sähköauton latauslaitteesta tummanharmaalla pylväällä valkoista taustaa vasten. Kotelo on tummanharmaa, etuosa on pyöristetty suorakulmio ja siinä on musta soikea lasipaneeli, jonka yläosassa on pieni vaaleanharmaa merkkivalo-alue. Liittimellä varustettu latauskaapeli on kierretty silmukoille telineeseen kotelon alapuolella. Kuvan alaosa häipyy valkoiseksi. Kuvassa ei näy tekstiä.
1 Tekninen dokumentaatio
Etrel INCH Pro ja INCH Core -latauslaitteet liitetään Reduxiin Wi‑Fi-yhteyden kautta OCPP 1.6 (JSON) -protokollalla. Latauslaite toimii asiakkaana ja yhdistää Reduxi Controllerin OCPP-palvelimeen. Syötä latauslaitteeseen ohjaimen luoma palvelimen URL-osoite ja Reduxiin latauslaitteen charge point identity.
Valmistajan asiakirjat:
- Etrelin verkkosivusto – tuotetiedot ja yhteystiedot (verkossa, EN)
- Etrelin lataukset – tietolehdet, käyttöoppaat ja muut asiakirjat (verkossa, EN)
2 Tarvittavat välineet
- Reduxi Controller (asennettu ja verkossa)
- Etrel INCH Pro- tai INCH Core -latauslaite, asennettuna ja liitettynä Wi‑Fi-verkkoon
- Latauslaite ja Reduxi Controller samassa verkossa
- INCH Pro: tietokone ja selain. INCH Core: älypuhelin ja INCH Core -sovellus
- Pääkäyttäjän oikeudet latauslaitteeseen (katso alla oleva huomautus)
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Järjestelmän yleiskuva ja kytkentä
Latauslaite ja Reduxi Controller kommunikoivat paikallisverkossa. Latauslaite yhdistyy Wi‑Fi-verkkoosi ja avaa OCPP-yhteyden ohjaimeen.
| Yhteys | Mistä | To | Huomautus |
|---|---|---|---|
| LAN | Reduxi Controller | Reititin / kytkin | Sama verkko kuin latauslaitteella |
| Wi‑Fi | Etrel INCH -latauslaite | Reititin | Tarvitaan ennen kuin OCPP-asetukset voi tehdä |
| OCPP 1.6 JSON | Etrel INCH -latauslaite (asiakas) | Reduxi Controller (palvelin) | Ohjaimen luoma palvelimen URL-osoite, katso kohta 6.2 |
4 Latauslaitteen määritys
4.1 INCH Pro: OCPP-asetukset selaimessa
Kun latauslaite on liitetty Wi‑Fi-verkkoon, voit avata sen suoraan: kirjoita latauslaitteen IP-osoite selaimeen (esimerkki: 192.168.1.250) ja kirjaudu sisään latauslaitteen pääkäyttäjätunnuksilla.
Kuvan tekstikuvaus

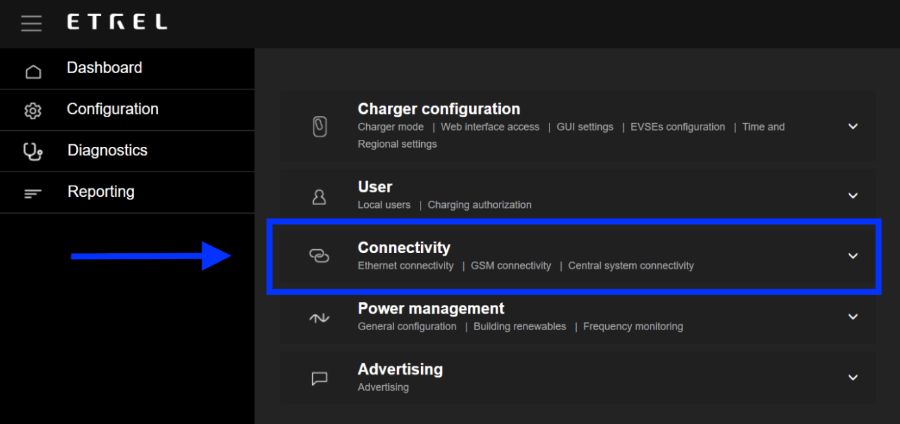

Kuvakaappaus ETREL-latauslaitteen verkkokäyttöliittymästä, tumma teema. Ylätunniste, jossa on valikkokuvake ja ETREL-logo. Vasen valikko: Dashboard, Configuration, Diagnostics, Reporting. Pääalue, luettelo laajennettavista osioista: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Connectivity-osio on merkitty sinisellä suorakulmiolla, ja sininen nuoli vasemmasta valikkoalueesta osoittaa sitä.
Kuvan tekstikuvaus

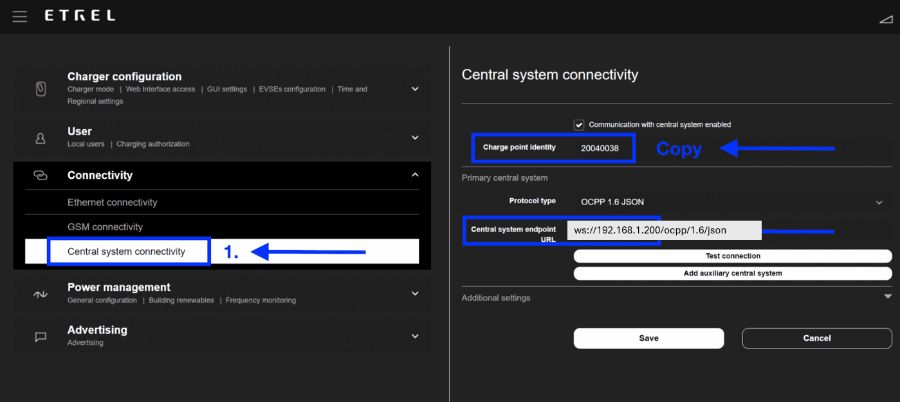

Kuvakaappaus ETREL-latauslaitteen verkkokäyttöliittymästä, tumma teema, sivu Central system connectivity. Vasemmalla: valikon osiot Charger configuration, User, Connectivity (laajennettuna, kohdat Ethernet connectivity, GSM connectivity ja Central system connectivity), Power management, Advertising. Kohta Central system connectivity on korostettu sinisellä kehyksellä, jossa on sininen merkintä 1. ja sitä osoittava nuoli. Oikea paneeli: otsikko Central system connectivity; valittu valintaruutu Communication with central system enabled; Charge point identity: 20040038, sinisessä kehyksessä, sinisellä tekstillä Copy ja kenttää osoittava nuoli; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, sinisessä kehyksessä; painikkeet Test connection ja Add auxiliary central system; suljettu osio Additional settings; painikkeet Save ja Cancel.
4.2 INCH Core: käyttösalasana sovelluksessa
INCH Core -latauslaite luo oman yhteyspisteen. Asetusta varten latauslaitteen etukansi on irrotettava, minkä jälkeen yhteyspiste luodaan automaattisesti. Liitä latauslaite Wi‑Fi-verkkoon Etrelin dokumentaation mukaisesti (katso Etrelin tukisivu kohdassa kohta 1).
INCH Core -sovellus on saatavilla Androidille (Google Play) ja iOS:lle (App Store).
Kuvan tekstikuvaus
INCH Core -sovelluksen kuvake: valkoinen pyöristetty neliö, jossa on mustalla viivalla piirretty soikio pyöristetyn neliökehyksen sisällä ja vihreä plusmerkki oikeassa alakulmassa.
Kuvan tekstikuvaus

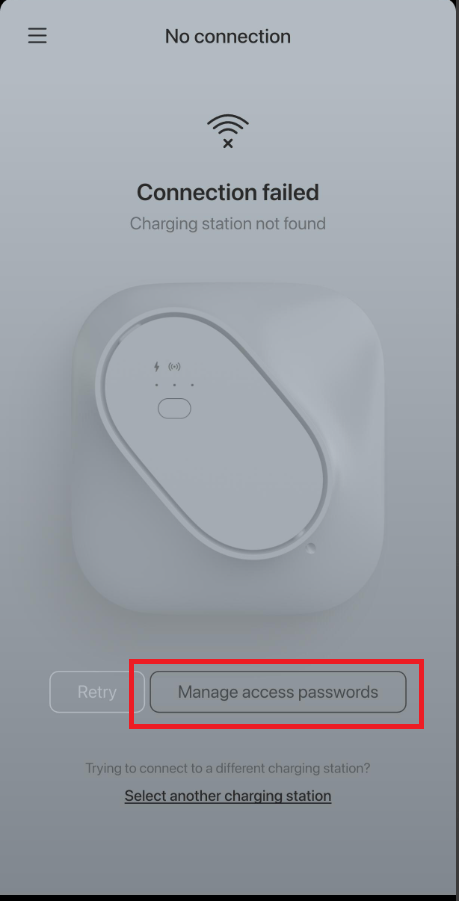

Kuvakaappaus mobiilisovelluksen näytöstä (INCH Core -sovellus), himmennetty ulkoasu. Yläpalkki: valikkokuvake (kolme viivaa) vasemmalla, otsikko No connection. Punainen suorakulmio merkitsee ilmoituslohkon: Wi-Fi-kuvake rastilla, lihavoitu teksti Connection failed, harmaa teksti Charging station not found. Alapuolella himmennetty kuva pyöristetyn neliön muotoisesta latausasemasta, jossa on soikea etulevy, salamasymboli, langaton symboli ja pieni painike. Alaosassa kaksi painiketta, Retry (himmennetty) ja Manage access passwords; sen jälkeen teksti Trying to connect to a different charging station? ja alleviivattu linkki Select another charging station.
Kuvan tekstikuvaus

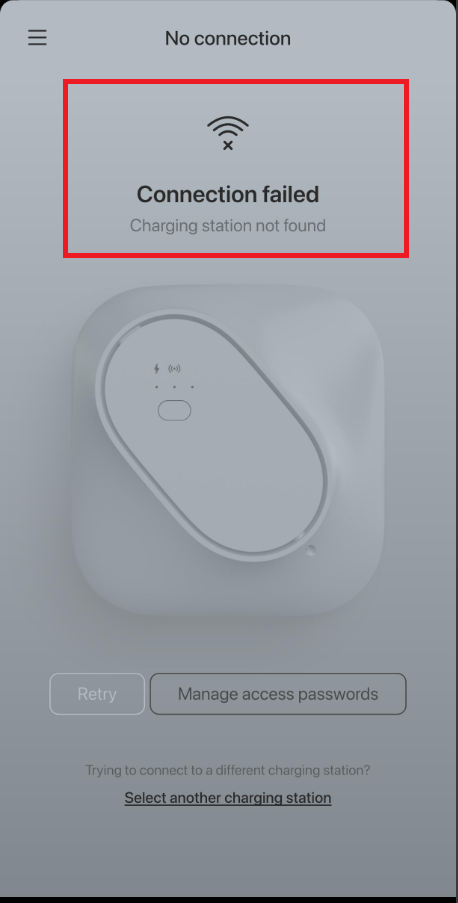

Kuvakaappaus mobiilisovelluksen näytöstä (INCH Core -sovellus), himmennetty ulkoasu. Yläpalkki: valikkokuvake (kolme viivaa) vasemmalla, otsikko No connection. Alapuolella Wi-Fi-kuvake rastilla, lihavoitu teksti Connection failed, harmaa teksti Charging station not found. Sen alla himmennetty kuva pyöristetyn neliön muotoisesta latausasemasta, jossa on soikea etulevy, salamasymboli, langaton symboli ja pieni painike. Alaosassa kaksi painiketta, Retry (himmennetty) ja Manage access passwords; Manage access passwords -painike on merkitty punaisella suorakulmiolla. Alapuolella teksti Trying to connect to a different charging station? ja alleviivattu linkki Select another charging station.
Kuvan tekstikuvaus

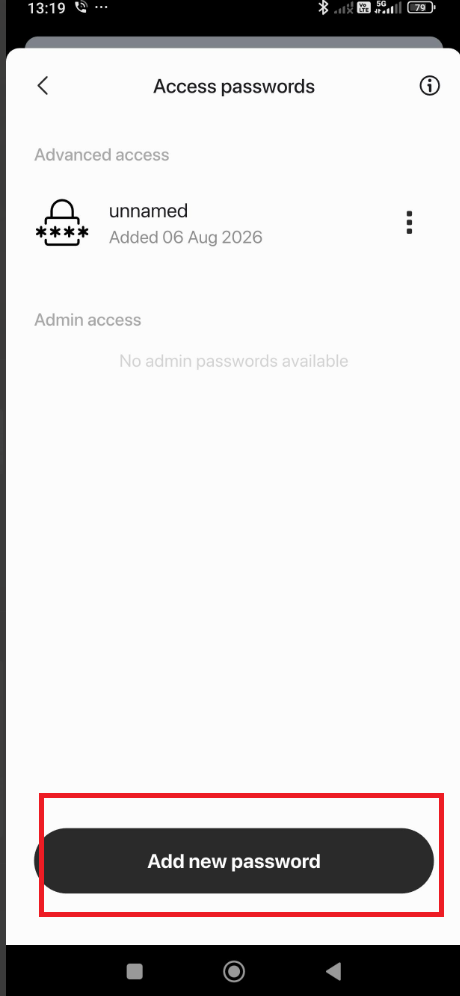

Kuvakaappaus puhelimen näytöstä, jossa on INCH Core -sovellus, paneeli Access passwords. Yläreunassa tilarivi: kello 13:19, Bluetooth-kuvake, signaalikuvakkeet ja akku 79. Paneelin otsikko: takaisin-nuoli, otsikko Access passwords, infokuvake. Osio Advanced access: yksi kohde, jossa on lukkokuvake, ****, nimi unnamed, teksti Added 06 Aug 2026 ja kolmen pisteen valikko. Osio Admin access: teksti No admin passwords available. Alareunassa tumma pyöristetty painike Add new password, merkitty punaisella suorakulmiolla, sekä Androidin navigointipalkki (neliö, ympyrä, takaisin-kolmio).
5 Kirjautuminen Reduxin verkkokäyttöliittymään
Laite lisätään Configuratorissa, joka on Reduxi Controllerin verkkokäyttöliittymä. Sitä ei lisätä Reduxi-sovelluksessa eikä Reduxi Cloudissa. Voit avata sen kahdella tavalla:
Suositeltu
http://reduxi.local.Kuvan tekstikuvaus
Kolme vierekkäistä puhelimen kuvakaappausta Reduxi-sovelluksesta, tumma teema, vaaleansinisillä merkinnöillä ja vaiheiden numeroilla. Vasemmalla: dashboard, jossa on vaaleansinisellä laatikolla merkitty valikkokuvake ja merkintä 2.; logo reduxi; kellokuvake; välilehdet Real time data ja Statistics; hinta 5.76 EUR ja lämpötila 3.2 C; energiavirta, jossa verkko 69.0 W, aurinko 1.3 kW, talo -1.25 kW, pesukone 1.1 kW, akku -165.0 W ja 67 %, sekä kaksi passiivista ympyrää, joissa 0.0 W; alapalkin välilehdet Dashboard, Diagnostics, Device control, Settings. Keskellä: sivuvalikko, jossa on logo reduxi, Number of locations: 2233, hakukuvake, otsikko Reduxi device management, kohdat Add Reduxi location ja Reduxi devices (merkitty vaaleansinisellä laatikolla ja merkinnällä 3.) sekä alareunassa My profile ja About app. Oikealla: laitesivu, jossa on Back-linkki, kuva mustasta Reduxi-laitteesta, tila Connected, kortti Update available (New update is available for your Reduxi device., painike Download and install update), kortti Connect to configurator punaisella avainkuvakkeella ja tekstillä Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., painike Activate tunnel connection (merkitty vaaleansinisellä laatikolla ja merkinnällä 4.) sekä kortti Unit details ja kenttä Unit ID (leikkautuu pois).
Kuvan tekstikuvaus
Kaksi vierekkäistä puhelimen kuvakaappausta, molemmissa vaaleansiniset kehykset ja vaiheiden numerot. Vasemmalla (tummansininen Reduxi-sovelluksen näyttö): Back-linkki; kuva mustasta Reduxi-laitteesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila Connected ja Wi-Fi-kuvake; kortti Update available ja teksti New update is available for your Reduxi device. sekä painike Download and install update; kortti Connect to configurator (avainkuvake) ja teksti Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. sekä painike Open configurator, vaaleansinisessä kehyksessä ja merkinnällä 5.; sen alla kortti Unit details ja kenttä Unit ID (leikkautuu pois alareunasta). Oikealla (merkintä 6., vaaleansininen kehys): verkkosivu, jonka yläpalkissa Tunnel connection (takaisin-nuoli ja päivityskuvake), vasemmalla kuvakepalkki (salama, valittu laitepiirikuvake, salamanuoli, pylväskaavio, ratas), sivun otsikko Home vihreällä linkkikuvakkeella, ilmoitus New patch available. Click here to apply. ja sulkemis-X, kellonaika 09:12:56 sekä energiavirtakaavio: sähköverkon pylväskuvake 0.000 kW, aurinkokuvake 1.700 kW, keskellä talo 1.700 kW, pesukonekuvake 0.900 kW, akkukuvake 67 % ja 0.000 kW sekä 0.800 kW, autokuvake ja lämpöpumppukuvake, kummassakin viiva. Kaavion alla tumma tunniste Energy manager.
reduxi.app) sijainti ja valitse Manage location → OEM devices → Activate tunnel connection, vahvista painamalla OK ja odota noin 30 sekuntia. Valitse sitten Go to controller. Configurator avautuu uuteen välilehteen ilman salasanaa.http://reduxi.local. IP-osoite löytyy reitittimen laiteluettelosta tai sovelluksesta kohdasta Reduxi devices.admin · Salasana admin (tehdasasetus). Jos se muutettiin asennuksen aikana, käytä muutettua. Tämä ei ole Reduxi-tilisi salasana.Kuvan tekstikuvaus
Kuvakaappaus selainikkunasta, jossa näkyy Reduxi Configuratorin kirjautumissivu. Osoiterivi (merkitty vaaleansinisellä laatikolla ja suurennettu toisessa vaaleansinisessä laatikossa sen alapuolella) näyttää Not secure -varoituksen ja osoitteen reduxi.local. Vaaleansininen viiva yhdistää osoiterivin suurennettuun laatikkoon. Sivun vasemmassa yläkulmassa on reduxi Configurator -logo sekä vaaleanharmaa viivapiirros talosta, jonka katolla on aurinkopaneeleja, sekä seinälatauslaite, sähköauto ja latauspiste. Keskellä on Login-ikkuna, jossa on kielen avattava valikko (English), käyttäjänimikenttä henkilökuvakkeella, salasanakenttä lukkokuvakkeella ja silmäkuvakkeella sekä tumma Login-painike. Kenttien paikkamerkkitekstit ovat hyvin pieniä.
Näin sen pitäisi näyttää:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Home-sivusta. Vasen valikko, jossa on reduxi Configurator -logo; osio Devices (laajennettuna), jossa kohdat Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 ja P1 WiFi / Ultra, sitten painikkeet Add device ja Add EEBUS device; alla: Strategies (+), Utility Rate Plan, Settings (+). Yläpalkki: otsikko Home, vihreä linkkikuvake ja vihreä pilvikuvake oikealla. Pääalue: kellonaika 14:53:27 ja energiavirtakaavio, jonka keskellä talo 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW ja 3.700 kW, EV charger (viiva) ja HVAC (viiva). Pieni alatunnisteteksti oikeassa alakulmassa.
admin-tunnus ei ole Reduxi-tilisi tunnus. reduxi.local toimii vain samassa verkossa ohjaimen kanssa.6 Laitteen lisääminen Reduxiin
Avaa ensin Configurator, katso kohta 5. OCPP-yhteys toimii vain, kun latauslaitteella ja Reduxilla on sama tunniste ja palvelimen URL-osoite.
6.1 Perusasetukset
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivupalkista. Ylätunniste: reduxi Configurator -logo. Osio Devices (miinuskuvake) listaa: Iskraemeco AM550 (sähköpylväskuvake) ja kaksi aurinkokuvakkeella varustettua kohtaa, joiden nimiä ei näy. Alareunassa on Add device -painike plusmerkillä, merkitty syaaninsinisellä suorakulmiolla.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen lisäysvelhosta, vaihe 1 Basic settings. Edistymisilmaisin kolmella vaiheella: 1 Basic settings (aktiivinen, musta ympyrä), 2 Communication channel (harmaa), 3 Advanced settings (harmaa). Otsikko Basic settings. Kentät: Device type *: tyhjä avattava valikko; Type *: tyhjä avattava valikko (himmennetty); Name *: tyhjä. Painikkeet: Back (ääriviiva) ja Next (musta).
6.2 Tiedonsiirtoasetukset
Toisessa vaiheessa määritetään OCPP-tiedonsiirtokanava. Syötä ensin Device identifier, eli latauslaitteesta kopioimasi charge point identity (kohta 4.1). OCPP server URL on Reduxi Controllerin luoma, ja se näkyy tiedonsiirtokanavassa. Kopioi se latauslaitteen taustajärjestelmän palvelinkenttään. Esimerkki: ws://192.168.1.200/ocpp/1.6/json/
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen lisäysvelhosta, vaihe 2 Communication channel (edistymisilmaisin: 1 Basic settings ja 2 Communication channel aktiivisia, 3 Advanced settings harmaa). Otsikko: Communication channel and device configuration. Kentät: Device identifier *: my_station_ID1 (tekstikohdistin kentässä); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, vihjeellä In effect when manual override is selected; Forward communication to backend OCPP server: tyhjä; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (harmaa vain luku -kenttä ja kopiointikuvake). Painikkeet: Back, Test communication (merkitty vaaleansinisellä suorakulmiolla) ja Next (musta).
6.3 Tiedonsiirron testaus
Napsauta Test communication tiedonsiirtokanavan oikeasta alakulmasta. Se tarkistaa OCPP-yhteyden kerran eikä tallenna mitään. Jos tulos on hyvä, napsauta Done. Vain Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin lomakkeen alareunan painikepalkista vaaleanharmaalla taustalla. Vasemmalla: painike Back. Oikealla: painike Test communication, merkitty vaaleansinisellä suorakulmiolla, ja sen vieressä musta painike Done.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin lomakkeesta Communication channel and device configuration. Kentät: Connection *: TCP/IP (avattava valikko); IP *: 192.168.50.243, mustalla Scan for IP -painikkeella; Port *: 502, mustalla Test port -painikkeella; Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla, musta). Done-painike on merkitty vaaleansinisellä suorakulmiolla.
Mahdollisia tuloksia on kolme:
Kuvan tekstikuvaus
Kuvakaappaus Test communication -ikkunasta, jonka oikeassa yläkulmassa on sulkemispainike (x) ja joka näkyy himmennetyn lomakkeen päällä. Vihreä teksti: "Successful readout from device". Arvot: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Painike oikeassa alakulmassa: Close.
Kuvan tekstikuvaus
Kuvakaappaus Test communication -ikkunasta, jonka oikeassa yläkulmassa on sulkemispainike (x) ja joka näkyy himmennetyn lomakkeen päällä. Ensimmäinen ruutu: "Unable to communicate with device." Toinen ruutu: "Number of devices found on OCPP - JSON 1.6: 1" ja "Device identifier: GaroCS-43A4DB2076B80". Painike oikeassa alakulmassa: Close. Ikkunan takana himmennetyssä lomakkeessa näkyvät otsikot "Energy counter" ylhäällä ja "Forward communication to backend OCPP server" alhaalla.
Kuvan tekstikuvaus
Kuvakaappaus Test communication -ikkunasta, jonka oikeassa yläkulmassa on sulkemispainike (x) ja joka näkyy himmennetyn sivun päällä. Ensimmäinen ruutu: "Unable to communicate with device." Toinen ruutu: "Number of devices found on OCPP - JSON 1.6: 0". Painike oikeassa alakulmassa: Close.
7 Lukemien tarkistus
7.1 Lukemien tarkistus
Avaa Devices → latauslaitteesi → Last measurements. Arvot kertovat, toimiiko latauslaitteen tiedonsiirto oikein.
Kuvan tekstikuvaus
Kuvakaappaus latauslaitteen lukemasivusta harmailla paneeleilla. Paneeli Control type: painikkeet Auto (valittu, vaaleansininen), Manual, Off, Boost; aikaleima 02. 10. 2024 15:47:17. Paneeli Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Paneeli Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Paneeli Energy: Import active energy 5,104.5 kWh. Paneeli Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Jokaisen arvon vieressä on pieni aikaleima (02. 10. 2024, 15:47:17 tai 15:47:16 kohdassa Communication error).
7.2 Ohjauskäyttäytyminen
Kun latauslaite on lisätty, se voi osallistua niihin Reduxin strategioihin, jotka valitsit velhossa, katso Reduxi Controllerin strategiat. Voit seurata latauslaitetta Reduxi Cloud -sovelluksessa.
✓ Yhteenveto
Valmistelu (kohdat 1–3): Tarkista valmistajan tiedot ja liitä latauslaite Wi‑Fi-verkkoon. Latauslaitteen ja Reduxi Controllerin on oltava samassa verkossa.
Etrel-latauslaite (kohta 4): Avaa latauslaite (INCH Pro selaimessa, INCH Core sovelluksessa), liitä Reduxin palvelimen URL-osoite taustajärjestelmän palvelinkenttään ja kopioi charge point identity.
Lisääminen Reduxiin (kohdat 5–6): Avaa Configurator, lisää OCPP 1.6 - JSON -tyyppinen EV charger, syötä charge point identity laitteen tunnisteeksi, suorita Test communication ja napsauta Done.
Käyttöönotto (kohta 7): Tarkista viimeisimmät mittaukset ja valitse strategiat, joihin latauslaitteen on määrä osallistua.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Laitteeseen 1 ei saada yhteyttä | Reduxin laitteen tunnusta ei ole asetettu tai se poikkeaa latauslaitteen charge point identitystä. Kopioi tunniste latauslaitteesta uudelleen (kohta 4.1) ja syötä se tiedonsiirtokanavaan (kohta 6.2). |
| OCPP 1.6 -tiedonsiirtoa käyttävää laitetta ei löydy | Latauslaite ei tavoita ohjaimen OCPP-palvelinta. Tarkista latauslaitteen taustajärjestelmän palvelimen URL-osoite (kohta 4.1), että latauslaite on Wi‑Fi-verkossa ja että latauslaite ja ohjain ovat samassa verkossa. |
| En pääse kirjautumaan latauslaitteeseen | Pääkäyttäjän käyttäjänimi ja salasana ovat piilotettuja parametreja, jotka annetaan asennuksen yhteydessä. Ota yhteyttä osoitteeseen support@reduxi.zendesk.com. |
| Latauslaite menettää yhteyden reitittimen uudelleenkäynnistyksen jälkeen | Reduxi Controllerin IP-osoite on todennäköisesti muuttunut, joten latauslaitteen palvelimen URL-osoite ei ole enää voimassa. Käytä ohjaimelle kiinteää IP-osoitetta ja päivitä URL-osoite. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi siellä. |
reduxi.local ei lataudu |
Et ole samassa verkossa. Käytä IP-osoitetta tai tunnelia. |
| Tiedonsiirtotesti epäonnistuu, laite ei ole verkossa | Tarkista tavoitettavuus, IP-osoite, portti 1502 ja unit ID 71 sekä että Modbus on otettu käyttöön invertterissä. |
