1. Connexion physique

Veuillez connecter RS485 au module CM-v-3. L'identification du module diffère en fonction du module complémentaire optionnel pris en charge par le compteur d'énergie (RS485, CS, GSM-GPRS, UMTS (3G), boucle de courant MODBUS TCP/IP, ETHERNET).

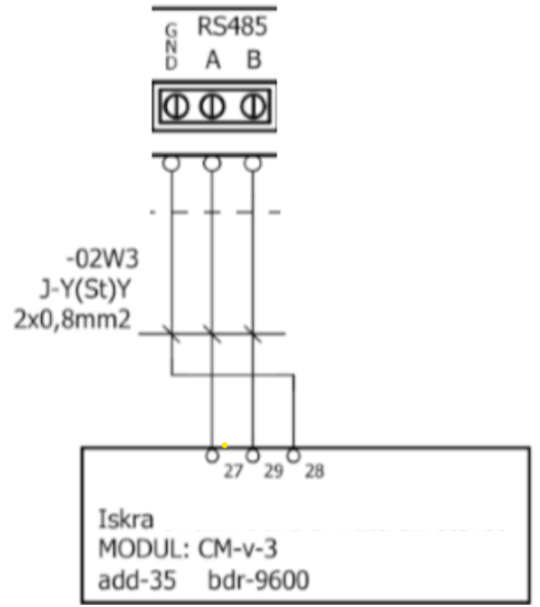

#1 Première option - connecter les PINS sur la carte optionnelle

Veuillez connecter les broches de la carte optionnelle - paramètres du compteur d'énergie Iskraemeco - Canal 3
27 : A
29 : B
28 : GND

#2 Deuxième option - connecter les broches directement sur le compteur d'énergie - paramètres du compteur d'énergie Iskraemeco - Canal 1

Nous avons reçu des informations d'Elektro Ljubljana selon lesquelles ce port est toujours actif et ne nécessite pas de configuration supplémentaire.

Connectez Iskraemecto MT880 à RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Obtenir le numéro de série du compteur d'énergie

Le numéro de série peut être lu sur le compteur d'énergie. Veuillez regarder l'image ci-dessous. Le carré rouge montre les quatre derniers chiffres du numéro de série. Une autre partie de la série est cachée pour des raisons de sécurité. Dans votre cas, veuillez lire l'intégralité du numéro de série du compteur d'énergie.

3. Obtenir l'adresse physique du périphérique (adresse HDLC)

L'adresse correspond aux deux derniers chiffres du compteur d'énergie du numéro de série.

Par exemple, ci-dessus, le numéro de série ci-dessus est 59.

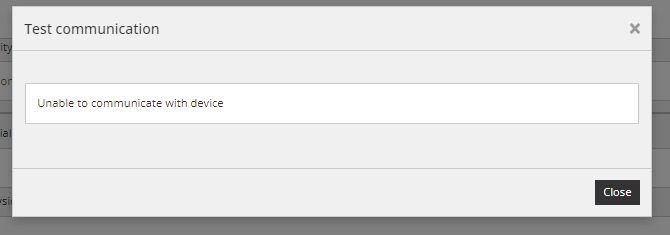

Si cette adresse ne fonctionne pas, il faut ajouter 16 au numéro de série. Par exemple : 59 + 16 = 75

Explication du processus et autre exemple :

4. Ajouter l'appareil au configurateur Reduxi

Tout d'abord, vous pouvez vous connecter à Reduxi Configurator en utilisantReduxi Configurator via le navigateur.

1. Cliquez sur Ajouter un appareil

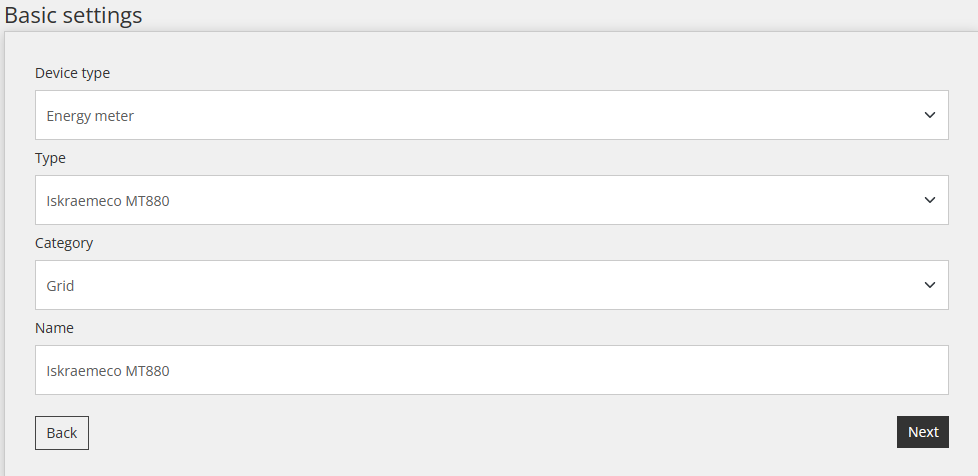

2. Entrer dans les paramètres de base

3. Sélectionner le canal de communication

4. Entrer dans la configuration de l'appareil

Numéro de série = lisez-le sur le compteur d'énergie Iskraemeco

Adresse physique de l'appareil : voir ci-dessus

ID de périphérique logique = 1 (par défaut)

Adresse client = 1 (par défaut)

Mot de passe = veuillez demander le mot de passe à votre fournisseur d'électricité

Rapport TC externe = rapport des courants - si vous avez 250A/5A, le résultat est 50

Rapport VT externe = rapport haute tension. Uniquement dans le cas où le compteur est à moyenne tension au lieu de 230 V

5. Entrez et choisissez Paramètres avancés
