1. Comment connecter psychiquement Landis+Gyr E570 ZMY S2 au contrôleur Reduxi ?

Pour se connecter via RS485, veuillez consulter l'image ci-dessous.

2. Obtenir l'adresse physique du périphérique (adresse HDLC)

Par exemple:

Numéro de série : 73852799
Adresse du périphérique HDLC : 2799+1000=3799

3. Ajouter l'appareil au configurateur Reduxi

Tout d'abord, vous pouvez vous connecter à Reduxi Configurator en utilisant Reduxi Configurator via le navigateur.

1. Cliquez sur Ajouter un appareil

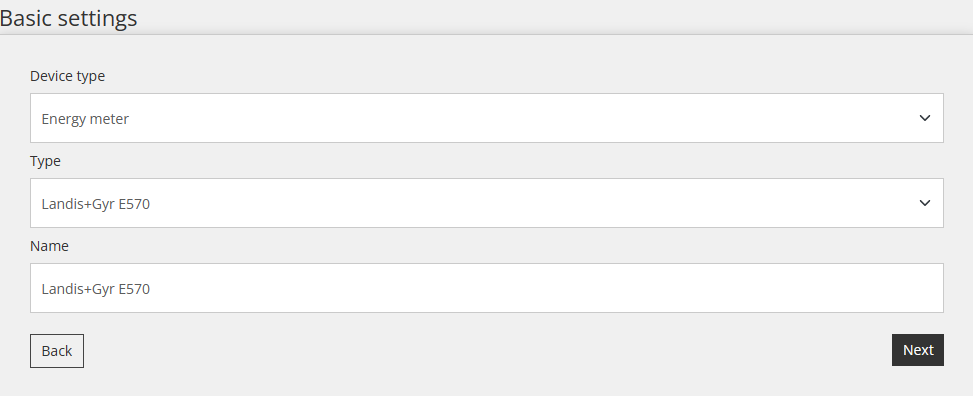

2. Entrer dans les paramètres de base

3. Sélectionner le canal de communication

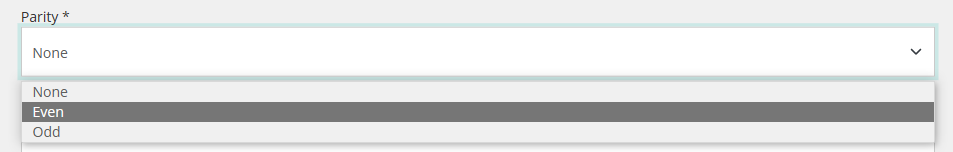

Note. En fonction de la configuration du compteur d'énergie, vous devez choisir la bonne parité. Veuillez tester différentes combinaisons de parité pour trouver un paramètre fonctionnel.

4. Entrer dans la configuration de l'appareil

Numéro de série = lisez-le sur le compteur d'énergie Iskraemeco

Adresse physique de l'appareil : voir ci-dessus

ID de périphérique logique = 1 (par défaut)

Adresse client = 1 (par défaut)

Mot de passe = veuillez demander le mot de passe à votre fournisseur d'électricité

Rapport TC externe = rapport des courants - si vous avez 250A/5A, le résultat est 5

Rapport VT externe = rapport haute tension. Uniquement dans le cas où le compteur est à moyenne tension au lieu de 230 V

5. Entrez et choisissez Paramètres avancés
