Pourquoi ma centrale solaire est-elle limitée à une valeur inférieure à celle définie dans la stratégie ?
L'article décrit le problème de la limitation de la puissance de production d'une centrale solaire. Il présente un exemple de configuration d'un contrôleur Reduxi et la recherche d'un problème qui limite la puissance de production de votre installation solaire.
- Le Reduxi Controller est connecté à l'onduleur de votre centrale solaire.
- Pour consulter vos données, vous utilisez Reduxi Cloud. Vous y choisissez d'afficher les données sous forme de graphique pour votre site en cliquant sur la maison au centre de l'affichage de votre panneau de vue d'ensemble.
ht: auto;">
Description textuelle de cette image

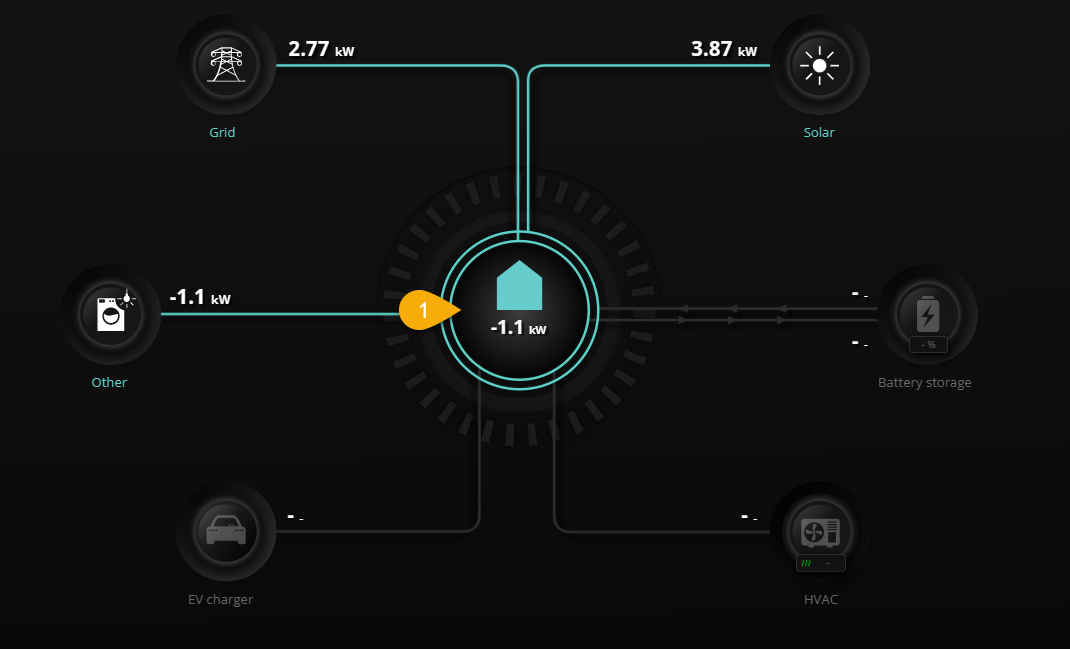

Capture d'écran de l'écran d'accueil de Reduxi Cloud (thème sombre) montrant le schéma du flux d'énergie. Au centre : une icône de maison dans un cercle avec la valeur -1.1 kW. Nœuds autour : Grid (en haut à gauche) 2.77 kW ; Solar (en haut à droite) 3.87 kW ; Other (à gauche) -1.1 kW ; Battery storage (à droite) avec des valeurs affichées - ; EV charger (en bas à gauche) avec la valeur - ; HVAC (en bas à droite) avec la valeur -. Des lignes turquoise relient Grid, Solar et Other au centre ; EV charger, Battery storage et HVAC sont grisés. Un badge orange numéroté 1 pointe vers la ligne entre Other et la maison, sur la valeur -1.1 kW.
- Nous avons configuré dans Reduxi Configurator une stratégie avec une limite d'export de la centrale solaire de 4,8 kW.
- Vous pouvez aussi accéder aux stratégies via le panneau de vue d'ensemble de Reduxi Cloud, en cliquant sur l'éclair en bas de la page :
ht: auto;">
Description textuelle de cette image

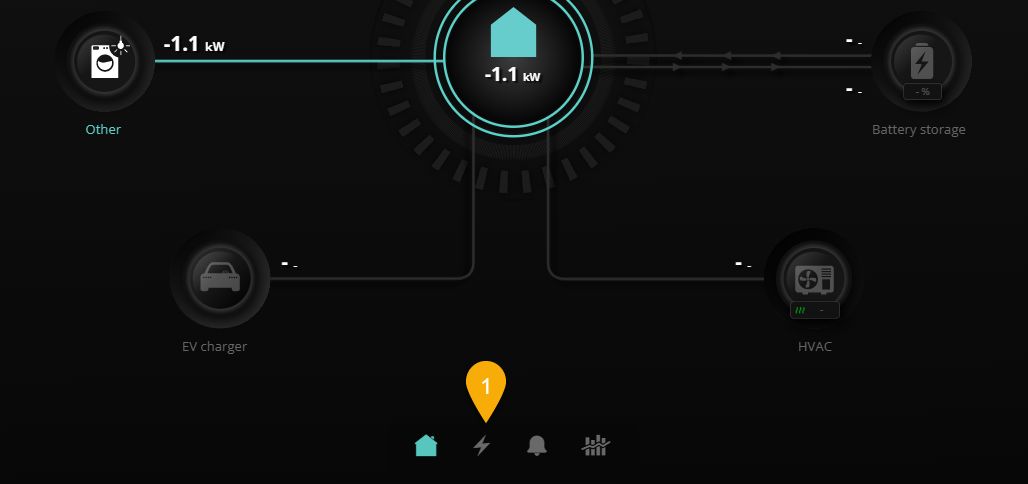

Capture d'écran de la partie basse de l'écran d'accueil de Reduxi Cloud (thème sombre), recadrée en haut. Visibles : l'icône de maison au centre avec -1.1 kW ; Other (à gauche) avec -1.1 kW ; Battery storage (à droite) avec des valeurs - ; EV charger (en bas à gauche) avec - ; HVAC (en bas à droite) avec -. En bas, une rangée de quatre icônes de menu : maison (surlignée en turquoise), éclair, cloche et une icône de barres/graphique. Un badge orange en forme d'épingle numéroté 1 pointe vers l'icône d'éclair.
- Sélectionnez la stratégie.
- La limite est réglée à 4,8 kW dans Reduxi Configurator. La production de la centrale solaire sera donc limitée à 4,8 kW si la consommation de l'installation est égale à 0 kW. Si la consommation de l'installation est de 2,2 kW, la centrale solaire sera limitée à 7 kW.
Description textuelle de cette image

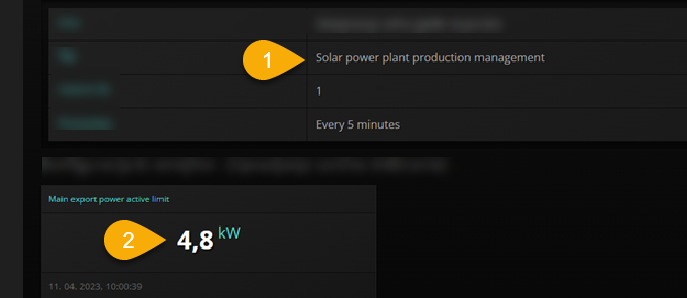

Capture d'écran recadrée d'une page Reduxi Cloud en thème sombre, avec deux badges orange numérotés. En haut : un tableau avec des libellés dans la colonne de gauche. Le badge 1 pointe vers une ligne dont la valeur est Solar power plant production management. Les autres lignes ont les valeurs 1 et Every 5 minutes. En dessous : une tuile intitulée Main export power active limit avec la grande valeur 4,8 kW ; le badge 2 pointe vers cette valeur.
- Le graphique ci-dessous montre que la centrale solaire n'atteint que 4,5 kW et que la courbe solaire est plate en haut, alors que la centrale solaire n'a pas un tel profil de production. Nous voyons tout de suite que quelqu'un la limite à 4,5 kW de puissance de production.
o;">
Description textuelle de cette image

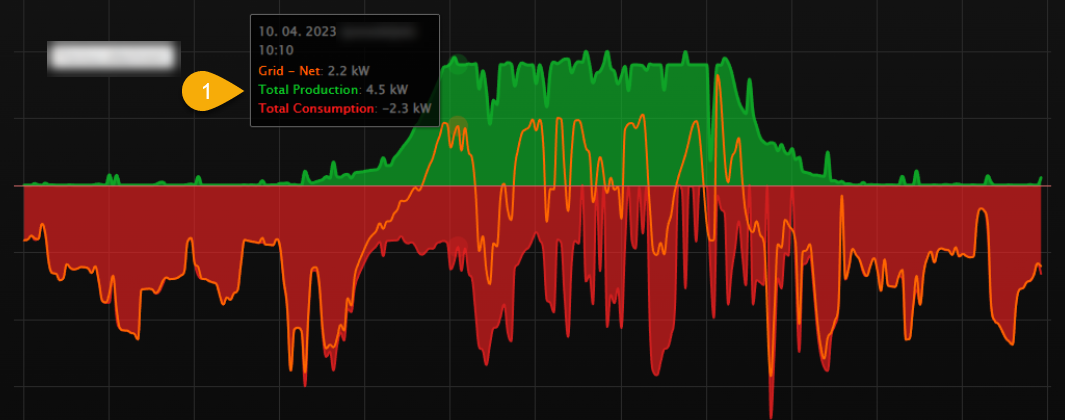

Capture d'écran d'un graphique Reduxi Cloud en thème sombre montrant la production et la consommation sur une journée. Zone verte pleine au-dessus de la ligne zéro : la production, avec un large pic au milieu du graphique. Zone rouge pleine sous la ligne zéro : la consommation, avec de fortes pointes. Une ligne orange traverse les deux zones. Une infobulle en haut à gauche du graphique indique : 10. 04. 2023, 10:10 ; Grid - Net : 2.2 kW (texte orange) ; Total Production : 4.5 kW (texte vert) ; Total Consumption : -2.3 kW (texte rouge). Un badge orange numéroté 1 pointe vers l'infobulle.
- Comme indiqué au point 7, si le Reduxi Controller régulait les centrales solaires, la production de la centrale solaire suivrait (au moins en partie) la consommation du moment dans votre installation. Ce n'est visiblement pas le cas ici.
- Cette limite est réglée dans l'onduleur de la centrale solaire. Elle doit être supprimée pour que le Reduxi Controller puisse réguler correctement la centrale solaire.
