1. Comment configurer l'interface M-Bus sur le compteur Landis+Gyr E350 ?

Pour configurer le compteur d'énergie, veuillez suivre l'article Comment configurer Landis+Gyr E350 ali E450 dans l'outil MAP120.

2. Connexion physique

Veuillez connecter le M-BUS du compteur d'énergie directement au convertisseur Reduxi Landis RS485-M-BUS. Les quatre premières broches du compteur d'énergie sont disponibles pour M-BUS. L'image ci-dessous montre que vous pouvez utiliser les deux premières broches de gauche ou les 3e et 4e broches de gauche.

Du côté Reduxi Landis Converter RS485, veuillez vous connecter au contrôleur Reduxi ou à la passerelle Reduxi et choisir le port un ou le port deux :

A->Un

B->B

GND->GND

Sur l'interface, une lumière verte et une couleur jaune clignotante sont apparues. Si la couleur jaune ne clignote pas, le compteur d'énergie n'est pas réglé depuis l'électro-distribution et n'envoie pas les données.

3. Obtenir le numéro de série du compteur d'énergie

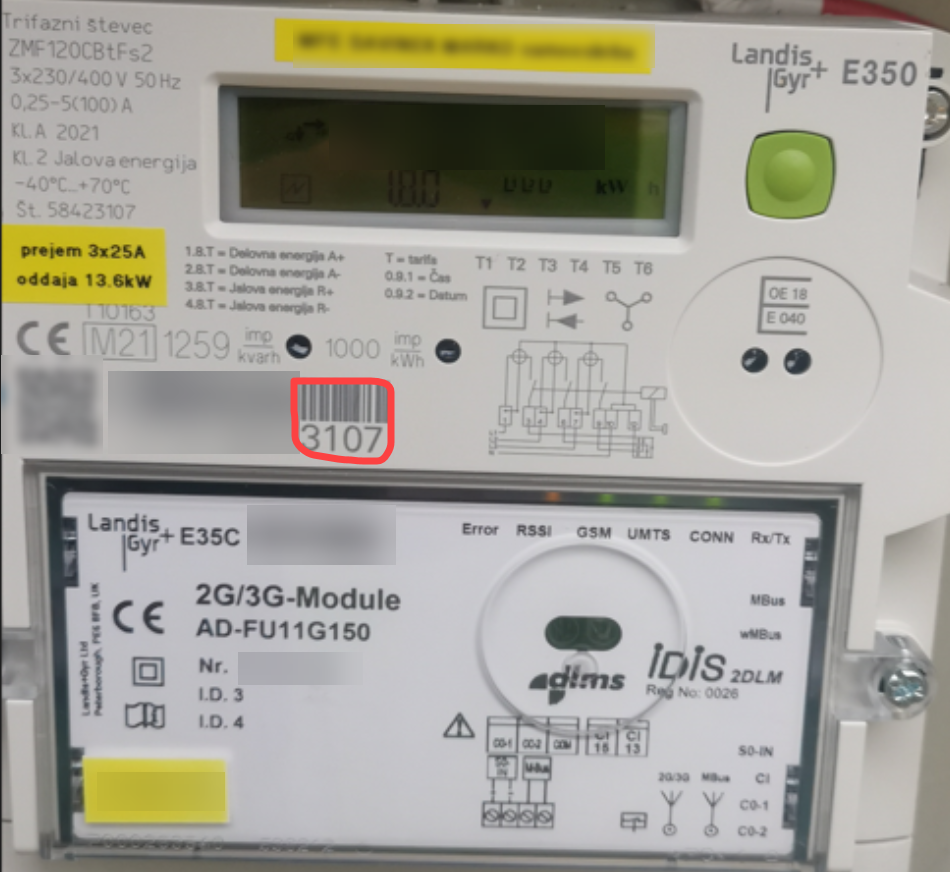

Le numéro de série peut être lu sur le compteur d'énergie. Veuillez regarder l'image ci-dessous. Le carré rouge montre les quatre derniers chiffres du numéro de série. Une autre partie de la série est cachée pour des raisons de sécurité. Dans votre cas, veuillez lire l'intégralité du numéro de série du compteur d'énergie.

4. Obtenir l'adresse physique du périphérique(adresse HDLC)

L'adresse correspond aux quatre derniers chiffres du numéro de série du compteur d'énergie.

Par exemple, ci-dessus, le numéro de série ci-dessus est 3107+1000=4107.

5. Ajouter l'appareil au configurateur Reduxi

Tout d'abord, vous pouvez vous connecter à Reduxi Configurator en utilisant Reduxi Configurator via le navigateur.

1. Cliquez sur Ajouter un appareil

2. Entrer dans les paramètres de base

3. Sélectionner le canal de communication

4. Choisir la configuration de l'appareil

5. Tester la communication

5. Entrez et choisissez Paramètres avancés
