1. Installation de la borne de recharge ABB Terra

Si nous voulons que le contrôleur Reduxi soit connecté à la borne de recharge ABB Terra, il est nécessaire de régler des paramètres spécifiques dans la borne de recharge elle-même.

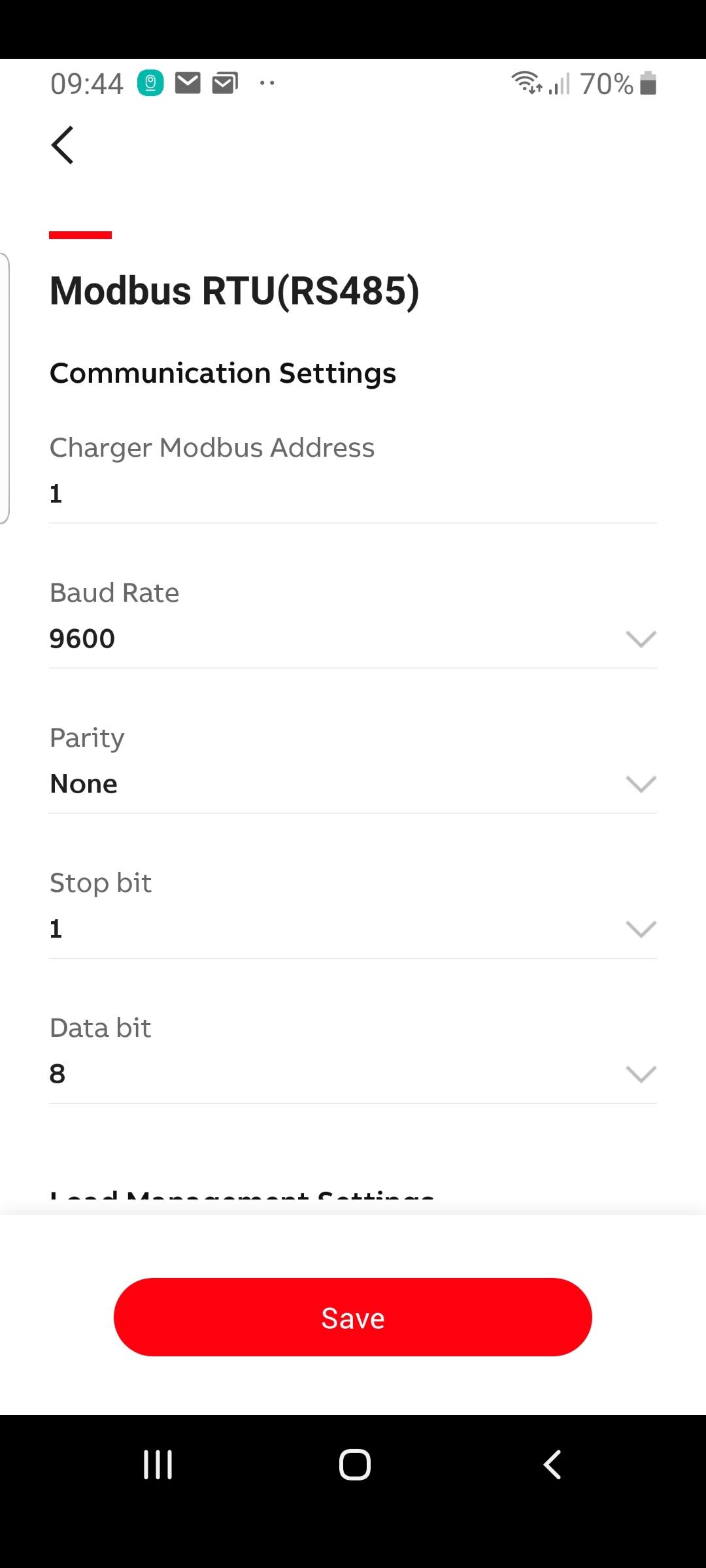

Dans la configuration de l'appareil, il est nécessaire de définir la communication Modbus sur esclave.

2. Ajout d'un appareil à Reduxi

Une fois que la borne de recharge ABB Terra EV est correctement configurée et connectée au contrôleur Reduxi, elle peut être ajoutée au contrôleur Reduxi. Les instructions pour accéder au contrôleur sont disponibles sur le lien Reduxi Controller.

Après vous être connecté au configurateur Reduxi, le tableau de bord s'affiche. Sélectionnez l’option Ajouter un périphérique dans la fenêtre inférieure gauche pour ajouter des périphériques.

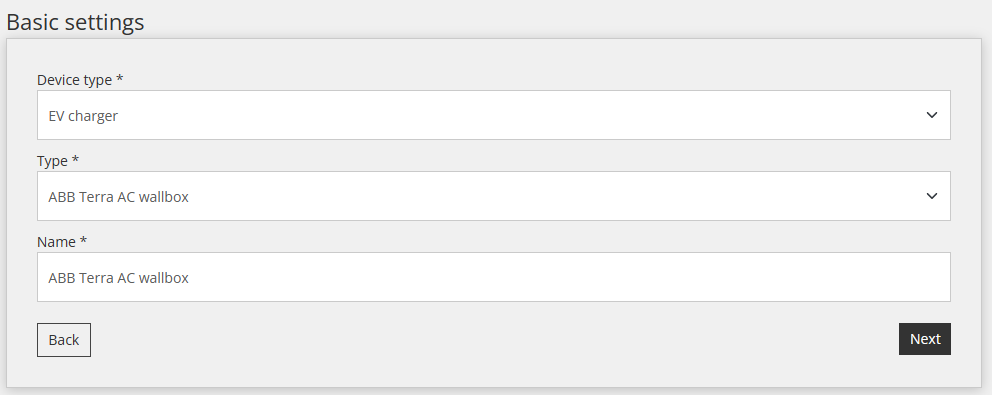

À l’étape suivante, sélectionnez le type d’appareil, tapez et entrez le nom de l’appareil ajouté. Dans notre cas, lors de l'ajout d'une borne de recharge ABB Terra, nous sélectionnons :

• dans le champ type d'appareil : Chargeur de voiture,
• dans le type de boîte : boîtier mural ABB Terra AC et
• dans le champ Nom : indiquez n'importe quel nom (par exemple, borne de recharge ABB Terra, borne de recharge).

Après avoir saisi les informations, cliquez sur l'option en bas à droite Suivant.

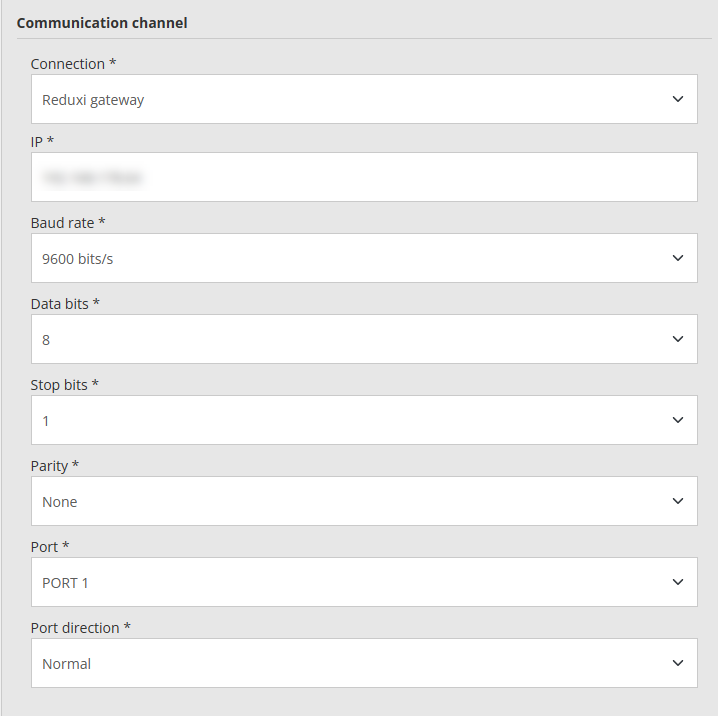

Dans la fenêtre suivante, nous définissons le canal de communication et configurons l'appareil. L'image ci-dessous montre le configurateur pour la connexion via Reduxi Gateway.

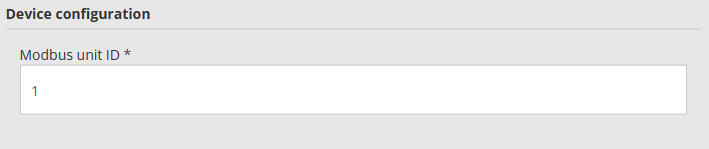

Normalement, l'ID de l'unité Modbus est défini sur 1.

Utilisez le bouton de test de communication pour vérifier si la communication de l'appareil est correctement configurée.

Lorsque nous obtenons la réponse que les deux appareils communiquent avec succès entre eux, nous pouvons choisir l'option Suivant.

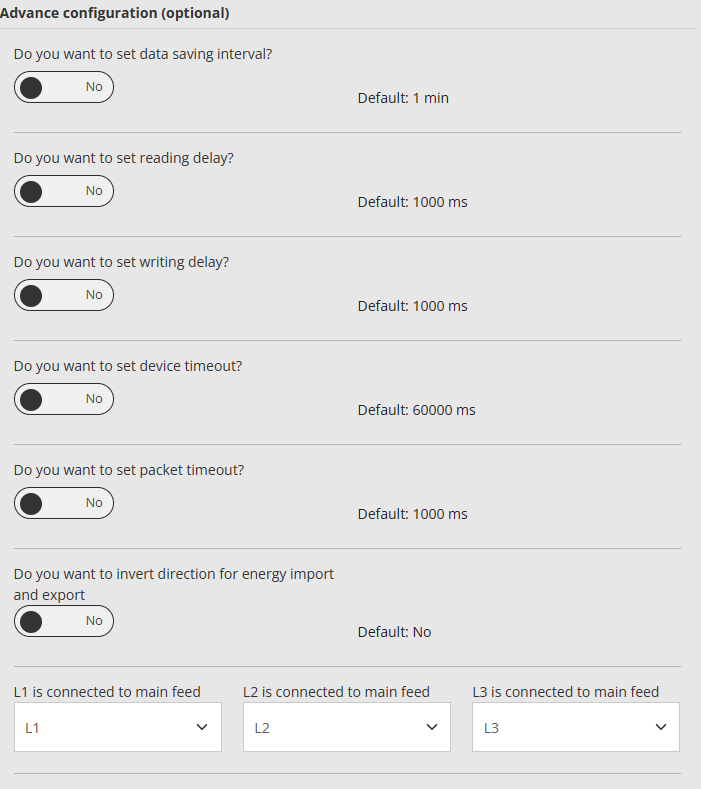

Dans la dernière fenêtre d'ajout d'une borne de recharge Schrack, vous pouvez ajuster certains paramètres en fonction de vos propres besoins.

3. Affichage des données de la borne de recharge pour véhicules électriques ABB Terra

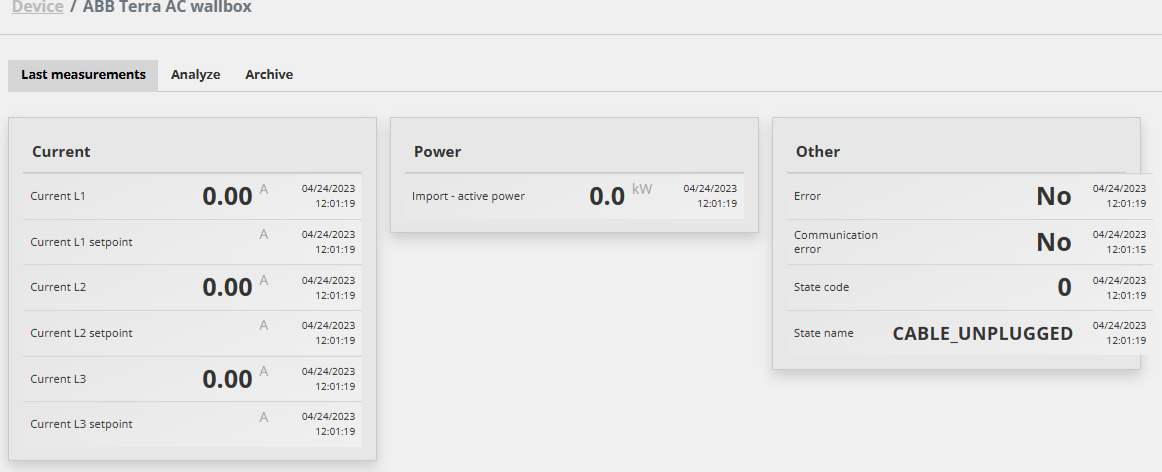

Une fois la borne de recharge ABB Terra EV ajoutée avec succès, elle peut être trouvée parmi les appareils ajoutés. Les dernières mesures de la borne de recharge s'affichent si nous la sélectionnons.

Cet article a été écrit en coopération avec E-ING.
