1. Comment configurer l'onduleur de centrale solaire SolarEdge pour permettre la communication Modbus TCP avec le contrôleur Reduxi ?

1.1 Éteignez l'onduleur

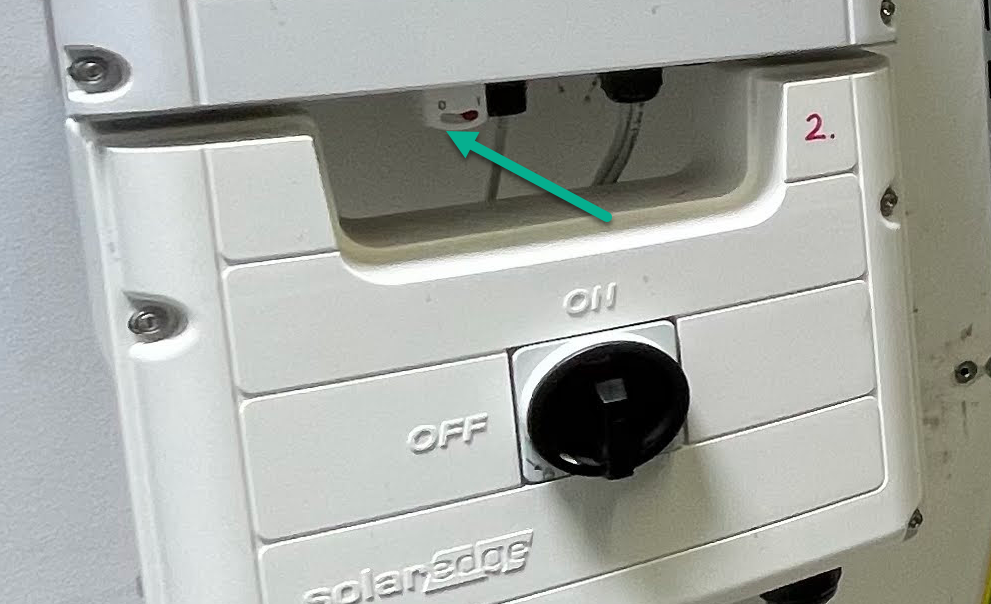

Éteignez l’onduleur avec l’interrupteur situé en bas du panneau avant. Déplacez le commutateur de 1 à 0.

Veuillez attendre que la production d'énergie de l'onduleur passe à 0 W.

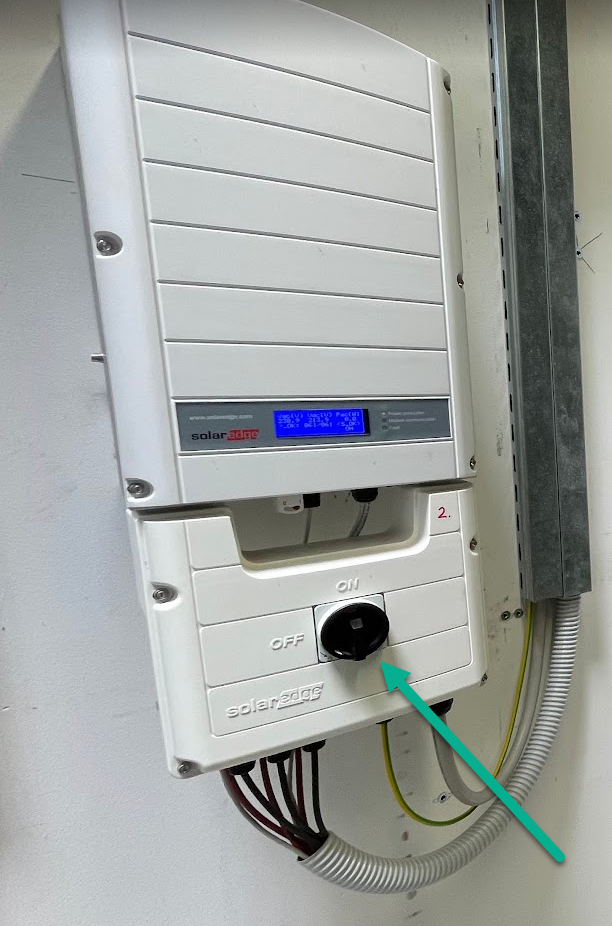

Veuillez également tourner l'interrupteur principal de la position ON à la position OFF.

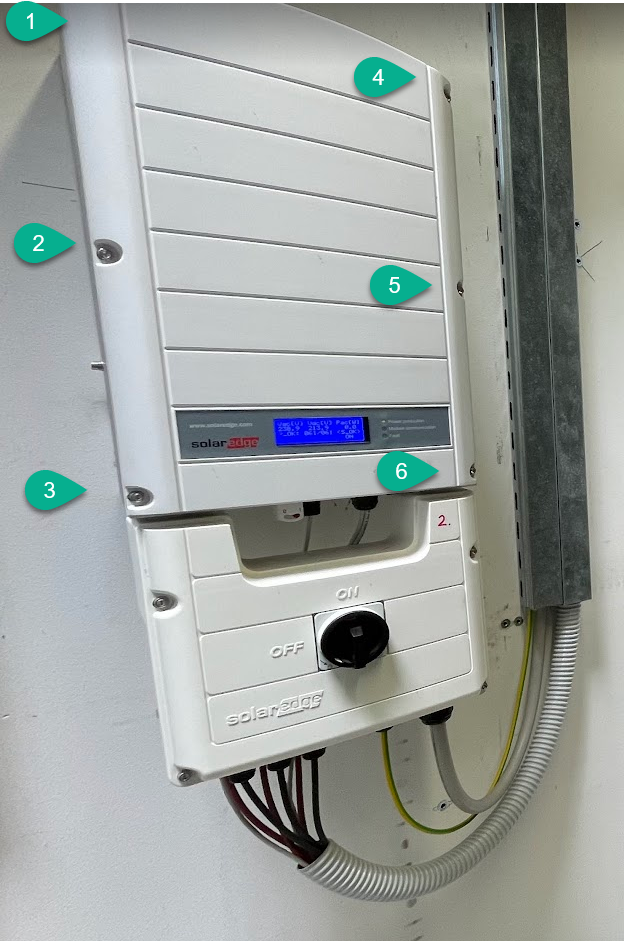

1.1 Dévissez les 6 vis sur le capot avant

1.2 Activer la configuration du mode d'affichage

Allez à l'unité d'affichage, où vous trouverez quatre petits boutons, et appuyez et maintenez celui de droite pendant 4 secondes.

1.3 Vous devrez insérer le mot de passe

Le mot de passe par défaut est « 12312312 » (trouvé dans la documentation SolarEdge) en appuyant sur différents boutons. Le deuxième bouton est pour le numéro 1, le troisième est pour le numéro 2 et le quatrième est pour le numéro 3.

Après avoir inséré le mot de passe correct, vous passerez automatiquement au menu suivant.

1.4 Établir une communication correcte

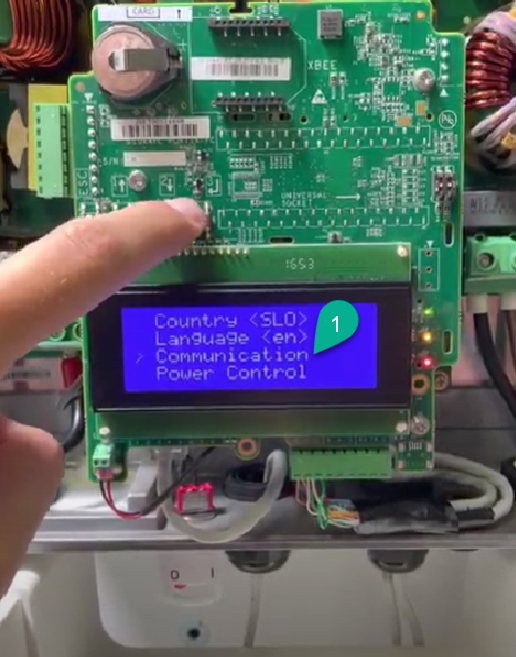

Appuyez sur le troisième bouton pour descendre dans le menu. Appuyez sur le troisième bouton autant de fois que nécessaire pour que le signe «>» soit en position « Communication », puis appuyez sur le quatrième bouton pour accéder à ce menu Communication.

1.5 Définir la connexion TCP

Veuillez vérifier la configuration LAN et activer la communication Modbus TCP. Définissez le port Modbus TCP et définissez l'IP réseau statique (recommandé).

1.5.1 Choisissez LAN Condans le menu

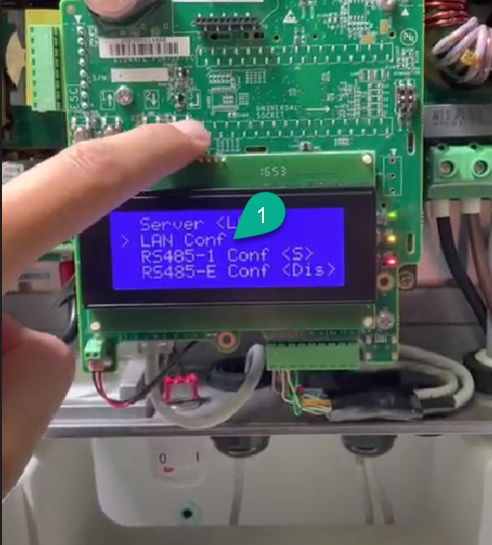

Appuyez à nouveau sur le troisième bouton pour descendre dans le menu et sélectionner « LAN Conf » et sur le quatrième bouton pour entrer dans le menu « LAN Conf ».

1.5.2 Choisissez Menu de configuration IP

1.5.2 Configurer les paramètres de configuration IP

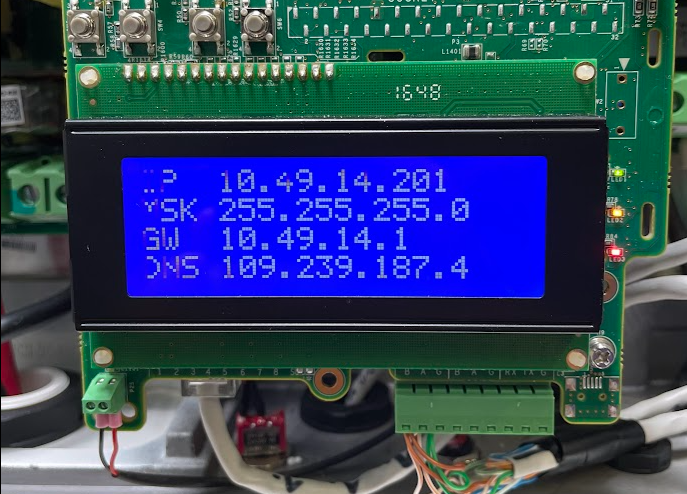

Insérez l'adresse IP statique de l'onduleur, le masque, le GW et le DNS (facultatif).

Appuyez sur le quatrième bouton et maintenez-le enfoncé pour confirmer les paramètres d'insertion.

1.6 Retour au menu principal

Revenez au menu en appuyant sur le premier bouton.

1.7 Définir le port du serveur

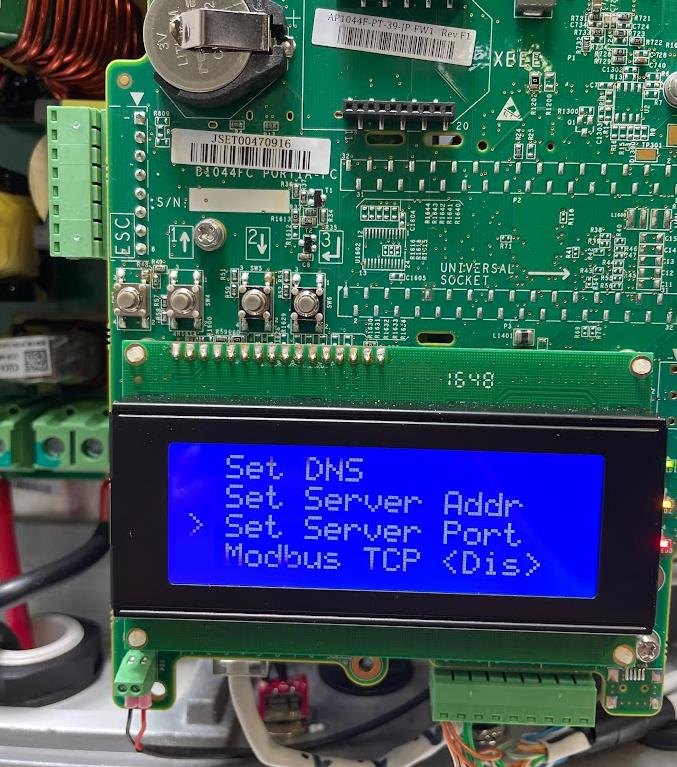

Appuyez sur le troisième bouton, accédez au menu « Définir l'adresse du serveur » et insérez l'ID de l'unité Modbus. Après l'avoir inséré, maintenez le quatrième bouton enfoncé, attendez que l'information « Appliqué » apparaisse, puis relâchez-le.

Revenez au menu décrit en appuyant sur le premier bouton.

1.8 Définir Modbus TCP <Dis>

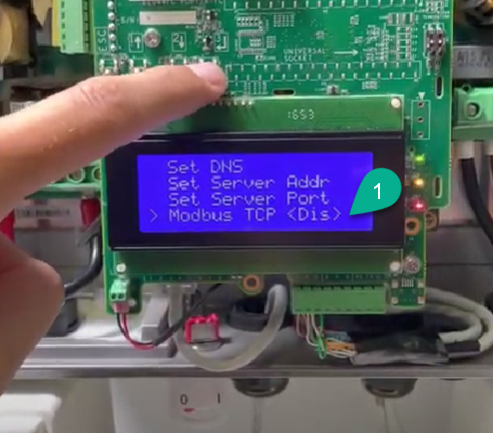

Appuyez sur le troisième bouton pour descendre dans le menu et sélectionnez « Modbus TCP <Dis>» en appuyant sur le quatrième bouton.

1.8.1 Définir le numéro de port

Insérez le numéro de port (la valeur par défaut est 502). Vous pouvez le modifier en appuyant sur les deuxième et troisième boutons ou en laissant le numéro de port 502 et en maintenant le quatrième bouton jusqu'à ce que vous voyiez la notification « appliqué ». Lorsque vous voyez ce message, relâchez le quatrième bouton.

1.8.2 Verrouiller l'écran

Appuyer sur le premier bouton vous permet de revenir au menu pour verrouiller l'écran.
Si vous ne le verrouillez pas manuellement, il reverrouillera automatiquement l'écran dans 10 à 15 minutes et éteindra son rétroéclairage.

1.9 Recueillir des informations pour le configurateur Reduxi

Vous avez maintenant terminé la configuration et vous pouvez ajouter l'onduleur au contrôleur en utilisant l'adresse IP statique, le port et l'ID d'unité Modbus que vous avez saisis.

2. Ajouter l'appareil au configurateur Reduxi

Tout d'abord, vous pouvez vous connecter à Reduxi Configurator en utilisantReduxi Configurator via le navigateur.

1. Cliquez sur Ajouter un appareil

2. Entrer dans les paramètres de base

3. Sélectionner le canal de communication

Veuillez saisir les paramètres que vous avez utilisés dans la section Configurer la connectivité Ethernet de l'interface Web pour l'onduleur SolarEdge.

4. Entrer dans la configuration de l'appareil

ID de l'unité Modbus - Normalement, un seul est utilisé.

5. Entrez et choisissez Paramètres avancés
