Les centrales Reduxi et Solaredge permettent aux utilisateurs d’optimiser la production d’énergie, d’augmenter la flexibilité, de réduire les coûts et d’améliorer la durabilité.
1. Introduction
Le fabricant de Solar Edege fournit des informations détaillées sur la façon de connecter plusieurs onduleurs avec différentes options sur le lien : https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.
1.1 Connexion physique entre Reduxi et l'onduleur
Connectez le contrôleur Reduxi aux contacts du circuit de l'onduleur comme indiqué dans l'image ci-dessous :
2. BUS (série) connexion configuration pour les onduleurs maître et esclave
Cet exemple est donné pour simplifier l'expérience des utilisateurs sur la façon de créer une connexion série entre différents onduleurs où l'un agit comme maître et les autres comme esclaves et un

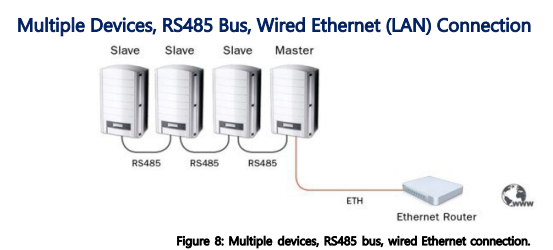

L'image ci-dessous affiche une connexion BUS avec RS485 des esclaves vers un maître, qui est connecté en second lieu à Internet.
2.1 Paramètres pour les appareils esclaves
Une fois les connexions physiques établies, il faut définir les adresses des salves. Les images suivantes donnent des instructions pour les paramètres d'adresse de sauvegarde :

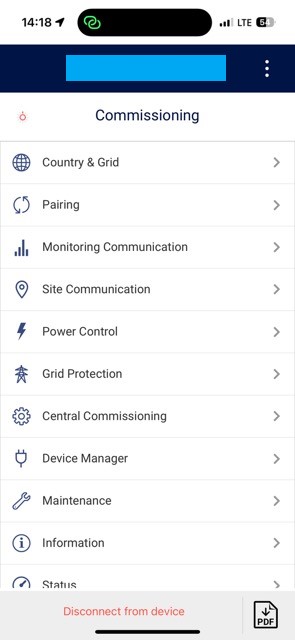

- Interface ouverte de l'onduleur

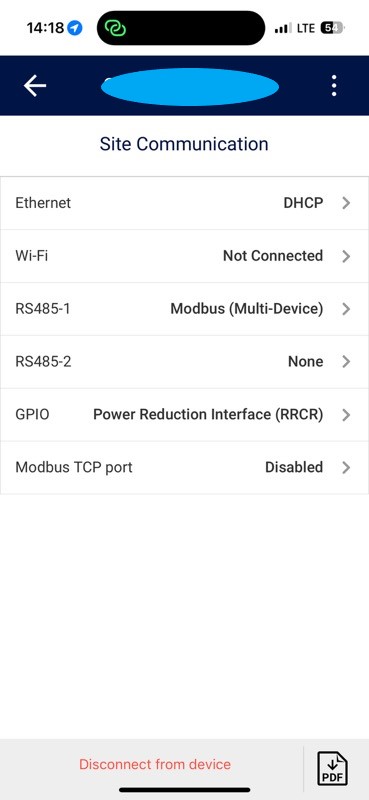

- Communication sur le site ouvert

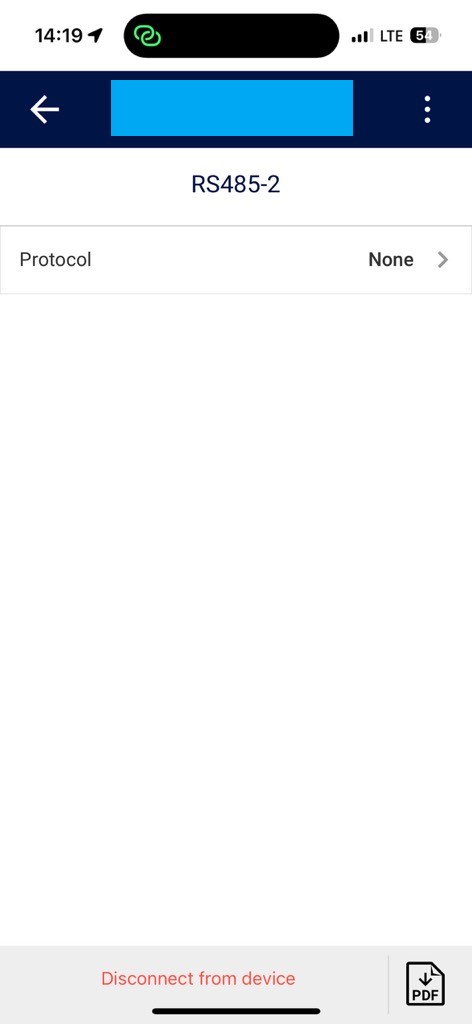

- Ouvrir RS485-2
- Protocole ouvert

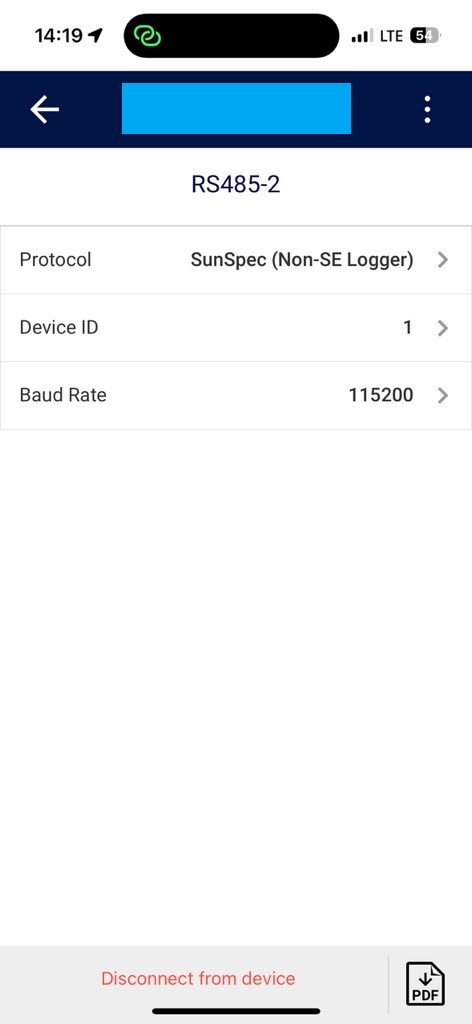

- Sélectionnez SunSpec (enregistreur non SE et définissez l'ID de l'appareil)
3. Connexions de l'onduleur maître au contrôleur Reduxi via TCP
Pour savoir comment connecter l'onduleur maître via Modbsu TCP avec une adresse IP définie au contrôleur Reduxi, veuillez suivre le lien : Configuration principale de SolarEdge.

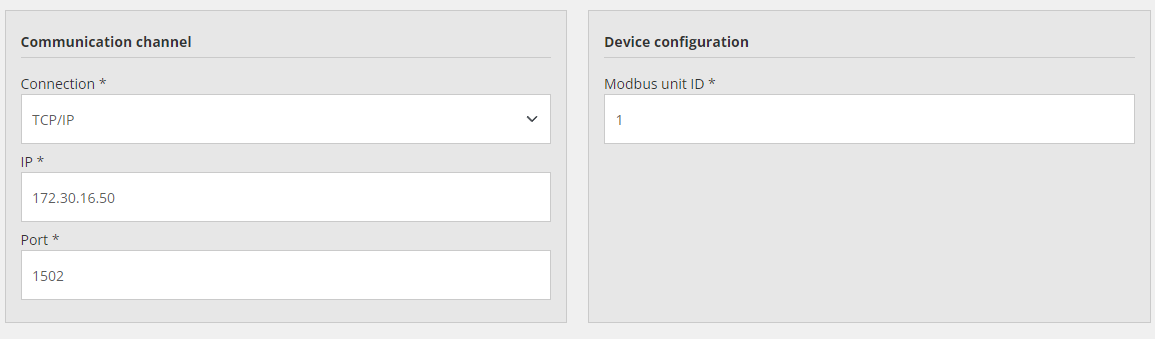

Image d'exemple de configuration Modbus TCP sur site du contrôleur Reduxi :
4. Connexions de l'onduleur maître au contrôleur Reduxi via RTU.

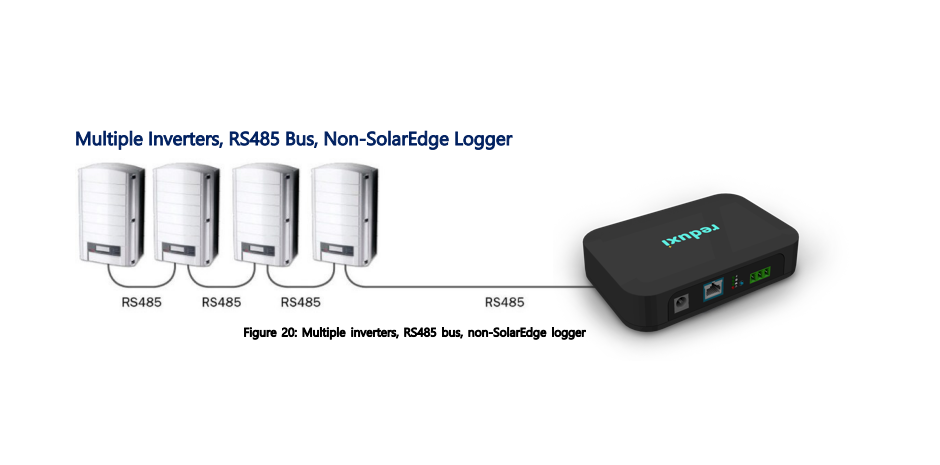

Il est possible d'établir une connexion entre l'onduleur maître et le contrôleur Reduxi également via une connexion série (Modbus RTU).
La configuration des onduleurs esclaves est la même qu'au point 2.1 Paramètres pour les appareils esclaves.

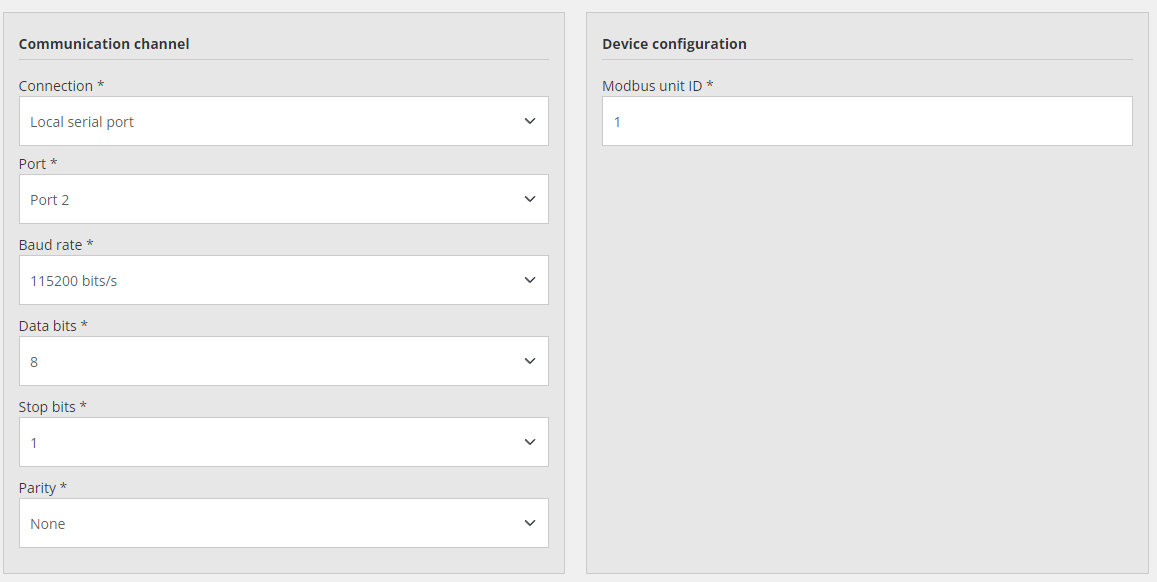

Image d'exemple de configuration Modbus RTU sur site du contrôleur Reduxi :
Pour plus d'informations sur la configuration de l'appareil dans Reduxi, veuillez suivre : Configurateur Reduxi
Pour plus d'informations sur l'utilisation de l'application cloud pour Reduxi, veuillez suivre : Reduxi Cloud
