Comment connecter le compteur d'énergie Circutor CVM-C10 au contrôleur Reduxi
Connectez votre analyseur de puissance Circutor CVM-C10 au Reduxi Controller.
Description textuelle de cette image

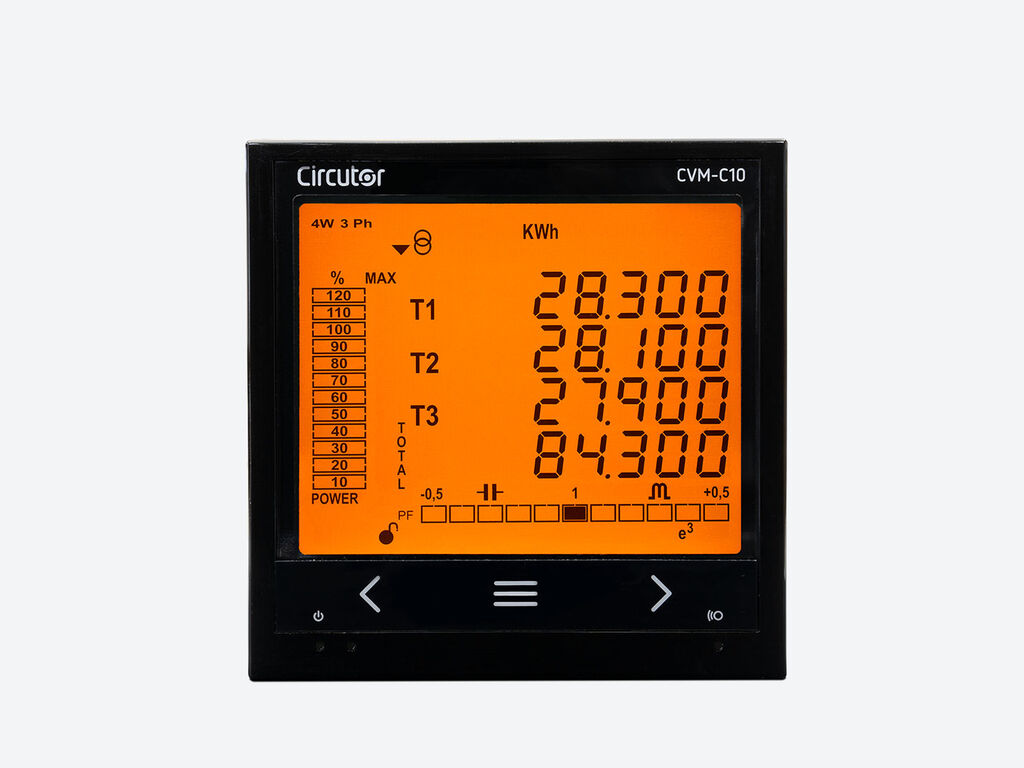

Photo produit d'un analyseur de puissance carré noir pour montage en façade, sur fond gris clair. En haut à gauche : logo 'Circutor' ; en haut à droite : 'CVM-C10'. Écran rétroéclairé en orange avec les repères '4W 3 Ph' et 'kWh', une échelle verticale en pourcentage à gauche (10 à 120 %, 'MAX', 'POWER') et les lignes 'T1' 28.300, 'T2' 28.100, 'T3' 27.900 et 'TOTAL' 84.300. En bas de l'écran, une échelle de facteur de puissance de -0.5 à +0.5 en passant par 1, avec le segment central rempli. Sous l'écran, trois symboles tactiles : flèche gauche, menu (trois lignes) et flèche droite.
1 Documentation technique
Documents et téléchargements du fabricant pour le Circutor CVM-C10 :
- Téléchargements Circutor – Instructions de connexion et de configuration de l'appareil, comme indiqué dans la version précédente de ce guide.
- Page produit CVM-C10 (CVM-C10-ITF-IN-485-IC2) – Description du produit, caractéristiques et liste des documents.
- Fiche technique CVM-C10 – Caractéristiques, dimensions et interface de communication.
2 Matériel nécessaire
- Analyseur de puissance Circutor CVM-C10 avec interface RS-485, installé par un électricien qualifié
- Câble RS-485
- Reduxi Controller
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Connecter et configurer le compteur
Vous trouverez les instructions de connexion et de configuration du compteur dans les documents du point 1.
3.1 Interface et protocole
Le CVM-C10 communique via une interface RS-485. Il prend en charge les protocoles Modbus/RTU et BACnet. Reduxi lit le compteur via Modbus.
3.2 Paramètres Modbus du compteur
Définissez les paramètres Modbus dans la configuration du compteur. Le manuel indique un débit en bauds de 9600 à 19200.
Vous avez besoin de l'ID d'unité Modbus du compteur dans le Reduxi Configurator. Normalement, c'est 1.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter le compteur à Reduxi
Suivez ces étapes pour ajouter un nouveau compteur ou en modifier un existant.
5.1 Paramètres de base
Connectez-vous au Reduxi Configurator via le navigateur (voir point 4) et cliquez sur Add device.
À la première étape, saisissez les paramètres de base de l'appareil. Cliquez ensuite sur Next.
5.2 Paramètres de communication
Sélectionnez le canal de communication. Saisissez ensuite la configuration de l'appareil :
| Paramètre | Valeur |
|---|---|
| Modbus unit ID | Normalement 1
|
Saisissez et choisissez ensuite les paramètres avancés. Les paramètres série, s'ils sont demandés, doivent correspondre aux réglages du compteur (voir point 3).
5.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Cela lit le Circutor CVM-C10 une seule fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices dans le Reduxi Configurator. Reduxi ne fait que lire le compteur.
✓ Résumé
Préparation (points 1–2) : lisez les documents Circutor et préparez le matériel.
Circutor CVM-C10 (point 3) : connectez le compteur via RS-485. Définissez les paramètres Modbus et notez l'ID d'unité Modbus.
Ajout à Reduxi (points 4–5) : connectez-vous au Reduxi Configurator, ajoutez le compteur avec son ID d'unité Modbus et testez la communication.
Mise en service (point 6) : vérifiez les mesures. Reduxi lit le compteur.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez que l'ID d'unité Modbus dans Reduxi est identique à l'adresse Modbus définie sur le compteur. Vérifiez que les paramètres série correspondent. |
| Le compteur ne répond pas sur le bus RS-485 | Vérifiez le câblage RS-485 et les paramètres de communication du compteur. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
