Comment connecter le compteur d'énergie intelligent Iskra IE38Mx au contrôleur Reduxi
Connectez le compteur d'énergie intelligent Iskra IE38Mx au Reduxi Controller via Modbus RTU (RS485).

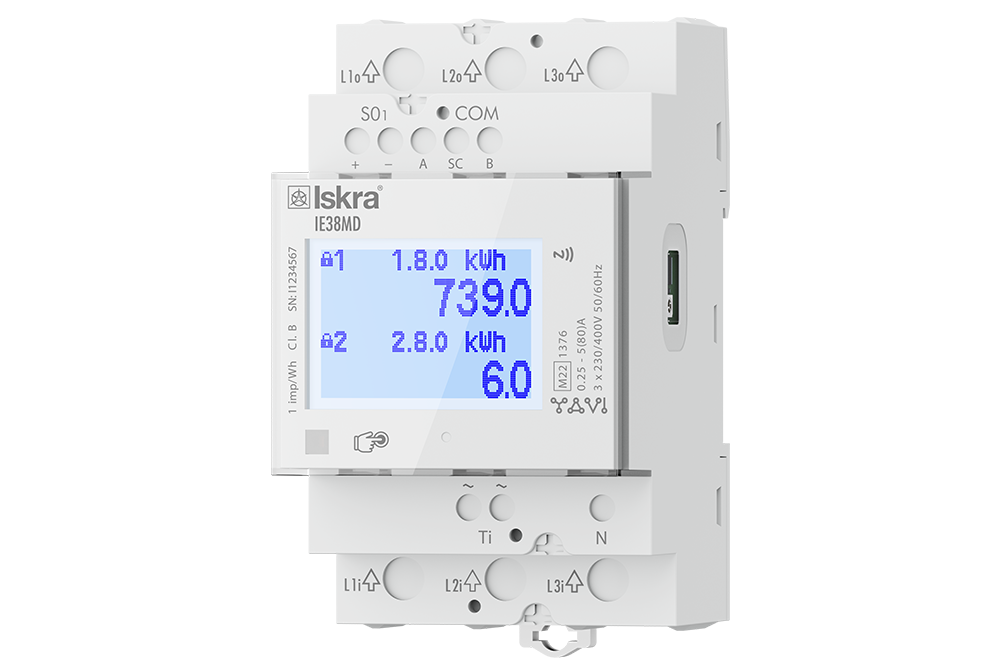

Description textuelle de cette image
Photo produit d'un compteur d'énergie blanc pour rail DIN, sur fond blanc. En haut : bornes L1o, L2o, L3o (sorties), une rangée repérée 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. Face avant : logo 'Iskra', modèle 'IE38MD', écran LCD bleu à deux lignes : symbole de cadenas '1' 1.8.0 kWh, valeur 739.0 ; symbole de cadenas '2' 2.8.0 kWh, valeur 6.0. À gauche, un texte vertical '1 imp/Wh, Cl. B, SN' avec un numéro de série (petit) ; à droite, un symbole sans fil, un logo 'YAVI' et de petits caractères concernant 3 x 230/400V 50/60Hz. Un carré gris et un symbole de main ou de toucher se trouvent en bas à gauche de la face avant. En bas : bornes Ti, N, L1i, L2i, L3i.
1 Documentation technique
Les instructions de connexion et de configuration du compteur se trouvent sur la page web du fabricant : https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/
- Page produit Iskra IE38Mx – Variantes IE38MS, IE38MM, IE38MD et IE38MF, interfaces et téléchargements
- Manuel d'utilisation IE38Mx – Raccordement, paramètres de communication et protocole de communication Modbus (annexe A)
- Fiche technique IE38Mx – Données techniques
- Smart Meter IE38Mx (brochure) – Présentation du produit
2 Matériel nécessaire
Vous avez besoin des composants suivants :
- Reduxi Controller
- Compteur d'énergie Iskra IE38MD (la variante IE38Mx avec interface Modbus RS485)
- Câble RS485 entre le compteur et le Reduxi Controller
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Connecter le compteur au Reduxi Controller
3.1 Bornes RS485 du compteur
La connexion RS485 de l'IE38MD est repérée A, SC (blindage) et B dans le manuel du fabricant. Le schéma de raccordement figure dans le manuel d'utilisation (voir point 1).
4 Vérifier les paramètres de communication du compteur
L'IE38MD utilise Modbus RTU sur RS485. Les réglages d'usine selon le manuel du fabricant :
| Paramètre | Réglage d'usine |
|---|---|
| Protocole | Modbus RTU |
| Vitesse |
115200 bit/s (1200 à 115200 bit/s possible) |
| Trame |
8, N, 2 (8 bits de données, sans parité, 2 bits d'arrêt) |
Vous pouvez modifier l'adresse, la vitesse, la parité et les bits d'arrêt sur l'écran du compteur (Settings – Communication) ou avec le logiciel Iskra MiQen (version 2.1 ou ultérieure).
5 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
6 Ajouter le compteur à Reduxi
Suivez ces étapes pour ajouter un nouveau compteur ou en modifier un existant.
6.1 Paramètres de base
Connectez-vous au Reduxi Configurator via le navigateur (voir point 5), cliquez sur + Add device et saisissez les paramètres de base du compteur.
6.2 Paramètres de communication
Sélectionnez le canal de communication et saisissez la configuration de l'appareil :
| Paramètre | Valeur |
|---|---|
| Modbus unit ID | Normalement, c'est 1. La valeur doit correspondre à l'adresse Modbus définie sur le compteur. |
Saisissez et choisissez ensuite les paramètres avancés.
6.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Cela lit l'Iskra IE38Mx une seule fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
7 Vérifier les mesures
7.1 Last measurements
Une fois la communication établie, vérifiez les valeurs sous Devices – Iskra IE38Mx dans le Reduxi Configurator.
✓ Résumé
Préparation (points 1–2) : ouvrez la documentation du fabricant. Préparez le contrôleur, le compteur IE38MD, le câble RS485 et un ordinateur portable ou une tablette.
Iskra IE38MD (points 3–4) : raccordez les bornes RS485 A et B. Vérifiez l'adresse, la vitesse, la parité et les bits d'arrêt sur le compteur.
Ajout à Reduxi (points 5–6) : connectez-vous au Reduxi Configurator. Ajoutez l'appareil, saisissez l'ID d'unité Modbus et testez la communication.
Mise en service (point 7) : Vérifiez les dernières mesures sous Devices.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Aucune donnée du compteur | L'ID d'unité Modbus, la vitesse, la parité et les bits d'arrêt dans Reduxi doivent correspondre aux réglages du compteur. |
| Plusieurs compteurs sur une même ligne RS485 | Chaque compteur doit avoir une adresse Modbus unique. Les compteurs non configurés partagent l'adresse d'usine 33. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
