Comment connecter l'analyseur de qualité d'énergie Iskra iMC784 au contrôleur Reduxi
Connectez votre analyseur de qualité d'énergie Iskra MC784 / iMC784 au Reduxi Controller.
Description textuelle de cette image

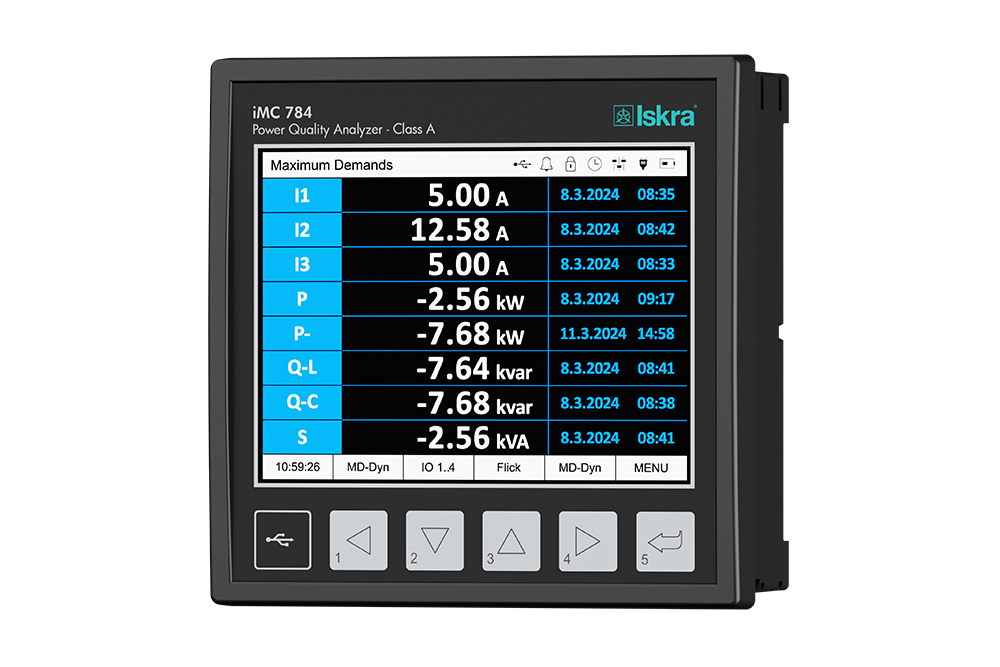

Photo produit d'un analyseur de qualité d'énergie carré noir pour montage en façade, sur fond blanc. Texte d'en-tête : 'iMC 784', 'Power Quality Analyzer - Class A', logo 'Iskra'. Écran couleur avec le titre 'Maximum Demands' et des icônes d'état. Lignes du tableau (libellé, valeur, date, heure) : I1 5.00 A 8.3.2024 08:35 ; I2 12.58 A 8.3.2024 08:42 ; I3 5.00 A 8.3.2024 08:33 ; P -2.56 kW 8.3.2024 09:17 ; P- -7.68 kW 11.3.2024 14:58 ; Q-L -7.64 kvar 8.3.2024 08:41 ; Q-C -7.68 kvar 8.3.2024 08:38 ; S -2.56 kVA 8.3.2024 08:41. Barre de menu du bas : 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Sous l'écran : un bouton USB et quatre touches fléchées (gauche, bas, haut, droite) numérotées de 1 à 4, et une touche Entrée numérotée 5.
1 Documentation technique
Les instructions de connexion et de configuration de l'analyseur se trouvent sur la page web du fabricant Iskra. Documents du fabricant pour l'Iskra MC784 / iMC784 :
- Advanced Power Quality Analyser MC784 / iMC784 – Page produit avec description et documents.
- Fiche technique iMC784 / MC784 (PDF) – Communication, alimentation, montage et bornes.
- Manuel d'utilisation iMC784 / MC784 (PDF) – Installation et configuration.
- Dépliant iMC784 (PDF) – Présentation du produit.
2 Matériel nécessaire
- Analyseur de qualité d'énergie Iskra MC784 ou iMC784, installé par un électricien qualifié
- Câble pour l'interface de communication : câble RS485 ou câble Ethernet
- Reduxi Controller
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Connecter et configurer l'analyseur
Vous trouverez les instructions de connexion et de configuration de l'analyseur dans les documents du point 1.
3.1 Interfaces et bornes
Le MC784 / iMC784 est un analyseur de qualité d'énergie de classe A selon IEC 61000-4-30 Ed. 3. Il dispose des interfaces de communication suivantes :
| Interface | Description |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) et USB 2.0 type B |
| COM2 | RS232 or RS485 |
| RS485 sur le module E/S C | Borne 54 (A) et borne 55 (B) |
Les protocoles sont Modbus RTU, Modbus TCP, DNP3 et MQTT. IEC 61850 est en option.
| Connexion | Bornes |
|---|---|
| Alimentation | L sur 13, N sur 14, terre de protection sur 12. Raccordez toujours la terre. |
| Entrées de tension | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Entrées de courant | IL1 sur 1/3, IL2 sur 4/6, IL3 sur 7/9, courant du neutre sur 26/27
|
3.2 Paramètres de communication de l'analyseur
Configurez les paramètres de communication comme décrit dans le manuel d'utilisation (voir point 1). Le fabricant fournit pour cela le logiciel de configuration gratuit Miqen.
Vous avez besoin de l'ID d'unité Modbus de l'analyseur dans le Reduxi Configurator. Normalement, c'est 1.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter l'analyseur à Reduxi
Suivez ces étapes pour ajouter un nouvel analyseur ou modifier un analyseur existant.
5.1 Paramètres de base
Connectez-vous au Reduxi Configurator via le navigateur (voir point 4) et cliquez sur Add device.
À la première étape, saisissez les paramètres de base de l'appareil. Cliquez ensuite sur Next.
5.2 Paramètres de communication
Sélectionnez le canal de communication. Saisissez ensuite la configuration de l'appareil :
| Paramètre | Valeur |
|---|---|
| Modbus unit ID | Normalement 1
|
Saisissez et choisissez ensuite les paramètres avancés. Les paramètres série, s'ils sont demandés, doivent correspondre aux réglages de l'analyseur (voir point 3).
5.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Cela lit l'Iskra MC784 / iMC784 une seule fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices dans le Reduxi Configurator. Reduxi ne fait que lire l'analyseur.
✓ Résumé
Préparation (points 1–2) : lisez les documents Iskra et préparez le matériel.
Analyseur Iskra (point 3) : connectez l'analyseur via RS485 ou Ethernet. Définissez les paramètres de communication et notez l'ID d'unité Modbus.
Ajout à Reduxi (points 4–5) : connectez-vous au Reduxi Configurator, ajoutez l'analyseur avec son ID d'unité Modbus et testez la communication.
Mise en service (point 6) : vérifiez les mesures. Reduxi lit l'analyseur.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez que l'ID d'unité Modbus dans Reduxi est identique à l'adresse Modbus définie sur l'analyseur. Vérifiez que les paramètres série correspondent. |
| L'analyseur ne répond pas sur le bus RS485 | Vérifiez les bornes RS485 54 (A) et 55 (B) ainsi que les paramètres de communication de l'analyseur. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
