Comment connecter le compteur d'énergie Shelly 3EM au contrôleur Reduxi
Connectez votre Shelly 3EM au Reduxi Controller via votre réseau Wi-Fi local.
Description textuelle de cette image

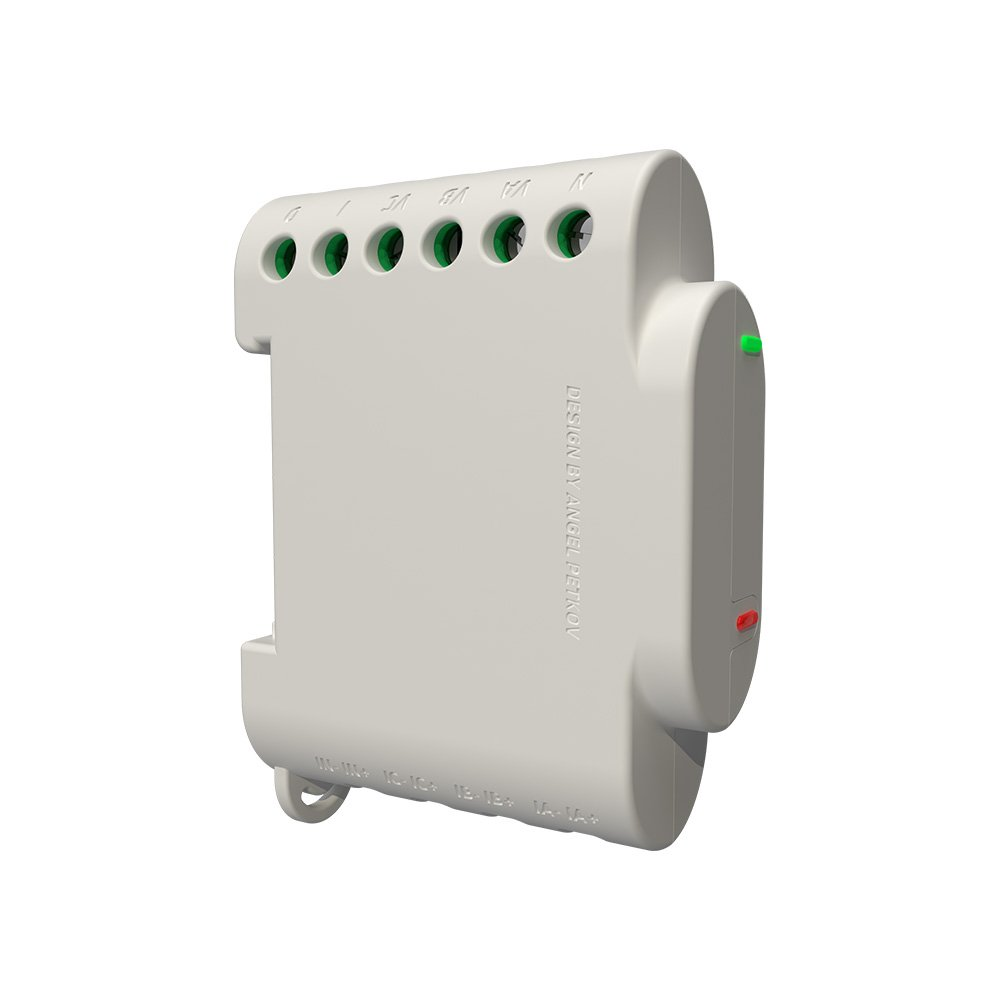

Rendu produit d'un petit module compact blanc cassé (boîtier de type Shelly 3EM) sur fond blanc, vu de face et légèrement du dessus, dans la moitié gauche de l'image. Le bord supérieur comporte six ouvertures de vis rondes avec des anneaux intérieurs verts et des repères en relief au-dessus. Une LED verte se trouve sur le côté droit du boîtier et une LED rouge plus bas, sur le côté droit. Un texte vertical en relief sur la face avant indique 'DESIGN BY ANGEL PETKOV' (en partie coupé). Le bord inférieur comporte des repères d'entrées de courant en relief, en quatre paires, et une petite boucle de fixation en bas à gauche. Le reste de l'image est un fond blanc vide.
1 Documentation technique
Les instructions de connexion et de configuration de l'appareil se trouvent sur la page web du fabricant. Ces documents concernent le Shelly 3EM :
- Shelly 3EM : base de connaissances – Instructions de connexion et de configuration sur la page web du fabricant
- Shelly 3EM : guide d'utilisation et de sécurité – Instructions d'installation et de sécurité
- Documentation de l'API Shelly – Interfaces des appareils Shelly
2 Matériel nécessaire
Vous avez besoin des composants suivants :
- Reduxi Controller
- Shelly 3EM avec les 3 transformateurs de courant (120 A, fournis avec l'appareil)
- Réseau Wi-Fi local (802.11 b/g/n)
- Appareil intelligent (smartphone, ordinateur ou tablette) pour configurer le Shelly
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Connecter le Shelly 3EM à votre réseau Wi-Fi
3.1 Raccorder le Shelly à l'alimentation
Le Shelly 3EM est alimenté en 110–230 V AC ±10 %, 50/60 Hz.
3.2 Se connecter au Wi-Fi du Shelly avec un appareil intelligent (smartphone, ordinateur, tablette)
Le réseau Wi-Fi du Shelly apparaît lorsque vous recherchez les réseaux Wi-Fi. Connectez-y votre appareil intelligent.
3.3 Ouvrir le navigateur et saisir l'IP par défaut du Shelly
L'IP par défaut du Shelly est 192.168.1.33.
Description textuelle de cette image
Capture d'écran de l'interface web du Shelly 3EM dans un navigateur de smartphone (thème sombre). Barre d'état : heure 13:48, 5G, batterie 61. Barre d'adresse : 192.168.33.1. En-tête : logo 'Shelly 3EM', une icône de nuage rouge, une icône de routeur ou de Wi-Fi, une icône de cadenas rouge ouvert et 'Time: --:--'. Puissance totale : -0.06kW avec une icône de téléchargement. Phase 1 : 21W ; VOLTAGE 220V ; CURRENT 0.60A ; POWER FACTOR 0.16. Phase 2 : -19W ; VOLTAGE 227V ; CURRENT 0.43A ; POWER FACTOR -0.19. Phase 3 : -64W ; VOLTAGE 225V ; CURRENT 0.64A ; POWER FACTOR -0.45.
3.4 Ouvrir les paramètres Wi-Fi et se connecter à votre réseau Wi-Fi local
Ouvrez Internet & Security et activez Connect the Shelly device to an existing WiFi Network sous WIFI MODE - CLIENT.
Description textuelle de cette image
Capture d'écran d'un navigateur de smartphone affichant l'interface web du Shelly (thème sombre). Barre d'état : heure 13:49, signal, 5G, batterie 61. Adresse affichée : 192.168.33.1. Première rangée de tuiles : Timer, Weekly schedule, Internet & Security (la tuile Internet & Security, avec une icône de globe, est repérée par une flèche verte numérotée 1). Deuxième rangée de tuiles : Safety, Actions, Settings. En dessous, un en-tête 'Settings' avec une liste déroulante, chaque entrée avec une icône d'information et un chevron vers le bas : POWER ON DEFAULT MODE ; LED LIGHT CONTROL ; FIRMWARE UPDATE ; TIME ZONE AND GEO-LOCATION ; DEVICE NAME. Toutes les entrées sont repliées.
Description textuelle de cette image
Capture d'écran de l'interface web du Shelly dans un navigateur de smartphone (thème sombre), image haute. Barre d'état : heure 13:49, signal, E, batterie 61. Adresse : 192.168.33.1. Tuiles : Timer, Weekly schedule, Internet & Security (première rangée) ; Safety, Actions, Settings (deuxième rangée). En-tête 'Internet & Security' avec une icône de globe. Section dépliée 'WIFI MODE - CLIENT' (chevron vers le haut) avec une case décochée 'Connect the Shelly device to an existing WiFi Network' ; la case est repérée par une flèche verte numérotée 1. Plus bas, les sections repliées, chacune avec une icône de globe et un chevron vers le bas : 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. La partie inférieure de l'image est un fond blanc vide.
Saisissez le nom et le mot de passe de votre réseau Wi-Fi. Saisissez une adresse IP statique (recommandé). Saisissez le masque et, si vous le souhaitez, l'IP de la passerelle par défaut. Appuyez sur SAVE.
Description textuelle de cette image
Capture d'écran de l'interface web du Shelly dans un navigateur de smartphone (thème sombre), section 'WIFI MODE - CLIENT' (dépliée, chevron vers le haut). Barre d'état : heure 13:49, signal, E, batterie 61. Adresse : 192.168.33.1. Case cochée : 'Connect the Shelly device to an existing WiFi Network'. Champ du nom de réseau avec une icône Wi-Fi : premiers caractères, se termine par 137. Champ du mot de passe avec une icône de cadenas : points masqués avec un curseur de texte à la fin et une icône en forme d'œil à droite. Case décochée : 'Set static IP address'. Bouton 'SAVE' avec une icône Wi-Fi. En dessous, une section repliée 'WIFI CLIENT BACKUP' (chevron vers le bas). En bas, la barre d'outils du clavier du smartphone avec des flèches haut et bas et 'Done'.
3.5 Le Shelly redémarre et est accessible avec la nouvelle IP
Description textuelle de cette image
Capture d'écran de l'interface web du Shelly dans un navigateur de smartphone après l'enregistrement des paramètres Wi-Fi. Adresse : 192.168.33.1. Une bannière blanche avec 'Success' et 'Settings changed' et une barre verte en dessous. Formulaire estompé à l'arrière-plan : champ du nom du réseau Wi-Fi avec la valeur BITNJE137 ; champ du mot de passe avec huit caractères masqués et une icône en forme d'œil ; case décochée 'Set static IP address' ; bouton 'SAVE'. Une boîte de message noire à cadre bleu indique : 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 est affiché en bleu). En dessous, des entrées repliées estompées avec des icônes de globe et des chevrons, dont 'WIFI MODE - ACCESS POINT' et 'RESTRICT LOGIN' (les autres entrées sont en partie masquées).
3.6 Se connecter au Shelly via votre réseau local
Connectez votre appareil intelligent à votre réseau local. Saisissez dans la barre d'adresse du navigateur l'adresse IP que vous avez définie pour le Shelly.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter le Shelly 3EM à Reduxi
Suivez ces étapes pour ajouter un nouveau Shelly 3EM ou modifier un appareil existant.
5.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator du contrôleur (voir point 4) et appuyez sur le bouton Add device. Dans la première étape, saisissez les paramètres de base de l'appareil : sélectionnez le compteur d'énergie et le Shelly 3EM, puis saisissez le nom de votre choix. Appuyez ensuite sur Next.
5.2 Paramètres de communication
Sélectionnez le canal de communication. Saisissez les informations de connexion du Shelly 3EM :
| Paramètre | Valeur |
|---|---|
| Connexion | Réseau local (TCP/IP), API REST |
| IP | L'adresse IP que vous avez définie sur le Shelly au point 3 |
Saisissez et choisissez ensuite les paramètres avancés.
5.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Cela lit le Shelly 3EM une seule fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices – Shelly 3EM dans le Reduxi Configurator pour un contrôle supplémentaire.
✓ Résumé
Préparation (points 1–2) : ouvrez la documentation Shelly et préparez le matériel.
Shelly 3EM (point 3) : alimentez le Shelly, ouvrez son interface web et connectez-le à votre réseau Wi-Fi avec une IP statique.
Ajout à Reduxi (points 4–5) : connectez-vous au Reduxi Configurator, ajoutez l'appareil avec l'IP du Shelly et testez la communication.
Mise en service (point 6) : vérifiez les dernières mesures sous Devices.
→ Problèmes courants
| Problème | Solution |
|---|---|
| L'interface web du Shelly ne s'ouvre pas après l'enregistrement des paramètres Wi-Fi | Le Shelly redémarre et n'est accessible qu'à la nouvelle IP. Connectez votre appareil intelligent au réseau local et saisissez l'IP que vous avez définie. |
| Le Test communication échoue | Vérifiez que l'IP saisie dans le Reduxi Configurator est bien celle que vous avez définie sur le Shelly. Une IP statique est recommandée. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
