Comment connecter le compteur d'énergie Socomec Diris A au Reduxi Controller
Connectez votre compteur d'énergie Socomec DIRIS A au Reduxi Controller via Modbus.
Description textuelle de cette image

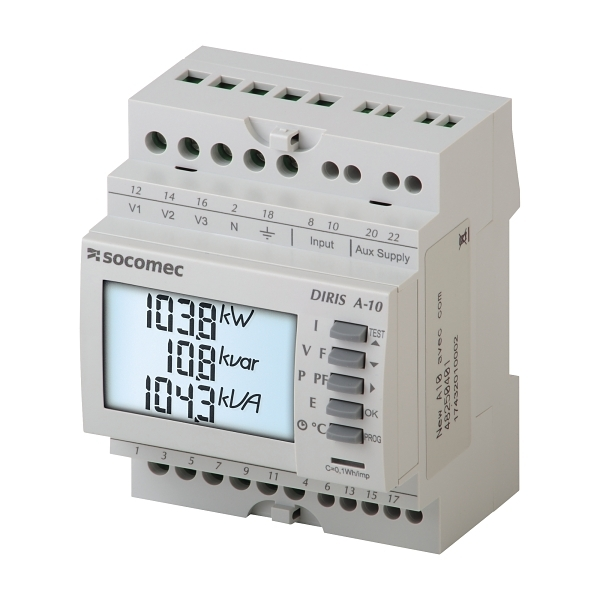

Photo produit d'un compteur multifonction gris clair sur rail DIN sur fond blanc, vu de dessus et de face. Face avant : logo 'socomec', 'DIRIS A-10', écran LCD affichant trois lignes : 103.8 kW, 10.8 kvar, 104.3 kVA (les chiffres se lisent environ 103.8, 10.8 et 104.3). Cinq boutons gris à droite avec des libellés (I, V F, P PF, E, symboles d'horloge et de degré C) et de petites fonctions TEST, OK, PROG avec des symboles de flèches. Rangée de bornes supérieure repérée V1 12, V2 14, V3 16, N 2, symbole de terre 18, 'Input' 8 et 10, 'Aux Supply' 20 et 22. Bornes inférieures numérotées 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Une étiquette latérale en petits caractères.
1 Documentation technique
Les instructions pour connecter et configurer l'appareil se trouvent sur la page web du fabricant.
- Socomec resources – Page web du fabricant avec les documents
- DIRIS A-10: product page – Données produit et liste des documents
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – Guide de démarrage rapide multilingue
- DIRIS A-10: Modbus communication table – Tables de registres du compteur
2 Matériel nécessaire
Vous avez besoin des composants suivants :
- Reduxi Controller
- Compteur Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- Câble RS485 entre le compteur et le Reduxi Controller, ou câble Ethernet pour le DIRIS A-40 Ethernet
- Transformateurs de courant pour les entrées de courant
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Préparer le compteur Socomec DIRIS A
3.1 Caractéristiques techniques (DIRIS A-10 RS485)
3.2 Entrées de mesure
Les entrées de tension sont repérées V1, V2, V3 et VN. Les entrées de courant sont repérées I1, I2 et I3, chacune avec une connexion S1 et S2. Raccordez le compteur comme décrit dans le guide de démarrage rapide du fabricant (voir point 1).
3.3 Définir les paramètres Modbus sur le compteur
Les paramètres de communication se définissent dans le menu de configuration du compteur. Les entrées de menu sont CON Adr (adresse Modbus), CON bdS (débit en bauds), CON PAr (parité) et CON St0P (bit d'arrêt). Utilisez les mêmes valeurs dans le Reduxi Configurator (voir point 5).
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter le Socomec DIRIS A à Reduxi
Suivez ces étapes pour ajouter un nouveau Socomec DIRIS A ou en modifier un existant.
5.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator sur le contrôleur (voir point 4) et appuyez sur le bouton Add device. À la première étape, saisissez les paramètres de base de l'appareil : sélectionnez le compteur d'énergie et le Socomec Diris A, et saisissez un nom de votre choix. Appuyez ensuite sur Next.
5.2 Paramètres de communication
Sélectionnez le canal de communication. Saisissez la configuration de l'appareil :
| Paramètre | Valeur |
|---|---|
| Connexion | RS485 (Modbus). TCP/IP (Modbus) pour le DIRIS A-40 Ethernet. |
| Modbus unit ID | Normalement, 1 est utilisé. |
Saisissez et choisissez ensuite les paramètres avancés.
5.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Ce test lit le Socomec DIRIS A une seule fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices – Socomec Diris A dans le Reduxi Configurator comme test supplémentaire.
✓ Résumé
Préparation (points 1–2) : Ouvrez la documentation Socomec et préparez le matériel.
Socomec DIRIS A (point 3) : Raccordez le compteur et définissez ses paramètres Modbus.
Ajout dans Reduxi (points 4–5) : Connectez-vous au Reduxi Configurator, ajoutez l'appareil avec le Modbus unit ID et testez la communication.
Mise en service (point 6) : vérifiez les dernières mesures sous Devices.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez que l'ID d'unité Modbus dans le Reduxi Configurator correspond à l'adresse définie sur le compteur. En général, c'est 1. Vérifiez que les paramètres série du compteur et du contrôleur sont identiques. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
