Comment connecter la batterie Victron Energy MultiPlus II au Reduxi Controller

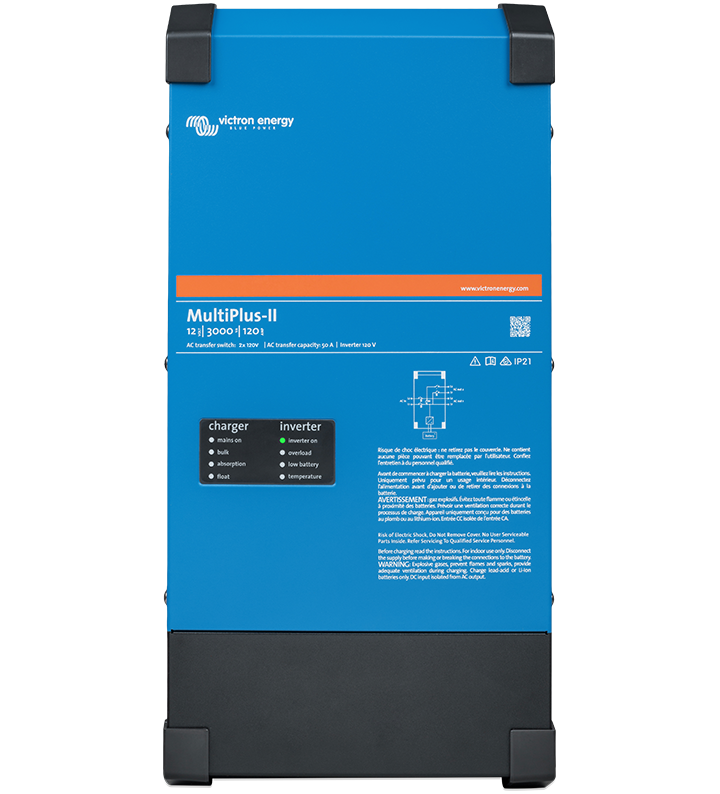

Connectez un Victron Energy MultiPlus-II au Reduxi Controller.
Description textuelle de cette image
Photo produit d'un onduleur/chargeur bleu Victron Energy MultiPlus-II sur fond blanc, vue de face, avec des embouts d'angle en plastique noir en haut et en bas et une base gris foncé en bas. Face avant : logo 'victron energy BLUE POWER' en haut à gauche ; une bande orange avec 'www.victronenergy.com' ; texte du modèle 'MultiPlus-II' avec '12 | 3000 | 120' et une ligne sur le commutateur de transfert AC et une capacité de 50 A (petits caractères) ; un code QR à droite ; des symboles d'avertissement et 'IP21'. Panneau de LED à gauche repéré 'charger' (mains on, bulk, absorption, float) et 'inverter' (inverter on, overload, low battery, temperature) ; la LED 'inverter on' est verte, les autres sont éteintes. Un petit schéma de câblage et plusieurs lignes de texte d'avertissement en français et en anglais (petits caractères) à droite.
1 Documentation technique
Les instructions pour connecter et configurer l'appareil se trouvent sur la page web de Victron.
- Victron manuals: MultiPlus-II – Instructions du fabricant. Sélectionnez le produit dans la liste déroulante.
- MultiPlus-II 230V manual (PDF) – Installation, câblage et connexion VE.Bus.
- MultiPlus-II datasheet (PDF) – Modèles, caractéristiques et accessoires.
- Victron Modbus-TCP FAQ – Activer Modbus-TCP sur un appareil GX et trouver les unit ID.
- MultiPlus-II product page – Description du produit et téléchargements.
2 Matériel nécessaire
- Victron Energy MultiPlus-II
- Appareil GX du système Victron (fait office de passerelle Modbus-TCP)
- Reduxi Controller
- Connexion réseau entre l'appareil GX et le Reduxi Controller
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Configurer le système Victron
3.1 Activer Modbus-TCP sur l'appareil GX
Modbus-TCP est désactivé par défaut sur un appareil GX. Pour l'activer, allez dans Settings – Services sur l'appareil GX, faites défiler vers le bas et activez le service Modbus-TCP.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter le MultiPlus II à Reduxi
Suivez ces étapes pour ajouter un nouvel appareil ou pour en modifier un existant.
5.1 Paramètres de base
Connectez-vous au Reduxi Configurator via le navigateur (voir point 4). Cliquez sur + Add device.
Saisissez les paramètres de base de l'appareil.
Description textuelle de cette image
Capture d'écran de la page 'Basic settings' du Reduxi Configurator. Device type * : Battery (liste déroulante). Type * : Victron Energy MultiPlus II (liste déroulante). Name * : Victron Energy MultiPlus II (champ de texte). Boutons : Back (en bas à gauche), Next (en bas à droite, foncé).
5.2 Paramètres de communication
Sélectionnez le canal de communication de l'appareil.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.1.1 (le champ est actif, curseur de texte à la fin). Port * : 502. Boutons : Back (en bas à gauche), Test communication et Next (en bas à droite, Next est foncé).
5.3 Réglages avancés
Choisissez et saisissez les paramètres avancés :
| Paramètre | Valeur |
|---|---|
| Reading delay | 250 |
| Writing delay | 250 |
Description textuelle de cette image
Capture d'écran de la boîte de dialogue du Reduxi Configurator intitulée "Advance settings" (telle qu'affichée). Interrupteurs, chacun avec une question : Do you want to set data saving interval : No (indication : Default: 1 min). Do you want to set reading delay : Yes, champ de valeur 250 avec l'unité ms. Do you want to set writing delay : Yes, champ de valeur 250 avec l'unité ms (le champ est actif et la valeur est surlignée). Do you want to set maximum export power : No. Do you want to set maximum import power : No. Do you want to invert direction for energy import and export : No (indication : Default: No). Do you want to exclude device from summary : No (indication : Default: No). En dessous, trois listes déroulantes : L1 is connected to main feed : L1 ; L2 is connected to main feed : L2 ; L3 is connected to main feed : L3. Boutons en bas : Back (à gauche), Done (à droite, foncé).
5.4 Test de la communication
Cliquez sur Test communication en bas de l'assistant. Ce test lit le Victron MultiPlus II une seule fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs de l'appareil sous Devices dans le Reduxi Configurator.
6.2 Activer la commande par Reduxi
Pour le pilotage par Reduxi, réglez le control type de l'appareil sur AUTO sous Devices. Ce n'est qu'à cette condition que les commandes de la stratégie agissent sur l'appareil.
Définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
✓ Résumé
Préparation (points 1–2) : Ouvrez les manuels Victron. Préparez le MultiPlus-II, l'appareil GX, le contrôleur et la connexion réseau.
Système Victron (point 3) : Activez Modbus-TCP sur l'appareil GX. Notez le unit ID.
Ajout dans Reduxi (points 4–5) : Connectez-vous au Reduxi Configurator. Ajoutez l'appareil, sélectionnez le canal de communication et réglez le délai de lecture et d'écriture sur 250. Lancez Test communication, puis cliquez sur Done.
Mise en service (point 6) : Vérifiez les dernières mesures. Réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez que Modbus-TCP est activé sur l'appareil GX sous Settings – Services. Vérifiez le unit ID sous Settings – Services – Modbus/TCP – Available services. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
