Comment connecter la pompe à chaleur Akvaterm Geo 5xx au Reduxi Controller
Ajoutez votre pompe à chaleur Akvaterm Geo 5xx au Reduxi Controller.
Description textuelle de cette image

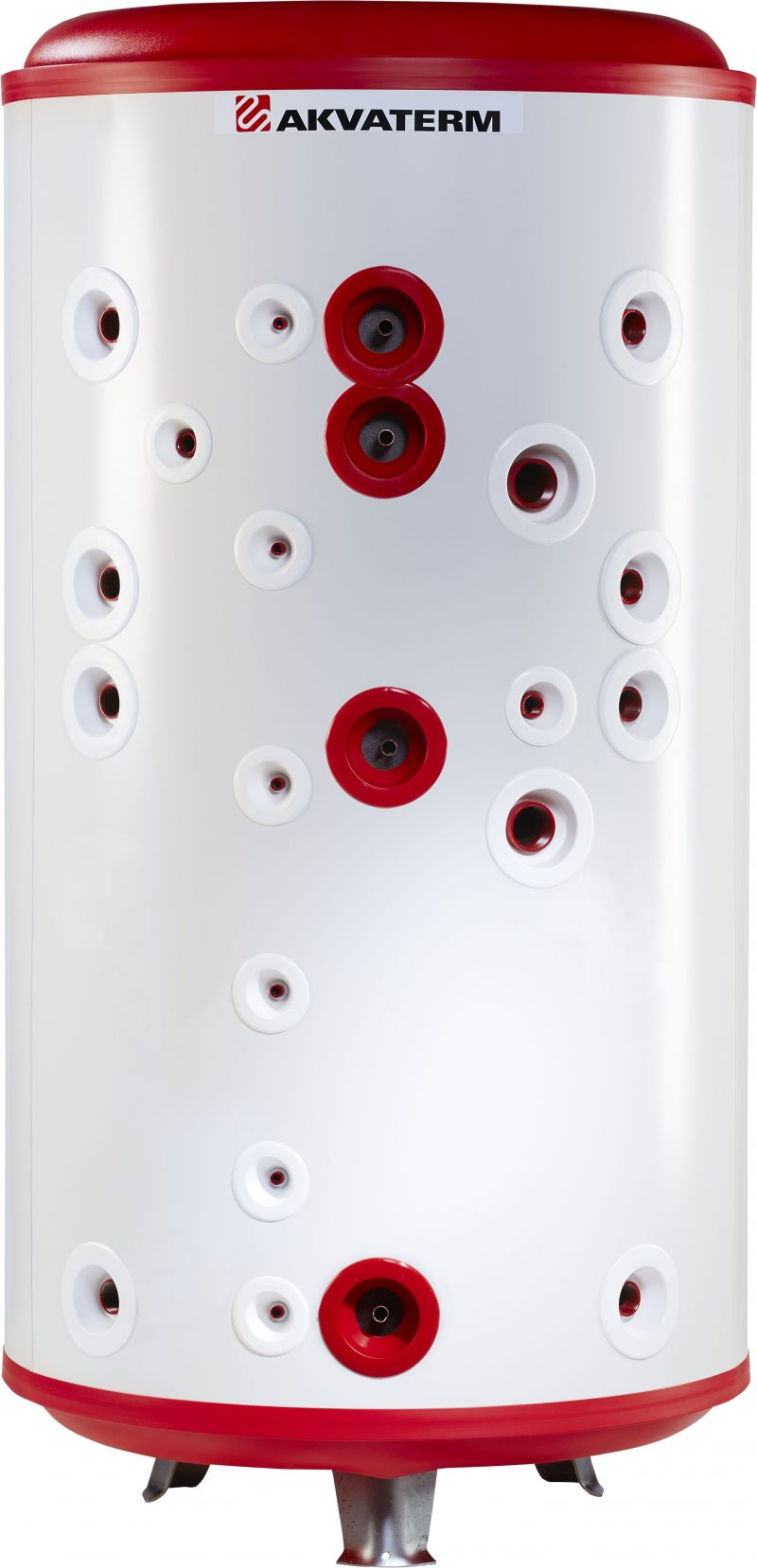

Photo d'un ballon de stockage cylindrique blanc vertical avec un dessus bombé rouge et un anneau de base rouge, posé sur trois pieds métalliques. Le logo "AKVATERM" (symbole rouge et lettres noires) est imprimé près du haut de la face avant. La paroi avant comporte de nombreux raccords ronds placés dans des collerettes circulaires blanches et rouges. Deux grands raccords à collerette rouge avec isolation sombre sont superposés en haut au centre. Plusieurs raccords plus petits à collerette blanche sont disposés à gauche et à droite et dans la partie basse. Un raccord moyen à collerette blanche avec un bord intérieur rouge se trouve à droite au milieu. Un raccord plus grand à collerette rouge est près du bas au centre, au-dessus de la base rouge. Aucun autre texte, libellé ou marquage n'est visible.
1 Documentation technique
Akvaterm publie les guides de l'Akva Geo sur sa page produit, sous Guides.
- Akvaterm Akva Geo: guides – Instructions pour connecter et configurer l'appareil (page web du fabricant)
- Akvaterm brochure (EN) – Brochure produit, PDF
- Manual (FIN, SVE, ENG) – Manuel, PDF
2 Matériel nécessaire
Vous avez besoin des composants suivants :
- Reduxi Controller
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Connecter et configurer la pompe à chaleur
Connectez et configurez l'Akvaterm Geo 5xx comme décrit sur la page web du fabricant. Voir point 1.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter la pompe à chaleur à Reduxi
Suivez ces étapes pour ajouter une nouvelle pompe à chaleur ou modifier une pompe existante.
5.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator sur le controller (voir Point 4) et cliquez sur + Add device.
Saisissez les paramètres de base de l'appareil : type d'appareil, type et un nom de votre choix, par exemple Akvaterm Geo 5xx.
5.2 Paramètres de communication
Sélectionnez le canal de communication et saisissez la configuration de l'appareil :
| Paramètre | Valeur |
|---|---|
| Canal de communication | Sélectionnez le canal auquel la pompe à chaleur est connectée |
| Modbus unit ID | Normalement 1
|
5.3 Réglages avancés
Saisissez et choisissez les réglages avancés.
5.4 Test de la communication
Cliquez sur Test communication en bas de l'assistant. Ce test lit l'Akvaterm Geo 5xx une seule fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices – Akvaterm Geo 5xx dans le Reduxi Configurator comme test supplémentaire.
6.2 Activer la commande par Reduxi
Pour un pilotage avancé, intégrez l'appareil dans la stratégie Reduxi. Sous Devices – Akvaterm Geo 5xx dans le Reduxi Configurator, réglez le control type sur AUTO. Ce n'est qu'à cette condition que les commandes de la stratégie agissent sur l'appareil.
Pour obtenir un maximum de flexibilité et réduire les coûts d'énergie avec les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
✓ Résumé
Préparation (points 1–2) : Ouvrez les guides Akvaterm. Préparez le contrôleur et un ordinateur portable ou une tablette.
Akvaterm Geo 5xx (point 3) : Connectez et configurez la pompe à chaleur comme décrit par Akvaterm.
Ajout dans Reduxi (points 4–5) : Connectez-vous à l'interface web de Reduxi. Cliquez sur + Add device, saisissez les paramètres de base, le canal de communication, le Modbus unit ID et les paramètres avancés. Lancez Test communication et cliquez sur Done.
Mise en service (point 6) : Vérifiez les relevés sous Devices et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez le Modbus unit ID. Normalement, 1 est utilisé. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
