Comment connecter la pompe à chaleur Bosch Sense II au Reduxi Controller
Ajoutez le Worcester Bosch Greenstar Sense II au Reduxi Controller.
Description textuelle de cette image

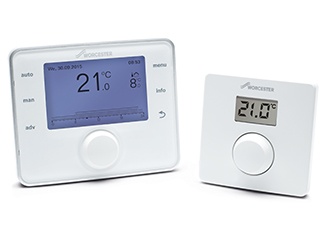

Photo de deux régulateurs d'ambiance Worcester Bosch Greenstar Sense blancs sur fond blanc. À gauche : régulateur plus grand avec un écran rétroéclairé en bleu affichant 21,0 degrés C, une valeur plus petite 8, une molette ronde et des libellés de boutons auto, man, info, menu. À droite : régulateur carré plus petit avec un petit écran affichant 21,0 degrés C et une molette ronde. Logo WORCESTER au-dessus de chaque écran.
1 Documentation technique
Le fabricant décrit dans sa documentation comment connecter et configurer l'appareil.
- Greenstar Sense II Installation Manual – Worcester Bosch, instructions d'installation (PDF)
- Worcester Bosch literature search for Sense – Page de documentation du fabricant
2 Préparer l'appareil
2.1 Matériel requis
- Reduxi Controller
- Greenstar Sense II, installé et configuré comme décrit par le fabricant (voir point 1)
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
2.2 À propos du Greenstar Sense II
Informations tirées de la documentation du fabricant :
- Le Greenstar Sense II est un régulateur à compensation météorologique de Worcester Bosch avec un écran tactile.
- Il pilote jusqu'à quatre circuits de chauffage et deux circuits primaires de ballon.
- Il communique avec la source de chaleur via un EMS 2 BUS ou une interface BUS 2 fils.
- Il est alimenté par un câble BUS à 2 conducteurs en 10–24 V DC. La polarité n'a pas d'importance.
3 Connecter et configurer l'appareil
Suivez les instructions de raccordement et de configuration du fabricant (voir point 1).
Tenez le Modbus unit ID de l'appareil à portée de main. Normalement, 1 est utilisé.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter l'appareil à Reduxi
Suivez ces étapes pour ajouter un nouvel appareil ou pour en modifier un existant.
5.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator sur le controller (voir Point 4) et cliquez sur + Add device.
Saisissez les paramètres de base : sélectionnez le type d'appareil et le type qui correspondent à votre appareil et saisissez un nom de votre choix.
5.2 Paramètres de communication
Sélectionnez le canal de communication et saisissez la configuration de l'appareil :
| Paramètre | Valeur |
|---|---|
| Canal de communication | Le canal par lequel l'appareil est connecté |
| Modbus unit ID | Normalement 1
|
5.3 Réglages avancés
Saisissez et choisissez les paramètres avancés de l'appareil.
5.4 Test de la communication
Cliquez sur Test communication en bas de l'assistant. Ce test lit le Greenstar Sense II une seule fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices dans le Reduxi Configurator, comme test supplémentaire.
6.2 Activer la commande par Reduxi
Sous Devices dans le Reduxi Configurator, réglez le control type de l'appareil sur AUTO. Ce n'est qu'à cette condition que les commandes de la stratégie agissent sur l'appareil.
Pour réduire vos coûts d'énergie grâce aux prix et aux tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le contrôleur Reduxi.
✓ Résumé
Préparation (points 1–2) : Trouvez la documentation du fabricant et préparez l'appareil et le Reduxi Controller.
Greenstar Sense II (point 3) : Connectez et configurez l'appareil comme le décrit le fabricant. Notez le Modbus unit ID (normalement 1).
Ajout dans Reduxi (points 4–5) : Connectez-vous au Reduxi Configurator, ajoutez l'appareil et testez la communication.
Mise en service (point 6) : vérifiez les mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez le Modbus unit ID de l'appareil. Normalement, 1 est utilisé. Vérifiez le canal de communication et la connexion. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
