Comment configurer l'Iskraemeco MT880 dans l'outil Iskraemeco SEP2W ou Symbiot

Configurez le compteur Iskraemeco MT880 dans le SEP2W manager ou l'outil Symbiot pour le Reduxi Controller.

🔧 Iskraemeco MT880 · Reduxi Controller
🛠 Iskraemeco SEP2W manager ou outil Symbiot
📡 Un télégramme (structure standard Reduxi)

📄 Télécharger en PDF

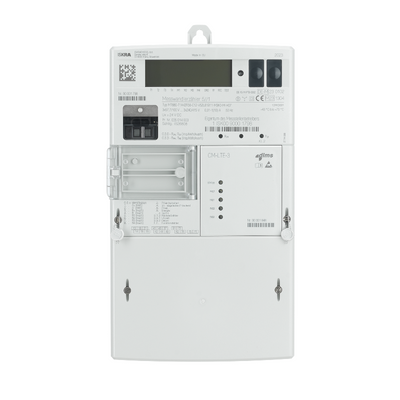

Compteur d'électricité Iskraemeco MT880, vue de face
Iskraemeco MT880 (image : Iskraemeco)
Description textuelle de cette image

Photo d'un compteur d'électricité Iskraemeco MT880 sur fond blanc, vue de face. Boîtier gris clair avec une patte de suspension en haut, un écran LCD et une étiquette à code-barres dans la partie haute, un module optique ou à boutons noir à gauche, un cache-bornes transparent sur le côté gauche, une rangée de petits voyants lumineux et une petite marque bleue à droite.

📋 Dans cet article
  1. Documentation technique
  2. Matériel nécessaire
  3. IEC local port setup channel 1
  4. IEC HDLC setup channel 1
  5. General local port readout
  6. Étape suivante : ajouter le compteur à Reduxi
  7. Résumé
  8. Problèmes courants
  9. Articles associés

1 Documentation technique

Configurez le compteur avec la structure de base décrite dans Reduxi standard telegram structure for Iskraemeco AM550 DLMS push on P1 interface. Utilisez l'Iskraemeco SEP2W manager ou l'outil Symbiot. Un seul télégramme suffit, avec les données définies dans cette structure.

2 Matériel nécessaire

  • Compteur Iskraemeco MT880
  • Iskraemeco SEP2W manager ou outil Symbiot
  • Reduxi Controller
  • Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi

3 IEC local port setup channel 1

Effectuez les étapes suivantes dans l'outil Iskraemeco SEP2W manager. Commencez par l'étape 1, IEC local port setup channel 1.

Iskraemeco SEP2 Manager : IEC local port setup channel 1, baud rate 9600, address 72042282
IEC local port setup channel 1
Description textuelle de cette image

Capture d'écran du logiciel SEP2 Manager (Iskraemeco), vue Cosem association pour le compteur ISKT880M72042282, page IEC local port setup channel 1. Onglets du ruban : General, View, MeterView, Database, Tools ; boutons du ruban Refresh, New Tab, Close Tab, Close All. Le volet de gauche liste les numéros de compteur 72042273 à 72042301 (72042282 sélectionné). Arborescence du volet central : Clock, Common, Communication, avec No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 surligné en bleu, IEC HDLC setup channel 1 avec un repère carré rouge, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration ; puis Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer ; Search (1491 items). Volet de droite : IEC local port setup channel 1 ; Logical name : 0-1:20.0.0*255, Class ID : IEC local port setup (19), Version : 1. Champs (cases non cochées) : Communication mode : 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write ; Default baud rate : 9600, Read and write ; Proposed baud rate : 9600, Read and write ; Response time : 1 - 200ms, Read and write ; Device address : 72042282, Read and write ; Settings password : vide, Write only ; Parametrisation password : vide, Write only ; W5 password : vide, Write only. Barre d'onglets du bas : Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (actif).

4 IEC HDLC setup channel 1

Étape 2 : configurez l'IEC HDLC channel 1.

Iskraemeco SEP2 Manager : IEC HDLC setup channel 1, speed 9600, device address 41
IEC HDLC local port setup channel 1
Description textuelle de cette image

Capture d'écran du logiciel SEP2 Manager (Iskraemeco) montrant la page IEC HDLC setup channel 1 dans la vue Cosem association. Volet de gauche MeterView : liste des numéros de compteur 90807030 à 91404225 (même liste que sur l'autre capture d'écran de SEP2 Manager ; la dernière entrée 91404225 est sélectionnée). Volet central : compteur ISKT880M91404225 avec une arborescence : Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences : General local port readout, General display readout). Sous Channel 1 : IEC local port setup channel 1, IEC HDLC setup channel 1 (coché et surligné en bleu), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) en bas. Titre du volet de droite : IEC HDLC setup channel 1. Logical name : 0-1:22.0.0*255, Class ID : IEC HDLC setup class (23), Version : 1. Champs, tous cochés, accès Read and write : Communication speed : 9600 ; Window size transmit : 1 ; Window size receive : 1 ; Max info field length transmit : 154 ; Max info field length receive : 154 ; Inter octet time out : 50 ; Inactivity time out : 120 ; Device address : 41.

Iskraemeco SEP2 Manager : IEC local port setup channel 1, baud rate 9600, address 91404225
IEC local port setup channel 1 (deuxième partie)
Description textuelle de cette image

Capture d'écran du logiciel SEP2 Manager (Iskraemeco) montrant la page IEC local port setup channel 1 dans la vue Cosem association. Volet de gauche MeterView : liste des numéros de compteur 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (le dernier est le compteur sélectionné). Volet central : compteur ISKT880M91404225 avec une arborescence : Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences : General local port readout, General display readout). Sous Channel 1, les entrées sont IEC local port setup channel 1 (coché et surligné en bleu), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) en bas. Titre du volet de droite : IEC local port setup channel 1. Logical name : 0-1:20.0.0*255, Class ID : IEC local port setup (19), Version : 1. Champs, tous cochés : Communication mode : 1 - Protocol according to IEC 62056-46 (DLMS UA), accès Read and write ; Default baud rate : 9600, Read and write ; Proposed baud rate : 9600, Read and write ; Response time : 1 - 200ms, Read and write ; Device address : 91404225, Read and write ; Settings password : vide, Write only ; Parametrisation password : vide, Write only ; W5 password : vide, Write only.

5 General local port readout

Étape 3 : configurez le General local port readout. En raison du grand nombre de lignes, les captures d'écran sont réparties en plusieurs parties. Notez le numéro de ligne et le Logical Name pour modifier les bons paramètres.

Iskraemeco SEP2 Manager : General local port readout, 66 selected items, lignes 1 à 14
General local port readout, partie 1
Description textuelle de cette image

Capture d'écran du logiciel SEP2 Manager (Iskraemeco), vue Cosem association pour le compteur ISKT880M72042282, page General local port readout. Le volet de gauche liste les numéros de compteur 72042273 à 72042301 (72042282 sélectionné). Arborescence du volet central : Clock, Common, Communication, Display > Sequences (General local port readout surligné en bleu, General display readout, Alternate display readout, Grid display readout), puis Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time ; Search (1491 items). Volet de droite : General local port readout ; Logical name : 0-0:21.0.0*255, Class ID : Profile generic (7), Version : 1 ; Capture objects non coché ; Access mode : Read and write ; Filter vide ; Selected items 66 (1512 / 1512). Colonnes du tableau : Logical Name, Item, Class Id, Attribute. Lignes affichées : 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (ligne surlignée) ; 2 1-0:0.0.0 Electricity ID 1, 1 - Data ; 3 1-0:0.9.1 Local time, 1 - Data ; 4 1-0:0.9.2 Local date, 1 - Data ; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data ; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data ; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data ; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data ; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (coupé) ; 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register ; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value ; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register ; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register ; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Barre d'onglets du bas : Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (actif, orange).

Iskraemeco SEP2 Manager : General local port readout, 66 selected items, lignes 15 à 28
General local port readout, partie 2
Description textuelle de cette image

Capture d'écran du logiciel SEP2 Manager (Iskraemeco), vue Cosem association, page General local port readout, pour le compteur ISKT880M72042282. Le volet de gauche liste les numéros de compteur 72042273 à 72042301 (72042282 sélectionné). Arborescence du volet central : Clock, Common, Communication, Display > Sequences : General local port readout (surligné en bleu), General display readout, Alternate display readout, Grid display readout, puis Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Volet de droite : Logical name : 0-0:21.0.0*255, Class ID : Profile generic (7), Version : 1 ; Capture objects non coché ; Access mode : Read and write ; Selected items 66, 1512 / 1512. Lignes du tableau affichées (colonnes Logical Name, Item, Class Id, Attribute) : 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value ; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register ; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1 ; 18 1-0:41.6.0 ... import (+A) L2 ; 19 1-0:61.6.0 ... import (+A) L3 ; 20 1-0:22.6.0 ... export (-A) L1 ; 21 1-0:42.6.0 ... export (-A) L2 ; 22 1-0:62.6.0 ... export (-A) L3 (les lignes 17 à 22 sont 4 - Extended register) ; 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register ; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register ; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register ; 26 1-0:32.7.0 Instantaneous voltage L1 ; 27 1-0:52.7.0 Instantaneous voltage L2 ; 28 1-0:72.7.0 Instantaneous voltage L3 (en partie coupé). Partie basse de la fenêtre : barre d'onglets avec Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, et l'onglet actif Cosem association (orange). En dessous, un panneau Log Viewer avec un onglet Manager et des en-têtes de tableau vides Time, Source, Category, User, Description ; compteur 1000.

Iskraemeco SEP2 Manager : General local port readout, 66 selected items, lignes 29 à 42
General local port readout, partie 3
Description textuelle de cette image

Capture d'écran du logiciel SEP2 Manager (Iskraemeco), vue Cosem association pour le compteur ISKT880M72042282, page General local port readout. Le volet de gauche liste les numéros de compteur 72042273 à 72042301 (72042282 sélectionné). Arborescence du volet central : Clock, Common, Communication, Display > Sequences (General local port readout surligné en bleu, General display readout, Alternate display readout, Grid display readout), puis Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time ; Search (1491 items). Volet de droite : General local port readout ; Logical name : 0-0:21.0.0*255, Class ID : Profile generic (7), Version : 1 ; Capture objects non coché ; Access mode : Read and write ; Filter vide ; Selected items 66 (1512 / 1512). Colonnes du tableau : Logical Name, Item, Class Id, Attribute. Lignes affichées, toutes avec Class Id 3 - Register, Attribute 2 - Value : 29 1-0:31.7.0 Instantaneous current L1 ; 30 1-0:51.7.0 Instantaneous current L2 ; 31 1-0:71.7.0 Instantaneous current L3 ; 32 1-0:14.7.0 Instantaneous net frequency: any phase ; 33 1-0:81.7.1 Angle U(L2) - U(L1) ; 34 1-0:81.7.2 Angle U(L3) - U(L1) ; 35 1-0:81.7.12 Angle U(L3) - U(L2) ; 36 1-0:81.7.40 Angle U(L1) - I(L1) ; 37 1-0:81.7.51 Angle U(L2) - I(L2) ; 38 1-0:81.7.62 Angle U(L3) - I(L3) ; 39 1-0:1.8.0 Active energy import (+A) ; 40 1-0:1.8.1 Active energy import (+A) Rate 1 ; 41 1-0:1.8.2 Active energy import (+A) Rate 2 ; 42 1-0:2.8.0 Active energy export (-A). Barre d'onglets du bas : Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (actif, orange).

Iskraemeco SEP2 Manager : General local port readout, 66 selected items, lignes 43 à 56
General local port readout, partie 4
Description textuelle de cette image

Capture d'écran du logiciel SEP2 Manager (Iskraemeco), vue Cosem association pour le compteur ISKT880M72042282, page General local port readout. Le volet de gauche liste les numéros de compteur 72042273 à 72042301 (72042282 sélectionné). Arborescence du volet central : Clock, Common, Communication, Display > Sequences (General local port readout surligné en bleu, General display readout, Alternate display readout, Grid display readout), puis Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time ; Search (1491 items). Volet de droite : General local port readout ; Logical name : 0-0:21.0.0*255, Class ID : Profile generic (7), Version : 1 ; Capture objects non coché ; Access mode : Read and write ; Filter vide ; Selected items 66 (1512 / 1512). Colonnes du tableau : Logical Name, Item, Class Id, Attribute. Lignes affichées, toutes avec Class Id 3 - Register, Attribute 2 - Value : 43 1-0:2.8.1 Active energy export (-A) Rate 1 ; 44 1-0:2.8.2 Active energy export (-A) Rate 2 ; 45 1-0:3.8.0 Reactive energy import (+R) ; 46 1-0:3.8.1 Reactive energy import (+R) Rate 1 ; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2 ; 48 1-0:4.8.0 Reactive energy export (-R) ; 49 1-0:4.8.1 Reactive energy export (-R) Rate 1 ; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2 ; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|) ; 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1 ; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2 ; 54 1-0:21.8.0 Active energy import (+A) L1 ; 55 1-0:41.8.0 Active energy import (+A) L2 ; 56 1-0:61.8.0 Active energy import (+A) L3. Barre d'onglets du bas : Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (actif, orange).

Iskraemeco SEP2 Manager : General local port readout, 66 selected items, lignes 54 à 66
General local port readout, partie 5
Description textuelle de cette image

Capture d'écran du logiciel SEP2 Manager (Iskraemeco), vue Cosem association, page General local port readout, pour le compteur ISKT880M72042282. Onglets du ruban : General, View, MeterView, Database, Tools ; le ruban General affiche Refresh, New Tab, Close Tab, Close All. Le volet de gauche liste les numéros de compteur 72042273 à 72042301 (72042282 est sélectionné). Arborescence du volet central : Clock, Common, Communication, Display > Sequences avec General local port readout (surligné en bleu, case non cochée), General display readout, Alternate display readout, Grid display readout ; en dessous : Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Titre du volet de droite General local port readout ; Logical name : 0-0:21.0.0*255, Class ID : Profile generic (7), Version : 1 ; case Capture objects non cochée ; Access mode : Read and write ; champ Filter vide ; Selected items 66 (1512 / 1512 available). Colonnes du tableau : Logical Name, Item, Class Id, Attribute. Lignes : 54 1-0:21.8.0 Active energy import (+A) L1 ; 55 1-0:41.8.0 Active energy import (+A) L2 ; 56 1-0:61.8.0 Active energy import (+A) L3 ; 57 1-0:22.8.0 Active energy export (-A) L1 ; 58 1-0:42.8.0 Active energy export (-A) L2 ; 59 1-0:62.8.0 Active energy export (-A) L3 ; 60 1-0:31.7.124 Instantaneous current L1 THD ; 61 1-0:51.7.124 Instantaneous current L2 THD ; 62 1-0:71.7.124 Instantaneous current L3 THD ; 63 1-0:32.7.124 Instantaneous voltage L1 THD ; 64 1-0:52.7.124 Instantaneous voltage L2 THD ; 65 1-0:52.7.124 Instantaneous voltage L2 THD ; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Toutes les lignes : Class Id 3 - Register, Attribute 2 - Value.

✓ Résumé

Préparation (points 1–2) : Utilisez la structure de télégramme standard Reduxi. Préparez le compteur MT880 et le SEP2W manager ou l'outil Symbiot.

Paramètres du compteur (points 3–5) : Configurez IEC local port setup channel 1, IEC HDLC setup channel 1 et le general local port readout.

Ajout dans Reduxi (point 6) : Ajoutez le compteur au Reduxi Controller avec le guide pour le MT880.

Mise en service (point 6) : Vérifiez les relevés dans le Reduxi Configurator après avoir ajouté le compteur.

→ Problèmes courants

Problème Solution
Aucune donnée du compteur Comparez les paramètres du télégramme avec la structure de télégramme standard Reduxi. Notez le numéro de ligne et le Logical Name lorsque vous modifiez le readout.
Open configurator ne s'ouvre pas ou reste vide Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne.
La connexion avec admin est refusée Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici.
reduxi.local ne se charge pas Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel.
Le test de communication échoue, l'appareil apparaît hors ligne Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil.
