1. Comment se connecter et configurer
Veuillez trouver les instructions sur la page Web du fabricant - https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.
2. Comment configurer la connexion physique à la pompe à chaleur via le contact EVU pour le support Smart Grid ?

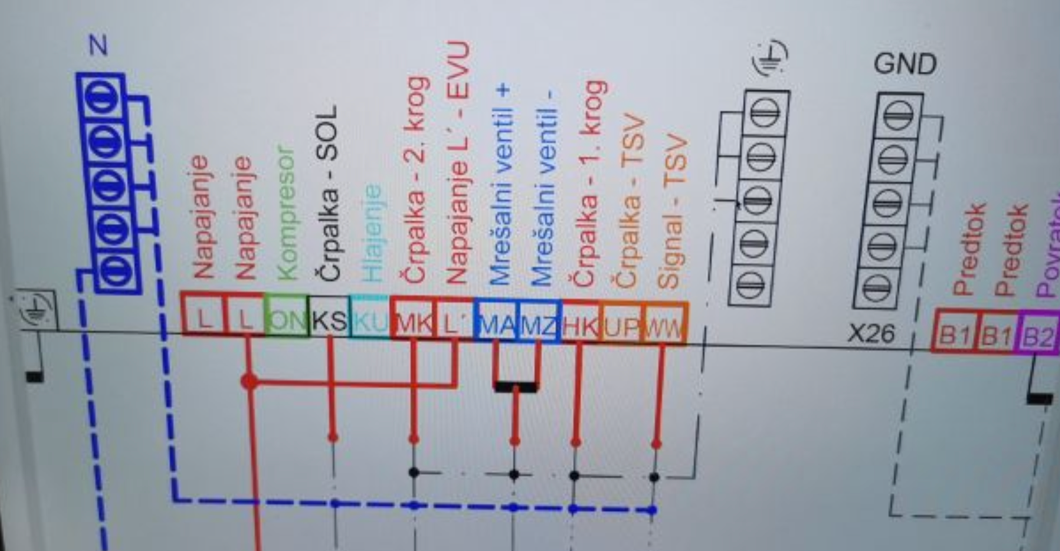

2.1 Rechercher le contact EVU dans la pompe à chaleur
Veuillez jeter un œil à l’exemple ci-dessous.

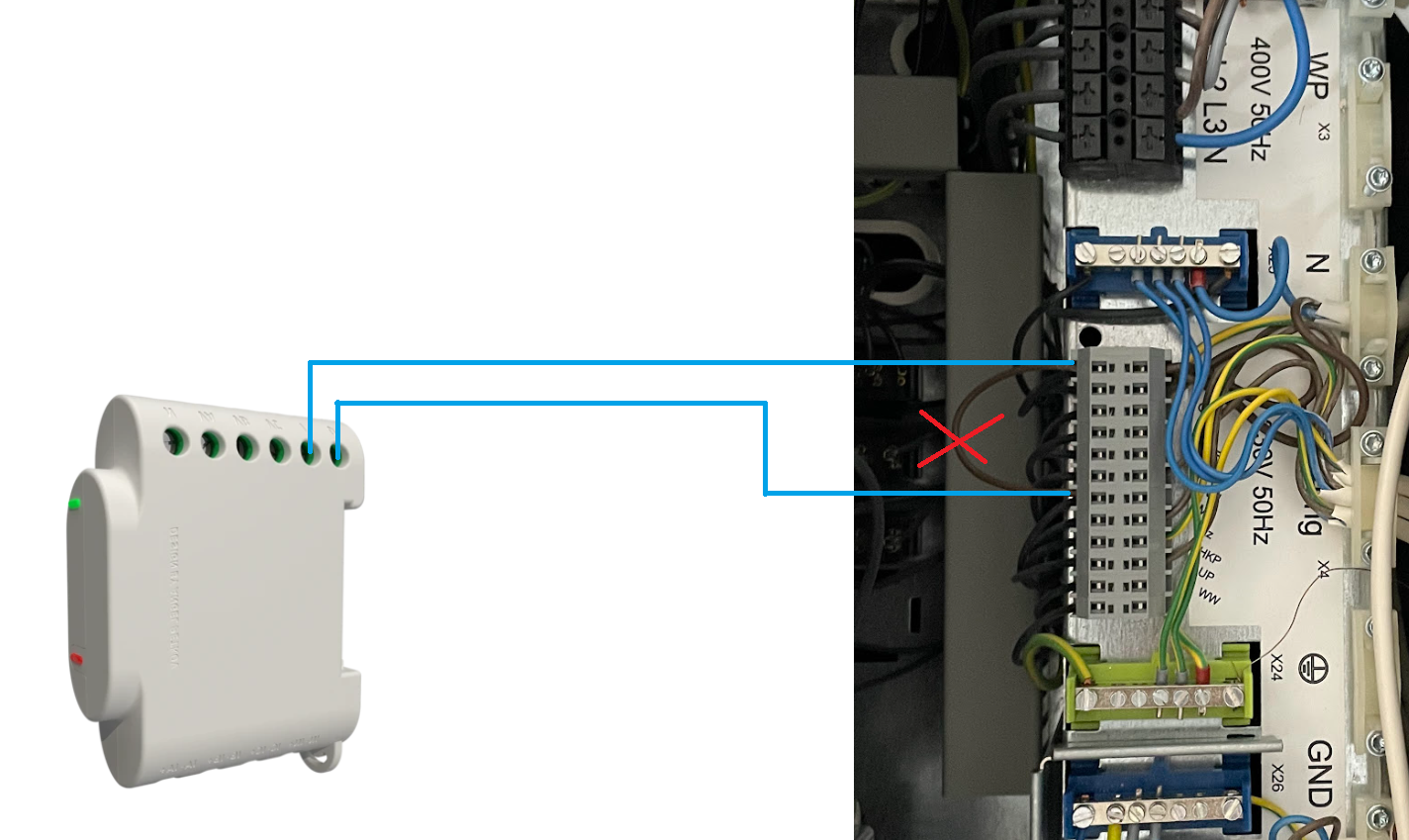

2.2 Connectez le contact EVU au Shelly
Prenez le fil du contact EVU et connectez-le au contact Shelly « I » (entrée), qui provient de l'alimentation « L » sur Stiebel Eltron. Depuis le contact « O » (sortie) sur Shelly, prenez le fil jusqu'au contact « EVU » « L' » sur la pompe à chaleur Stiebel Eltron.
2.3. Configurer l'interface utilisateur de Shelly
Appuyez maintenant sur le bouton de l’interface utilisateur Shelly pour activer ou désactiver le commutateur E/S. Vérifiez si l'EVU est actif lorsqu'il est normalement fermé ou normalement ouvert. Stiebel Eltron a réglé par défaut ce contact pour qu'il soit toujours fermé afin de maintenir le CH en fonctionnement. S'il est déverrouillé, le contact EVU est activé. Cela signifie donc qu'il est normalement fermé et cela doit être défini en conséquence dans Shelly 3EM.
3. Ajouter l'appareil au configurateur Reduxi
Tout d'abord, vous pouvez vous connecter à Reduxi Configurator en utilisantReduxi Configurator via le navigateur.
1. Cliquez sur Ajouter un appareil
2. Entrer dans les paramètres de base
3. Sélectionner le canal de communication
4. Entrer dans la configuration de l'appareil
5. Entrez et choisissez Paramètres avancés
4. Configurer la stratégie correcte dans Reduxi Configurator
Ajoutez la stratégie dans le contrôleur Reduxi (stratégie ON/OFF) et définissez quand ce contact sera « ouvert ». Vous pouvez déterminer qu'il sera ouvert lorsqu'il atteindra la limite du compteur du réseau.
