1. Comment configurer l'interface M-Bus sur le compteur Landis+Gyr E450 ?
Pour configurer le compteur d'énergie, veuillez suivre Comment configurer Landis+Gyr E350 ali E450 dans l'outil MAP120.
2. Connexion physique

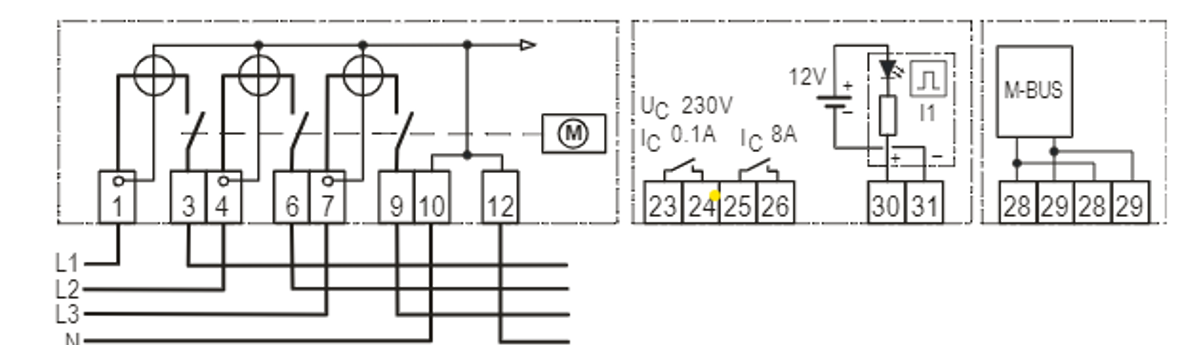

Veuillez connecter le M-BUS du compteur d'énergie directement au convertisseur Reduxi Landis RS485-M-BUS. Veuillez utiliser les codes PIN 28 et 29 sur le compteur d'énergie, comme indiqué sur l'image ci-dessous.
Du côté Reduxi Landis Converter RS485, veuillez vous connecter au contrôleur Reduxi ou à la passerelle Reduxi et choisir le port un ou le port deux :
A->Un
B->B
GND->GND
Sur l'interface, une lumière verte et une couleur jaune clignotante sont apparues. Si la couleur jaune ne clignote pas, le compteur d'énergie n'est pas réglé depuis l'électrodistribution et n'envoie pas les données.
3. Ajouter l'appareil au configurateur Reduxi
Tout d'abord, vous pouvez vous connecter à Reduxi Configurator en utilisant Reduxi Configurator via le navigateur.
1. Cliquez sur Ajouter un appareil

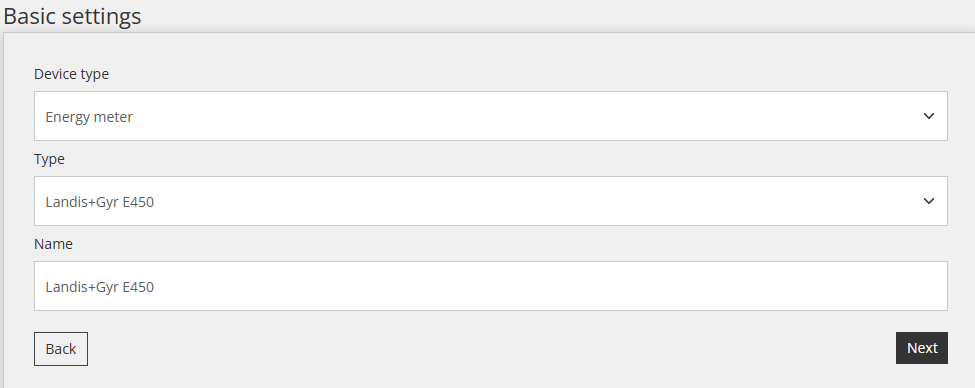

2. Entrer dans les paramètres de base
3. Sélectionner le canal de communication
4. Choisir la configuration de l'appareil
5. Tester la communication
5. Entrez et choisissez Paramètres avancés
