1. Introduction

Bienvenue dans l'univers de Reduxi, qui vous permet de maîtriser vos coûts énergétiques et d'utiliser efficacement l'électricité pour un développement durable. Principales caractéristiques :

• Gestion de la puissance de pointe,
• Gestion de la production de l'installation solaire,
• Optimisation de la consommation d'électricité.

La mesure précise et l'analyse de la consommation d'énergie sont les premières étapes vers la réduction de l'énergie. Pour atteindre cet objectif, vous avez besoin de la bonne technologie. Le convertisseur Reduxi permet la connexion de compteurs P1 au système Reduxi via le contrôleur Reduxi.

2. Instructions de connexion

Le convertisseur Reduxi P1 WiFi / Ultra doit d'abord être connecté à un réseau WiFi. Ensuite, vous devez connecter le convertisseur Reduxi au contrôleur Reduxi via la connexion TCP/IP nouvellement établie.

Voir également ce document : Connecter le convertisseur P1-WiFi à Reduxi

• Connectez le compteur intelligent avec un câble RJ12 au convertisseur Reduxi (assurez-vous que l'ordre des fils du câble RJ12 correspond des deux côtés du câble RJ12). Un câble fonctionnel est inclus dans l'emballage.
• La LED verte du convertisseur devrait commencer à s'allumer.

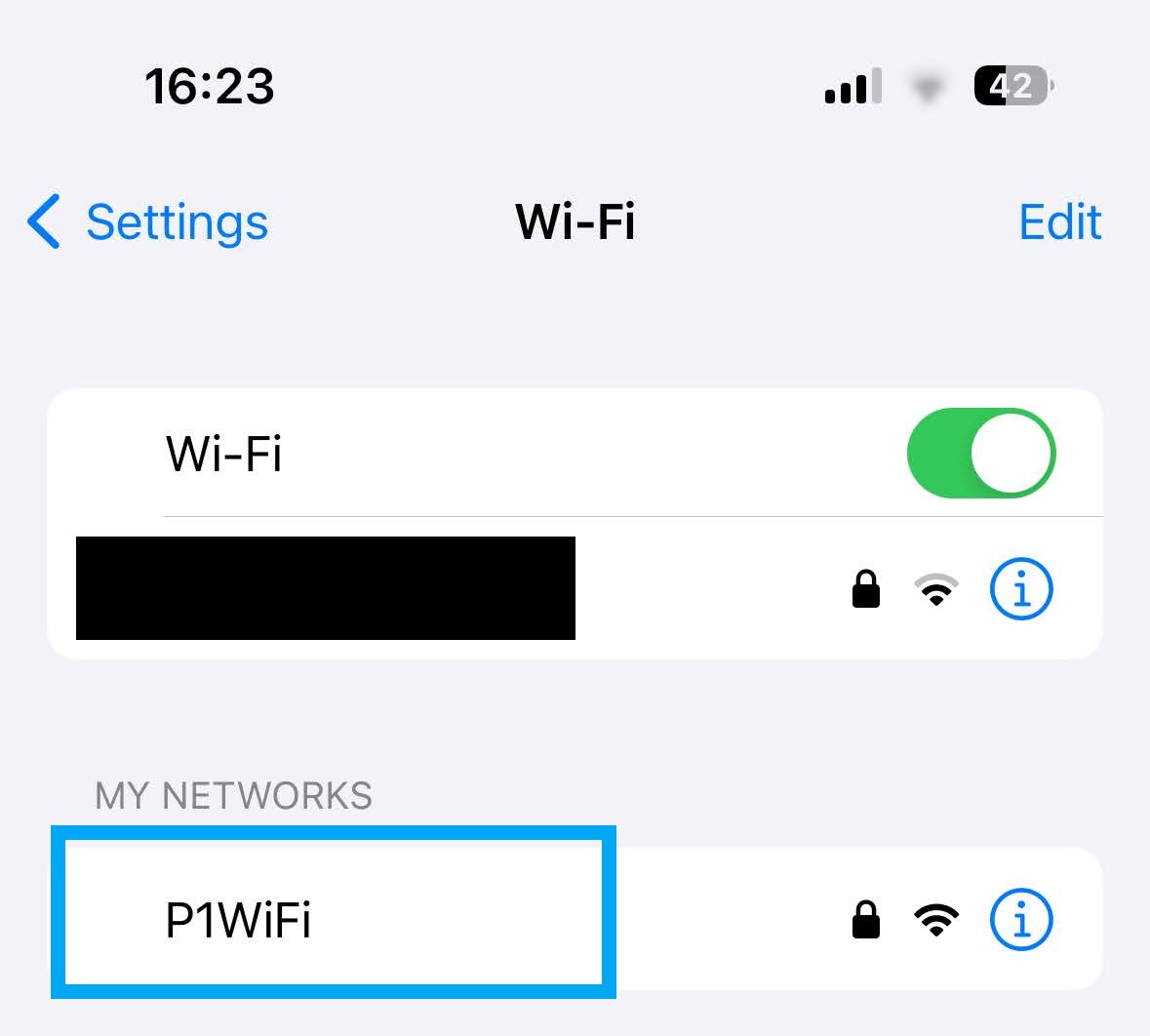

• Accédez aux réseaux WiFi à l'aide de votre téléphone ou de votre ordinateur, et connectez-vous au réseau WiFi nommé « P1WIFI ».

• Si une fenêtre ne s'ouvre pas automatiquement, ouvrez votre navigateur et accédez à http://p1wifi.local

• Utilisez le nom d'utilisateur « admin » et le mot de passe « admin » (ou tels qu'imprimés sur l'étiquette) pour la connexion.

• Connectez le convertisseur à votre réseau WiFi local en configurant les paramètres du réseau sans fil (nous recommandons de définir l'adresse IP statique).

• Cliquez sur Enregistrer, puis connectez-vous avec votre téléphone mobile ou votre ordinateur au même réseau WiFi local auquel vous avez connecté le convertisseur.
• Connectez-vous au contrôleur Reduxi, en accédant à http://reduxi.local, connectez-vous et sélectionnez « Ajouter un périphérique ».

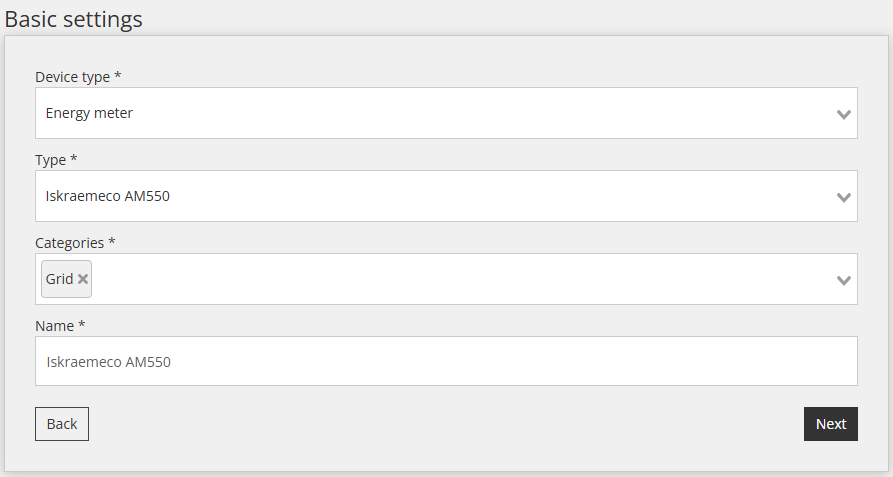

• Sélectionnez « Compteur d'énergie » et le type de compteur intelligent avec port P1 que vous souhaitez ajouter (par exemple, Iskraemeco AM550). Les autres champs peuvent être laissés par défaut. Par exemple :
  • Sélectionnez le type de périphérique : Compteur d'énergie,
  • Sélectionnez le type : Iskraemeco AM550,
  • Sélectionnez la catégorie : Réseau,
  • Et définissez le nom.

Remarque : certains compteurs d'énergie ne sont pas compatibles avec le protocole P1.

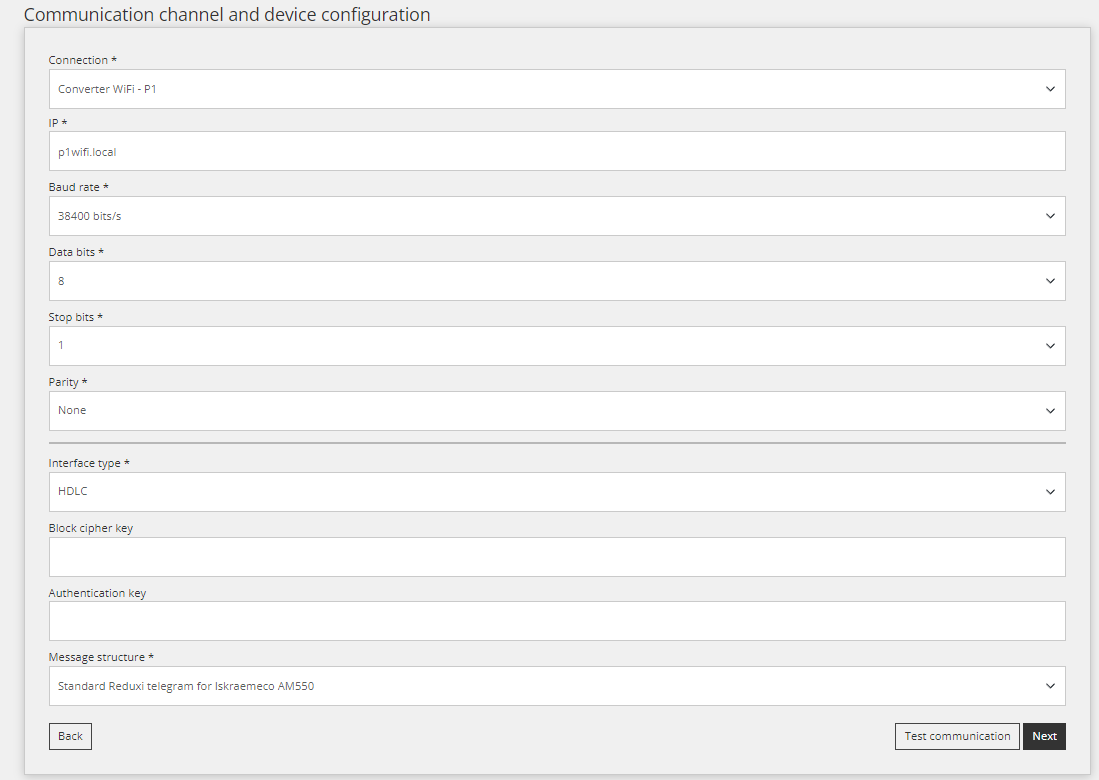

• Sur l'écran suivant, sélectionnez le type de connexion : « Convertisseur WiFi - P1 »

• Insérez l'adresse IP du convertisseur Reduxi P1 WiFi ou tapez p1wifi.local. REMARQUE : le dernier paramètre « Structure du message » peut différer selon l'emplacement de votre compteur (c'est-à-dire le pays) et doit être modifié en conséquence. Le reste peut être laissé par défaut.



• Le test de communication s'effectue via le bouton « Test de communication » en bas, juste après la saisie de tous les champs du canal de communication.

• Il existe deux cas différents de réponse de communication.

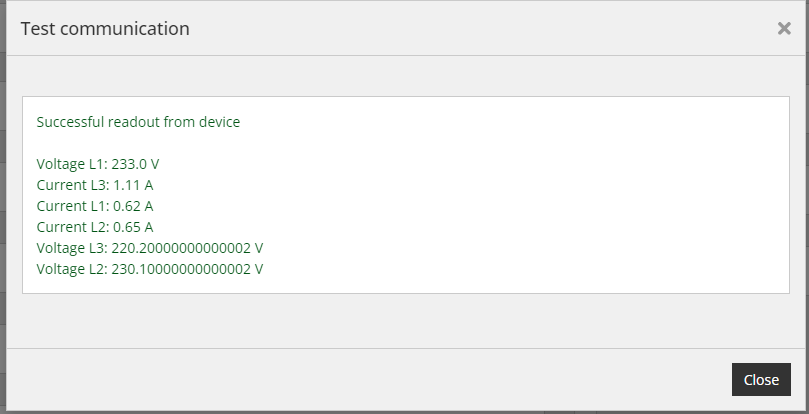

  • Cas 1 : La communication fonctionne correctement

• Cas 2 : Impossible de communiquer avec le périphérique

• Si la communication fonctionne, sélectionnez « Terminé », et le périphérique est ajouté.
• Si la communication ne fonctionne pas, essayez ce qui suit
  • Vérifiez et expérimentez avec la « Structure du message »
  • Vérifiez si le convertisseur est correctement connecté au réseau. Vous pouvez essayer de vous connecter au convertisseur à l'aide de votre navigateur en ouvrant http://p1wifi.local ou l'adresse IP que vous avez configurée.
  • Vérifiez toutes les étapes indiquées dans ce document.
  • Contactez votre gestionnaire de système de distribution (DSO) pour configurer le compteur électrique en conséquence. Expliquez que vous avez besoin que le compteur signale régulièrement les mesures.

Pour la configuration/l'installation du logiciel, veuillez consulter le site Web où vous trouverez la documentation la plus récente :

support.reduxi.eu.

Périphériques compatibles

Le convertisseur Reduxi P1 WiFi est compatible avec les compteurs d'énergie conformes à la norme P1. Par exemple :

- Iskraemeco AM550

3. Caractéristiques

3.1. Dimensions

• Boîtier de table pouvant être fixé.
• Dimensions : 35,4 x 70,4 x 22 mm.
• Protection : <IP20.
• Poids : 30 g.

3.2. Données techniques

3.3. Connecteurs

3.3.1. Connecteurs RJ12

Image 2 : Connecteurs de communication RJ12 (marqués du numéro 2).

1. Alimentation +5V DC.
2. Demande de ligne de données - sortie.
3. Données GND.
4. NC - non connecté.
5. Ligne de données - entrée.
6. Alimentation GND.

• Communication via la sortie P1.
• Niveau de tension : 0 V - 5 V.

3.3.2. Voyants LED

	LED verte : L’alimentation est active.
	LED violette clignotante : L’appareil est connecté à votre réseau Wi-Fi domestique et les données sont transférées.
	LED bleue clignotante : L’appareil est connecté à votre réseau Wi-Fi domestique et AUCUNE donnée n’est transférée.
	LED rouge ALLUMÉE : L’appareil n’est PAS connecté à votre réseau Wi-Fi domestique et les données sont transférées.

4. Dépannage

En cas de problème, veuillez effectuer une réinitialisation d'usine et redémarrer depuis un état propre.

La réinitialisation d'usine est nécessaire lorsque le convertisseur est connecté à un autre compteur d'énergie ou à un autre emplacement.

Pour réinitialiser le convertisseur aux paramètres d'usine, veuillez :

• connecter le convertisseur à l'alimentation électrique (qui peut être obtenue à partir du compteur ou d'une alimentation électrique externe)
• appuyez et maintenez le bouton de réinitialisation pendant 10 secondes jusqu'à ce que la diode rouge s'allume

Si le convertisseur ne peut pas être connecté à l'application web cloud, veuillez d'abord le supprimer de l'application web cloud.

5. Instructions générales d’utilisation

• En utilisant cet appareil, vous acceptez la politique de confidentialité et les conditions générales
• Lisez et conservez ces instructions pour référence future. Respectez tous les avertissements et les consignes.
• Placement : Assurez-vous que le produit est placé sur une surface stable et non vibrante.
• Déballage : Retirez tous les matériaux d’emballage avant de connecter le produit à l’alimentation électrique.
• Ventilation : Gardez les fentes de ventilation dégagées ; ne placez pas d’objets sur le produit.
• Humidité et liquides : Protégez le produit de l’exposition aux liquides, à la pluie ou à l’humidité.
• Nettoyage : Débranchez toujours le produit avant de le nettoyer. Utilisez uniquement un chiffon doux et sec ; évitez les nettoyants liquides ou en aérosol.
• Ouvertures : N’insérez aucun objet dans les ouvertures.
• Réparations et modifications : N’essayez pas d’ouvrir ou de réparer vous-même le produit, car cela annulera votre garantie. Seuls des techniciens de maintenance qualifiés doivent effectuer les réparations.
• Déménagement : Débranchez le produit de l’alimentation électrique avant de le déplacer.
• Étiquettes : Gardez toutes les étiquettes d’origine intactes et ne les retirez pas du produit.
• Sources de chaleur : Évitez d’installer le produit à proximité de sources de chaleur telles que des radiateurs, des chauffages ou d’autres appareils qui produisent de la chaleur.
• Cordon d’alimentation : Installez correctement le cordon d’alimentation et assurez-vous qu’il ne présente aucun risque de trébuchement et qu’il n’est pas exposé à des dommages potentiels causés par des objets qui pourraient le pincer ou le tordre.
• Accessoires : Utilisez uniquement les accessoires ou équipements supplémentaires recommandés par le fabricant.
• Débranchement : Débranchez le produit de la source d’alimentation lors d’orages électriques ou s’il ne sera pas utilisé pendant une période prolongée.
• Exigences de tension : Connectez le produit uniquement à une prise de courant qui correspond aux exigences de tension spécifiées dans ces instructions.
• Accès à l’alimentation : Assurez-vous que l’entrée d’alimentation de l’appareil est toujours accessible et fonctionnelle.
• Charge électrique : Ne surchargez pas les prises électriques, les rallonges ou les tableaux de disjoncteurs.

Producteur

Nom : AMIBIT d.o.o.

Adresse : Šaleška 2 a, 3320 Velenje

Numéro d’identification : 6930808000

N° de TVA : SI51315831

Email : info@reduxi.eu

Téléphone : +386 (0)3 777 01 40

Document

Objet : Convertisseur Reduxi P1 WiFi

Version : V1.0 12.2022

Copyright

© 2022 AMIBIT d.o.o.

Tous droits réservés. Aucune partie de ce document ne peut être reproduite, stockée dans un système de stockage et de recherche ou sous toute autre forme, électronique, électrostatique, bande magnétique, photocopie ou autre sans l'autorisation écrite préalable d'AMIBIT d.o.o.
