Comment connecter la borne go-e Charger Gemini flex au Reduxi Controller
Connectez votre go-e Charger Gemini flex au Reduxi Controller via Wi‑Fi et OCPP. Reduxi peut réduire votre facture d'électricité de 70 %.
Description textuelle de cette image

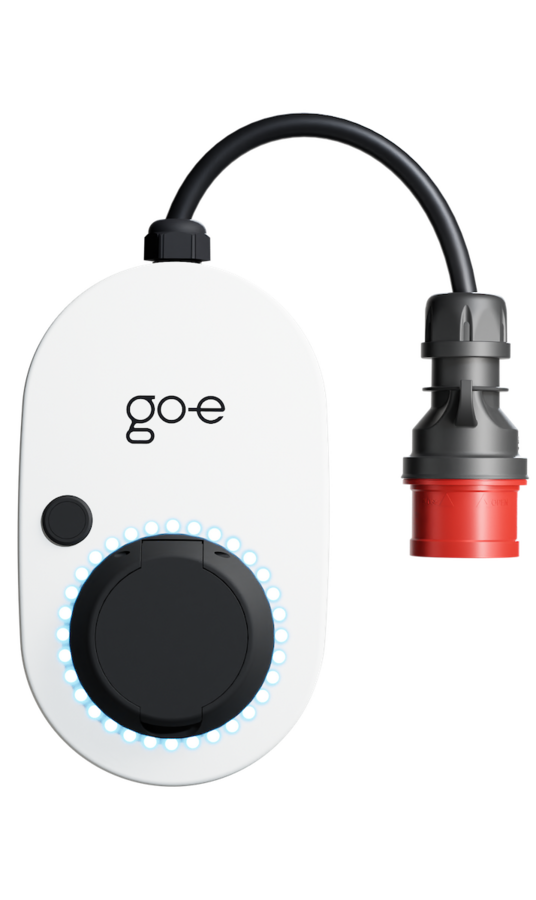

Photo d'une wallbox go-e blanche pour véhicule électrique sur fond blanc. Boîtier ovale blanc avec le logo go-e noir sur la face avant, un petit bouton rond noir en haut à gauche, et une prise de charge noire entourée d'un anneau de petites LED bleu clair dans la partie basse. Un câble noir sort du haut du boîtier par un presse-étoupe, s'incurve vers la droite et se termine par une fiche CEE triphasée gris et noir à collerette rouge, avec une face avant rouge.
1 Documentation technique
Documents du fabricant pour la borne go-e :
- Datasheet go-e Charger Gemini flex (Dutch) – Caractéristiques techniques des variantes 11 kW et 22 kW.
- go-e Charger Gemini flex product page – Informations produit de go-e.
- go-e manuals and downloads – Index des manuels go-e.
2 Matériel nécessaire
Vous avez besoin de :
- Reduxi Controller
- go-e Charger Gemini flex, installée et raccordée à l'alimentation électrique
- Carte de réinitialisation go-e (fournie avec la borne)
- Smartphone avec l'application go-e (iOS ou Android)
- Réseau Wi‑Fi que le Reduxi Controller et la go-e Charger peuvent tous deux rejoindre
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Installer l'application go-e
Utilisez les codes QR ou les liens pour installer l'application.
3.1 iOS
Description textuelle de cette image
Code QR sur fond bleu. Au centre du code QR se trouve le logo go-e. En dessous, le badge de l'Apple App Store avec le texte allemand Laden im App Store [Télécharger dans l'App Store]. Le code QR renvoie à l'application go-e dans l'Apple App Store.
Apple App Store : https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Description textuelle de cette image
Code QR sur fond bleu avec le logo go-e au centre. En dessous, le badge Google Play avec le texte allemand JETZT BEI Google Play [Disponible sur Google Play]. Le code QR renvoie à l'application go-e dans Google Play.
Google Play Store : https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Configurer la borne go-e
Une fois la borne installée et raccordée à l'alimentation électrique, configurez-la dans l'application et connectez-la à votre réseau Wi‑Fi.
4.1 Connecter une nouvelle go-e Charger
Description textuelle de cette image
Capture d'écran de trois écrans de l'application go-e (téléphone Android), de gauche à droite. Écran 1 (heure 10:45), titre Add or setup device : grille d'images d'appareils go-e (bornes murales avec câbles, un contrôleur sur rail DIN avec écran, wallboxes blanches et noires) ; un bouton bleu en dessous (cadre rouge, 1.) pour configurer un appareil go-e et un bouton gris Add go-e device. Écran 2 (heure 10:55, arrière-plan grisé) : même grille d'appareils ; boîte de dialogue Terms & Conditions : Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Boutons Cancel et Agree (Agree marqué d'un cadre rouge et de 2.). Écran 3 (heure 11:00), titre Setup new device : texte Scan the QR code from the reset card or data card to connect your phone to the go-e device. Photo d'une carte intitulée go-e Charger RESET CARD (RFID) avec le texte : WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [allemand : Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number : 2549 (reste noirci) ; Hotspot SSID : go-e-254 (reste noirci) ; Hotspot key : b6ac33 (reste noirci) ; un code QR à droite. Sous la carte : All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Un bouton bleu en bas (cadre rouge, 3.) pour scanner le code QR.
5 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
6 Ajouter la borne dans Reduxi
Créez la configuration OCPP entre la go-e Charger et le Reduxi Controller.
6.1 Paramètres de base
Connectez-vous au Reduxi Configurator local (voir point 5) et cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran de la barre latérale gauche du Reduxi Configurator. En haut : logo reduxi avec le texte CONFIGURATOR. Sections repliées : Devices (icône plus) et Strategies (icône plus). En dessous, deux boutons côte à côte : Add device (icône plus, entouré d'un cadre de mise en évidence bleu) et Add strategy (icône plus). En dessous, deux entrées : Settings et Profile. La zone à droite de la barre latérale est vide et blanche.
Dans la première étape, sélectionnez les paramètres de base :
- Device type :
EV charger - Type :
OCPP 1.6 - JSON - Name : un nom de votre choix
Description textuelle de cette image
Capture d'écran de l'assistant du Reduxi Configurator, étape 1 Basic settings. Barre de progression : étape 1 Basic settings (active, cercle foncé), étape 2 Communication channel (gris). Formulaire Basic settings : Device type * : EV charger (liste déroulante) ; Type * : OCPP 1.6 - JSON (liste déroulante) ; Name * : go-e Charger (champ de texte). Boutons : Back (à gauche, à contour) et Next (à droite, foncé).
6.2 Paramètres de communication
La deuxième étape définit le canal de communication pour OCPP. Définissez le Device identifier (au choix). Le Reduxi Controller génère automatiquement l'URL pour OCPP JSON 1.6. Ajoutez /Device ID à la fin de cette URL.
| Paramètre | Valeur |
|---|---|
| Identifiant de l'appareil | Un nom de votre choix, par exemple my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Générée par le contrôleur, affichée en bas de la page. Ajoutez /Device ID à la fin. Exemple : ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Description textuelle de cette image
Capture d'écran de l'assistant de Reduxi Configurator, étape 2 Communication channel. Barre de progression : 1 Basic settings (terminée), 2 Communication channel (active), 3 Advanced settings (grise). Titre de section : Communication channel and device configuration. Champs : Device identifier * : my_station_ID1 (cadre de surbrillance bleu) ; Connector * : 1 ; Charger type * : AC ; Energy counter : Default ; Allocate power to EVSE when EV is not connected to EVSE : Default ; Per phase max. current * : Manual override ; Per phase max. current manual override : 32 (indication : In effect when manual override is selected) ; Forward communication to backend OCPP server : vide ; Allow new charging session : Always ; Controller OCPP JSON 1.6 URL : ws://192.168.1.200/ocpp/1.6/json (lecture seule, cadre de surbrillance bleu, icône de copie à droite). Boutons : Back (à gauche), Test communication (contour) et Next (foncé) à droite.
Vous avez besoin de l'adresse IP, du chemin et du Device identifier au point 7.
7 Configurer OCPP dans l'application go-e
Collez les données OCPP du Reduxi Controller dans les paramètres OCPP de l'application go-e.
Description textuelle de cette image
Capture d'écran de trois écrans de l'application go-e (téléphone Android, barre d'état 09:02, batterie 85 %), de gauche à droite. Écran 1 (onglet Charger) : en-tête Go-E_Charger avec Device List ; texte No car connected, Plug in the cable to start charging your car ; image d'une borne go-e blanche ; bouton Start (grisé) ; modes Eco (Eco-friendly & cost-effective), Basic (sélectionné, Basic charging), Daily trip (Specific energy and time) ; Charging speed : 16 Ampere & 3-phase ; Energy Limit : Off. Onglets du bas : Charger, Eco, Information, Settings. Un cadre rouge avec le numéro 1. marque l'onglet Settings. Écran 2 (Settings) : entrées Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses) ; une bannière bleue Help us improve! avec un bouton Share Feedback. Un cadre rouge avec 2. marque l'entrée Connection. Écran 3 (Connection) : entrées Wi-Fi : (nom du réseau omis) ; Hotspot : On ; Cloud : Connected ; MQTT : Off ; OCPP : Connected ; API Settings ; bannière bleue Help us improve! avec Share Feedback. Un cadre rouge avec 3. marque l'entrée MQTT (valeur Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Description textuelle de cette image
Capture d'écran de deux écrans de l'application go-e (téléphone Android), de gauche à droite. Écran 1 (OCPP, heure 09:03, batterie 85 %) : flèche de retour et titre OCPP ; interrupteur OCPP : activé (marqué d'un 4. rouge) ; section About OCPP avec le texte : OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J. ; entrée OCPP Server : ws://192.168.1.138/... (marquée d'un cadre rouge et de 5.) ; Status : Connected ; Dummy card : Enabled ; Network security ; Phase assignment : L1 L2 L3 ; onglets du bas Charger, Eco, Information, Settings (Settings actif). Écran 2 (OCPP server, heure 09:04, batterie 84 %) : titre OCPP server ; champ URL : ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger ; bouton Paste from clipboard ; Protocol : WSS / WS (WS sélectionné) ; Username ; Password ; Host : 192.168.1.138 (cadre rouge, 6.) ; Path : /ocpp/1.6/json/GO-E_Charger (cadre rouge, 7.) ; Append SN to URL : case non cochée ; bouton Save changes (bleu).
8 Tester la communication
Cliquez sur Done dans l'assistant si ce n'est pas déjà fait : seul Done crée l'appareil. Lancez ensuite le test de communication.
Description textuelle de cette image
Capture d'écran de la liste des appareils du Reduxi Configurator. En-tête : logo reduxi avec le texte Configurator. Section Devices (icône moins). Entrées : Elwa 2 (icône de pompe à chaleur) ; Fronius SYMO (icône de soleil) ; SunSpec (icône de soleil) ; Thor (icône de pompe à chaleur) ; go-e Charger (icône de voiture, marquée d'un cadre rouge). En dessous : un bouton Add device avec une icône plus.
Description textuelle de cette image
Capture d'écran de la page d'appareil Reduxi "Devices / go-e Charger" avec un statut vert "Connected" en haut à droite. Onglets : Last measurements, Analyze, Archive, Details ; l'onglet Details est sélectionné et marqué d'un cadre rouge. Panneau de gauche "General configuration" : Name : go-e Charger ; Type : OCPP 1.6 - JSON ; Category : EV charger ; Location : Sub ; Energy direction : Consumption. Panneau de droite "Advanced configuration (optional)" avec des interrupteurs, tous réglés sur No : Do you want to set data-saving interval? (Default: 1 min) ; Do you want to set reading delay? (Default: 1000 ms) ; Do you want to set writing delay? (Default: 1000 ms) ; Do you want to set power generation limits and capabilities? ; Do you want to set power consumption limits and capabilities? ; Do you want to limit communication with the device to read-only? (Default: No) ; Do you want to invert direction for energy import and export? (Default: No). Rangée de listes déroulantes en bas : L1 is connected to main feed : L1 ; L2 is connected to main feed : L2 ; L3 is connected to main feed : L3.
Description textuelle de cette image
Capture d'écran de la partie inférieure d'un onglet Details d'appareil dans le Reduxi Configurator. Champs visibles : une liste déroulante (vide, coupée en haut) ; Allow new charging session : Always ; Controller OCPP JSON 1.6 URL : ws://192.168.50.127/ocpp/1.6/json (en lecture seule, icône de copie). Boutons en bas : Delete device (à gauche, à contour) ; Test communication (à contour, marqué d'un cadre rouge) et Save (foncé) à droite. Petit texte de pied de page gris en bas à droite : Office | TRBE-3336-4BLI-Z595.
Le test donne l'un de ces trois résultats :
Description textuelle de cette image
Capture d'écran de la boîte de dialogue Test communication du Reduxi Configurator avec une croix de fermeture dans le coin supérieur droit. Zone de texte avec le message vert : Successful readout from device. Bouton : Close (foncé, en bas à droite). La page derrière la boîte de dialogue est grisée.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée "Test communication" avec un bouton de fermeture (x) en haut à droite. Première zone : "Unable to communicate with device." Deuxième zone : "Number of devices found on OCPP - JSON 1.6: 1" et "Device identifier: my_station_ID1". Bouton en bas à droite : Close.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée "Test communication" avec un bouton de fermeture (x) en haut à droite, affichée au-dessus d'une page assombrie. Premier encadré : "Unable to communicate with device." Second encadré : "Number of devices found on OCPP - JSON 1.6: 0". Bouton en bas à droite : Close.
9 Vérifier les mesures
9.1 Last measurements
Une fois le test réussi, vérifiez les relevés sous Devices – Last measurements dans le Reduxi Configurator.
Description textuelle de cette image
Capture d'écran de la vue Last measurements d'un appareil dans le Reduxi Configurator. Onglets : Last measurements (actif), Analyze, Archive. En haut à droite : liste déroulante de l'intervalle d'actualisation Each second et un bouton d'actualisation. Carte Control type : boutons Auto (sélectionné, vert sarcelle), Manual, Off, Boost ; horodatage 10. 05. 2024 07:28:27. Carte Current : Per phase current setpoint 6.00 A ; Max. current per phase 32.00 A ; Current L3 0.00 A ; Current L2 0.00 A ; Current L1 0.00 A (horodatages 10. 05. 2024 07:28:45 à 07:28:46). Carte Power : Min. active power 0.0 kW ; Active power 0.0 kW ; Import active power 0.0 kW. Carte Energy : Import active energy - session 4.4 kWh ; Import active energy 1,848.8 kWh. Carte Other : Control type AUTO ; State name AVAILABLE ; Communication error OFF (horodatage 07:28:42).
9.2 Surveiller et piloter
Une fois l'appareil ajouté dans le Reduxi Configurator, surveillez-le et pilotez-le dans l'application cloud Reduxi.
Pour piloter la charge avec les prix dynamiques et les tarifs dynamiques, réglez le control type de la borne sur AUTO sous Devices et définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
✓ Résumé
Préparation (points 1–4) : Rassemblez les documents et le matériel, installez l'application go-e et connectez la borne au réseau Wi‑Fi du contrôleur.
Borne go-e (point 7) : Activez OCPP dans l'application go-e et saisissez l'hôte et le chemin du Reduxi Controller.
Ajout dans Reduxi (points 5–6, 8) : Connectez-vous, ajoutez un appareil OCPP 1.6 - JSON, définissez le Device identifier et lancez Test communication.
Mise en service (point 9) : vérifiez les dernières mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Test communication : Unable to communicate with device 1 | Le Device identifier n'est pas défini ou diffère. Le nom à la fin du chemin dans l'application go-e doit correspondre exactement au Device identifier (point 6.2, point 7). |
| Test communication : No device with OCPP 1.6 communication is found | Vérifiez que OCPP est activé dans l'application go-e et que l'hôte et le chemin sont corrects (point 7). La borne et le contrôleur doivent se trouver dans le même réseau Wi‑Fi (point 4.1). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
