Connectez Reduxi à l'onduleur hybride Deye. La communication est définie avec une connexion RS-485 et utilise le protocole Modbus. Reduxi peut réduire votre facture d'électricité de 70 %.

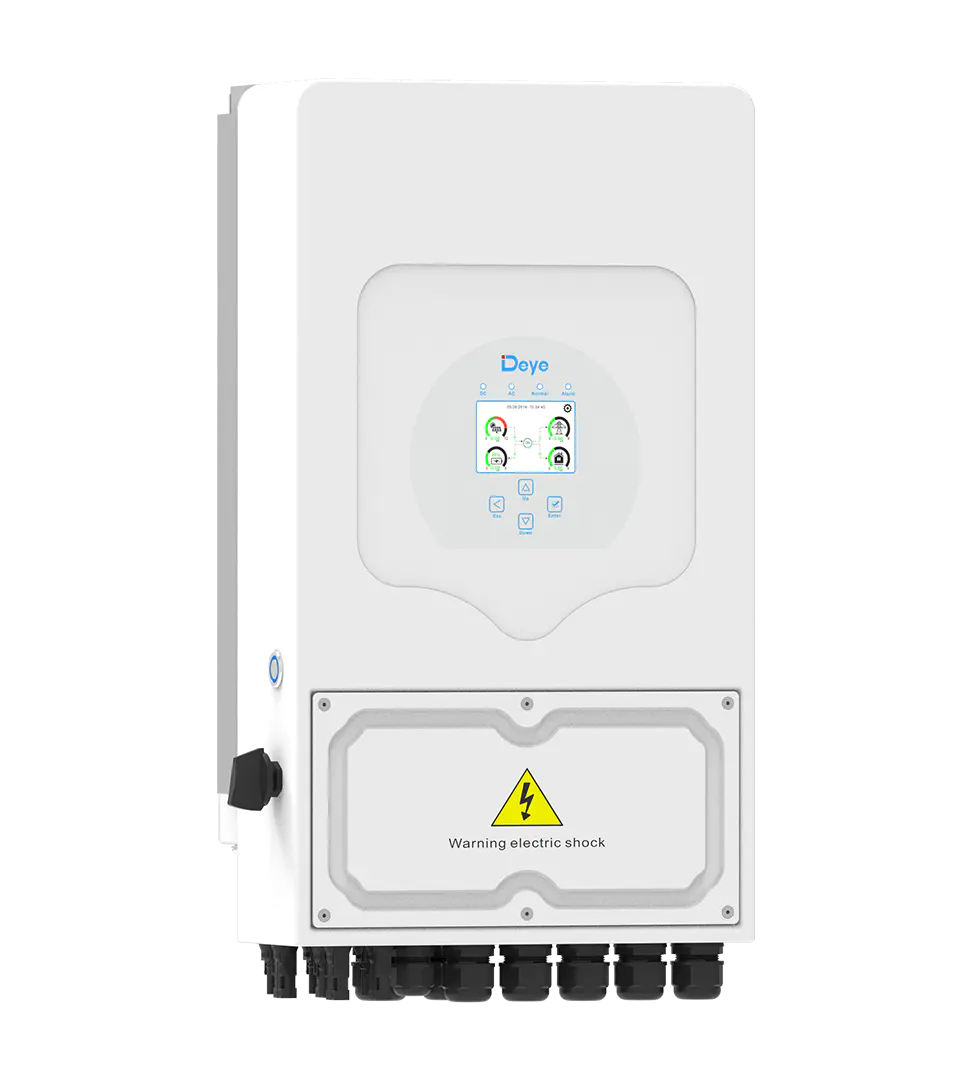

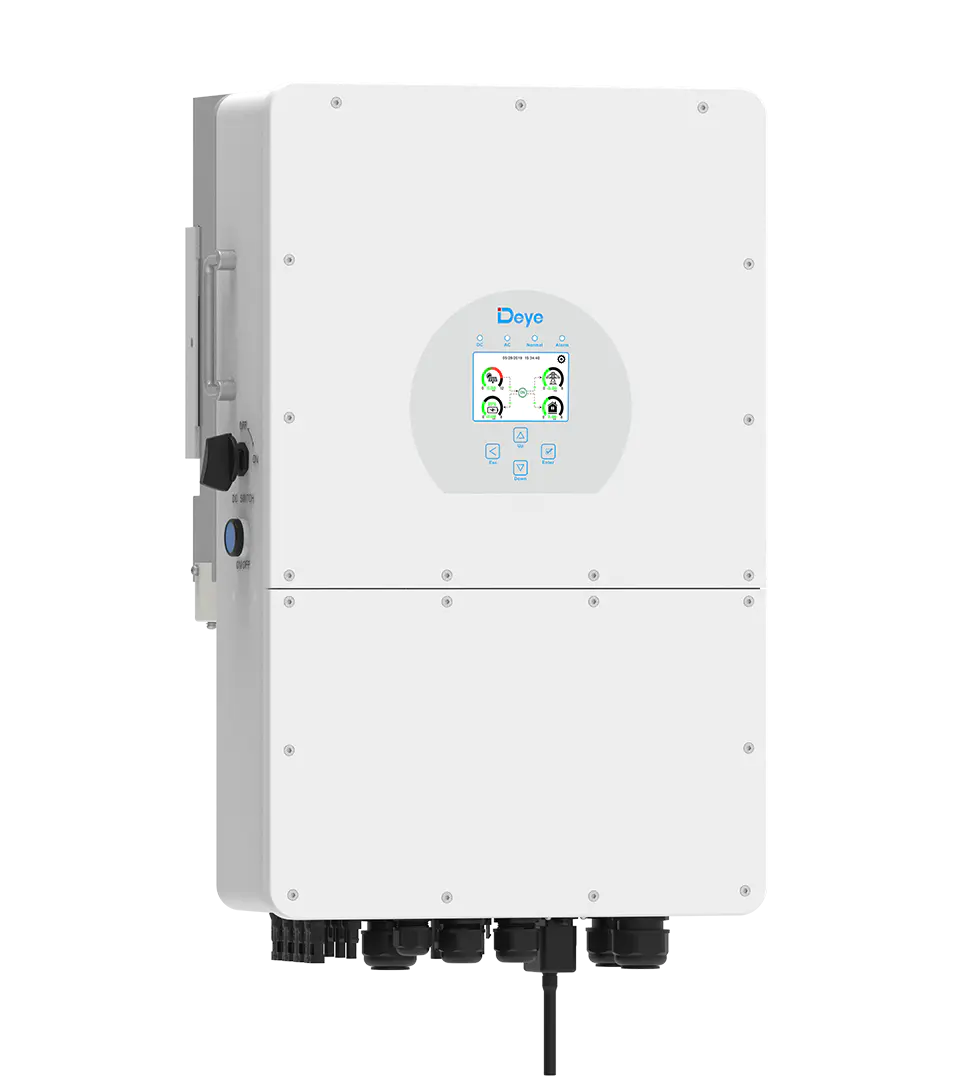

Image de l'onduleur hybride Deye (monophasé) Image de l'onduleur hybride Deye (triphasé BT)



        Image de l'onduleur hybride Deye (triphasé HT)

Modèles spécifiques :

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8 kW | Monophasé | 2 MPPT | Onduleur hybride | Batterie BT prise en charge --> Lien vers le manuel d'utilisation : Manuel d'utilisation | Onduleur hybride monophasé basse tension (BT)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Triphasé | 2 MPPT | Onduleur hybride | Batterie BT prise en charge --> Lien vers le manuel d'utilisation : Manuel d'utilisation | Onduleur hybride triphasé basse tension (BT)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Triphasé | 2 MPPT | Onduleur hybride | Batterie HT prise en charge --> Lien vers le manuel d'utilisation : Manuel d'utilisation | Onduleur hybride triphasé haute tension (HT)

Informations importantes !

• Si la basse tension (LV) est sélectionnée pour l'installation, seule une connexion RTU peut être utilisée pour accéder à l'interface Modbus.

• Si la haute tension (HV) est sélectionnée, le Solarman Dongle avec Modbus TCP/IP peut également être utilisé pour accéder à l'interface Modbus.

1. Connexion physique entre Reduxi et l'onduleur hybride Deye

Pour connecter le contrôleur Reduxi à l'onduleur hybride Deye , la connexion série physique RS-485 des deux côtés doit être correctement définie.



1.1 Côté contrôleur Reduxi de la connexion RS-485

Toutes les informations de connexion pertinentes sont accessibles sur le site Reduxi Controller sous le point 2.3.4 Interfaces de communication.



1.2 Onduleur hybride côté de la connexion série RS-485

Hybride L'onduleur Deye utilise un connecteur RJ-45 pour la connexion physique au port Modbus. Les manuels fournissent des informations sur l'emplacement des ports.



Onduleur Hybride Monophasé BT :

• Image réelle de l'onduleur hybride monophasé montrant où se trouve le port ModBUS dans l'onduleur hybride sur le circuit imprimé. De plus, une image du câblage correct est donnée à droite, IMPORTANT.



Onduleur Hybride Triphasé BT :

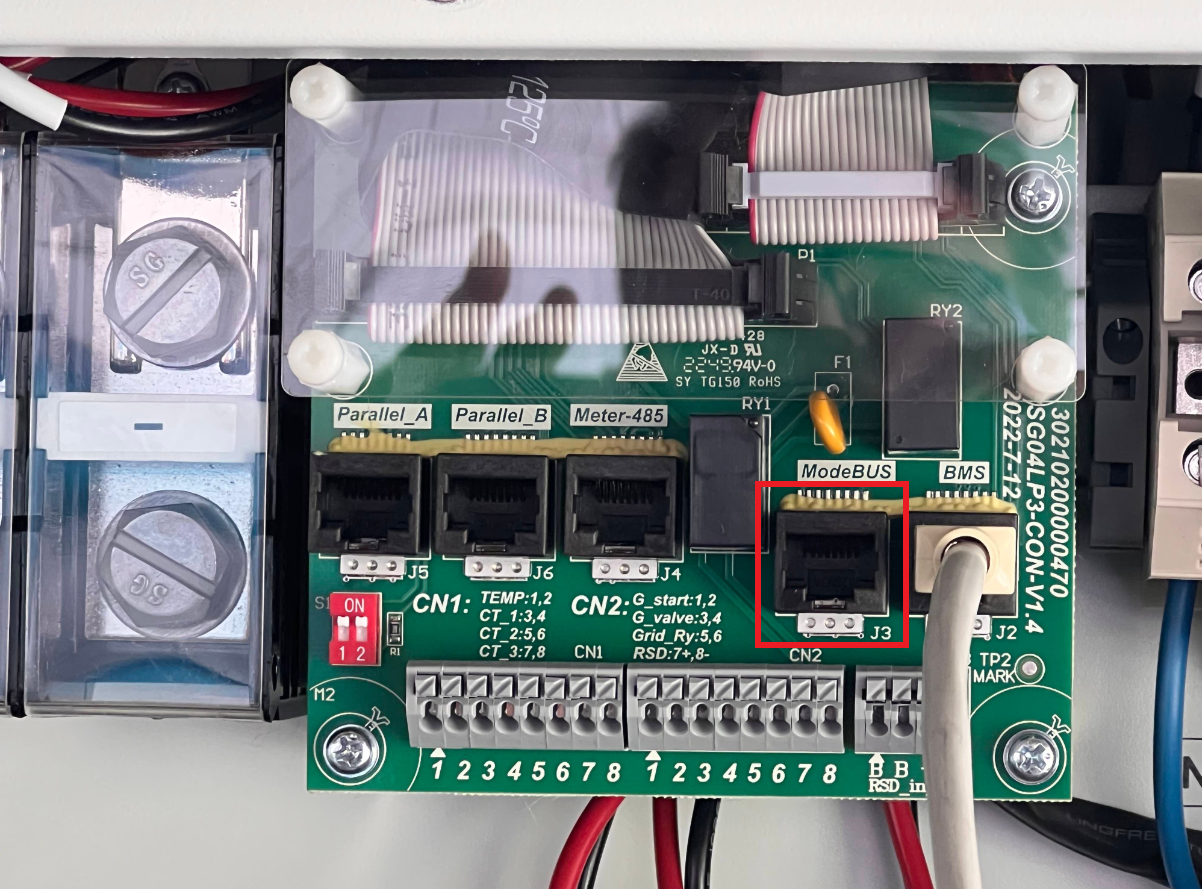

• Image réelle de l'onduleur hybride triphasé BT montrant où se trouve le port ModBUS dans l'onduleur hybride sur le circuit imprimé. De plus, une image du câblage correct est donnée à droite, IMPORTANT.



Onduleur hybride triphasé HT :

• Image schématique (tirée du manuel) pour l'onduleur hybride triphasé HT +, montrant où se trouve le port ModBUS dans l'onduleur hybride sur le circuit imprimé.



2. Ajoutez un nouvel appareil (Hybrid Inverter Deye) au contrôleur Reduxi

Une fois la connexion physique établie des deux côtés, l'ajout et le test de la communication de l'onduleur hybride peuvent être effectués.



2.1 Ajouter un appareil

Connectez-vous d'abord au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton Ajouter un appareil.

2.2 Sélectionnez l'appareil que vous souhaitez ajouter

Dans la première étape, sélectionnez les paramètres de base :

• Sélectionnez le type d'appareil : onduleur hybride,
• Sélectionnez le type : Onduleur hybride Deye 3P ou Onduleur hybride Deye haute tension 3P,
• Et définir le nom.

2.3 Configuration du canal de communication et de l'appareil.

Dans la deuxième étape, les paramètres de communication doivent être définis correctement et sont divisés en deux parties.

• La première partie est destinée aux paramètres Modbus (RTU), les paramètres par défaut sont présentés dans l'image ci-dessous.

• La deuxième partie est destinée aux paramètres Modbus (RTU) (ID d'unité Modbus) et aux options supplémentaires, mises en évidence par un rectangle bleu.

Dans l'option supplémentaire, vous devez définir :

• ID de l'unité Modbus : écriture de l'ID de l'esclave à partir du périphérique ModBUS
• CT/mètre : CT ou compteur interne/externe
• PV : oui/non
• Batterie : oui/non



2.4 Test de communication

Après avoir terminé les paramètres de configuration du canal de communication et de l'appareil, un test de fonctionnement de la communication peut être effectué à l'aide du bouton Tester la communication.

La réponse peut être classée en deux réponses de communication :

Cas 1 : La communication fonctionne correctement

Cas 2 : La communication ne fonctionne pas correctement

Si la communication ne fonctionne pas, essayez avec différents paramètres Modbus ou vérifiez la connexion physique.



2.5 Paramètres avancés

La troisième étape est destinée à définir des paramètres avancés en fonction de votre configuration spécifique (situation sur place) et à cliquer sur le bouton « Terminé » situé en bas à droite après tous les champs de saisie.



2.6 Réglages avancés par pièces

Champ de saisie	Explication
Voulez-vous définir un intervalle de sauvegarde des données ?	Définissez l'intervalle de sauvegarde préféré, défini sur le contrôleur Reduxi. Sur la base de l'intervalle de sauvegarde défini, les données seront stockées dans la base de données locale sur le contrôleur Reduxi. Les lectures et écritures de données sont effectuées en fonction du « Délai de lecture » et du « Délai d'écriture » qui sont définis par défaut sur 1 000 ms. L'intervalle de sauvegarde définit que pour chaque donnée lue ou écrite toutes les minutes (toutes les 60 données lues ou écrites), les données seront stockées dans la base de données du contrôleur Reduxi.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Voulez-vous définir un délai de lecture ?	Définissez l'intervalle pour la fréquence de lecture des données de l'appareil.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Voulez-vous définir un délai d’écriture ?	Définissez l'intervalle pour la fréquence d'écriture des données sur le périphérique.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Souhaitez-vous définir des limites et des capacités de production d’énergie ?	Définir les limites inférieures et supérieures pour la production d'énergie (kW). Une fois les limites définies, l'onduleur produira de l'énergie si la production d'énergie est dans les limites, sinon, l'onduleur ne produira aucune énergie.    Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Souhaitez-vous définir des limites et des capacités de consommation d’énergie ?	Définir des limites inférieures et supérieures pour la consommation électrique (kW). Une fois les limites définies, l'onduleur consommera l'énergie utilisée pour charger la batterie si la demande d'énergie est dans les limites, sinon, l'onduleur ne chargera pas la batterie.    Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Voulez-vous définir la capacité de la batterie ?	Pour tous les onduleurs hybrides Deye, la capacité de la batterie est directement obtenue à partir des onduleurs hybrides. Dans ce cas, le paramètre automatique de capacité de la batterie sera lu à partir de l'onduleur hybride et stocké dans la base de données locale.   Sélectionnez OUI si vous souhaitez modifier ce qui est écrit sur l'onduleur.
Voulez-vous définir l'état de charge minimum de la batterie ?	Pour tous les onduleurs hybrides Deye, l'état de charge minimum de la batterie est obtenu directement à partir des onduleurs hybrides. Dans ce cas, le paramètre de l'état de charge minimum de la batterie sera lu à partir de l'onduleur hybride. Les modifications de la limite minimale de l'état de charge de la batterie peuvent toujours être effectuées en modifiant le champ de saisie sur OUI et en définissant l'état de charge minimal de la batterie.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.  Remarque : veuillez vérifier votre garantie, si une garantie est toujours valable en cas de modification de ce paramètre.
Voulez-vous définir le niveau de charge maximal de la batterie ?	Pour tous les onduleurs hybrides Deye, l'état de charge maximal de la batterie est obtenu directement à partir des onduleurs hybrides. Dans ce cas, le paramètre de SOC max. de la batterie sera lu à partir de l'onduleur hybride. Les modifications de la limite maximale de SOC de la batterie peuvent toujours être effectuées en modifiant le champ de saisie sur OUI et en définissant le SOC maximal de la batterie.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Voulez-vous limiter la communication avec l'appareil à la lecture seule ?	La communication s'effectue de deux manières (LECTURE, ÉCRITURE), si le champ de saisie est défini sur NON, l'option de lecture et d'écriture est activée. Si le champ de saisie est défini sur OUI, seule l'option de lecture est activée.    Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Souhaitez-vous inverser le sens d'importation et d'exportation d'énergie ?	Si le flux d'énergie a un signe erroné, indiquant l'importation d'énergie au lieu de l'exportation, vous pouvez changer ce signe en activant cette fonction.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Voulez-vous exclure l'appareil du résumé ?	Les données de l'appareil sont affichées sur la page d'accueil montrant le flux de la consommation et de la production d'énergie. Si le champ de saisie est défini sur OUI, toutes les données affichées sur la page d'accueil seront exclues des visualisations du flux d'énergie. C'est-à-dire : le PV, la batterie et, dans certains cas, le compteur de réseau (s'il n'y a pas d'autre compteur de réseau installé) seront exclus et ne seront pas affichés dans le résumé. Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
L1, L2, L3 sont connectés à l'alimentation principale	Dans le cas où L1 n'est pas connecté à l'alimentation principale L1, l'alimentation principale appropriée (L2 ou L3) doit être choisie. Dans le cas où L2 n'est pas connecté à l'alimentation principale L2, l'alimentation principale appropriée (L1 ou L3) doit être choisie. Dans le cas où L3 n'est pas connecté à l'alimentation principale L3, l'alimentation principale appropriée (L1 ou L2) doit être choisie.   Dans le cas d'un appareil monophasé, vous pouvez sélectionner non connecté pour L2 et L3, et choisir la bonne alimentation principale (L1, L2, L3) sur le L1.



3. Type de contrôle

Différents types de contrôle affectent la manière dont le contrôleur Reduxi contrôle l'appareil sélectionné. Le type de contrôlese trouve sous l'arborescence du menu sur le côté gauche de l'écran où vous cliquez sur l'appareil pour développer l'arborescence du menu, puis sélectionnez l'appareil. Si l'appareil dispose de la possibilité de contrôle, la carte Type de contrôle sera visible sous le dernier onglet de mesure.

Selon votre choix dans la fenêtre Type de contrôle, l'utilisateur peut choisir entre le mode Auto ou Manuel.

Type de contrôle :

• Auto : En mode Auto, toutes les limites de puissance (consommation et production sur le réseau) de l'onduleur sont directement obtenues à partir d'une stratégie définie par l'utilisateur. Pour apprendre à mettre en place correctement des stratégies, lisez l'article spécial disponible ici : Comment mettre en place correctement des stratégies.
• Mode manuel : In Mode manuel, toutes les limites de puissance de l'onduleur (consommation et production sur le réseau) sont directement définies par l'utilisateur. Une fois que l'utilisateur sélectionne le mode manuel, quatre options supplémentaires deviennent disponibles (Max. production, Autoconsommation, Max. Consommation, Écrêtement des pointes).

3,1 Max. production

La production maximale est destinée aux situations où l'utilisateur choisit d'exporter autant d'énergie que possible vers le réseau, provenant soit du stockage PV, soit du stockage sur batterie.

Cependant, les limites de puissance pour l'exportation et l'importation à partir du réseau sont limitées par les réglages des deux paramètres dans les cartes de droite « Limites de puissance active d'exportation/importation du réseau ».

1. Le cas se présente lorsqu’il n’y a pas assez de production photovoltaïque :

• La production PV est de 0
• ou
• La production PV est inférieure à la limite de puissance active exportée vers le réseau
• et
• L'état de charge du stockage de la batterie est supérieur à l'état de charge minimum

Ensuite, le stockage de la batterie sera déchargé pour atteindre la limite de puissance active d'exportation du réseau.



2. Le cas est celui où la production photovoltaïque est suffisante :

• La production PV couvre la consommation du bâtiment
• et
• La production photovoltaïque est supérieure à la limite de puissance active exportée vers le réseau
• et
• L'état de charge du stockage de la batterie est inférieur à l'état de charge maximal

Ensuite, la batterie de stockage sera chargée par la puissance dépassée, jusqu'à ce que la batterie de stockage atteigne le SOC maximum.

Lorsque le stockage de la batterie atteint le SOC maximal, la production PV sera limitée pour ne pas dépasser la limite de puissance active d'exportation du réseau.

Après la fin de la journée de production PV, à nouveau 1. le cas est utilisé.

Remarque : lorsque la production maximale est choisie comme mode préféré dans Reduxi, les phases peuvent ne pas être chargées de manière égale, c'est-à-dire que la puissance exportée varie en fonction de la phase. Cela se produit lorsque l'excédent d'énergie est disponible sur place (bâtiment) et que l'option dite « Vendre en premier » est choisie comme mode de fonctionnement dans l'onduleur hybride. Nous tenons ici à souligner que ce mode N'OFFRE PAS d'équilibrage de puissance de phase.

3.2 Autoconsommation

L'autoconsommation est destinée aux situations où l'utilisateur souhaite équilibrer les exportations et les importations de sorte que la somme nette soit égale à zéro. Le contrôleur Reduxi surveille la consommation et la production nettes du réseau, calcule la différence entre elles et agit en conséquence.

Cependant, les limites de puissance pour l'exportation et l'importation à partir du réseau sont limitées par les réglages des deux paramètres dans les cartes de droite « Limites de puissance active d'exportation/importation du réseau ».

1. Le cas se présente lorsqu’il n’y a pas assez de production photovoltaïque :

• La production PV est de 0
• ou
• La production photovoltaïque est inférieure à la consommation des bâtiments
• et
• L'état de charge du stockage de la batterie est supérieur à l'état de charge minimum

Ensuite, le stockage de la batterie sera déchargé pour atteindre la valeur zéro de la puissance active du réseau. Le contrôleur Reduxi déchargera le stockage de la batterie pour couvrir la consommation du bâtiment.



2. Le cas est celui où la production photovoltaïque est suffisante :

• La production PV couvre la production de bâtiments
• et
• La production photovoltaïque est supérieure à la limite de puissance active exportée vers le réseau
• et
• L'état de charge du stockage de la batterie est inférieur à l'état de charge maximal

Ensuite, la batterie de stockage sera chargée par la puissance dépassée jusqu'à ce que la batterie de stockage atteigne le SOC maximum.

Lorsque le stockage de la batterie atteint le SOC maximal, la production PV sera limitée pour ne pas dépasser la limite de puissance active d'exportation du réseau.

Après la fin de la journée de production PV, à nouveau 1. le cas est utilisé.



3.3 Consommation maximale

La consommation maximale est destinée aux situations où l’utilisateur décide d’importer autant d’énergie que possible du réseau. Ce mode est généralement utilisé en combinaison avec l'EVSE (équipement d'alimentation de véhicule électrique) et le BSEE (équipement de stockage d'énergie par batterie), permettant à l'utilisateur d'augmenter la puissance à la demande.

Cependant, les limites de puissance pour l'exportation et l'importation depuis le réseau sont limitées par les paramètres des deux cartes de droite « Limites de puissance active d'exportation/importation du réseau ».

1. Le cas se présente lorsque la consommation du bâtiment est inférieure à la limite de puissance active d'importation du réseau :

• La consommation du bâtiment est inférieure à la limite de puissance active d'importation du réseau
• ou
• L'état de charge du stockage de la batterie est inférieur à l'état de charge maximal
• ou
• Le VE est connecté à l'EVSE mais ne charge pas

Ensuite, le stockage de la batterie et le véhicule électrique commenceront à se charger pour atteindre la limite de puissance active d'importation du réseau jusqu'à ce que le stockage maximal de la batterie ou l'état de charge de la batterie du véhicule électrique soit atteint.

2. Le cas est celui où nous avons une production PV :

• La production PV est supérieure à 0
• ou
• La consommation du bâtiment est inférieure à la limite de puissance active d'importation du réseau
• ou
• L'état de charge du stockage de la batterie est inférieur à l'état de charge maximal
• ou
• Le véhicule électrique est connecté à l'EVSE mais ne se recharge pas

alors toute l'énergie produite à partir du PV sera d'abord utilisée soit par l'EVSE, soit par le stockage par batterie. Lorsque les deux SOC maximum seront atteints, l'énergie sera envoyée au réseau, mais toujours pas plus que la limite de puissance active d'exportation du réseau définie. Le stockage des batteries ne sera pas déchargé tant que la consommation du bâtiment ne sera pas supérieure à la production photovoltaïque.



3.4 Écrêtement des pics

L'écrêtement des pointes est destiné aux situations où l'utilisateur décide de limiter la puissance active d'importation du réseau lorsque la limite est atteinte. La limite de puissance active d'importation du réseau est importante, définissez par deux paramètres sur les cartes de droite définissant « Limites de puissance active d'exportation/importation du réseau »

Cependant, les limites de puissance pour l'exportation et l'importation depuis le réseau sont limitées par les paramètres des deux cartes de droite « Limites de puissance d'exportation/importation du réseau ».

1. La consommation du bâtiment est inférieure à la puissance active importée du réseau :

• La production PV est inférieure à 0 ou égale à 0
• ou
• La consommation du bâtiment est supérieure à la limite de puissance active d'importation du réseau
• et
• Le véhicule électrique est en charge
• et
• Le stockage de la batterie est supérieur au SOC minimum

Ensuite, le stockage de la batterie commencera à se décharger pour couvrir l'énergie nécessaire à la charge du véhicule électrique afin de ne pas dépasser la limite de puissance active d'importation du réseau.

S'il n'y a pas de stockage de batterie, la puissance du chargeur de véhicule électrique sera réduite pour ne pas dépasser la limite de puissance active d'importation du réseau.

La batterie sera chargée lorsque la limite de puissance active d'exportation du réseau sera atteinte et qu'il y aura suffisamment de production PV.



4. Lectures de l'appareil

Ce point est destiné à permettre à l'utilisateur d'effectuer la dernière vérification si l'appareil et la connexion fonctionnent correctement. Les lectures et les paramètres sont affichés sous Appareil/« nom de l'appareil »/Dernière mesure, l'image ci-dessous.



Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé et contrôlé via l'application cloud Reduxi.
