Les strat gies de Reduxi offrent l' quilibre parfait entre flexibilit , rentabilit et solutions cologiques, tout en prot geant vos syst mes et en s'adaptant en toute transparence aux fluctuations de prix, sans jamais compromettre le confort.

Table des mati res

• 1. Introduction aux strat gies
• 2. tapes g n rales pour acc der aux strat gies
• 3. Configuration des strat gies
  • 3.1 Contr le marche/arr t bas sur le courant monophas
  • 3.2. Contr le marche/arr t bas sur le courant triphas
  • 3.3 Contr le marche/arr t bas sur la puissance
  • 3.4 Coordinateur de gestion de l' nergie pour PV, EVSE, batterie et pompe chaleur
• 4. Param tres avanc s pour la strat gie "Coordinateur de gestion de l' nergie..."
  • 4.3. Modes d'optimisation

1. Introduction aux strat gies

Le contr leur Reduxi permet aux utilisateurs finaux de g rer la consommation et la production d' nergie pour les installations locales dans les maisons ou les installations industrielles. Ses strat gies s'adaptent dynamiquement aux fluctuations de prix du march de l' nergie, aux plages horaires des tarifs, aux configurations de base (telles que les limites d'exportation/d'importation sp cifiques un b timent) et d'autres facteurs pertinents. En unissant toutes les installations de consommation et de production en une seule strat gie coh sive, le syst me Reduxi permet des ajustements en temps r el qui optimisent toutes les variables simultan ment, en veillant ce qu'elles soient align es sur les besoins sp cifiques de l'utilisateur.

Les strat gies tant une valeur ajout e cl du syst me Reduxi, nous vous recommandons de lire attentivement ces instructions et de configurer une strat gie qui correspondra parfaitement vos besoins.

2. Strat gies types pour l'optimisation des co ts

2.1. Rechargez votre v hicule lectrique pendant la nuit (prix bas) et ne d passez pas les limites d'importation du r seau

Lors de la recharge d'un v hicule lectrique, nous devons respecter les limites de puissance du r seau, tout en maintenant des co ts d' lectricit bas.

Pour d finir une telle strat gie, veuillez suivre les informations contenues dans ces sections :

• 3.4 Coordinateur de gestion de l' nergie pour PV, EVSE, batterie et pompe chaleur
• Utilisez 4.3.2. Mode de planification
• Utilisez le "R duction des pointes" comme objectif (afin de limiter la puissance du r seau)
• Et configurez les param tres avanc s de l'EVSE ("mat riel d'alimentation des v hicules lectriques" = borne de recharge)

2.2. Utilisez l' lectricit de votre centrale photovolta que en combinaison avec une pompe chaleur

Pour devenir autonome et r aliser des conomies, il est optimal d'utiliser l' lectricit au sein de votre maison ou de votre entreprise. L' lectricit produite par votre centrale photovolta que peut tre utilis e directement par le syst me CVC et/ou les v hicules lectriques.

Pour d finir une telle strat gie, veuillez suivre les informations contenues dans ces sections :

• 3.4 Coordinateur de gestion de l' nergie pour PV, EVSE, batterie et pompe chaleur
• Utilisez 4.3.1. Mode par d faut
• Utilisez l'autoconsommation comme objectif (afin de consommer l' nergie autoproduite)
• Et configurez les param tres avanc s du syst me CVC (ou de l'EVSE si vous avez un v hicule lectrique)

2.3. R alisez les plus grandes conomies et les revenus les plus lev s avec votre installation photovolta que et/ou votre batterie

Pour tirer le meilleur parti de votre batterie et/ou de votre centrale photovolta que, vous devez utiliser les prix dynamiques (march , veille). Dans ce cas, vous consommez de l' nergie du r seau lorsque les prix sont bas ou m me n gatifs, et vous produisez lorsque les prix sont lev s. Parall lement, vous maintenez un niveau de confort lev .

Pour d finir une telle strat gie, veuillez suivre les informations contenues dans ces sections :

• 4.3.4. Modes IA
• et d finissez le plan tarifaire tel que d fini dans les tarifs Reduxi

3. Configuration des strat gies

Les strat gies suivantes sont disponibles dans le configurateur Redexu :

• Contr le marche/arr t bas sur le courant monophas
• Contr le marche/arr t bas sur le courant triphas
• Contr le marche/arr t bas sur la puissance
• Coordinateur de gestion de l' nergie pour PV, EVSE, batterie et pompe chaleur (la strat gie la plus compl te - g n ralement la plus utilis e)

Étapes générales d'accès aux stratégies

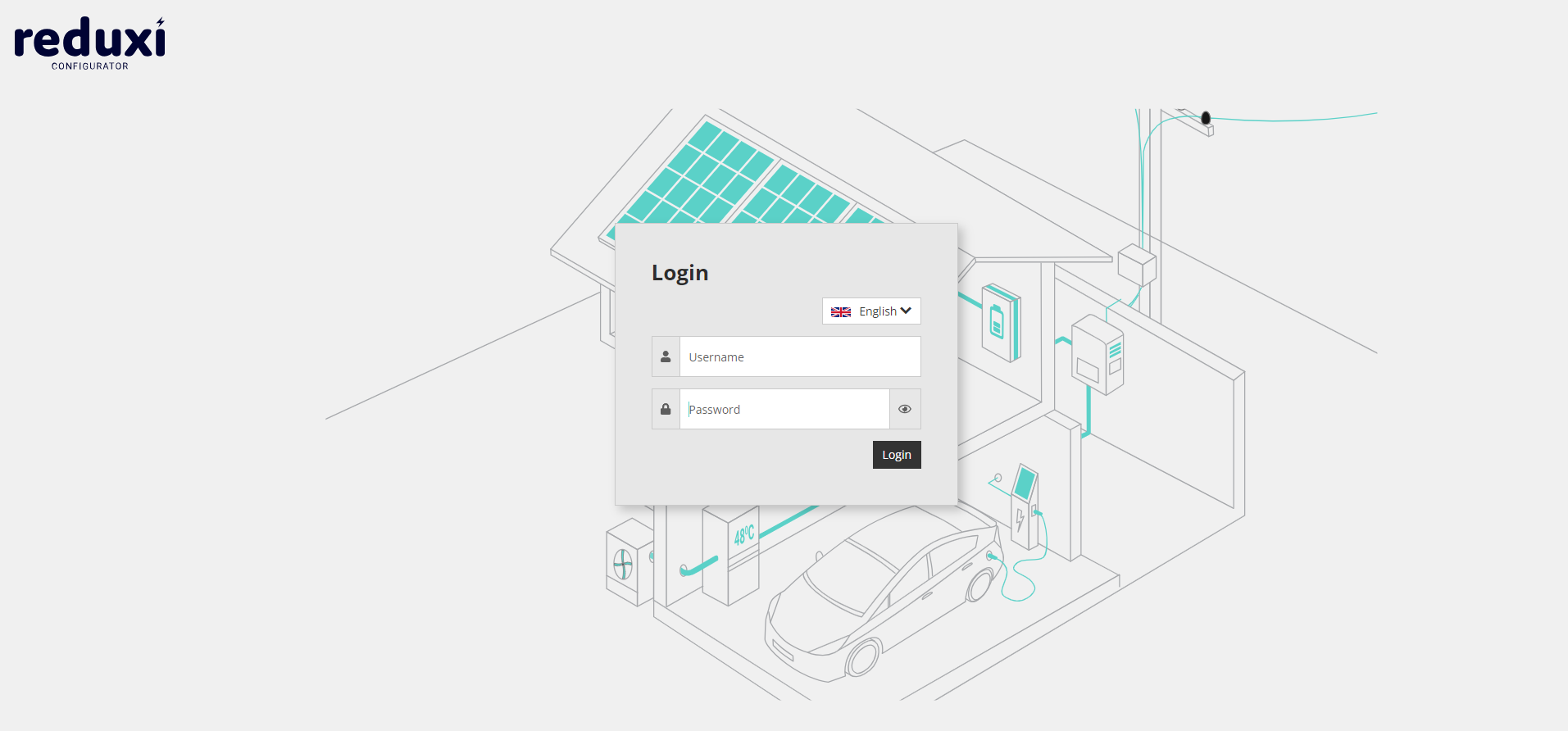

La première étape consiste à se connecter à l' configurateur Reduxi .

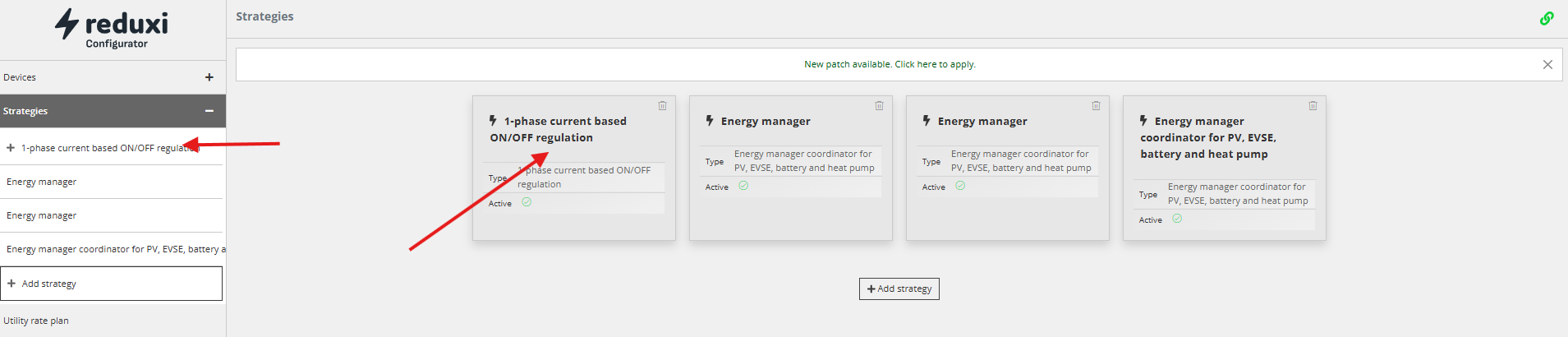

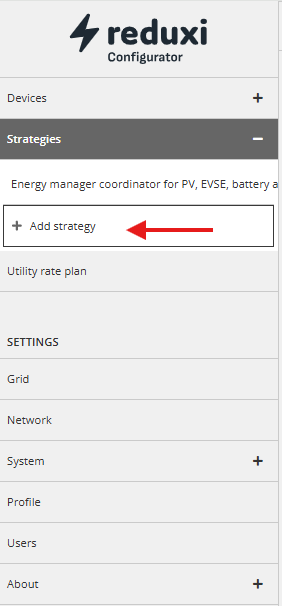

Après vous être connecté à la configuration, cliquez sur le bouton "Ajouter une nouvelle stratégie" dans le coin inférieur gauche de la page d'accueil du contrôleur Reduxi.

3.1 Contrôle marche/arrêt basé sur le courant monophasé

Cette stratégie est utilisée pour contrôler les états marche/arrêt des consommateurs électriques en fonction d'une mesure de courant monophasé.

3.1.1 Paramètres de base

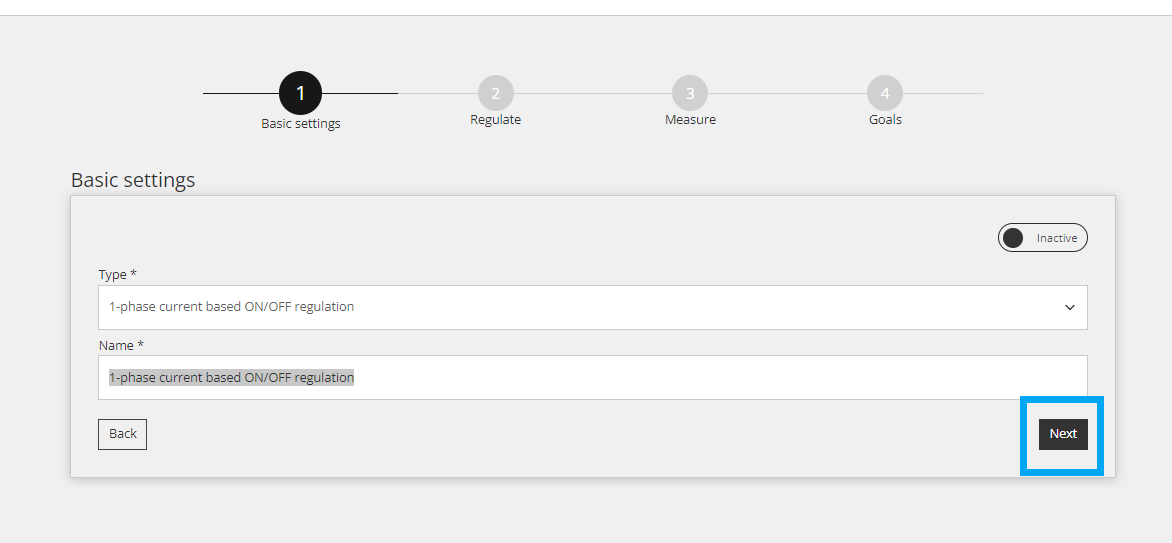

Sélectionnez "Contrôle marche/arrêt basé sur le courant monophasé", renommez-le (facultatif), et cliquez sur "Suivant".

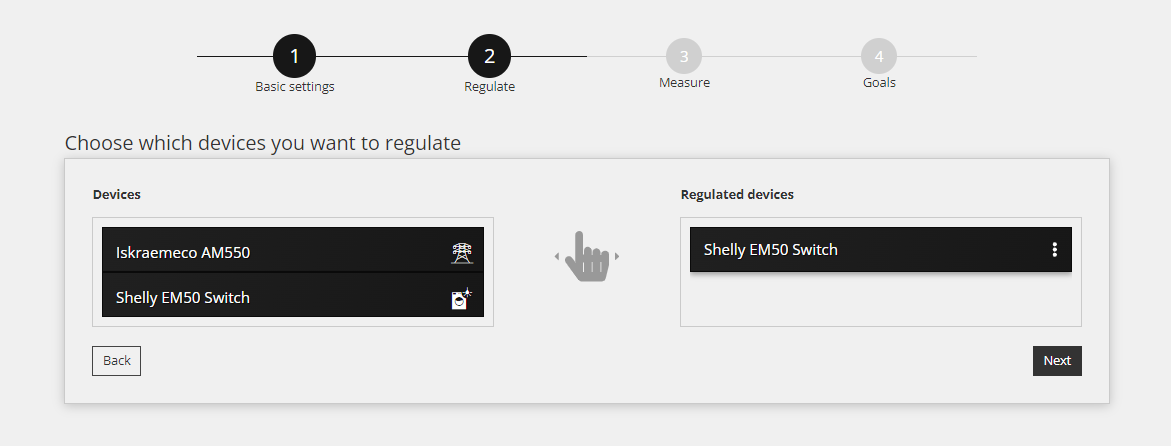

3.1.2 Régulation

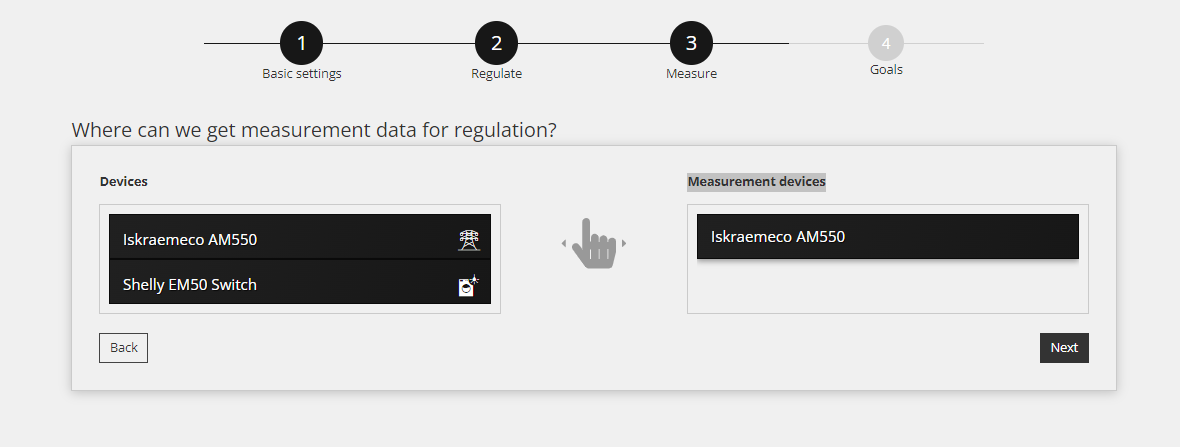

3.1.3 Mesure

De même que pour le point 3.1.2, il faut sélectionner le bon appareil à mesurer (généralement le réseau principal). Faites glisser l'appareil de la zone "Appareils" vers la zone "Appareils de mesure", comme indiqué dans la figure ci-dessous. L'appareil de mesure est l'appareil dont la mesure affecte l'appareil régulé.

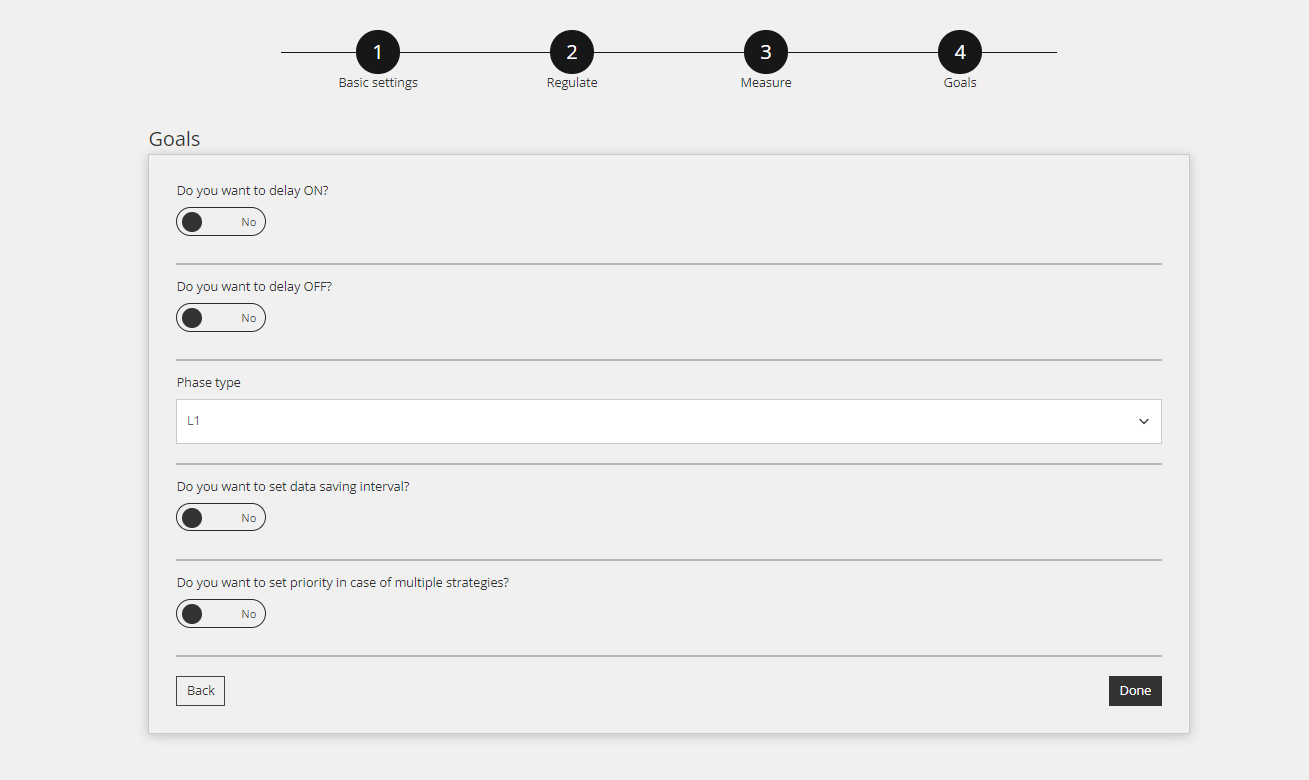

3.1.4 Objectifs

Sous "Objectifs", les actions de régulation d'une phase sont définies. L'image ci-dessous montre les paramètres possibles et les valeurs par défaut à l'étape "Objectifs".

Explication de tous les paramètres sous "Objectifs", voir tableau.

Champ de saisie	Explication
Voulez-vous reporter la mise sous tension ?	"Délai de mise sous tension" est le temps nécessaire à l'appareil pour passer à l'état MARCHE. La condition doit être remplie pendant au moins la durée du délai de mise sous tension (par exemple, le courant est supérieur à 10 A pendant plus de 5 secondes pour que l'appareil se mette sous tension). Cela empêche efficacement les commutations excessives, évitant ainsi d'endommager l'appareil ou le relais régulé. Une fois la condition remplie pendant 5 secondes, l'appareil est mis sous tension.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Voulez-vous reporter la mise hors tension ?	Même chose que le "report de la mise sous tension" défini ci-dessus, mais pour l'état OFF.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Type de phase	Sélectionnez la phase qui contrôle l'action MARCHE/ARRÊT.
Souhaitez-vous définir l'intervalle d'enregistrement des données ? (obsolète)	Définissez l'intervalle d'enregistrement des données provenant des appareils mesurés et régulés.   Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.
Souhaitez-vous prioriser plusieurs stratégies ? (obsolète)	La priorité est importée lorsque plusieurs stratégies sont définies. Le niveau de priorité entre les stratégies affecte le fonctionnement du système Reduxi. Par exemple, si le niveau de priorité est défini sur "Le plus élevé", Reduxi fonctionnera automatiquement dans la stratégie choisie et vice versa. Sélectionnez OUI si vous souhaitez modifier la valeur par défaut.



3.1.5 Modification de la stratégie "Contrôle marche/arrêt basé sur le courant monophasé"

Une fois la stratégie définie, nous pouvons configurer tous les paramètres en cliquant sur la stratégie correspondante

3.1.6. Configuration de la stratégie

Pour chaque stratégie, les paramètres de régulation doivent être configurés. Dans cette stratégie spécifique, il s'agit des courants de marche/arrêt des dispositifs

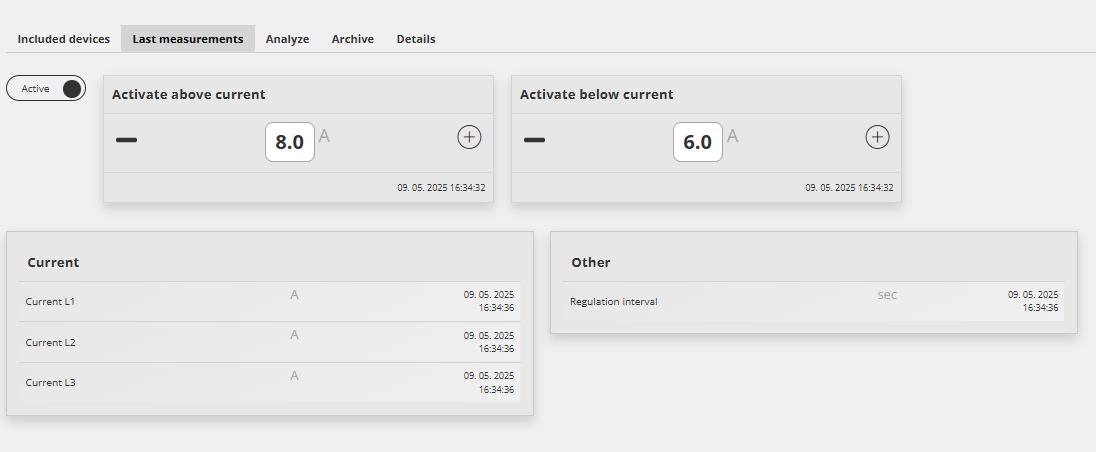

Ici, nous définissons le courant pour mettre le dispositif hors tension ou sous tension, en fonction de la mesure du courant. Souvent, ces deux courants diffèrent afin de réduire le nombre de commutations du dispositif.



3.2. Contrôle marche/arrêt basé sur le courant triphasé

Semblable au contrôle ""marche/arrêt basé sur le courant monophasé"", la stratégie triphasée est destinée à commuter les phases (marche/arrêt), à la différence que, dans la stratégie triphasée, le contrôle est défini pour les trois phases.

3.2.1 Paramètres de base

Voir point 3.1.1 .

3.2.2 Réguler

Voir point 3.1.2 .

3.2.3 Mesurer

Voir point 3.1.3 .

3.2.4 Objectifs

Identique au point 3.1.4 , la principale différence étant que la stratégie monophasée est remplacée par la stratégie triphasée.

3.2 .5 Modification de la stratégie "Contrôle marche/arrêt basé sur le courant triphasé"

Voir point 3.1.5.

3.2.6. Configuration de la stratégie

Voir point 3.1.6.

3.3 Contrôle marche/arrêt basé sur la puissance

3.3.1 Paramètres de base

Voir point 3.1.1 .

3.3.2 Réguler

Voir point 3.1.2 .

3.3.3 Mesurer

Voir point 3.1.3 .

3.3.4 Objectifs

Voir point 3.1.4, où la principale différence avec la stratégie monophasée est que, dans la stratégie de puissance, il n'est pas nécessaire d'indiquer quelle phase doit être régulée, seulement la puissance.

3.3.5 Modification de la stratégie "Contrôle marche/arrêt basé sur le courant triphasé"

Voir point 3.1.5.

3.3.6. Configuration de la stratégie

Voir point 3.1.6.

3.4 Coordinateur de gestion d'énergie pour PV, borne de recharge, batterie et pompe à chaleur

Dans cette stratégie, plusieurs dispositifs sont régulés, ce qui en fait la stratégie la plus complète et la plus utilisée. Elle offre le plus de fonctionnalités et est donc aussi la plus complexe. Comme son nom l'indique, la stratégie régule :

• Centrale solaire photovoltaïque (PV)
• Station de charge pour véhicules électriques (EVSE)
• Batterie (BESS)
• Chauffage, ventilation et climatisation (CVC)
• Autres

3.4.1 Paramètres de base

Voir point 3.1.1 .

3.4.2 Règles

Voir point 3.1.2 .

3.4.3 Mesure

Voir point 3.1.3 .

3.4.4. Paramètres avancés

Ce mode nécessite la configuration des paramètres avancés, qui seront décrits en détail dans la section suivante.

4. Paramètres avancés pour la stratégie ""Gestionnaire de l'énergie coordinateur…""

Cette section concerne uniquement la stratégie 3.4 Coordinateur du gestionnaire d'énergie pour le PV, l'EVSE, la batterie et la pompe à chaleur . Les fonctionnalités diffèrent des autres stratégies, car des options avancées sont disponibles et configurables. Après avoir défini le périphérique mesuré à partir du point 3.4.3 et cliqué sur le bouton ""Terminé"", un nouveau menu apparaîtra.

Pour accéder à ce menu, veuillez suivre les étapes définies dans point 3.1.6.

En haut du menu avancé, trois onglets supplémentaires sont disponibles :

• Paramètres généraux
• Périphériques régulés
• Modes d'optimisation

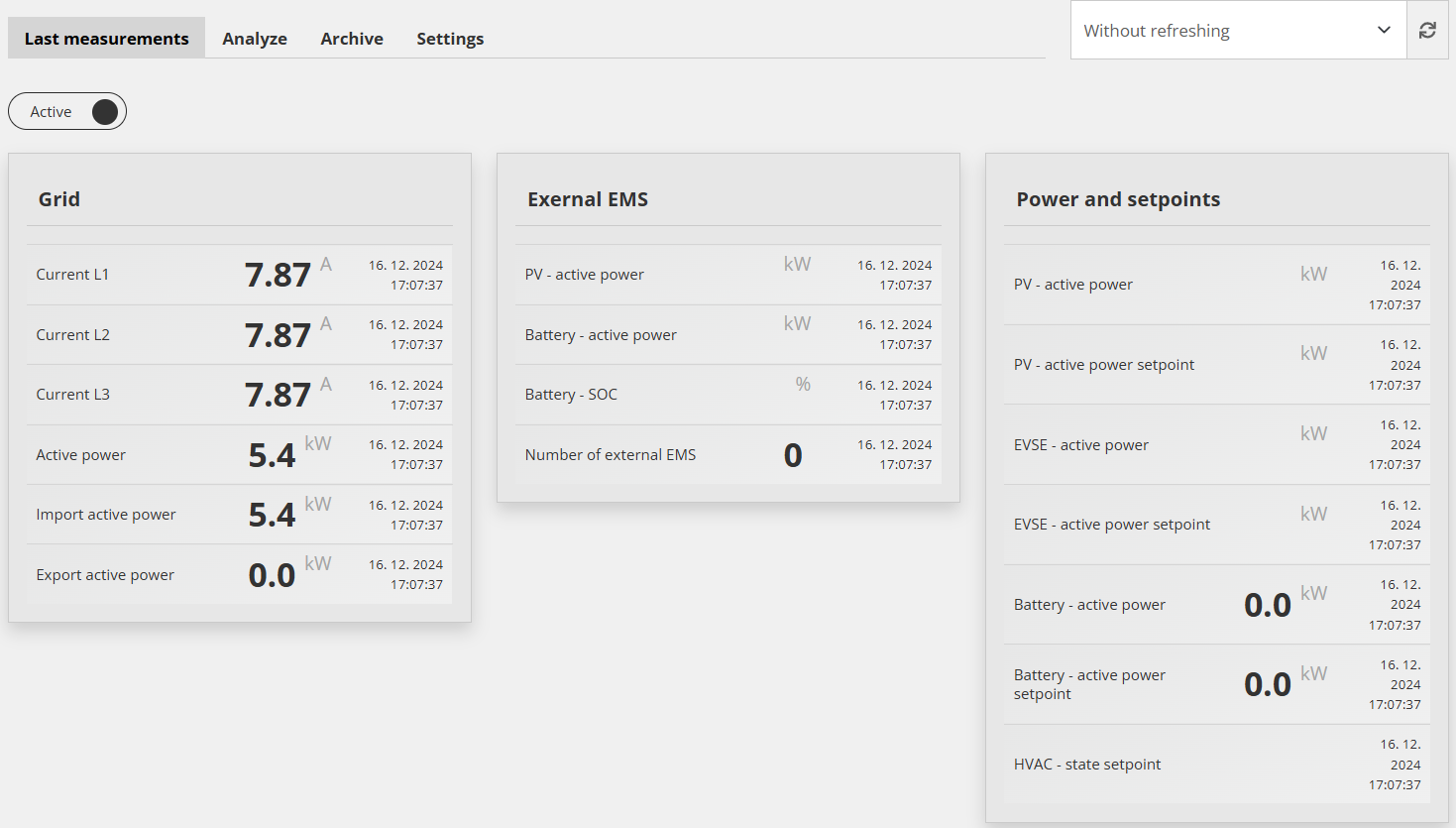

Remarque : toutes les stratégies peuvent être testées en mode manuel, comme décrit à la section 7.4. Commande manuelle du périphérique de Reduxi Configurator

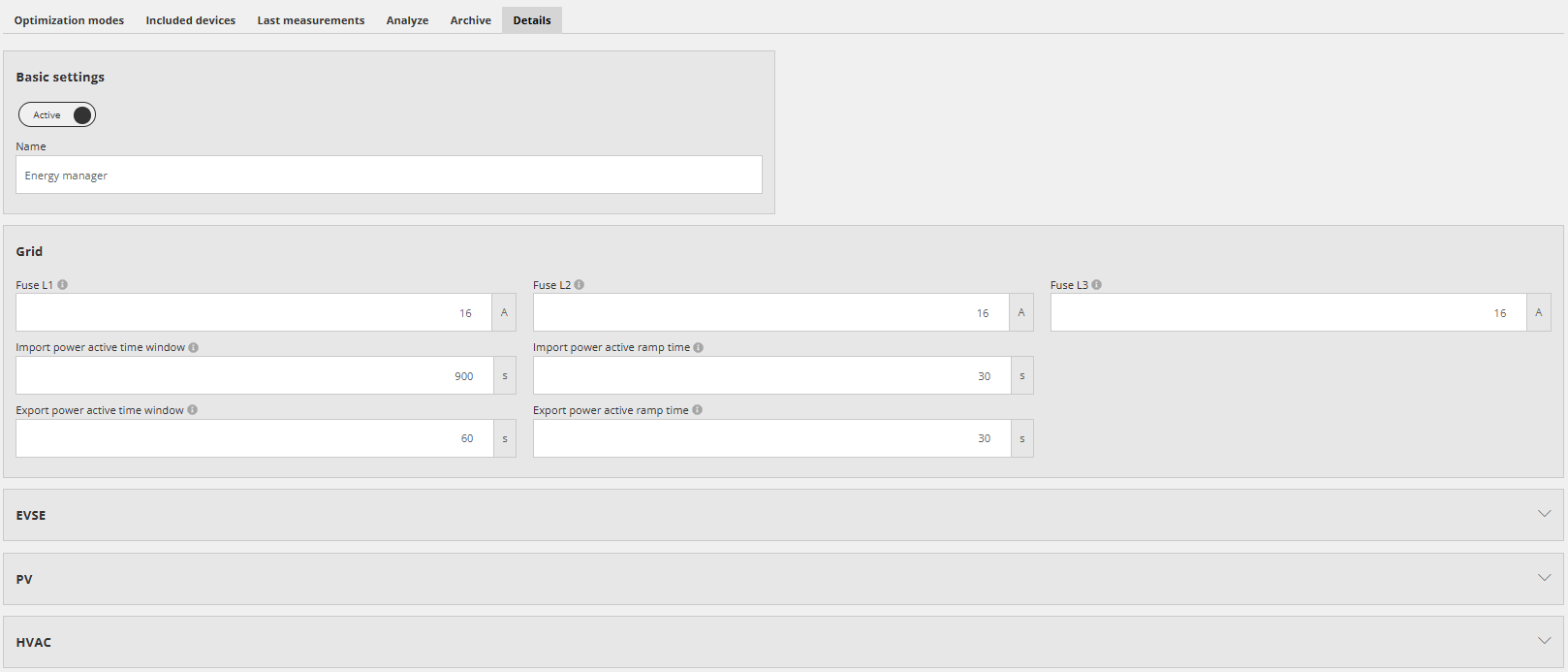

4.1. Détails

La section Détails comprend cinq sections différentes :

• Paramètres de base :
  • Définir la stratégie sur Actif/Inactif
  • Renommer la stratégie

Remarque : le symbole info à droite du nom du champ fournit des explications supplémentaires.

• Paramètres du réseau :
  • Fusibles (L1, L2, 3), définissez la limite de courant pour chaque fusible principal. Les valeurs des fusibles ne sont pas strictement nécessaires.
  • Fenêtre de temps actif de la puissance importée
  • Fenêtre de temps actif de la puissance exportée
  • Temps de rampe actif de la puissance importée
  • Temps de rampe actif de la puissance importée
  • Remarque : les fusibles et la puissance importée/exportée sont obtenus à partir des paramètres du réseau

• Paramètres EVSE :
  • Limite de puissance combinée maximale
  • Courant minimal requis par phase
  • Capacité de secours
  • Rotation de démarrage entre plusieurs stations de charge si la limite de puissance ne permet pas de faire fonctionner toutes en parallèle
  • Puissance hors réseau

Spécificités pour plusieurs stations de charge :

Dans le cas où plusieurs stations de charge sont connectées dans la même configuration, le système Reduxi doit coordonner les stations de charge afin que la consommation totale ne dépasse pas les limites

La logique est la suivante :

• • • Lors du démarrage de plusieurs sessions de charge, toutes les stations de charge ne démarrent pas en même temps afin d'éviter les pics de consommation. Le paramètre « rotation au démarrage » définit l'intervalle de commutation entre les bornes de recharge
    • Si plusieurs véhicules électriques sont connectés et en charge, la puissance de chacun est diminuée linéairement pour maintenir la consommation dans les limites. Par exemple, si la limite est de 80 kW et que 10 véhicules électriques sont connectés, chacun reçoit 8 kW.
    • Si le courant minimal requis de tous les véhicules connectés devait dépasser la limite d'importation, la borne de recharge connectée en dernier attend que de la puissance soit disponible. C'est un principe du premier arrivé, premier servi.

• Paramètres PV :
  • Puissance de secours en cas de perte de connexion
  • Puissance hors réseau

• Paramètres CVC
  • Point de consigne de secours
  • Point de consigne hors réseau



4.2. Périphériques régulés

Voir point 3.1.2 .

4.3. Modes d'optimisation

C'est dans cette partie de la stratégie que la véritable valeur ajoutée de la stratégie devient claire. Les fonctions/fonctionnalités les plus complexes sont configurées pour chaque périphérique inclus dans la stratégie. Les étapes suivantes sont présentées pour une explication plus approfondie :

• Mode par défaut
• Mode Planificateur
• Mode prix négatif
• Modes IA

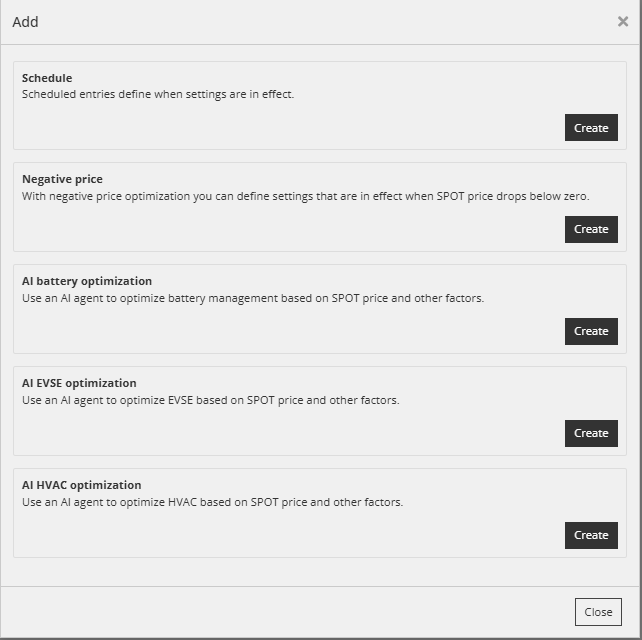

Pour ajouter un mode d'optimisation supplémentaire, appuyez d'abord sur le bouton + sous les paramètres du mode par défaut, puis choisissez le mode d'optimisation supplémentaire . Les deux images ci-dessous montrent comment ajouter un mode d'optimisation.

La priorité des modes d'optimisation est la suivante :

• Mode IA
• Mode prix négatif
• Mode Planificateur
• Mode par défaut

Exemple : le « mode prix négatif » garantit qu'aucune électricité n'est exportée lorsque le prix est négatif. Pendant les périodes où le prix n'est pas négatif, ce mode ne fonctionne pas (n'a aucun effet). Par conséquent, le « mode Planificateur » est utilisé (si et quand défini). En dehors des périodes planifiées, le « mode par défaut » est utilisé.

4.3.1. Mode par défaut

Ce mode est directement lié aux limites du réseau électrique principal définies par le distributeur d'électricité. Les limites d'exportation et d'importation sont définies pour contrôler l'offre et la demande du bâtiment. Outre les limites, les objectifs doivent également être définis. Des options avancées peuvent être configurées sur le côté droit (rectangle bleu).



Limites d'exportation/d'importation

Lorsque la limite d'exportation est définie, le système Reduxi limite automatiquement l'énergie injectée dans le réseau. Cela affectera la production d'électricité du bâtiment, telle que la production photovoltaïque, la production de batteries et potentiellement d'autres sources de production, de sorte qu'elles ne dépassent jamais la limite d'exportation.

Si la limite d'importation est définie, le système Reduxi limite automatiquement la demande d'énergie du réseau. Cela affectera la consommation d'électricité du bâtiment, telle que la charge des véhicules électriques, la consommation de fonctionnement du système CVC et d'autres appareils, de sorte que la limite d'importation ne soit jamais dépassée.



Objectifs

Il existe plusieurs objectifs possibles pour réaliser différentes manières de gérer l'offre et la demande d'un bâtiment :

• Maximiser la production est un mode où le système Reduxi force la production électrique (c'est-à-dire la production photovoltaïque, la production de batteries) au maximum, mais ne dépasse jamais la limite de puissance d'exportation. S'il n'y a pas de limite, la production fonctionnera à puissance maximale. Ce cas est utilisé lorsque l'utilisateur souhaite atteindre la limite de puissance d'exportation en utilisant toutes les ressources de production. Si la production photovoltaïque ne peut pas atteindre la limite d'exportation, la puissance de la batterie (si elle est implémentée) sera utilisée pour fournir une puissance excédentaire. De même, si la limite est atteinte et qu'il y a un excédent d'énergie provenant du PV, la batterie sera chargée.

• Autoconsommation est un mode où le système Reduxi tente d'atteindre une puissance nette d'exportation/d'importation égale à zéro si possible. L'objectif est que la production photovoltaïque couvre tous les besoins de consommation, si le système est équipé d'une batterie, l'excédent d'énergie provenant du photovoltaïque chargera la batterie, et la puissance sera consommée plus tard lorsqu'il n'y a pas de production photovoltaïque pour atteindre une puissance à somme nulle sur l'alimentation principale. S'il y a encore un excédent d'énergie provenant du photovoltaïque, il sera exporté vers le réseau jusqu'à la limite d'exportation.

• Maximiser la consommation est un mode où le système Reduxi tente de consommer le plus d'énergie possible à partir du réseau et fonctionne à la limite d'importation. S'il n'y a pas de limite d'importation, le système fonctionne à la puissance maximale de tous les consommateurs électriques. Ce cas est principalement utilisé lorsque les prix du marché sont bas ou même négatifs, par exemple, le système EVSE fonctionne à pleine puissance, la batterie est chargée à son potentiel de puissance maximal ou le consommateur supplémentaire est mis sous tension.

• Raser les pointes est un mode où le système Reduxi réduit la demande d'énergie du réseau (\"rasage des pointes\") de sorte que la limite de puissance d'importation ne soit jamais dépassée. Dans ce cas (principalement utilisé dans l'industrie), la puissance des consommateurs est réduite ou, dans de nombreux cas, coupée, de sorte qu'aucune pointe de consommation ne soit générée, ce qui signifie également que le propriétaire du bâtiment ne paie pas de pénalités pour dépassement de puissance.

Chaque mode peut ou non contrôler la batterie, le système CVC, le PV, la borne de recharge. Cela peut être configuré via les options avancées (bouton \"Modifier\").

Toutes les stratégies ci-dessus respectent par défaut la limite d'importation et d'exportation.

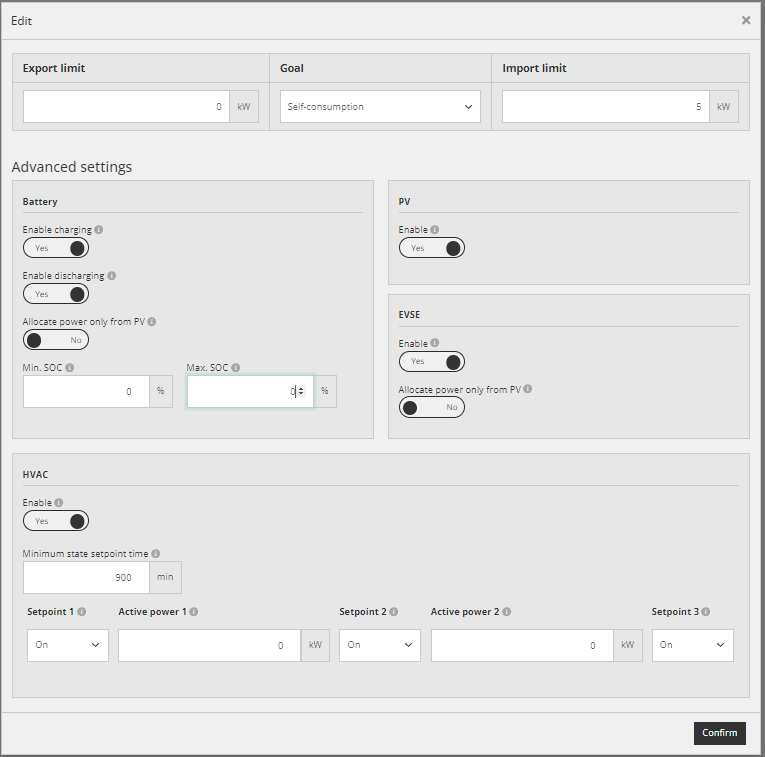

Options avancées

Les options avancées sont disponibles via le bouton \"Modifier\" à l'extrême droite. Les options avancées sont affichées ci-dessous.

Les options supplémentaires disponibles sont :

• Batterie
• PV - photovoltaïque (centrale solaire)
• EVSE - Équipement d'alimentation de véhicule électrique (dispositif de charge de voiture)
• CVC - Chauffage, ventilation et climatisation

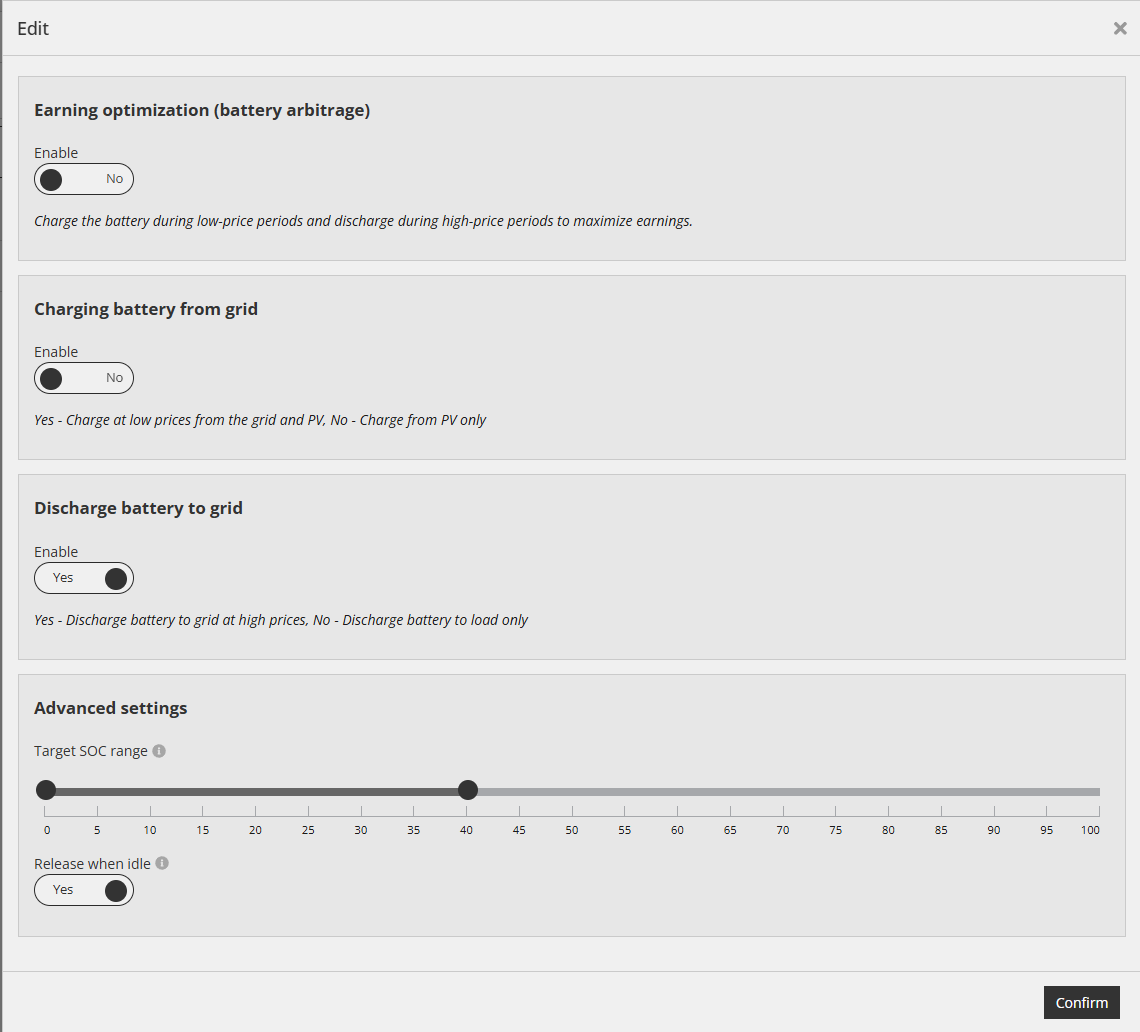

Batterie

• Activer la charge (Oui/Non), si oui, le système Reduxi chargera la batterie.
• Activer la décharge (Oui/Non), si oui, le système Reduxi déchargera la batterie.
• Allouer de la puissance uniquement à partir du PV. Dans ce cas, le système Reduxi ne chargera la batterie que lorsqu'il y aura un excès de puissance disponible à partir du PV (généralement utilisé en mode Autoconsommation ).

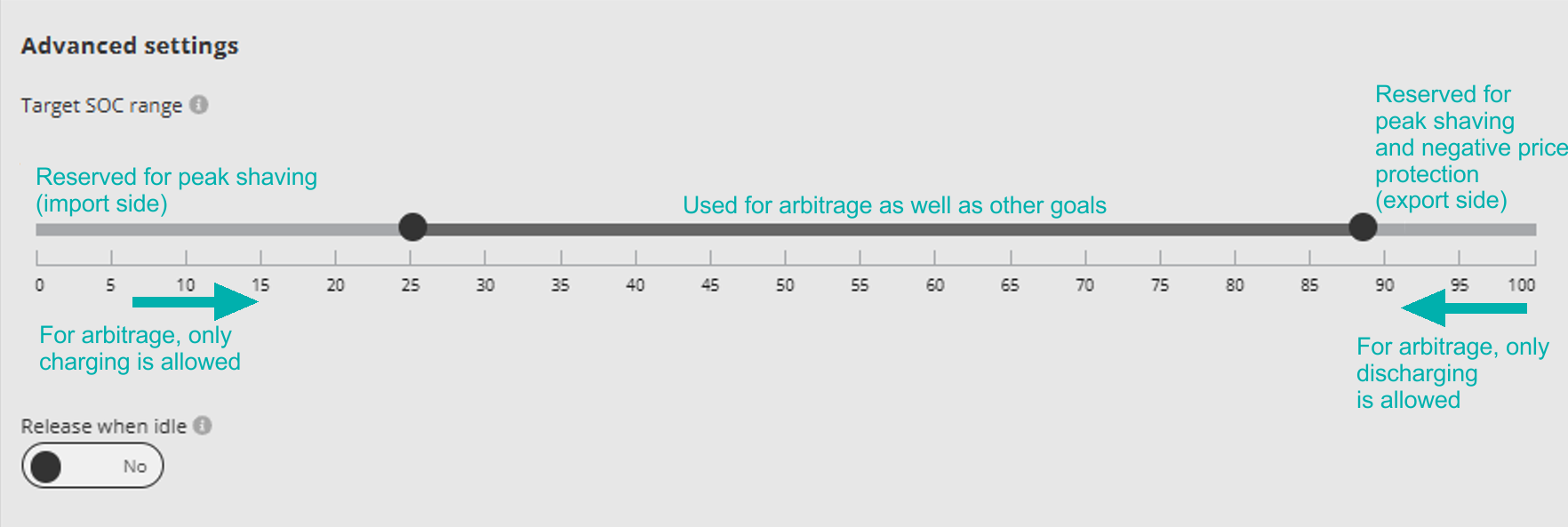

• Le SOC (état de charge) min/max définit la limite à laquelle le système Reduxi chargera ou déchargera la batterie. Dans de nombreux cas, le SOC est obtenu à partir de la batterie elle-même (il est affiché lors de l'ajout d'un appareil, cependant, il doit être saisi manuellement dans ce menu). Remarque : définissez le SOC min/max conformément à la valeur prescrite par le fournisseur de la batterie. Si plusieurs batteries sont connectées, les niveaux min/max les plus restrictifs doivent être utilisés.

PV

• Activer (Oui/Non), si oui, le système Reduxi contrôlera le PV

EVSE

• Activer (Oui/Non), si oui, le système Reduxi contrôlera l'EVSE.
• Allouer de la puissance uniquement à partir des systèmes PV. Dans ce cas, le système Reduxi ne chargera le véhicule électrique que lorsqu'il y aura un excès de puissance disponible à partir des systèmes PV.

Chauffage, ventilation et climatisation

• Activer (Oui/Non), si oui, le système Reduxi contrôlera le système CVC
• Temps de consigne d'état minimal, ce champ définit la période qui doit s'écouler avant qu'un nouveau point de consigne ne soit défini. Cette fonctionnalité empêche efficacement les commutations fréquentes, évitant ainsi d'endommager le système CVC.

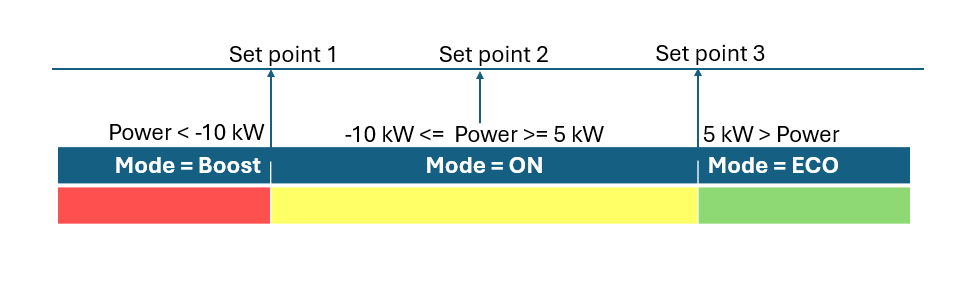

• Les points de consigne 1, 2 et 3 sont définis en fonction de la puissance active sur le réseau électrique. Il est divisé en 3 parties. Voici un exemple expliquant les trois situations (points de consigne).
  • Dans la première partie, au point de consigne de la puissance active 1, le système CVC passera en mode Boost, ce qui signifie qu'il fonctionnera à pleine puissance potentielle. Le mode Boost sera activé lorsque -10 kW sur l'alimentation principale seront atteints, c'est-à-dire La production PV est beaucoup plus élevée que la consommation du bâtiment.
  • Dans la deuxième partie, entre les points de consigne de la puissance active 1 et 2, le système CVC fonctionnera en mode ON, qui est un mode de fonctionnement normal. Le mode ON entrera en fonction lorsque la puissance sur l'alimentation principale sera supérieure à -10 kW et inférieure à 5 kW.
  • Dans la troisième partie, au point de consigne de la puissance active 2, le système CVC fonctionnera en mode ECO. Cela signifie qu'il est en veille ou complètement éteint. Le mode ECO fonctionnera lorsque l'alimentation principale sera supérieure à 5 kW.

Remarque : Les pompes à chaleur prêtes pour SG peuvent se comporter différemment selon leur propre configuration des modes éco (arrêt)/marche/boost. Le plus souvent, le mode éco (arrêt) est limité dans le temps. Ainsi, même si la pompe à chaleur est en mode éco (arrêt) pendant une longue période, elle passera automatiquement au fonctionnement normal.

4.3.2. Mode de programmation

Pour activer le mode Planification, appuyez d'abord sur le bouton + sous tous les paramètres du mode par défaut, puis choisissez le mode Planification.   Deux images ci-dessous montrent comment accéder au mode Planification.

Les paramètres suivants sont les suivants :

• Nom de la stratégie
• Jour de la semaine, choisissez les jours pour le fonctionnement du mode programmé
• Mois, choisissez les mois pour le fonctionnement du mode programmé
• Valide de/à, choisissez une période en jours pour le fonctionnement
• Début/Fin, sélectionnez l'heure et les minutes pour le fonctionnement en mode programmé

Tous les autres paramètres du menu des paramètres avancés sont les mêmes que ceux décrits précédemment dans la section Mode par défaut.

Les paramètres du mode "Programmation" ne seront actifs que dans les créneaux horaires définis dans le programme. En dehors de ces créneaux horaires, le mode par défaut sera utilisé.

4.3.3. Mode prix négatif

Pour activer le mode prix négatif, appuyez d'abord sur le bouton + sous tous les paramètres du mode standard, puis choisissez le mode prix négatif. Les deux images ci-dessous montrent comment entrer en mode prix négatif.

Le mode prix négatif fonctionne dans deux scénarios d'optimisation différents, qui dépendent du prix et des frais d'achat/vente. L'alimentation doit être définie pour les deux sens, comme indiqué dans l'image ci-dessous :

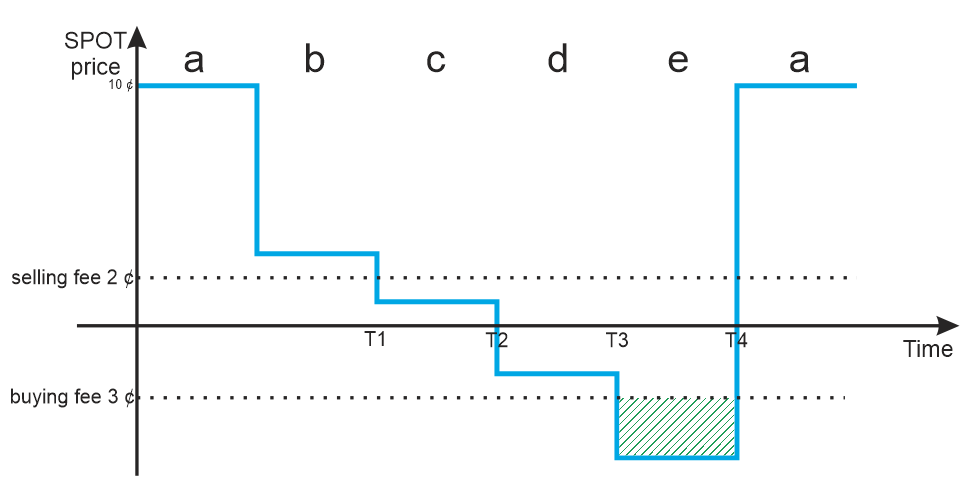

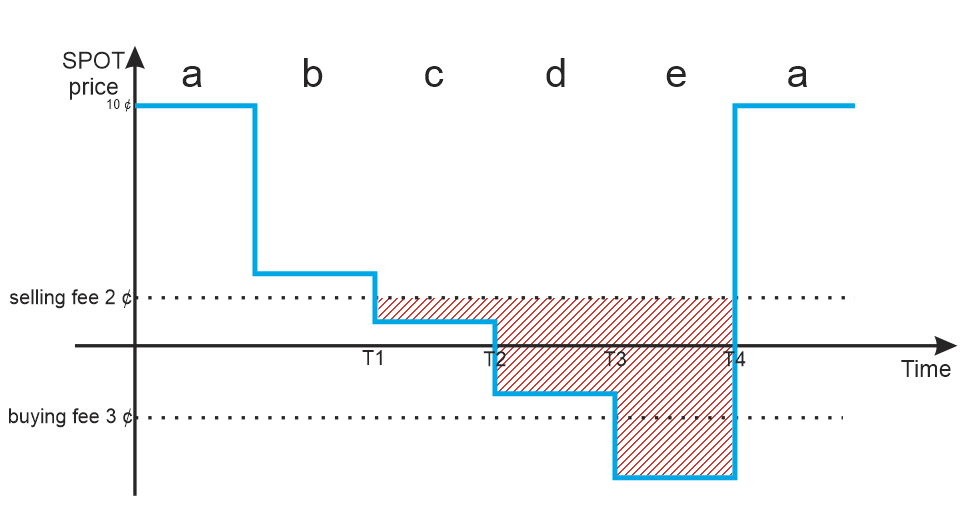

Présentons quelques exemples de calcul et d'activation du mode prix négatif :

Par exemple :

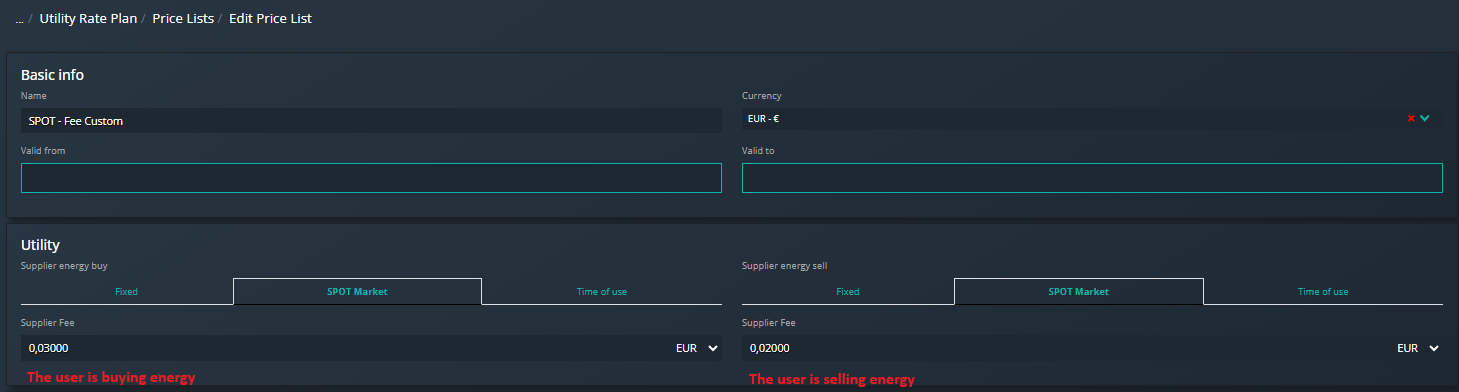

Frais = lorsque l'utilisateur achète de l'énergie : 3 ¢/kWh ; ou lorsque l'utilisateur vend de l'énergie : 2 ¢/kWh (1 ¢ = 0,01 €)

• a. Prix de l'énergie 10 ¢/kWh

Prix réel lors de l'achat d'énergie : = Prix + frais = 10 ¢/kWh + 3 ¢/kWh = 13 €/kWh

Prix réel (revenu) lors de la vente d'énergie : = Prix - frais = 10 ¢/kWh - 2 ¢/kWh = 8 ¢/kWh (la vente d'énergie génère un bénéfice réduit de frais)

b. Prix de l'énergie 3 ¢/kWh

Prix réel lors de l'achat d'énergie : = Prix + frais = 3 ¢/kWh + 3 ¢/kWh = 6 ¢/kWh

Prix réel (revenu) lors de la vente d'énergie : = Prix - frais = 3 ¢/kWh - 2 €/kWh = 1 ¢/kWh (la vente d'énergie génère toujours un bénéfice)

c. Prix de l'énergie 1 ¢/kWh

Prix réel lors de l'achat d'énergie : = Prix + frais = 1 ¢/kWh + 3 ¢/kWh = 4 €/kWh

Prix réel (perte) de la vente d'énergie : = Prix - frais = 1 ¢/kWh - 2 ¢/kWh = -1 ¢/kWh (la vente d'énergie est une perte, même si le prix de l'énergie est positif, mais les frais sont supérieurs au prix)

d. Prix de l'énergie -2 ¢/kWh (prix de l'énergie négatif)

Prix réel lors de l'achat d'énergie : = Prix + frais = -2 ¢/kWh + 3 ¢/kWh = 1 ¢/kWh (l'achat d'énergie est un coût même si le prix de l'énergie est négatif. Nous devons toujours payer des frais)

Prix réel (perte) de la vente d'énergie : = Prix - frais = -2 ¢/kWh - 2 ¢/kWh = -4 ¢/kWh (la perte de vente augmente lorsque le prix devient plus négatif)

e. Prix de l'énergie -5 ¢/kWh (prix de l'énergie négatif)

Prix réel (revenu) de l'achat d'énergie : = Prix + frais = -5 ¢/kWh + 3 ¢/kWh = -2 €/kWh (l'achat d'énergie est rentable même si nous devons payer des frais)

Prix réel (perte) de la vente d'énergie : = Prix - frais = -5 ¢/kWh - 2 ¢/kWh = -7 ¢/kWh



Optimisation du prix de vente

L'optimisation du prix de vente est utilisée lorsque le prix est encore positif mais déjà inférieur aux frais de vente. Dans cette situation, l'utilisateur est incité à la autoconsommation, car un coût se produirait autrement. De plus, nous proposons que dans ce cas, la limite d'exportation soit fixée à 0 kW, évitant ainsi les coûts en cas de surplus.

L'optimisation par prix de vente est active dans les plages c, d, e.

Optimisation du prix d'achat

L'optimisation du prix d'achat est utilisée lorsque le prix est négatif et également inférieur à la commission d'achat. Dans cette situation, l'utilisateur est encouragé à maximiser la consommation car le prix réel est inférieur à zéro. Comme ci-dessus, nous proposons que dans ce cas, la limite d'exportation soit fixée à 0 kW.

L'optimisation par prix de vente est active dans la plage e.

Toutes les autres fonctionnalités du menu du mode prix négatif sont les mêmes que celles décrites dans les options avancées.

Pour que la stratégie de prix négatif fonctionne, le contrôleur Reduxi doit recevoir des informations sur les prix actuels. Les prix peuvent être fixes, définis par blocs de temps ou dynamiques (échange, marché de gré à gré). Des informations sur la configuration des listes de prix sont disponibles sur les listes de prix Reduxi et sont configurées dans l'application cloud https://app.reduxi.eu/.

Pour les autres paramètres du contrôleur Reduxi, veuillez consulter le lien : Contrôleur Reduxi.

Pour les autres paramètres de l'application cloud, consultez Reduxi Cloud.

4.3.4. Modes IA

Tous les modes IA sont basés sur les prix de l'énergie, qui peuvent être fixes, en fonction des heures pleines/creuses ou dynamiques (marché, prix anticipés). Les prix doivent être configurés dans l'application cloud https://app.reduxi.eu/ en suivant les étapes décrites dans les tarifs Reduxi.

4.3.4.1 Optimisation IA de la batterie

L'objectif principal de l'optimisation de batterie par IA est l'arbitrage d'énergie de batterie. L'optimisation par IA prend en compte le plan tarifaire (par ex., prix du jour pour le lendemain). Lorsque les prix sont bas, la batterie se charge à partir du réseau. Lorsque les prix sont élevés, la batterie exporte l'énergie vers le réseau. Cette stratégie vise à capitaliser sur les fluctuations des prix de l'électricité au fil du temps.

Ce mode fonctionne sur un cycle de 36 heures. Dès que les prix du lendemain sont connus, l'algorithme en tient immédiatement compte et optimise l'utilisation de la batterie. Il recherche les meilleurs créneaux horaires pour la charge/décharge, en tenant compte, bien sûr, des limites d'importation et d'exportation, des limites de la batterie, etc. En pratique, il y a deux cycles de ce type par jour, mais ils peuvent aussi être plus ou moins nombreux, en fonction des prix du jour.

L'optimisation de batterie par IA se compose de trois modules distincts et d'un segment « Paramètres avancés ». Un seul module individuel peut être activé à la fois ; sinon, les différents modules peuvent entrer en conflit et le système risque de ne pas fonctionner comme prévu. Dans le segment « Paramètres avancés », le curseur « Plage SOC cible » s'applique uniquement à l'optimisation des revenus (arbitrage de batterie), les deux autres modules utilisent toujours toute la capacité disponible. Le commutateur « Libérer au repos » s'applique à tous les segments. Sa fonction est de permettre au système local (par ex., l'onduleur sur site) d'exécuter ses propres commandes indépendamment du contrôleur Reduxi, en mode auto-consommation, écrêtage des pointes, etc.

Explication de « Plage SOC cible » :

La plage SOC cible spécifie la plage utilisée pour l'arbitrage de batterie. La région hors de la plage SOC cible ne peut être utilisée que par d'autres modes (par ex., écrêtage des pointes).

Explication de « Libérer au repos » : Permet à la batterie d'être utilisée par d'autres modes (par ex., écrêtage des pointes, contrôle des prix négatifs, auto-consommation) lorsqu'elle n'est pas contrôlée par les modes de batterie IA. Définissez cette option sur Non si la batterie est uniquement dédiée à l'arbitrage ; définissez-la sur Oui si elle est également utilisée pour d'autres modes.

Exemple pour « Libérer au repos = Vrai »:

Si la puissance de charge/décharge de batterie planifiée est calculée à 0, le système reviendra à son mode par défaut (par ex., écrêtage des pointes, contrôle des prix négatifs, auto-consommation).

Si la puissance de charge/décharge de batterie planifiée est calculée comme une valeur autre que 0, le système fonctionnera dans la plage de puissance calculée, généralement à la puissance nominale minimale ou maximale de l'onduleur.

Exemple pour « Libérer au repos = Faux »:

Le système fonctionnera dans la plage de puissance calculée, généralement à la puissance nominale minimale ou maximale de l'onduleur, et ne permettra pas au système de revenir à son propre mode (par ex., écrêtage des pointes, contrôle des prix négatifs, auto-consommation).



Sous-menu pour l'optimisation de batterie par IA (tous les modules et le segment Paramètres avancés), image :

Module d'optimisation des revenus (arbitrage de batterie) :

En changeant l'état du bouton de bascule, l'activation/désactivation de l'arbitrage de batterie est activée/désactivée.

• Optimisation des revenus (arbitrage de batterie) (valeur par défaut du commutateur : OUI)
• Optimisation de la charge/Optimisation de la décharge (valeurs par défaut des commutateurs : OUI), les commutateurs sont verrouillés (uniquement visibles), et les deux sont activés.

Min. revenus par cycle définition :

Min. revenus par cycle peuvent être calculés à l'aide de la formule = Min. revenus par cycle = investissement complet pour l'installation de batterie/nombre estimé de cycles de batterie (informations fournies par le fabricant) = 10000 €/nombre de cycles (5000) = 20 €/cycle.

Si la valeur Min. revenus par cycle est définie sur 0, alors ce calcul est ignoré et l'arbitrage sera exécuté quel que soit le prix sur le marché.

Un cycle de charge/décharge est exécuté uniquement si les revenus attendus dépassent le Min. revenus par cycle. Le cycle dans ce cas correspond au SOC minimum et maximum autorisé (tel que défini par la batterie ou spécifié dans la plage SOC cible sous le segment « Paramètres avancés »).

Module de chargement de batterie depuis le réseau :

Ce module est conçu pour les sites où la production photovoltaïque (PV) ne répond pas à la demande locale d'énergie, ou lorsque l'énergie du réseau est la seule source. Dans ces cas, il est optimal d'importer de l'énergie pendant les périodes de prix bas pour une consommation ultérieure, réalisant ainsi des réductions de coûts énergétiques.

Paramètres du module :

Optimisation des revenus (arbitrage de batterie) = Faux

Chargement de batterie depuis le réseau = Vrai

Déchargement de batterie depuis le réseau = Faux

Libération au repos = Vrai. Notez que ceci est important !



Module de déchargement de batterie vers le réseau :

Ce module est conçu pour les sites où la production photovoltaïque (PV) dépasse la demande locale d'énergie. Le système maximise la rentabilité en exportant l'excès d'énergie vers le réseau, généralement sur la base des prix du marché SPOT. Un avantage secondaire est qu'en déchargeant la batterie vers le réseau, cela crée de la capacité pour stocker l'excès de production PV. Ceci est particulièrement avantageux pour les installations où la puissance nominale du système PV dépasse la puissance d'exportation maximale autorisée vers le réseau.

Paramètres du module :

Optimisation des revenus (arbitrage de batterie) = Faux

Chargement de batterie depuis le réseau = Faux

Déchargement de batterie depuis le réseau = Vrai

Libération au repos = Vrai. Notez que ceci est important !

4.3.4.2 Optimisation IA de la borne de recharge pour véhicule électrique

De même que ci-dessus, cette optimisation IA prend également en compte le plan tarifaire (par exemple, les prix anticipés). Ici, lorsque les prix sont bas, la voiture se charge à partir du réseau. La vitesse de charge dépend du prix. Plus le prix est bas, plus le courant de charge est élevé.

Ce mode utilise un cycle de 24 heures. Il recherche jusqu'à 24 heures dans le futur et trouve le meilleur créneau horaire pour la charge, en tenant bien sûr compte des limites d'importation.

Ce mode recherche jusqu'à 6h du matin le lendemain et trouve le meilleur créneau horaire pour charger, en tenant compte, bien sûr, des limites d'importation.

Remarque : l'état de charge de la batterie de la voiture n'est pas disponible et n'est donc pas utilisé en mode de charge.

4.3.4.3 Optimisation IA du système CVC

Cette optimisation IA prend également en compte le plan tarifaire (par exemple, les prix anticipés). Ici, lorsque les prix sont bas, le système CVC fonctionne en mode boost, lorsque les prix sont moyens, le système CVC fonctionne en mode normal, et lorsque les prix sont élevés, le système CVC fonctionne en mode éco (éteint).

Ce mode utilise un cycle de 24 heures. Il recherche jusqu'à 24 heures dans le futur et trouve le meilleur créneau horaire pour activer le système CVC, en tenant bien sûr compte des limites d'importation.

4.4 Gestion hors réseau

Reduxi assiste dans la gestion de l'alimentation hors réseau en contrôlant les appareils connectés et en réduisant la décharge de la batterie par les consommateurs non critiques.

Une installation électrique correcte est essentielle. Le système doit être correctement conçu et mis en œuvre par un installateur qualifié, y compris le câblage approprié et les dispositifs de commutation de transfert automatique. Cela garantit que, lors de la transition vers le mode hors réseau, aucun retour de courant ne se produit dans le réseau public à partir de sources de génération tierces, en particulier les dispositifs couplés en courant alternatif tels que les onduleurs PV.

Il est important que le mode hors réseau soit activé et géré par l'onduleur de batterie lui-même, ou par des dispositifs de commutation de transfert automatique supplémentaires qui assurent une déconnexion rapide et fiable du réseau.

En cas de panne de courant, un onduleur de batterie compatible (onduleur hybride) réagit en quelques millisecondes. Il détecte la défaillance du réseau, se déconnecte du réseau et commence immédiatement à alimenter le bâtiment. La disponibilité de cette fonctionnalité dépend de l'onduleur et de la conception du système, elle doit donc être confirmée avec l'installateur.

Dans une situation hors réseau, Reduxi reçoit le statut hors réseau de l'onduleur et commence à gérer les autres appareils connectés pour éviter une décharge prématurée de la batterie. Cela inclut le contrôle des charges telles que les chargeurs de VE, le CVC et aussi le PV.

Par exemple, lors d'une panne de courant, la charge des VE est automatiquement déconnectée pour préserver la capacité de la batterie. Ces comportements doivent être correctement configurés à l'avance en fonction des priorités du système et des exigences de l'utilisateur.

5. Test et analyse des stratégies

Afin de tester et de confirmer qu'une stratégie fonctionne conformément aux attentes, on peut examiner les données de mesure (courants, puissance du compteur, etc.) et les consignes de la stratégie (puissance PV, consignes de disponibilité du système CVC, etc.).

L'analyse de la stratégie est disponible en cliquant sur Accueil/Stratégies. Sous les onglets "Dernière mesure" et "Analyser", vous pouvez voir l'état actuel et les données historiques des performances de la stratégie.

5.1 Mode manuel

Pour les tests, vous pouvez passer un périphérique spécifique du mode automatique (où le périphérique est contrôlé via une stratégie) à un mode manuel. Voir "Contrôle manuel du périphérique" dans l'article Reduxi Configurator.

Le mode manuel nous permet de vérifier si un périphérique (pompe à chaleur, batterie, PV) fonctionne conformément aux attentes. Respecte-t-il la consigne, quel est le temps de réponse ?

5.2. Vue d'ensemble d'une stratégie

Vous pouvez accéder à la vue d'ensemble de la stratégie sur la première page de Reduxi Configurator (menu de gauche).

Dans le menu latéral, cliquez sur :

• Stratégies.
• La stratégie pour laquelle vous souhaitez obtenir un aperçu détaillé des mesures.

Pour chaque stratégie, vous pouvez voir :

• Dernière mesure.
• Analyse.
• Archives.

5.2.1. Dernières mesures

L'onglet Dernières mesures est destiné à afficher les dernières mesures enregistrées pour la stratégie sélectionnée.

Vous pouvez définir l'intervalle de temps d'actualisation des données (à droite).

Vous pouvez modifier certains paramètres ici. D'autres paramètres et paramètres avancés peuvent être modifiés dans le module Paramètres/Stratégies.

Remarque : Si Reduxi est éteint en raison d'une panne de courant ou d'autres problèmes, le contrôleur n'enregistrera pas les mesures pendant cette période.

5.2.2. Analyse

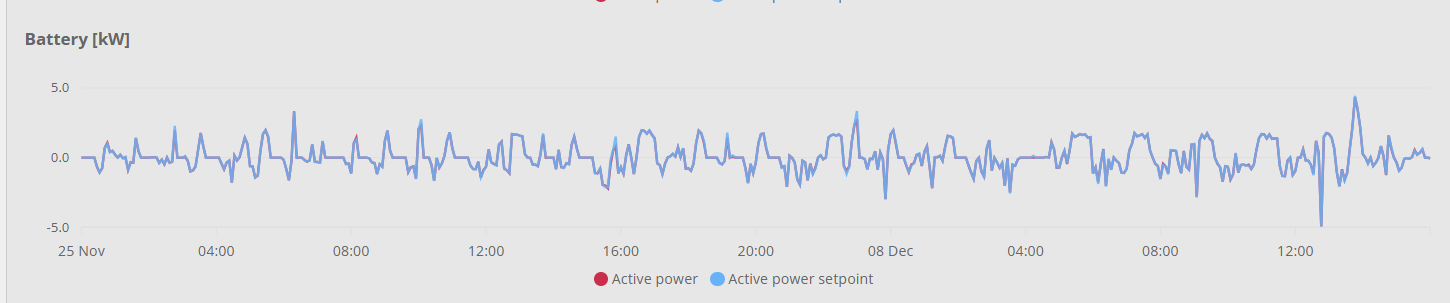

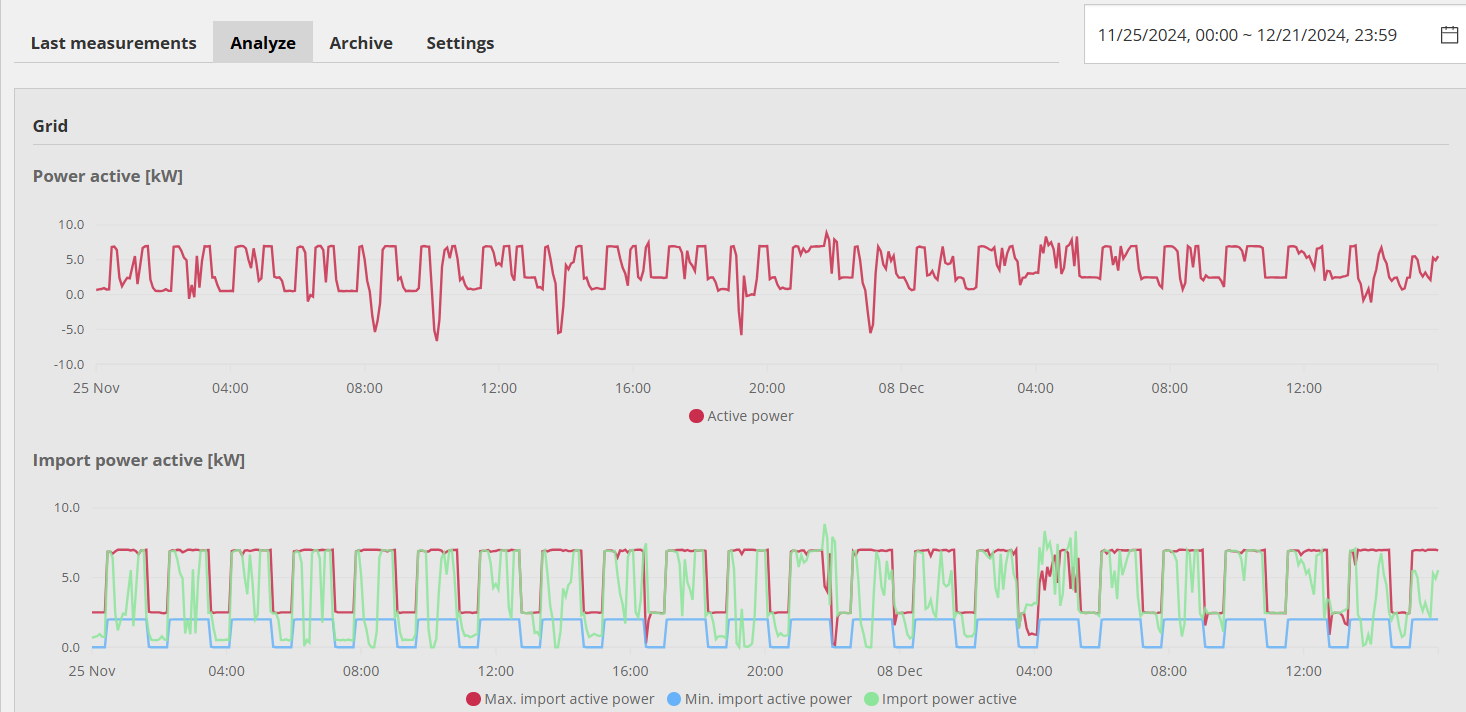

Sous l'onglet Analyse, vous pouvez afficher les données passées pour la stratégie sélectionnée. Les données sont affichées sous forme graphique. En haut à gauche, vous pouvez choisir la période pour laquelle vous souhaitez afficher les données.

5.2.3. Archive

Sous l'onglet Archive, toutes les données et mesures passées depuis la création de la stratégie sont stockées pour la stratégie sélectionnée. L'archive permet d'afficher les données sous forme de tableaux et d'exporter les données au format CSV.

Remarque : Dans l'onglet Archive, les données sont disponibles jusqu'à ce que vous supprimiez le périphérique sélectionné de Reduxi Configurator

Clause de non-responsabilité

Toutes les stratégies respectent la limite d'exportation et d'importation. Cependant, il arrive parfois que les dispositifs réglementés ne réagissent pas aux consignes, ou que leur temps de réaction soit lent. Par exemple, le temps de réaction d'une pompe à chaleur est compris entre 15 et 30 minutes. Par conséquent, il peut arriver que l'importation et l'exportation d'énergie dépassent la limite. Pour pallier autant que possible à ce problème, Reduxi a mis en place des zones de sécurité afin de réguler les dispositifs avant qu'ils n'atteignent les limites. Les zones de sécurité dépendent du type de dispositif.
