Le convertisseur Reduxi P1-WiFi est utilisé pour obtenir des messages de différents compteurs d'énergie comme Iskraemeco AM550, Sagemcom T211, et d'autres compteurs P1.
Image : P1 port Iskraemeco AM550 Image : Couvercle du port P1 Sagemcom T211
1. Connexion physique entre le port P1 et le convertisseur Reduxi
La connexion psychique est établie à l'aide d'un câble RJ-12, qui est également utilisé pour alimenter le convertisseur P1-WiFi. Aucune alimentation supplémentaire n'est nécessaire. Le câble RJ-12 fait partie de la livraison du convertisseur P1-WiFi.
1.1 Connexion physique pour Iskraemeco AM550 :
Le port P1 est situé dans le coin supérieur droit du compteur d'énergie AM550. Connecter le compteur Iskraemeco AM550 avec un câble RJ12 au convertisseur Reduxi via le port P1. Un câble est inclus dans l'emballage du convertisseur Reduxi. Le voyant vert ci-dessus doit commencer à s'allumer.
Remarque : dans la pratique, les distributeurs d'électricité (GRD) autorisent les communications non cryptées. Cependant, certains compteurs d'énergie utilisent encore une connexion cryptée. Sans clés de cryptage, vous pouvez tester si la connexion entre Iskraemeco AM550 et Reduxi Controller fonctionne. Vous saurez si la communication fonctionne (les données sont reçues). Si les touches ne sont pas saisies, aucune donnée ne peut être convertie en mesure, mais vous pouvez au moins voir si la communication physique fonctionne. Vous pouvez ajouter des clés ultérieurement via une connexion à distance au contrôleur Reduxi ou (recommandé) en demandant au distributeur d'électricité d'utiliser une connexion non cryptée.

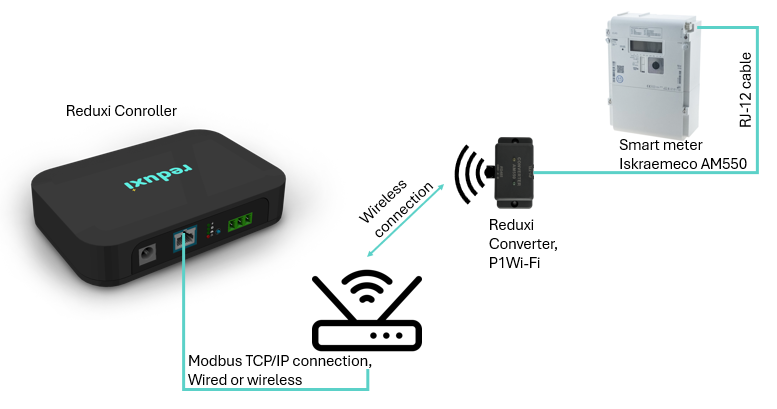

1.1.1 Connexion sans fil au contrôleur Reduxi
Pour plus de détails, voir aussi Reduxi Converter P1 WiFi

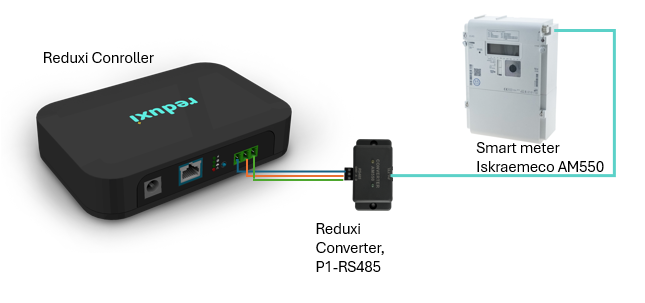

1.1.2 Connexion filaire directe au contrôleur Reduxi
Cette option est présentée dans le cas d'une connexion RS485 câblée.

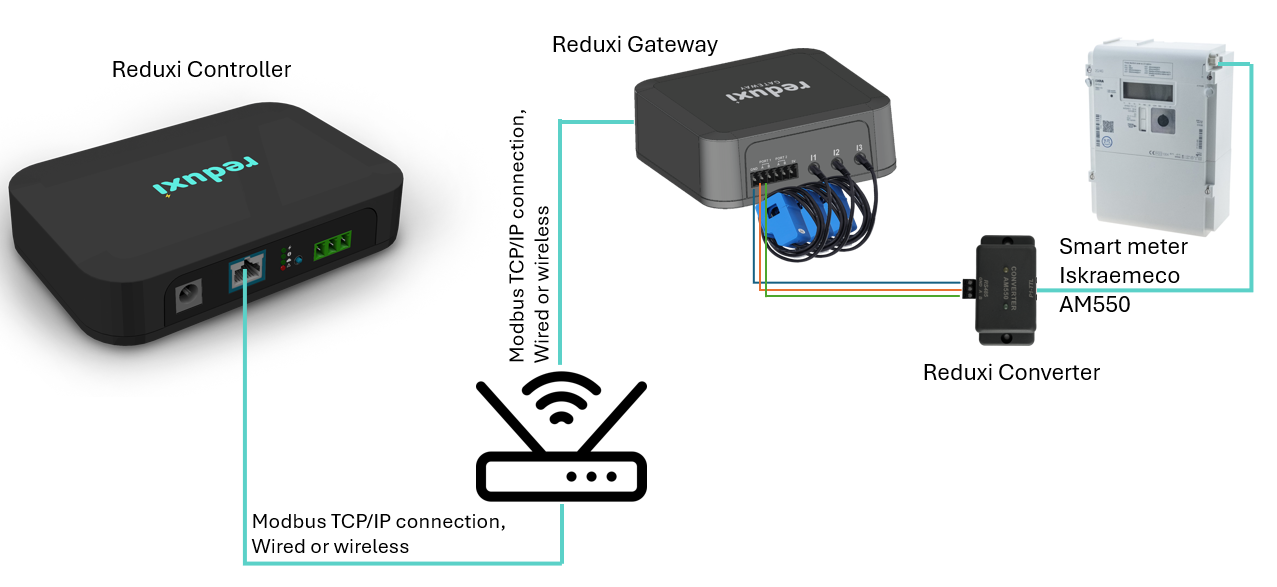

1.1.3 Connexion physique à la passerelle Reduxi et connexion via Modbus TCP/IP au système de gestion de l'information.
Contrôleur Reduxi
Cette option est présentée dans le cas d'une connexion RS485 câblée.
1.2 Connexion physique pour Sagemcom T211 :

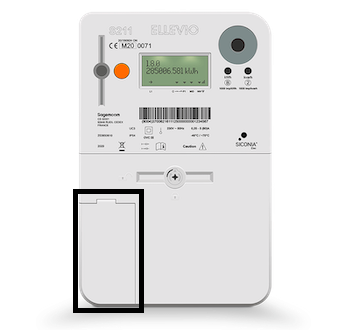

Le port P1 est situé dans le coin inférieur gauche, sous le couvercle en plastique du Sagemcom T211. Connectez le port P1 du compteur Sagemcom T211 avec le câble RJ12 au convertisseur Reduxi. Un câble est inclus dans l'emballage du convertisseur Reduxi. Le voyant vert ci-dessus doit commencer à s'allumer.
La connexion entre le Smartmeter Sagemcom T211 et le contrôleur Reduxi est établie de la même manière que celle décrite dans les points pour Iskraemeco :
- 1.1.1 Connexion sans fil au contrôleur Reduxi
- 1.1.2 Connexion filaire directe au contrôleur Reduxi
- 1.1.3 Connexion physique à la passerelle Reduxi et connexion via Modbus TCP/IP au système de gestion de l'information.
2. Connecter le P1 Wi-Fi au contrôleur Reduxi
Pour la première configuration, vous devez connecter Reduxi Converter à Reduxi Controller en utilisant une connexion WiFi (TCP/IP). Pour plus d'informations, veuillez suivre Reduxi Converter P1 WiFi
Paramètres avancés

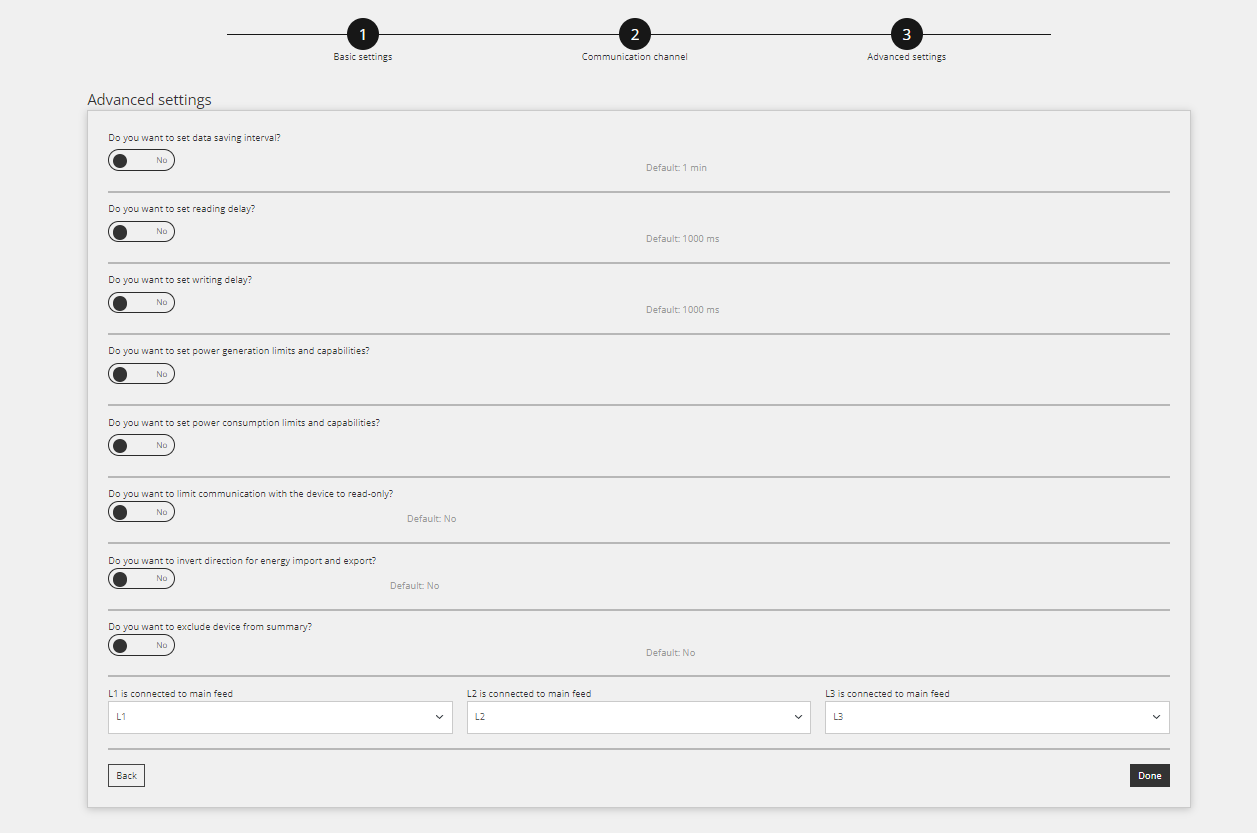

Remplissez les paramètres avancés et choisissez les paramètres indiqués dans l'image ci-dessous. Les réglages peuvent varier en fonction des besoins du site. Une fois que vous avez terminé, cliquez sur le bouton "Terminé" en bas à droite de votre écran.
Dernière mesure

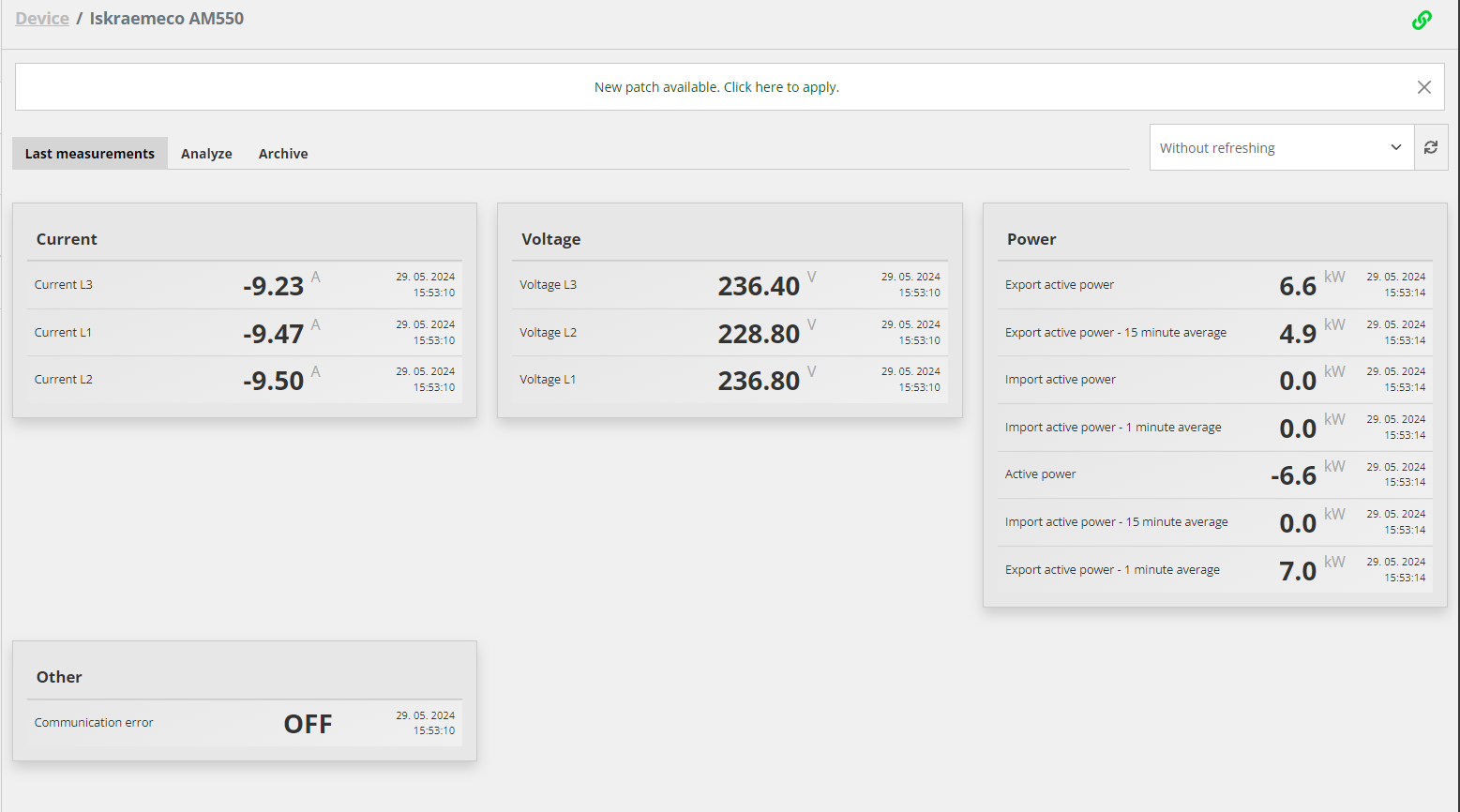

Après avoir réussi à établir la communication avec l'appareil, nous pouvons effectuer un test supplémentaire en vérifiant les valeurs sur l'appareil. Pour ce faire, il suffit de cliquer sur la sélection de l'appareil sur l'écran d'accueil, où l'on sélectionne le compteur d'énergie nouvellement ajouté dans l'arborescence.
Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé et contrôlé via l'application en nuage Reduxi.
