Les contacts SG régulent la pompe à chaleur via les sorties relais Reduxi Gateway. En utilisant des pompes à chaleur flexibles, nous pouvons réduire les coûts d’électricité de 30 %.

1. Composants pour établir une connexion entre le contrôleur Reduxi et Pompe à chaleur Kronoterm

Pour établir la connexion entre le contrôleur Reduxi et la pompe à chaleur Kronoterm, nous avons besoin de :

1. J'ai ramené le contrôleur
2. Passerelle Reduxi avec 3x30 capteurs de courant

Pour mettre en service la pompe à chaleur, il est nécessaire d'ajouter un appareil Reduxi Gateway au contrôleur Reduxi. La connexion peut être sans fil (WLAN) ou filaire via un câble UTP (LAN). Vous trouverez plus d'informations sur la connexion dans le lien de la passerelle vers le contrôleur. La passerelle Reduxi avec 3x30 capteurs de courant contient trois capteurs de courant, qui sont utilisés pour couvrir les conducteurs de phase de la pompe à chaleur, et deux sorties relais, qui sont physiquement connectées au contact SG-ready de la pompe à chaleur.

Une image symbolique de l'ensemble de la connexion du contrôleur à la pompe à chaleur :

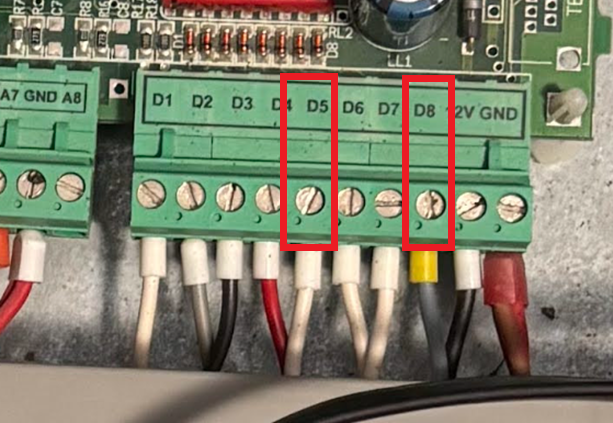

Pour la connexion physique des relais à la pompe à chaleur, il est nécessaire de vérifier où se trouvent les contacts SG sur le circuit de la pompe à chaleur, comme indiqué sur la figure ci-dessous pour l'exemple des contacts SG de la pompe à chaleur Kronoterm.

Le contact SG sur l'entrée numérique D5 est destiné à réduire le fonctionnement de la pompe à chaleur.

Le contact SG sur l'entrée numérique D8 est destiné à augmenter le fonctionnement de la pompe à chaleur.

2. Connexion de la passerelle Reduxi au réseau Internet local

• Branchez l’adaptateur AC-DC sur la passerelle Reduxi, puis branchez l’adaptateur sur le secteur. La première LED en partant du haut devrait commencer à briller en vert.
• Accédez aux paramètres réseau de vos réseaux WiFi sur votre appareil mobile ou votre ordinateur et connectez-vous au réseau sans fil « Passerelle ».
• Si la fenêtre contextuelle n'apparaît pas automatiquement, ouvrez votre navigateur et accédez à http://gateway.local
• Utilisez le nom d'utilisateur « admin » et le mot de passe « admin » pour vous connecter.
• Configurez un réseau filaire ou sans fil et connectez Reduxi à votre réseau local (nous vous recommandons de définir une adresse IP statique).
  • Configurez un réseau filaire si vous utilisez un câble Ethernet pour vous connecter à votre réseau local.
  • Si vous utilisez un réseau Wi-Fi pour vous connecter à un réseau local, configurez un réseau sans fil.
• Cliquez sur « Enregistrer » et connectez maintenant votre téléphone mobile ou votre ordinateur au même réseau local filaire ou sans fil auquel vous avez précédemment connecté la passerelle Reduxi.
• Le contrôleur Reduxi doit être préalablement connecté et connecté au réseau Internet local ( Contrôleur Reduxi).
• Suivez les chapitres suivants pour connecter les sorties relais et installer les capteurs de courant.

3. Liaison des relais de passerelle Reduxi aux contacts SG

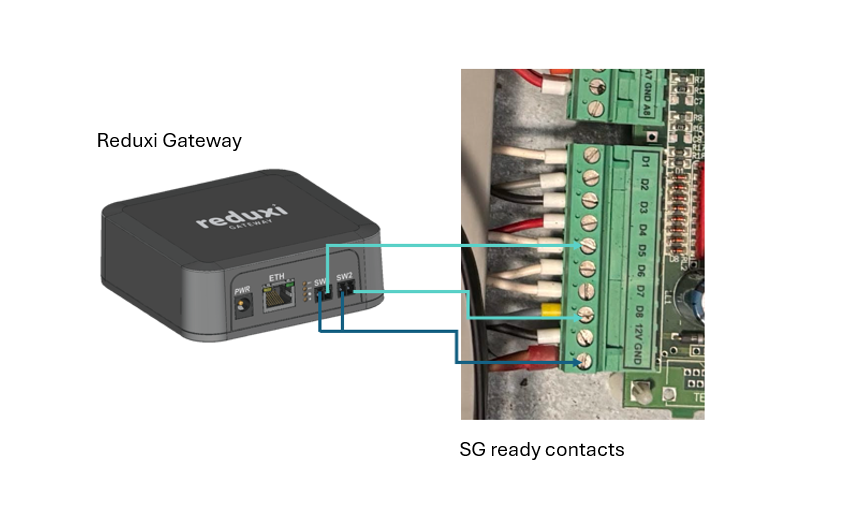

Les sorties relais de la passerelle Reduxi sont connectées aux contacts SG comme indiqué dans l'image symbolique ci-dessous.

Avertissement : Le dispositif Reduxi Gateway permet l'utilisation de sorties relais qui sont fermées en permanence " Normalement Fermé - NC " ou ouvert " Normalement ouvert - NO ", alors que dans le cas de la pompe à chaleur Kronoterm, nous utilisons des contacts NON .

4. Capteurs de courant Reduxi Gateway

Des capteurs de courant sont utilisés pour contrôler le flux d'énergie électrique de la pompe à chaleur, où la puissance de la pompe à chaleur est mesurée en temps réel. Les capteurs de courant sont inclus dans le kit avec le dispositif Reduxi Gateway et doivent être connectés à trois entrées pour chaque phase, comme indiqué sur l'image ci-dessous.

Le capteur de courant couvre la phase individuelle (L1, L2, L3) de la pompe à chaleur, image ci-dessous :

5. Ajout d'une pompe à chaleur comme nouvel appareil via le configurateur Reduxi.

Pour ajouter une nouvelle pompe à chaleur en tant qu'appareil ou pour modifier une pompe existante, les étapes suivantes sont indiquées, pour lesquelles un point individuel est présenté.

5.1 Ajout d'un appareil

Connectez-vous localement à l'application configurateur Reduxi sur le contrôleur et appuyez sur le bouton Ajouter un appareil.

5.2 Sélectionnez l'appareil que vous souhaitez ajouter

Dans la première étape, sélectionnez les paramètres de base de l’appareil que vous souhaitez ajouter :

• Type d'appareil : CVC,
• Astuce : Redxi Meter
• Nom : Spécifiez le nom de l'appareil.

5.3 Paramètres de base

Le menu des paramètres de base propose trois options, remplissez les champs comme indiqué dans l'image ci-dessous et nommez le dernier champ comme vous le souhaitez.

5.4 Canal de communication

La première partie du canal de communication est destinée à la connexion au dispositif Reduxi Gateway. Remplissez les champs comme indiqué dans l'image ci-dessous (remplis automatiquement).

Explication de chaque paramètre de la deuxième partie du canal de communication :

La deuxième partie du canal de communication est destinée aux paramètres actuels du capteur du périphérique Reduxi Gateway, où nous choisissons « Détection automatique à partir de la passerelle » pour tous les capteurs actuels.

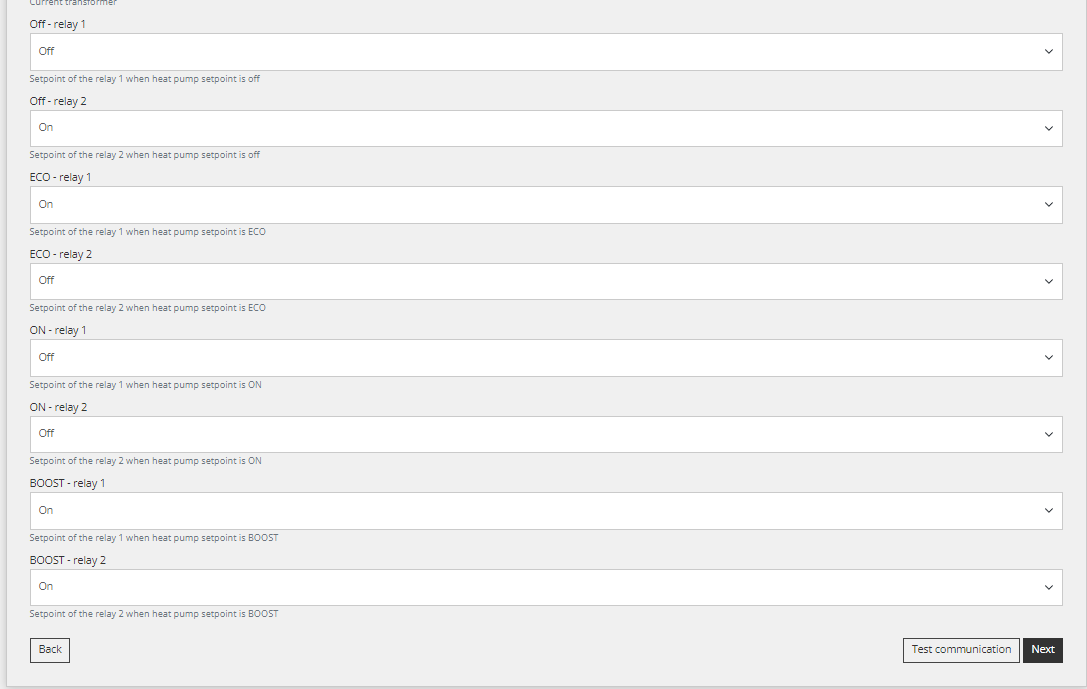

Ensuite, définissez les états OFF, ECO, ON et BOOST de la pompe à chaleur, qui sont définis par les états des relais sur le dispositif Reduxi Gateway. Nous devons définir 4 combinaisons différentes ou 8 paramètres de disposition de relais différents.

5.5 Test de communication

Le test de communication s'effectue à l'aide du bouton "Tester la communication", situé en bas à droite après tous les champs de paramètres du canal de communication.

Le test de communication peut renvoyer deux réponses :

1. La communication fonctionne correctement, image ci-dessous :

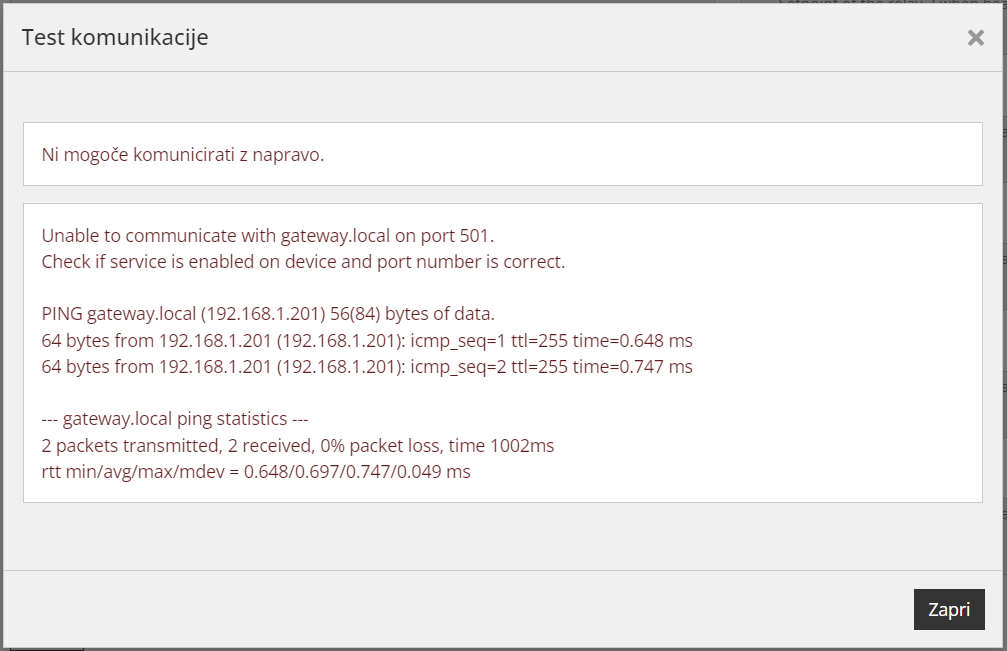

2. La communication ne fonctionne pas correctement, l'image ci-dessous :

5.6 Paramètres avancés

Le paramètre avancé est arbitraire et dépend des besoins spécifiques de l'emplacement où le contrôleur Reduxi est installé. Après avoir terminé tous les réglages avancés, appuyez sur le bouton "Terminé" en bas à droite.

5.7 Dernières mesures

Après avoir établi avec succès la communication avec l'appareil, nous pouvons vérifier les valeurs sur l'appareil comme test supplémentaire. Cela se fait en cliquant sur la sélection de l'appareil sur l'écran d'accueil, où nous choisissons la nouvelle pompe à chaleur à ajouter dans l'arborescence.

Si nous voulons que l'appareil soit géré par une stratégie, le mode de gestion doit être réglé sur « Automatique », mais si nous passons en mode manuel, nous pouvons tester le fonctionnement de différents états.

Après avoir ajouté avec succès l'appareil et vérifié les valeurs, l'appareil peut être inspecté et contrôlé via l'application Reduxi.
