Configuration de la passerelle Reduxi dans la page du configurateur de la passerelle Reduxi

La passerelle Reduxi peut être utilisée comme appareil de mesure avec des capteurs de courant, un appareil contrôlable pour connecter des contacts de réseau intelligent ou similaires, ou une passerelle de base pour convertir un signal RS485 en TCP/IP.

La passerelle Reduxi est un appareil additionnel au contrôleur Reduxi qui sert d'unité logique principale. La passerelle Reduxi offre deux ports RS485, trois entrées pour les capteurs de courant et deux sorties relais. Elle peut être connectée au réseau local à l'aide d'un câble Ethernet ou du Wi-Fi. Avec la passerelle Reduxi, le signal RS485 peut être converti en TCP/IP.Grâce à cette fonctionnalité, les anciens appareils ne prenant pas en charge le TCP/IP deviennent accessibles au réseau local (LAN, WLAN). De plus, la conversion en TCP/IP devient utile lorsque le câblage vers l'appareil que nous voulons mesurer est trop complexe. Au lieu de cela, la passerelle Reduxi est placée près de l'appareil pour la connexion via RS485 et la communication vers le contrôleur Reduxi via TCP/IP.

À l'aide de capteurs de courant, vous pouvez utiliser la passerelle Reduxi comme compteur, mesurant la consommation d'énergie de l'appareil mesuré en saisissant les lignes de phase de l'appareil avec des capteurs de courant. La passerelle Reduxi mesure le flux de courant (valeur absolue, sans connaître le sens du flux) et utilise 230 V comme tension par défaut, ou elle prend la tension par phase à partir de l'un des appareils connectés au contrôleur Reduxi qui fournira des mesures de tension.

Grâce à la sortie relais, la passerelle Reduxi permet de contrôler les appareils qui prennent en charge la régulation marche/arrêt, ce qui signifie que la passerelle Reduxi peut les éteindre ou les allumer. L'un des cas d'utilisation est le contact Smart Grid ou EVU, où vous pouvez contrôler les pompes à chaleur en diminuant ou en augmentant leur consommation. Elle pourrait également être utilisée pour d'autres applications, où une régulation de base marche/arrêtest utilisée.

L'accès au manuel utilisateur est disponible : le manuel de la passerelle Reduxi



1.1 Voyants indicateurs de la passerelle Reduxi

Pour un aperçu rapide de l'état de fonctionnement de la passerelle Reduxi, des voyants indicateurs sont fournis :

Explication de chaque voyant :

• LED 1 :
  • vert = alimentation secteur activée
  • bleu = connecté à Internet
  • rouge = erreur, blanc = mise à jour/réinitialisation

• LED 2 :
  • clignotement vert = lecture sur le PORT 1
  • clignotement bleu = écriture sur le PORT 1

• LED 3 :
  • clignotement vert = lecture sur le PORT 2
  • clignotement bleu = écriture sur le PORT 2

• LED 3 :
  • jaune = communication Modbus

• LED 4 :
  • vert = relais 1 activé
  • bleu = relais 2 activé
  • turquoise = relais 1 et relais 2 activés

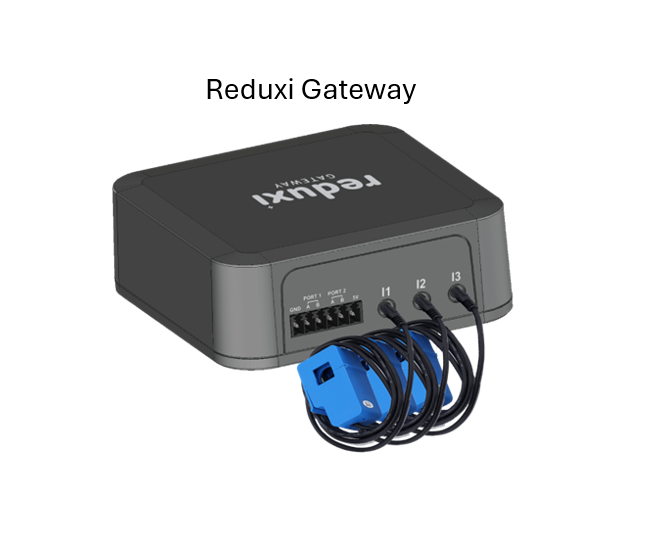

Image symbolique de la passerelle Reduxi :

2. Première connexion à la passerelle Reduxi

La passerelle Reduxi offre deux options de connexion, la première consiste à se connecter avec un câble Ethernet directement au réseau (LAN), et la seconde consiste à se connecter au point d'accès de la passerelle Reduxi.



2.1 Connexion filaire

Connectez physiquement la passerelle Reduxi au réseau local (LAN), à un commutateur Internet ou à un routeur. Tout d'abord, assurez-vous que la passerelle Reduxi est branchée sur l'alimentation électrique, fournie dans l'emballage de livraison de la passerelle Reduxi. Une fois connectée au réseau local, la configuration de la passerelle Reduxi devrait apparaître (popup) automatiquement dans votre navigateur par défaut. Si ce n'est pas le cas, veuillez suivre les instructions de 2.3 Connexion au configurateur de la passerelle Reduxi.

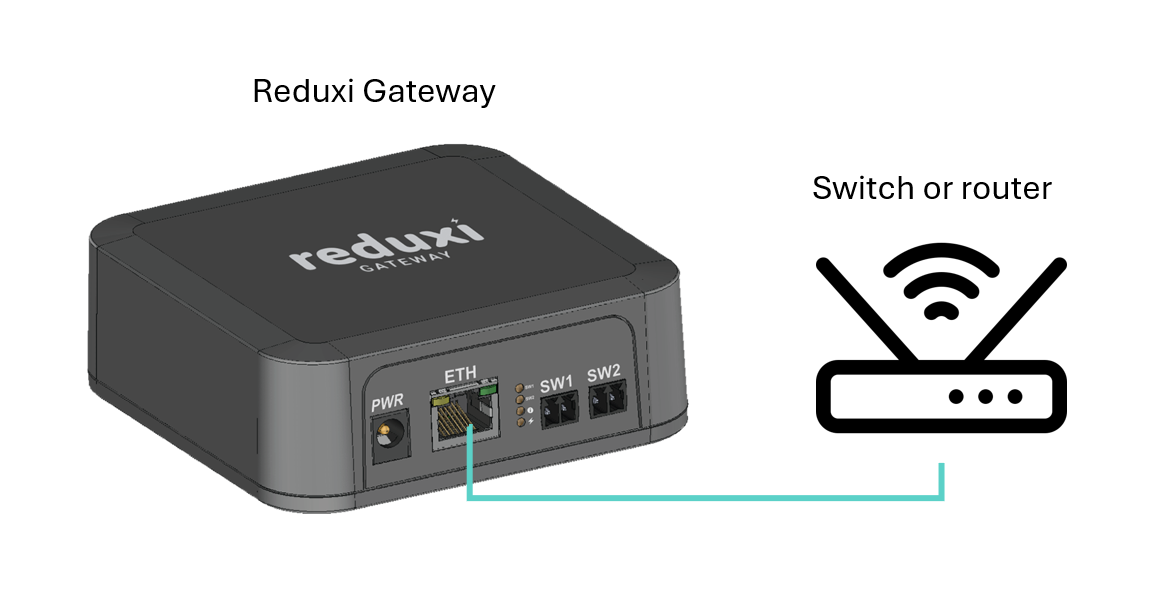

Image symbolique de la connexion de la passerelle Reduxi à un commutateur/routeur :



2.2 Connexion sans fil

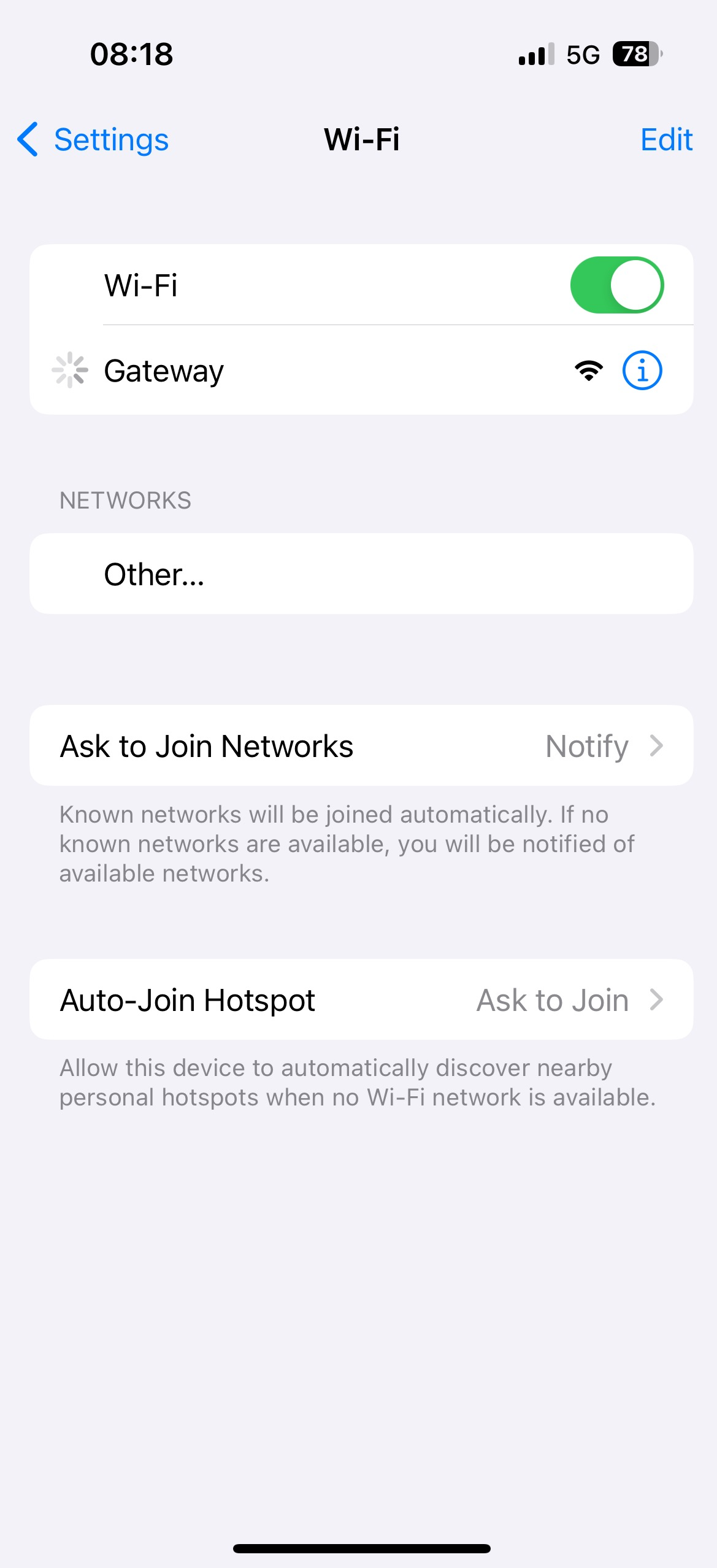

Pour vous connecter au point d'accès Wi-Fi de la passerelle Reduxi, vérifiez le Wi-Fi disponible sur votre smartphone ou votre ordinateur personnel.

L'SSID Wi-Fi est "GATEWAY", aucun mot de passe n'est nécessaire pour vous connecter à ce réseau Wi-Fi. Une fois connecté au Wi-Fi, le configurateur de la passerelle Reduxi devrait apparaître (\"popup\") automatiquement dans votre navigateur par défaut. S'il ne s'ouvre pas, veuillez suivre les instructions de la section 2.3 Connexion au configurateur de la passerelle Reduxi.



2.3 Connexion au configurateur de la passerelle Reduxi

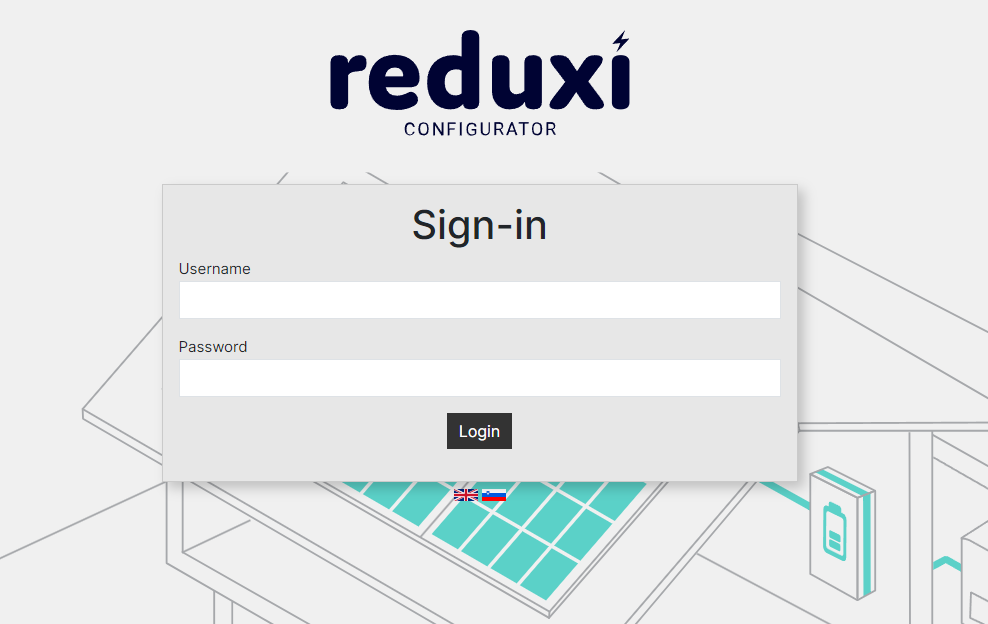

Une fois connecté au Wi-Fi ou au réseau local, le configurateur devrait apparaître (\"popup\") automatiquement dans votre navigateur par défaut. S'il ne s'ouvre pas, entrez l'adresse URL suivante dans votre navigateur : http://gateway.local, si le configurateur reste inaccessible, veuillez vérifier votre connexion Internet et vérifier que vous êtes connecté au même réseau local ou WLAN que la passerelle Reduxi. Une fois connecté au configurateur de la passerelle Reduxi, les paramètres de connexion sont les suivants :

• Nom d'utilisateur : admin
• Mot de passe : admin



2.3.1 Configuration des paramètres réseau pour la connexion filaire

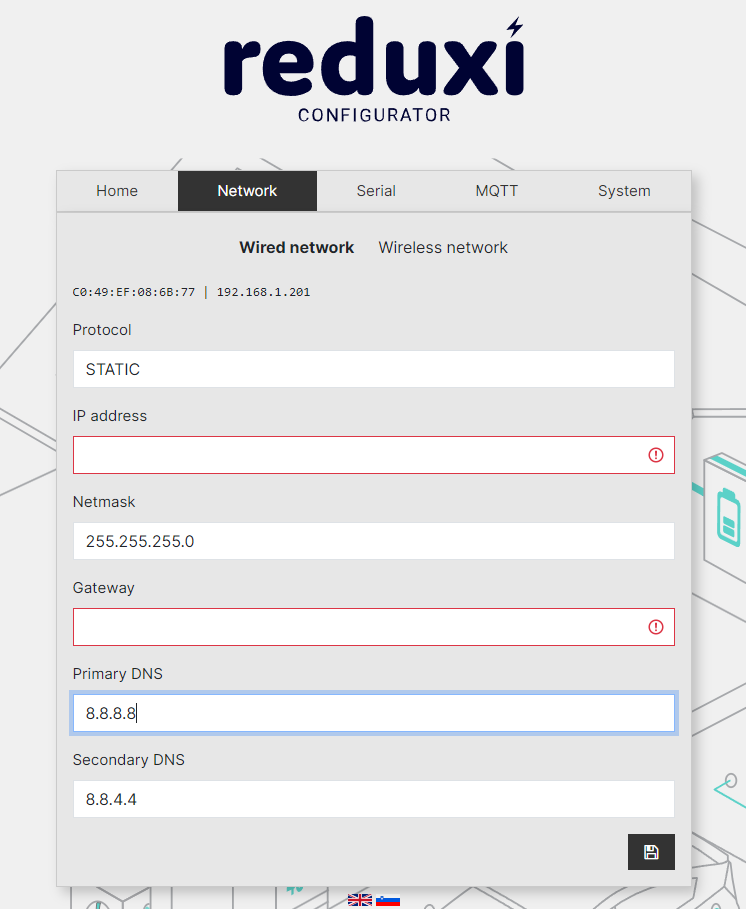

Le protocole DHCP étant défini par défaut pour l'attribution de l'adresse IP de la passerelle Reduxi, nous recommandons fortement de définir une adresse IP statique pour la passerelle Reduxi. Allez dans Paramètres réseau/Réseau filaire, choisissez le protocole STATIQUE et définissez les autres paramètres :

• Adresse IP : définissez l'adresse IP,
• Masque de sous-réseau : définissez le masque de sous-réseau (généralement 255.255.255.0),
• Passerelle : définissez la passerelle de votre réseau (si nécessaire),
• DNS principal : définissez votre DNS (si nécessaire),
• DNS secondaire : définissez votre DNS (si nécessaire),
• Cliquez sur le bouton \"Enregistrer\" sous les paramètres réseau



2.3.2 Configuration des paramètres réseau pour le réseau sans fil

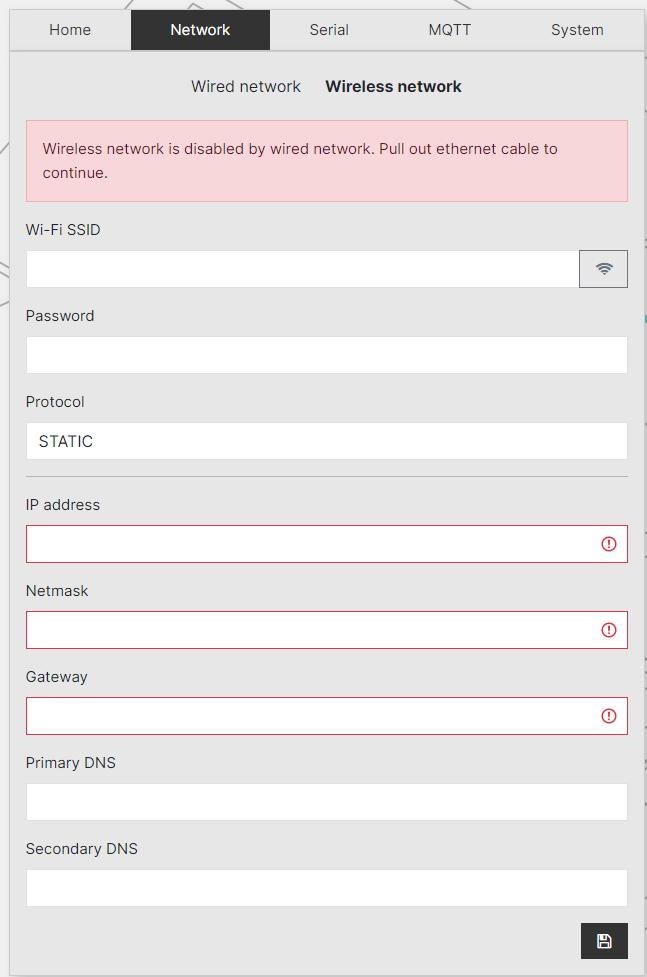

Tout d'abord, renseignez les informations nécessaires concernant le réseau Wi-Fi local choisi comme WLAN préféré. Recherchez les réseaux Wi-Fi disponibles en cliquant sur l'icône du signe Wi-Fi à droite. Une fois sélectionné, entrez le mot de passe et connectez-vous.

Le protocole DHCP étant défini par défaut pour l'attribution de l'adresse IP de la passerelle Reduxi, nous recommandons fortement de définir une adresse IP statique pour la passerelle Reduxi. Allez dans Paramètres réseau/Réseau sans fil, choisissez le protocole STATIQUE et définissez les autres paramètres :

• Adresse IP : définissez l'adresse IP,
• Masque de sous-réseau : définissez le masque de sous-réseau (généralement 255.255.255.0),
• Passerelle : définissez la passerelle de votre réseau (si nécessaire),
• DNS principal : définissez votre DNS (si nécessaire),
• DNS secondaire : définissez votre DNS (si nécessaire),
• Cliquez sur le bouton \"Enregistrer\" sous les paramètres réseau

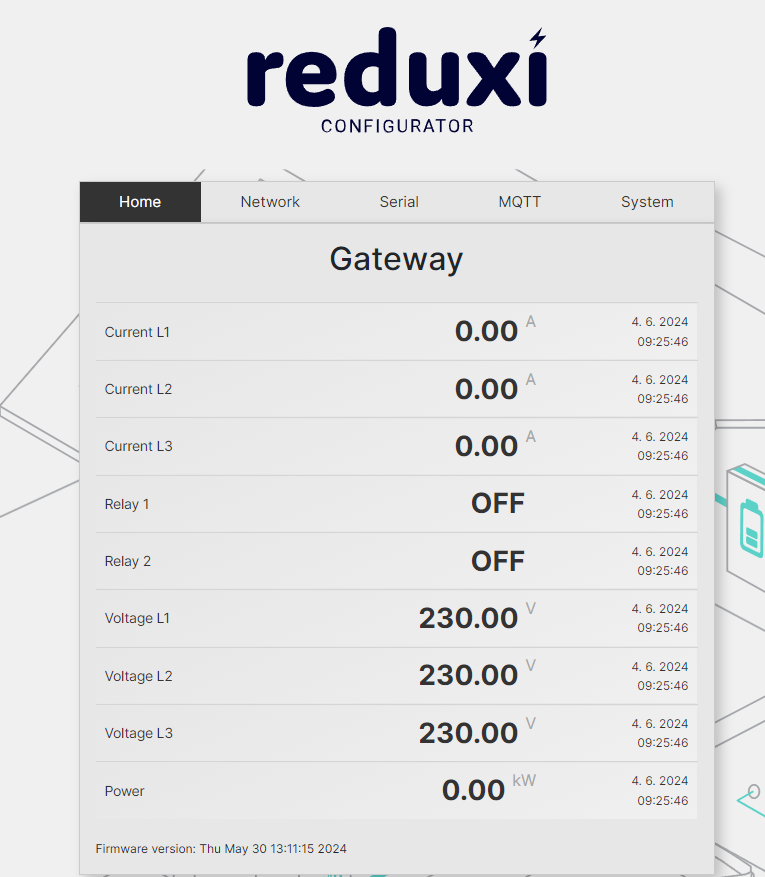

2.3.3 Page d'accueil de la passerelle Reduxi

Après avoir entré le configurateur de la passerelle Reduxi, la page d'accueil s'ouvre, où les données sont disponibles pour les courants, les tensions (les données sont transférées depuis le contrôleur Reduxi) et la puissance du dispositif mesuré.

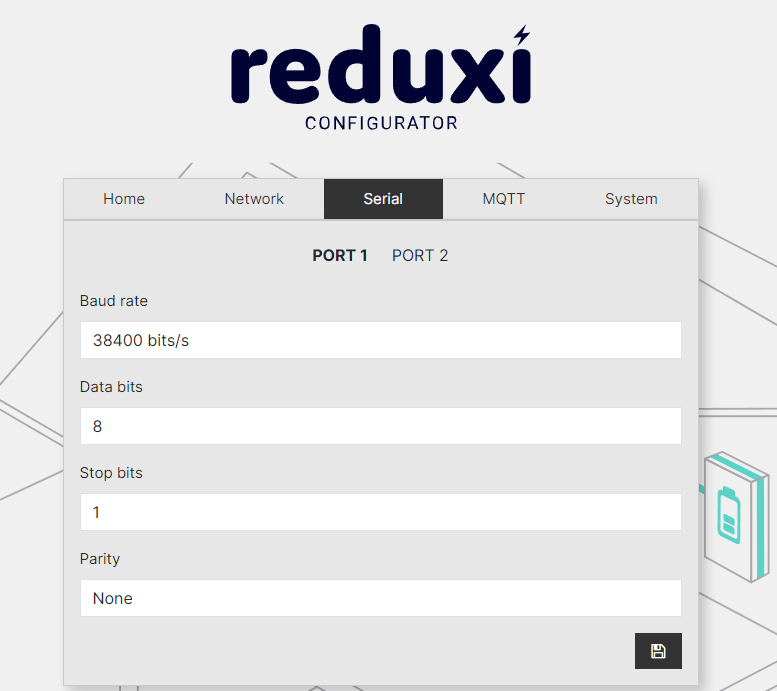

2.3.4 Paramètres du port série de la passerelle Reduxi

Si les ports RS485 sont utilisés pour la connexion série, il est nécessaire de définir les paramètres suivants :

• Débit en bauds : définissez le débit en bauds,
• Bits de données : définissez le nombre de bits de données,
• Bits d'arrêt : définissez le nombre de bits d'arrêt,
• Parité : choisissez la parité.
• après tous les réglages série, cliquez sur le bouton \"Enregistrer\" en bas à droite.

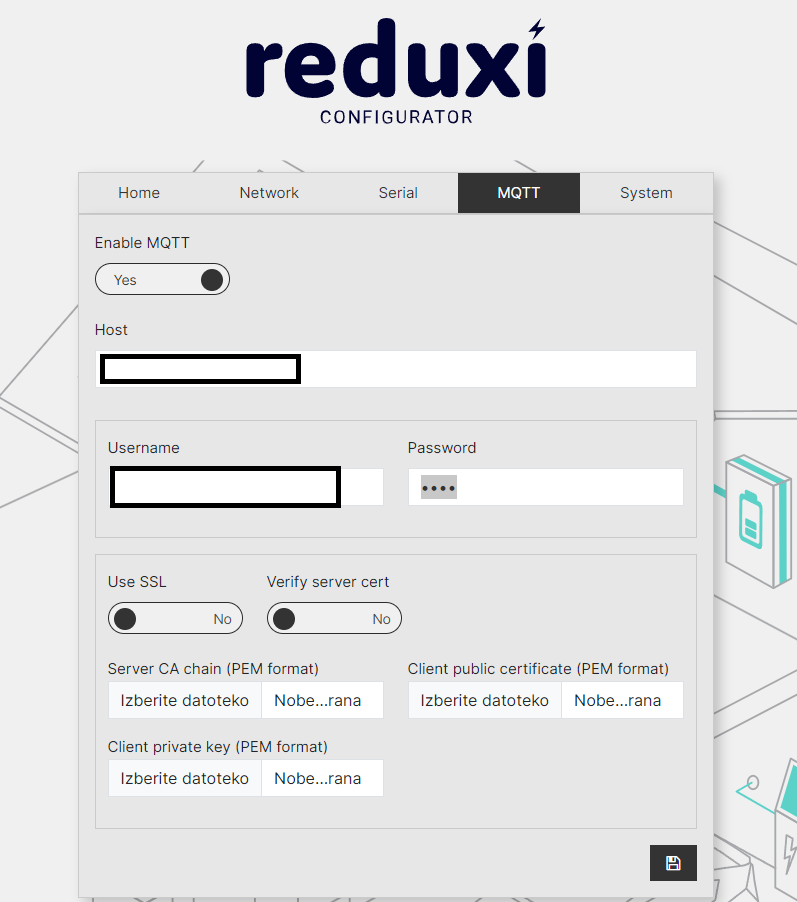

2.3.5 Paramètres MQTT de la passerelle Reduxi

Le périphérique Passerelle Reduxi permet la configuration et la lecture des données du périphérique à l'aide du broker MQTT auquel le périphérique se connecte. Pour une communication réussie avec le broker MQTT, il est nécessaire de renseigner les informations suivantes :

• Activer MQTT : Oui/Non, sélectionnez Oui,
• Hôte : entrez l'URL où se trouve le broker,
• Nom d'utilisateur et mot de passe : entrez le nom d'utilisateur et le mot de passe utilisés pour vous connecter à l'URL du broker,
• Utiliser SSL : si SSL est utilisé,
• Vérifier le certificat du serveur : pour l'exemple d'utilisation d'un certificat serveur,
• Chaîne CA du serveur (format PEM) : sélectionnez le fichier de certificat serveur,
• Clé privée du client (format PEM) : sélectionnez le fichier de certificat serveur,
• Clé publique du client (format PEM) : sélectionnez le fichier de clé publique,
• après avoir configuré tous les paramètres MQTT, cliquez sur le bouton "Enregistrer" en bas à droite.

Les instructions d'utilisation du broker MQTT sont disponibles à l'adresse Instructions MQTT.

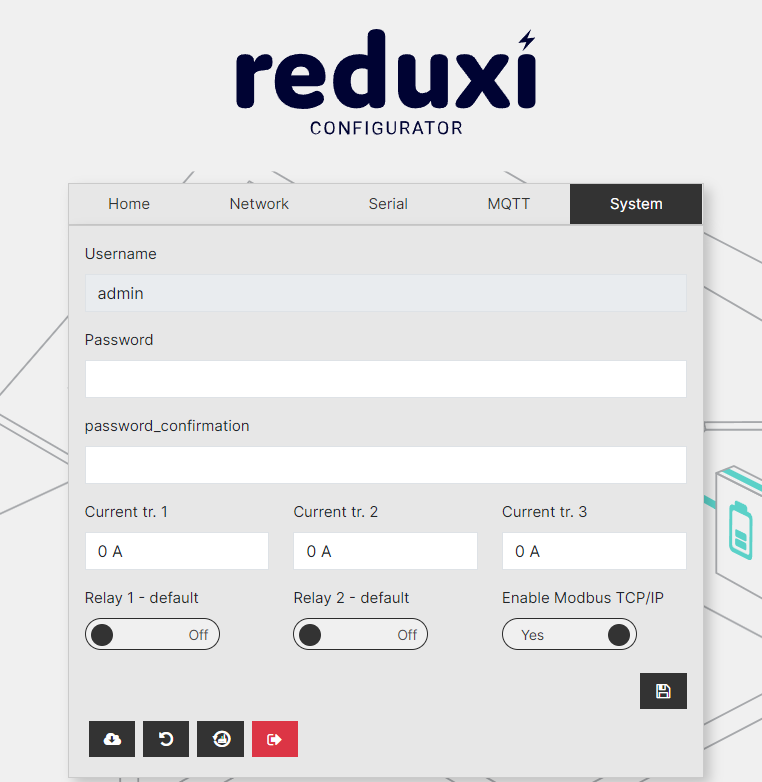

2.3.6 Paramètres système Reduxi Gateway

Les options suivantes sont spécifiées dans les paramètres système :

• Nom d'utilisateur : ne peut pas être modifié,
• Mot de passe : saisissez un nouveau mot de passe,
• Confirmation du mot de passe : resaisissez le nouveau mot de passe,
• Courant 1/2/3 : définissez le rapport de courant du capteur de courant,
• Relais 1/2 - par défaut : spécifiez la position d'accueil du relais,
• Activer Modbus TCP/IP : dans le cas d'une lecture sur les entrées RS-485, il est nécessaire d'activer Modbus TCP/IP,
• après avoir configuré tous les paramètres système, cliquez sur le bouton "Enregistrer" en bas à droite.



3. Ajouter Reduxi Gateway à Reduxi Controller dans le configurateur Reduxi Controller

3.1 Test Ping entre le contrôleur Reduxi et la passerelle Reduxi sur le même réseau (LAN, WLAN)

Une fois que le contrôleur Reduxi et la passerelle Reduxi sont connectés au même réseau (LAN, WLAN), un "test ping" peut être effectué pour s'assurer que le contrôleur Reduxi peut accéder à la passerelle Reduxi.

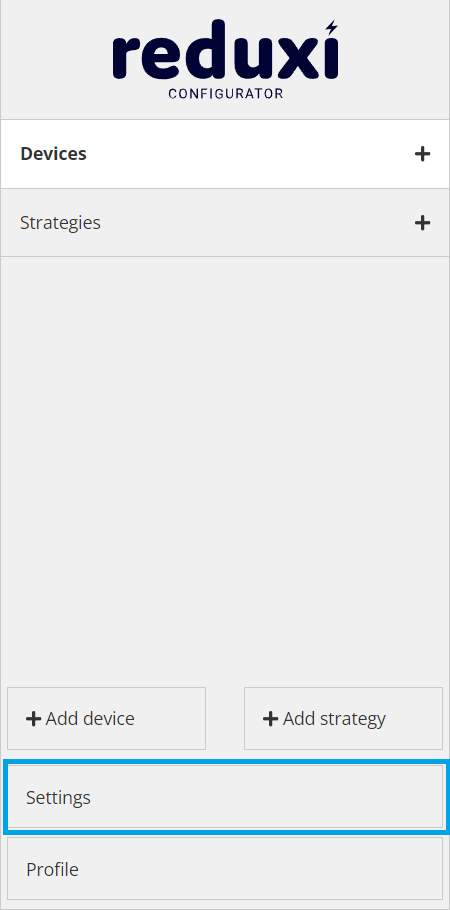

Connectez-vous à l'application de configuration Reduxi et cliquez sur le bouton "Paramètres" en bas à gauche de la page d'accueil.

Pour accéder à un "test Ping", trois étapes supplémentaires (clics) sont nécessaires :

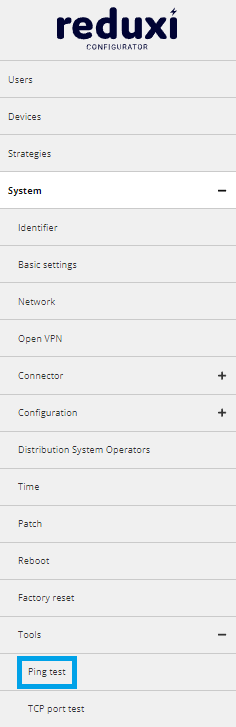

Cliquez une fois : signe + Système ; Cliquez deux fois : signe + Outils ; Cliquez trois fois : Test ping

Test ping :

Pour effectuer le test ping, il suffit de saisir l'adresse IP de la passerelle Reduxi et de cliquer sur le bouton "Tester". Vous pouvez utiliser une adresse IP ou une adresse DNS qui est gateway.local.

Le test ping peut avoir deux réponses :

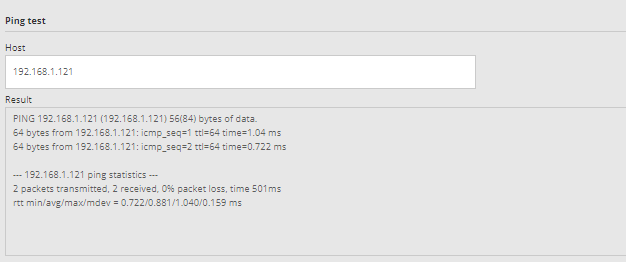

1. Le test ping a réussi :

1. Test ping échoué :



3.2 Reduxi Gateway en tant que compteur Reduxi

Un exemple de la façon d'ajouter une passerelle Reduxi comme un compteur Reduxi se trouve sur le lien : Pompe à chaleur Kronoterm avec contacts prêts pour SG, où la passerelle Reduxi sert de compteur d'énergie pour la pompe à chaleur dans l'exemple. Les relais de la passerelle Reduxi doivent être configurés en conséquence, comme décrit dans l'exemple.

Image symbolique de l'exemple :

Paramètres Modbus de l'exemple pour le compteur Redxi :

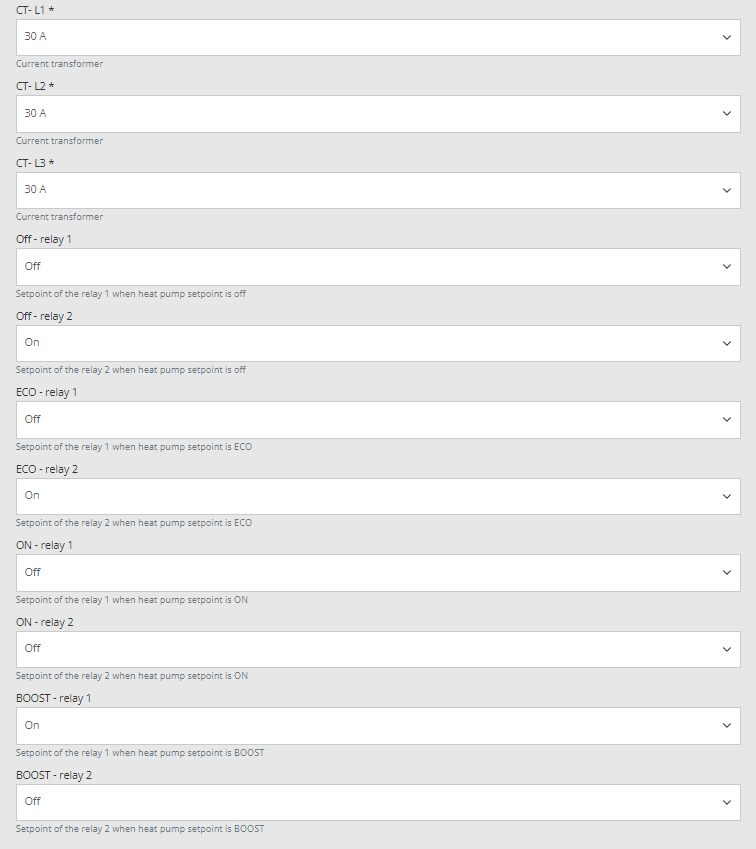

Paramètres des capteurs de courant et de sortie de relais de l'exemple pour le compteur Reduxi :



3.3 Passerelle Reduxi pour l'utilisation de RS485

Contrairement au point 3.2, la passerelle Reduxi peut être utilisée comme un appareil complémentaire pour le contrôleur Reduxi, placé à un autre endroit, où une connexion entre le contrôleur et la passerelle doit être établie (2.1.3 Test de la connexion entre la passerelle Reduxi et le contrôleur Reduxi sur LAN).

Exemple de passerelle Reduxi avec utilisation de RS485 pour la connexion au compteur intelligent Iskraemeco AM550 :

Connexion au compteur intelligent Iskraemeco AM550

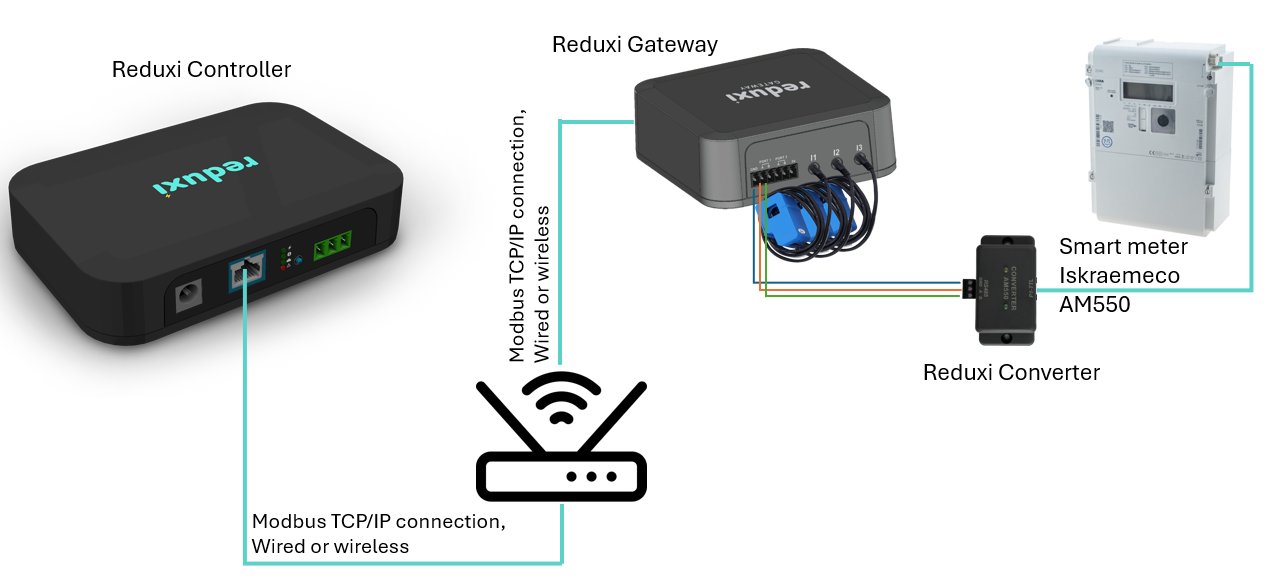

Image symbolique de l'exemple :



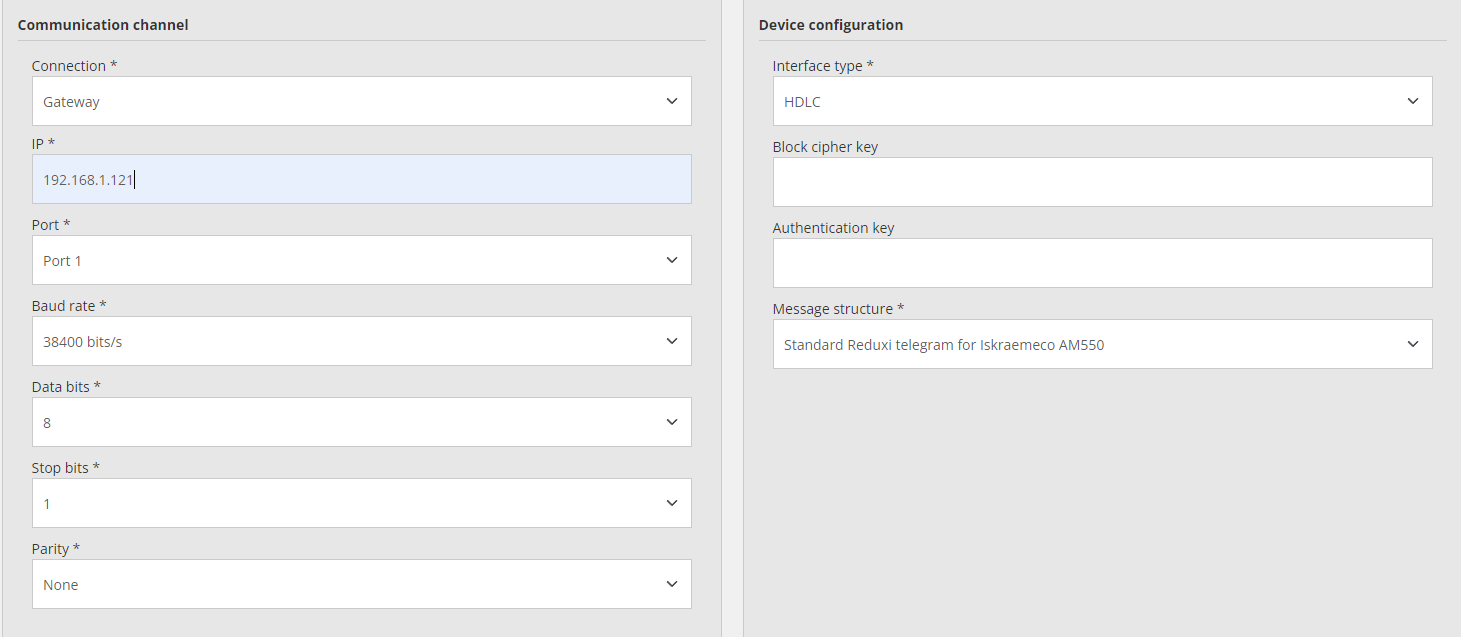

Paramètres Modbus de l'exemple pour la passerelle Reduxi utilisée avec RS485 :



Une fois l’appareil ajouté et les valeurs vérifiées, il peut être inspecté et contrôlé via l’application Reduxi.
