1. Introduction

Le système Reduxi permet la communication et le contrôle de l'onduleur Huawei SUN2000. La communication est activée via le protocole Modbus TCP/IP. Le contrôleur Reduxi et le SmartLogger doivent être connectés au même réseau local (LAN) afin que le contrôleur puisse accéder au SmartLogger et, par conséquent, aux onduleurs, qui sont liés au SmartLogger par une connexion série RS485.

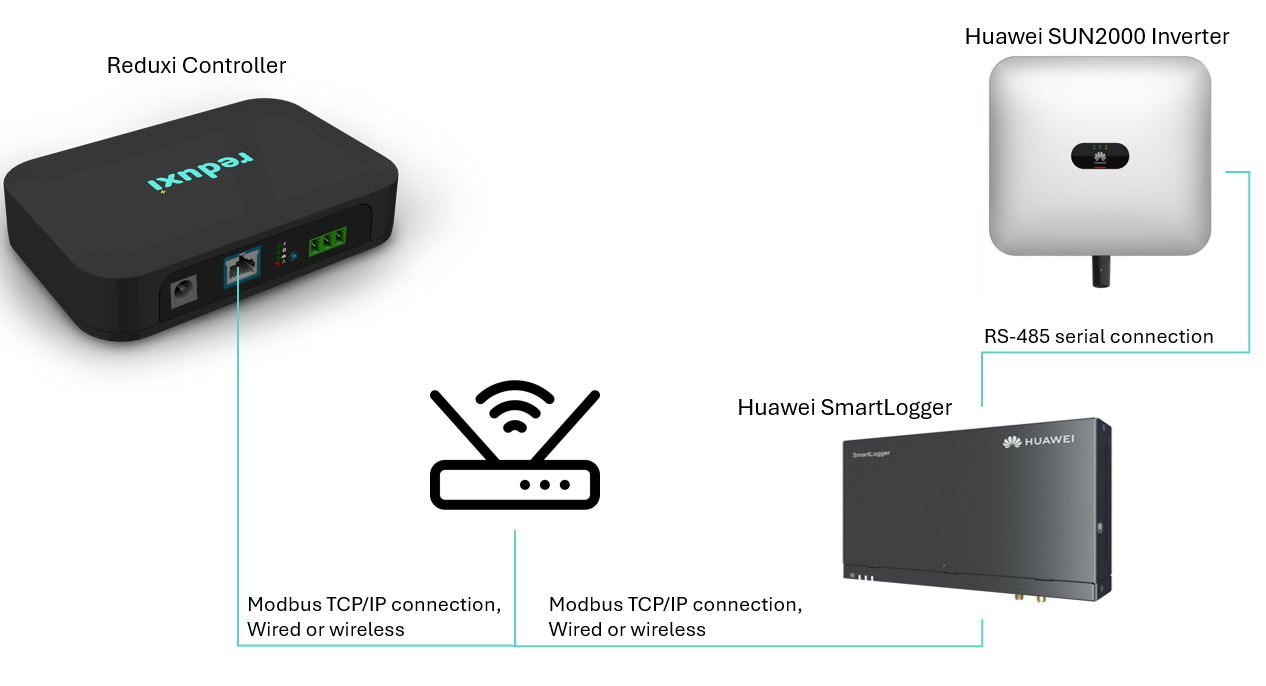

Image symbolique de la communication entre le contrôleur Reduxi et l'onduleur Huawei SUN2000.

2. Paramètres réseau du contrôleur Reduxi

Les informations sur la connexion du Reduxi Controller au réseau (LAN ou WLAN) sont disponibles à l'URL : Reduxi Controller.

Une fois connecté au réseau, il est recommandé de définir une adresse IP statique pour le Reduxi Controller. Lorsque l'adresse IP statique est configurée, les informations exactes concernant le sous-réseau dans lequel se trouve le Reduxi Controller sont disponibles.

3. Paramètres d'accès/réseau/configuration du Huawei SmartLogger via câble (LAN/WAN)

Une fois la configuration réseau du côté Reduxi Controller terminée, le même processus doit être effectué pour le SmartLogger.

Pour accéder à l'interface logicielle du SmartLogger, veuillez consulter les instructions du manuel utilisateur du SmartLogger ou, si vous connaissez l'adresse IP locale du SmartLogger, utilisez simplement cette adresse IP et ouvrez-la dans votre navigateur.

Une fois connecté au SmartLogger :

• Définissez l'adresse IP et le masque du SmartLogger ; un exemple est fourni pour la connexion filaire. Sous Ethernet2, définissez l'adresse IP et le masque de sous-réseau, image ci-dessous :

• Paramètres Modbus TCP/IP, où les paramètres de liaison doivent être définis sur Enable (illimité) comme sur l'image ci-dessous :

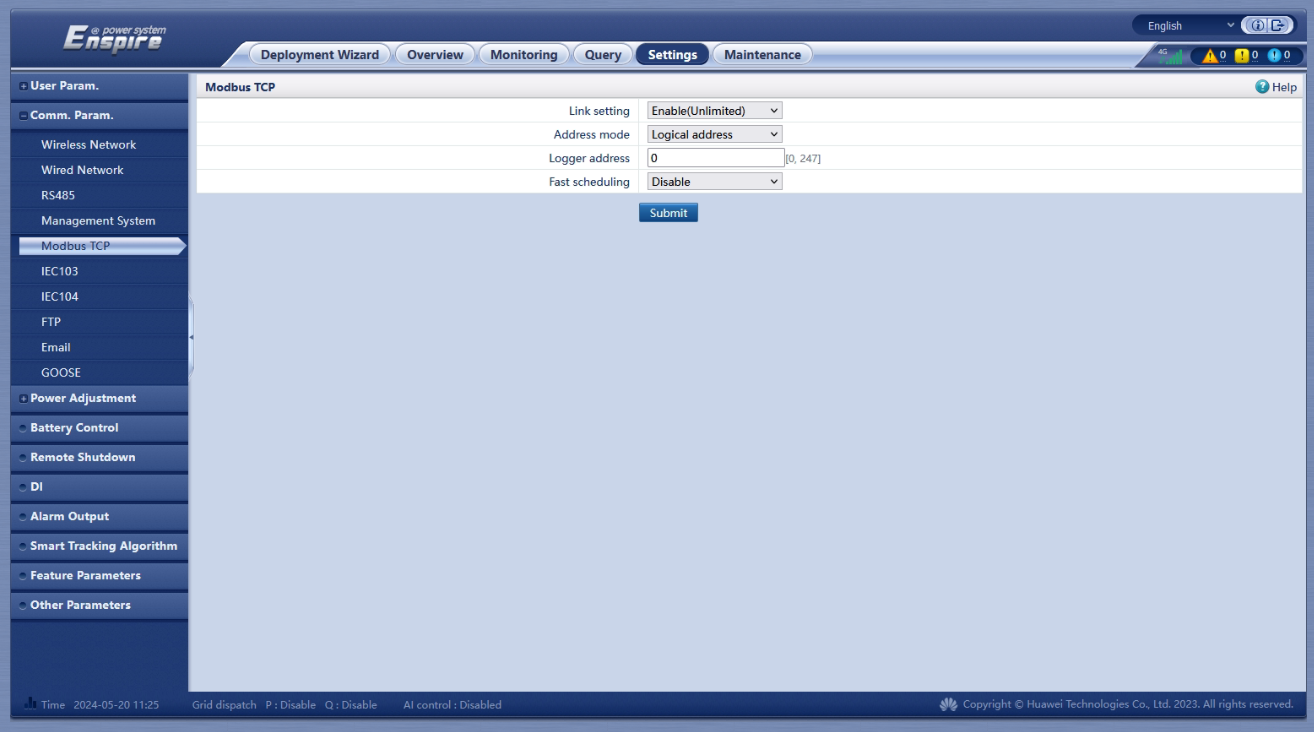

• Paramètres Modbus TCP/IP, où vous définissez :
  • Paramètres de liaison. Activer,
  • Mode d'adresse : Adresse logique (doit être défini sur logique !)
  • Adresse du journal : définissez l'adresse logique du SmartLogger.
  • Planification rapide : Désactivé.

Informations supplémentaires (Important !!!) --> L'adresse du journal ne doit pas être la même que l'adresse logique d'un appareil connecté au journal !

Image ci-dessous :

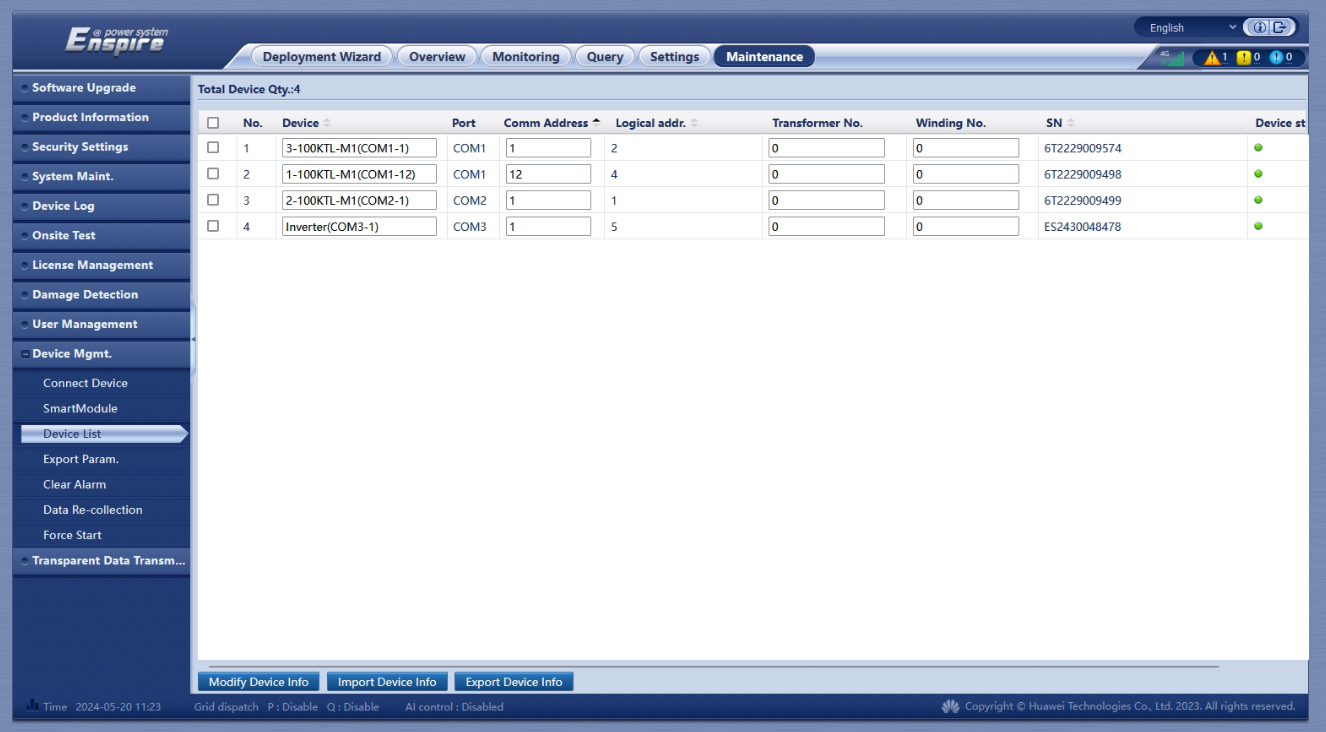

• Les paramètres de maintenance ont pour rôle de surveiller les appareils connectés et d'afficher l'état et les paramètres de chaque appareil, image ci-dessous :

3.1 Paramètres d'accès/réseau/configuration du Huawei SmartLogger via téléphone mobile (application SUN2000)

Avant de commencer, assurez-vous que les éléments suivants sont en place :

• Le SmartLogger S3000 est sous tension.
• Le point d'accès Wi‑Fi est actif.

Si le réseau Wi‑Fi n'est pas visible :

• Appuyez sur le bouton RST pendant 1 à 3 secondes pour activer le point d'accès.

Sur votre appareil mobile :

1. Ouvrez les paramètres Wi‑Fi.
2. Connectez-vous au point d'accès SmartLogger :
   • Nom du réseau : Logger_SN
     (SN = numéro de série de l'appareil)
   • Mot de passe :
     • Imprimé sur l'étiquette de l'appareil, ou
     • Par défaut : Changeme

Ouvrez l'une des applications prises en charge :

• Application SUN2000 (disponible sur Huawei AppGallery), ou
• Application FusionSolar

Choisissez ensuite :

• Mise en service de l'appareil (FusionSolar), ou
• Connexion directe (SUN2000)

Entrez les identifiants de connexion par défaut :

• Nom d'utilisateur : installer
• Mot de passe : 00000a (par défaut)

4. Test de la communication entre le contrôleur Reduxi et le SmartLogger

Plusieurs conditions critères doivent être remplies pour une communication réussie entre le contrôleur Reduxi et le SmartLogger.

Critères :

• Le contrôleur Reduxi et le SmartLogger doivent être sur le même sous-réseau, par exemple, l'IP du contrôleur Reduxi est : 192.168.1.100, et l'IP du SmartLogger est : 192.168.1.101
• Le contrôleur et le SmartLogger n'ont pas besoin d'être sur le même sous-réseau, ce cas est beaucoup plus complexe et n'est généralement pas utilisé. Les pare-feu entre le sous-réseau du contrôleur et le sous-réseau SmartLogger doivent être ouverts au moins pour l'IP définie des deux appareils. De plus, les règles d'exception du pare-feu pour les ports doivent être activées correctement. Cette option n'est pas recommandée.
• Le port 502 côté SmartLogger doit être activé pour la communication Modbus TCP/IP, ce qui est réalisé en activant Modbus TCP/IP dans l'application SmartLogger.

• S'il y a un autre pare-feu entre le contrôleur et le SmartLogger, le port 502 doit également être ouvert sur le pare-feu.

4.1 Test Ping du contrôleur Reduxi au SmartLogger

Une fois les deux appareils connectés au même réseau, un "test ping" peut être effectué pour s'assurer que le contrôleur Reduxi peut accéder au SmartLogger et que les autres critères du point précédent sont remplis.

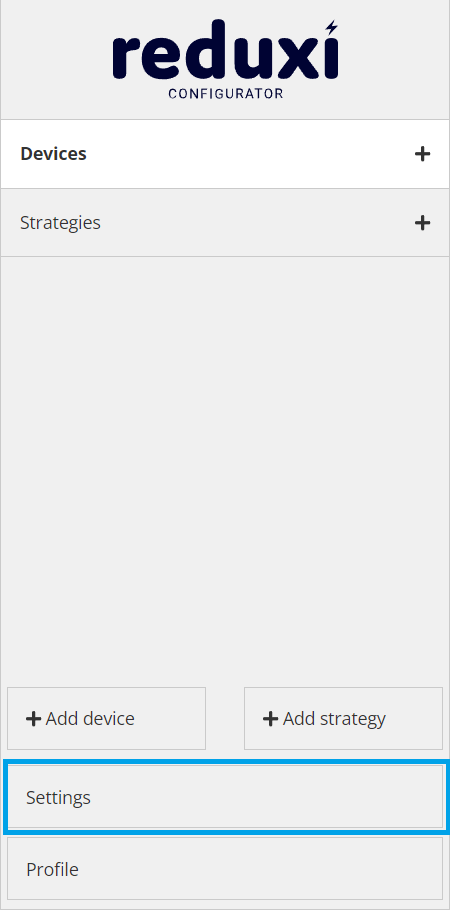

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

Pour accéder à un ajout "Test Ping", trois étapes (clics) sont nécessaires:

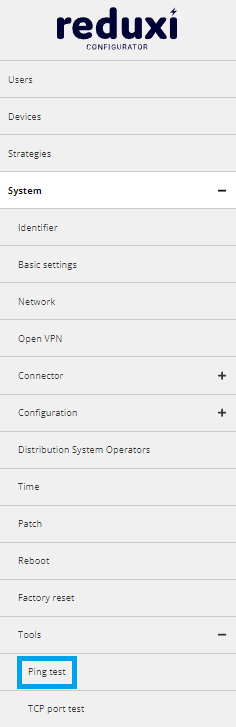

Cliquez une fois : + Signe Système ; Cliquez deux fois : + Signe Outils ; Cliquez trois fois: Test Ping

Test de ping :

Pour effectuer le test de ping, entrez simplement l'adresse IP du Reduxi SmartLogger et cliquez sur le bouton "Tester".

Le test de ping peut avoir deux réponses :

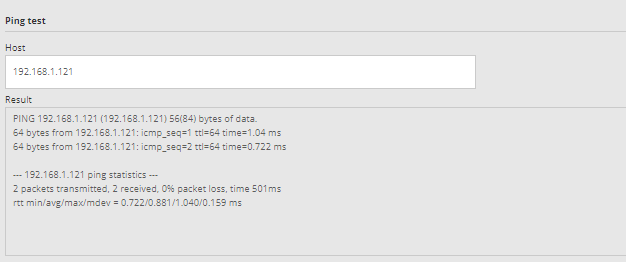

1. Le test de ping est réussi :

1. Le test de ping a échoué :

5. Ajout d'un nouvel appareil (Huawei SUN2000)

Pour ajouter un nouvel appareil (Huawei SUN2000) ou pour modifier un appareil existant, les points suivants sont présentés.

5.1 Ajouter un nouvel appareil

Connectez-vous à l'application Reduxi configurator et appuyez sur le bouton « Ajouter un appareil ».

5.2 Sélectionnez l'appareil que vous souhaitez ajouter (Paramètres de base)

Dans la première étape, sélectionnez les paramètres de base de l'appareil que vous souhaitez ajouter :

• Type d'appareil : Centrale solaire,
• Modèle : Huawei SUN2000,
• Nom : Spécifiez le nom de l'appareil.

5.3 Canal de communication

Remplissez les paramètres de communication avec le SmartLogger, qui sont :

• Connexion : TCP/IP,
• IP : renseignez l'adresse IP du SmartLogger,
• Port : toujours 502,
• ID d'unité Modbus : renseignez l'adresse logique pour le réglage Modbus du SmartLogger.

5.4 Test de communication

Dans tous les paramètres du canal de communication, le bouton "Tester la communication" est placé, ce qui permet d'effectuer le test.

Le test de communication peut renvoyer deux réponses :

1. La communication fonctionne correctement, l'image ci-dessous :

2. La communication ne fonctionne pas correctement, voir l'image ci-dessous :

5.5 Paramètres avancés

Les paramètres avancés sont arbitraires et dépendent des besoins spécifiques de l'emplacement où le Reduxi Controller est installé. Une fois tous les paramètres avancés terminés, appuyez sur le bouton « Terminé » sur le côté inférieur droit.

5.6 Dernières mesures

Après avoir établi avec succès la communication avec l'appareil, les valeurs mesurées obtenues de l'appareil peuvent être vérifiées à nouveau comme test supplémentaire. Cliquez sur la section « Appareil » sur la page d'accueil du configurateur Reduxi, et choisissez l'onduleur Huawei SUN2000 nouvellement ajouté dans l'arborescence.

Si nous voulons que l'appareil soit géré par une stratégie, le mode de gestion doit être réglé sur « Automatique », mais si nous passons en mode manuel, nous pouvons tester le fonctionnement de différents états.

Après avoir ajouté avec succès l'appareil et vérifié les valeurs, l'appareil peut être inspecté et contrôlé via l'application Reduxi.
