Intégrez le contrôleur Reduxi au chargeur GARO via Ethernet ou Wi-Fi, en utilisant le protocole OCPP. La flexibilité de Reduxi permet des réductions de coûts allant jusqu'à 30 %.

1. Installer l'application GARO

1.1 L'application est disponible sur le Google Store : https://play.google.com/store/apps/details?id=se.garo.nxt&hl=fr_CA

1.2 L'application est disponible sur l'App Store d'Apple : https://apps.apple.com/us/app/garo-connect/id1534289157



2. Connectez-vous à l'application GARO Connect

Pour la connexion initiale, l'URL suivante fournit un didacticiel vidéo sur la façon de connecter l'entité Garo :

Première connexion à l'entité GARO !



2.1 Connexion/Inscription à l'application GARO Connect

Ouvrez l'application et connectez-vous ou enregistrez un nouveau compte en cliquant sur le bouton « Nouvel utilisateur », puis connectez-vous.

2.2 Ajout du nouvel emplacement du chargeur GARO

• Après avoir ouvert l'application GARO Connect, cliquez sur l'icône de menu dans le coin supérieur droit et sélectionnez le bouton « Menu d'installation ».

• Un nouveau menu apparaîtra. Cliquez sur le bouton « Ajouter une nouvelle unité » situé en bas au centre.

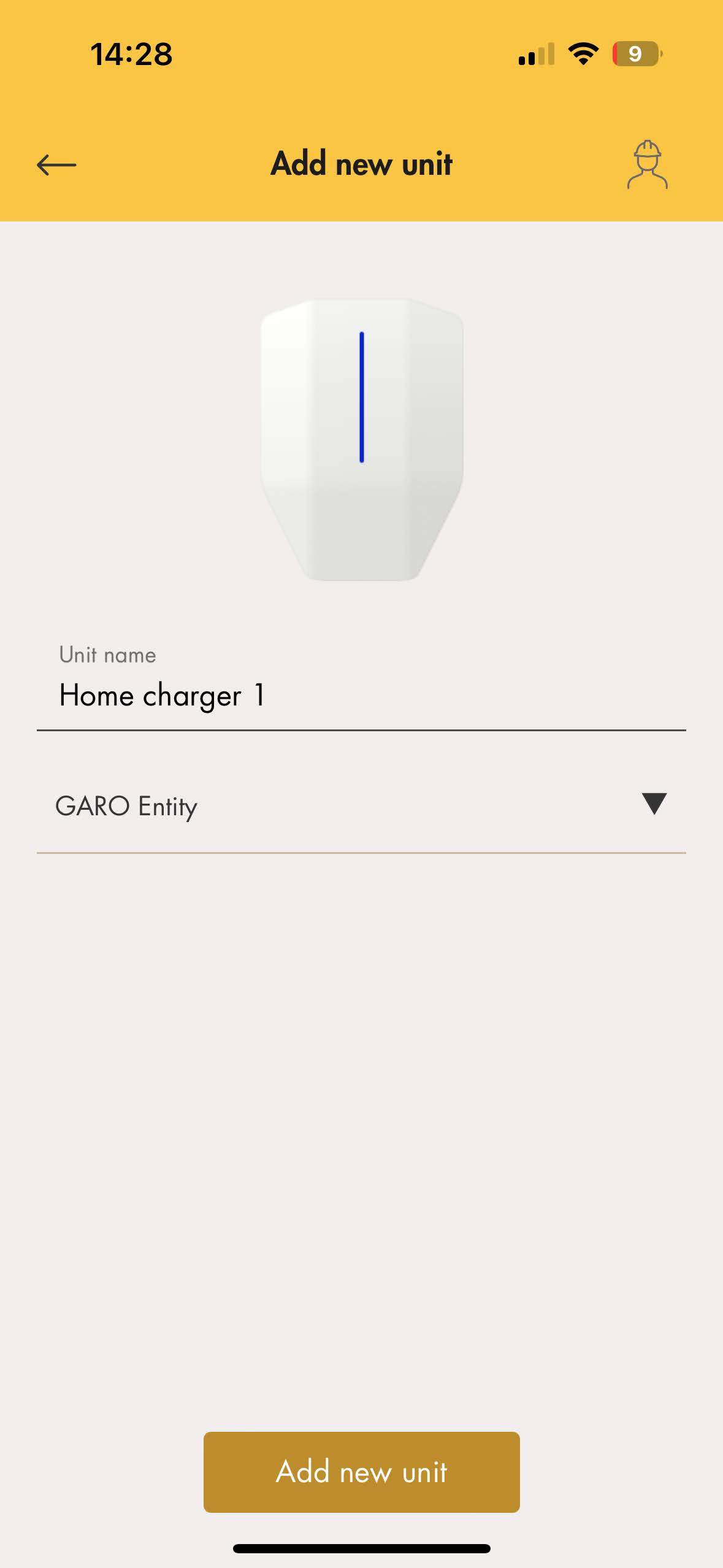

• Nommez votre unité et sélectionnez le type de chargeur GARO dans le menu déroulant (dans cet exemple, l'entité GARO est sélectionnée). Cliquez ensuite sur le bouton « Ajouter une nouvelle unité » en bas au centre.

• Cliquez sur le périphérique nouvellement ajouté (l'installation requise est hors ligne)

• Le nouveau menu de progression de l'installation s'ouvre (0/5), lisez les instructions et cliquez sur le bouton « J'ai compris » en bas au centre.

• Nommez le groupe et définissez le courant maximal par station, cliquez sur le bouton « Suivant » en bas au centre.

• Sélectionnez l'option d'accès à Internet et cliquez sur le bouton « Enregistrer et continuer l'installation » en bas au centre.

• Un nouveau menu apparaîtra indiquant où les groupes d'installation sont installés. Cliquez sur le bouton « OK, continuer l'installation » en bas au centre.

• Un nouveau menu apparaîtra pour continuer vers la connexion au réseau. Cliquez sur le bouton «Continuer l'installation» au centre.

• Saisissez les informations requises pour la connexion au réseau en suivant les spécifications du connecteur GARO. Cliquez sur le bouton « Connexion au réseau testée OK, confirmer les paramètres et continuer » en bas au centre.

• Continuez jusqu'à l'ID du support d'installation. Cliquez sur «Continuer l'installation» au centre.

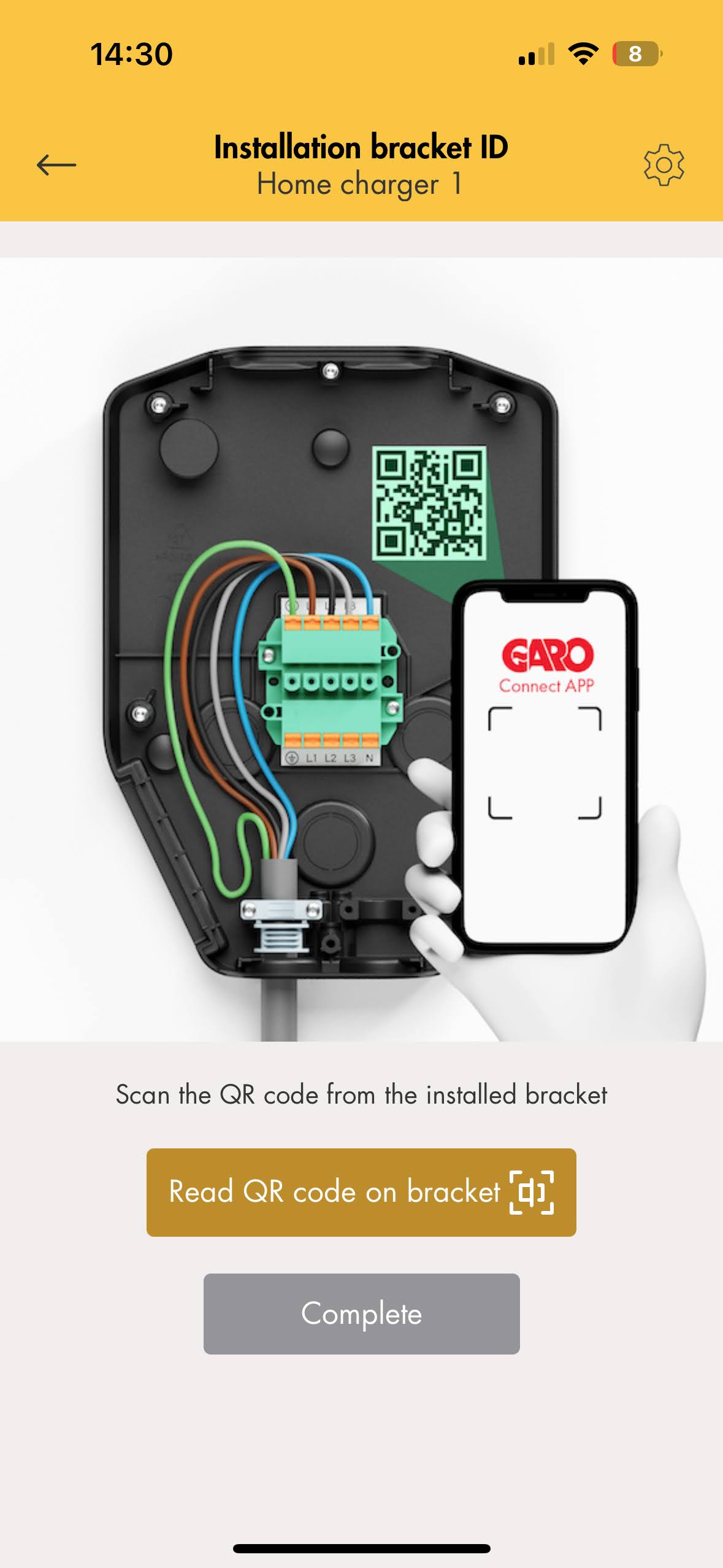

• Scannez le code QR situé à l'avant ou à l'arrière du chargeur GARO. Cliquez sur le bouton « Lire le code QR sur le support » au centre.

• Continuez vers les paramètres de communication. Cliquez sur «Continuer l'installation» au centre.

• Allumez le chargeur Garo et cliquez directement sur le bouton « Suivant ».

• La vérification de la connexion Wi-Fi directe apparaîtra.

• Rejoignez le réseau Wi-Fi proposé.

• La connexion au chargeur GARO et au téléphone personnel apparaîtra.

• Choisissez le Wi-Fi auquel le chargeur GARO sera connecté et cliquez directement sur le bouton « Suivant ».

• Entrez le mot de passe et cliquez sur « Connecter » au centre.

• Pour fermer la connexion directe, cliquez sur « Fermer la connexion » au centre puis cliquez sur le bouton « Terminer ».

• Continuer à déclarer l'installation

• Un nouveau menu apparaîtra où la fonction Test et vérification est disponible, ainsi que la fonction Decalre telle qu'installée. Si les tests sont OK, déclarez le chargeur GARO comme installé et cliquez sur le bouton « Suivant ».





3. Connectez le chargeur GARO au même réseau Wi-Fi que le contrôleur Reduxi

Pour la communication entre le contrôleur Reduxi et le chargeur GARO, les deux appareils doivent être connectés au même réseau. Comme indiqué au point 2.1, le même réseau doit également être sélectionné pour Reduxi, qu'il s'agisse de LAN ou de WLAN.

Une fois ces critères remplis, passez aux paramètres OCPP.



4. Configuration de la communication OCPP entre le chargeur GARO et le contrôleur Reduxi

4.1 Ajouter un appareil

Connectez-vous d'abord au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton « Ajouter un appareil ».



4.2 Sélectionnez l'appareil que vous souhaitez ajouter

Dans la première étape, sélectionnez les paramètres de base :

• Sélectionnez le type d'appareil : Chargeur EV,
• Sélectionnez le type : OCPP 1.6 - JSON,
• Et définir le nom.

4.3 Configuration du périphérique pour OCPP

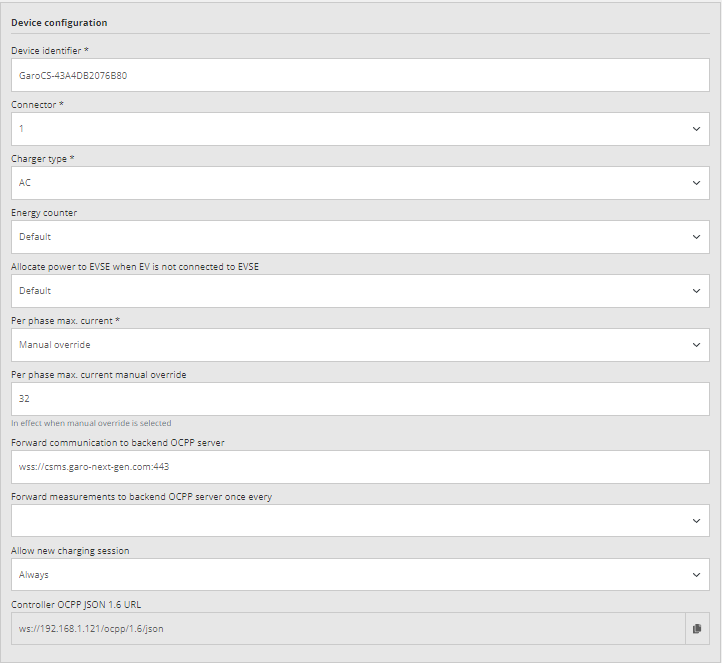

La deuxième étape est utilisée pour le canal de communication, pour que la communication OCPP fonctionne correctement. Tout d’abord, remplissez l’identifiant de l’appareil obtenu à partir du chargeur GARO.

Lorsque le protocole OCPP JSON 1.6 est utilisé, l'URL OCPP du serveur est nécessaire, générée par le contrôleur Reduxi. L'URL peut être obtenue directement à partir du canal de communication.

Exemple d'URL : ws://192.168.1.121/ocpp/1.6/json/

4.4 Configurer les paramètres OCPP dans le chargeur GARO

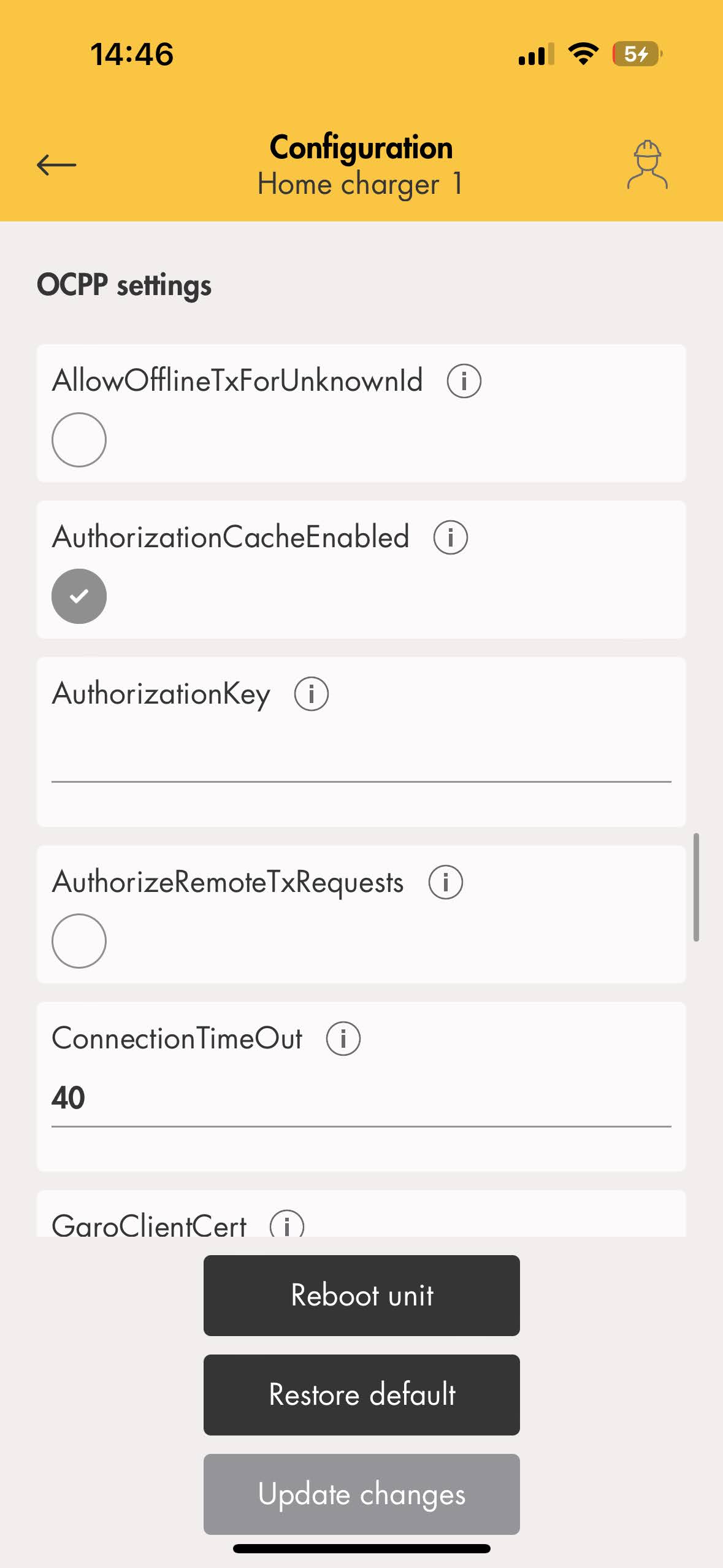

Après avoir obtenu l'URL JSON de Reduxi, l'étape finale consiste à la coller dans le chargeur GARO pour établir la connexion OCPP. Accédez à la section «Configuration » du chargeur GARO, puis « Paramètres OCPP», faites défiler jusqu'à « GaroCsmsURL» et collez l'URL.









4.5 Communication de test

Pour garantir que la communication OCPP est établie, un test de communication peut être effectué via le bouton « Tester la communication » situé en bas à droite après tous les champs du canal de communication.

Il existe trois cas différents de réponse de communication.

Cas 1 : La communication fonctionne correctement.

Cas 2 : Impossible de communiquer avec l'appareil 1, l'ID de l'appareil n'est pas défini ou est différent.

Cas 3 : aucun périphérique avec communication OCPP 1.6 n'est trouvé.

4.6 Paramètres par défaut

Remplissez les paramètres avancés et choisissez les paramètres affichés dans l'image ci-dessous. Les paramètres peuvent varier en fonction des besoins de localisation. Une fois que vous avez terminé, cliquez sur le bouton « Terminé » en bas à droite de votre écran.

4.7 Lectures de l'appareil

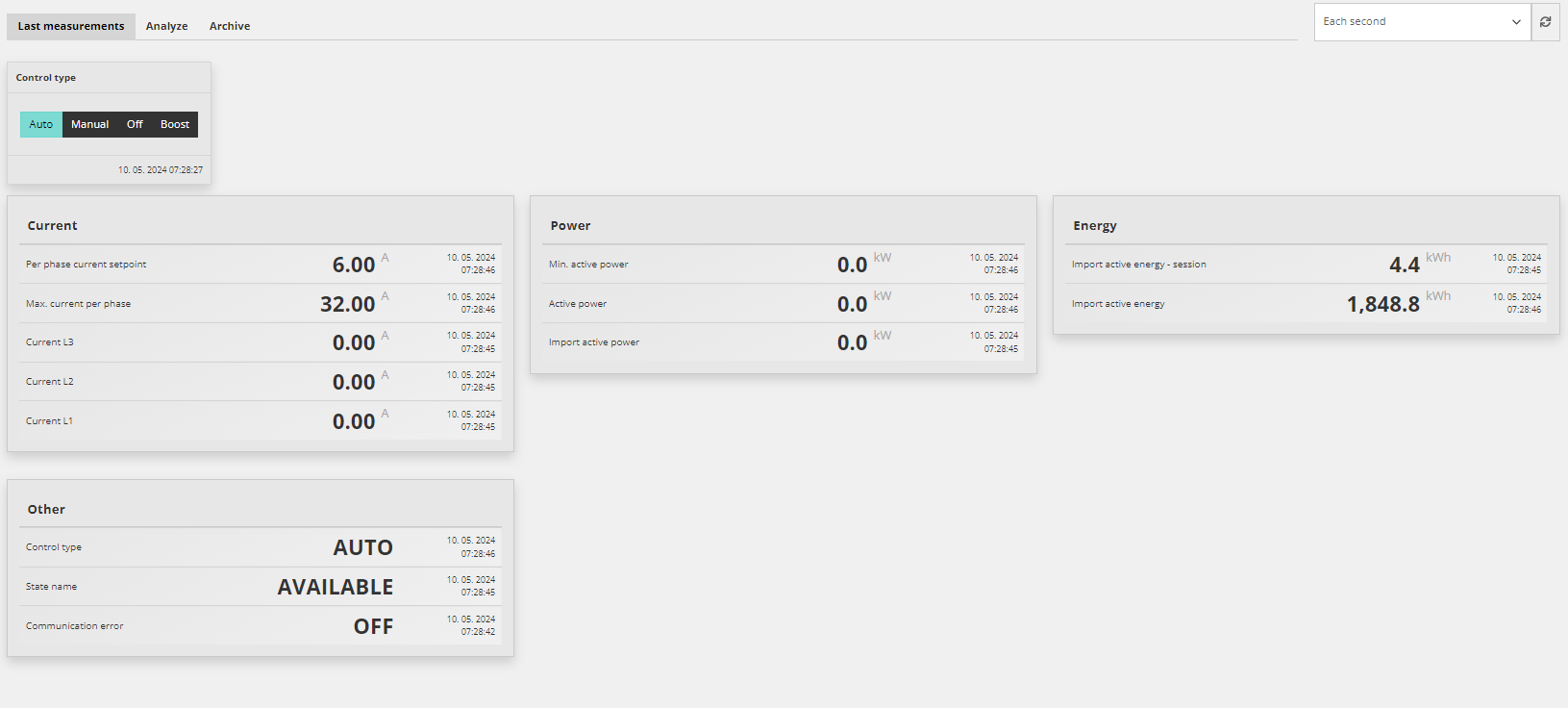

Le but de ce point est de montrer comment vérifier les lectures de l'appareil. Cela se fait sous « Appareil/Dernière mesure ».

Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé via l'application cloud Reduxi.

4.8 Réinitialisation d'usine

Dans les cas où le chargeur est déplacé ou doit se connecter à un réseau différent, une réinitialisation d'usine peut être nécessaire. Pour effectuer une réinitialisation d'usine, appuyez sur le bouton de test et maintenez-le enfoncé pendant 20 secondes, puis reconfigurez le chargeur GARO.
