Intégrez le contrôleur Reduxi au chargeur DAZE via Wi-Fi, en utilisant le protocole Modbus TCP. La flexibilité de Reduxi permet des réductions de coûts allant jusqu'à 30 %.
1. Installer l'application DAZE
https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d
1.1 L'application est disponible sur le Google Store : https://play.google.com/store/apps/details?id=com.daze.ble
1.2 L'application est disponible sur l'App Store d'Apple :
https://apps.apple.com/it/app/daze/id1616674889
2. Connectez-vous à l'application DAZE
2.1 Connexion/Inscription à l'application GARO Connect

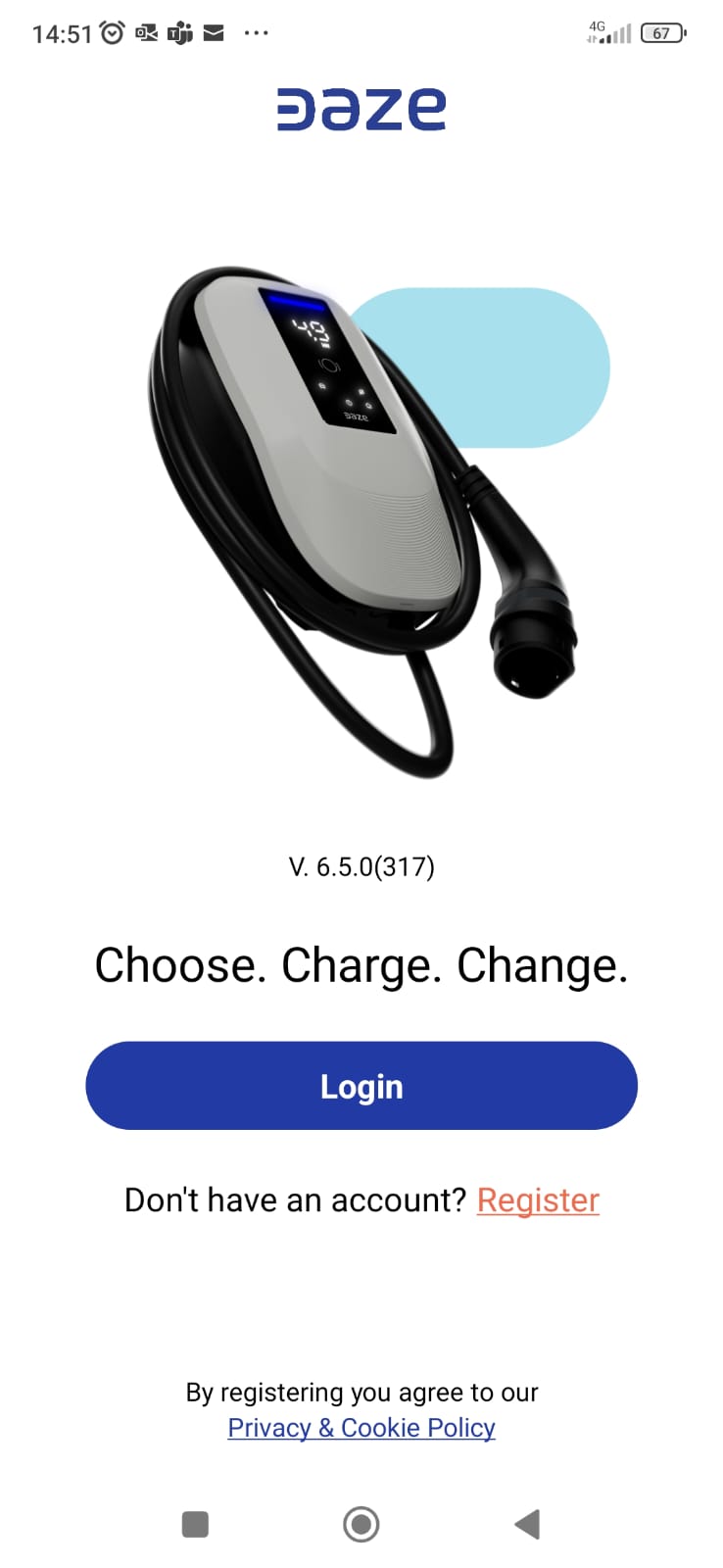

Ouvrez l'application et connectez-vous ou enregistrez un nouveau compte en cliquant sur le bouton « S'inscrire », puis connectez-vous.
2.1.1 Paramètres du chargeur DAZE EV
Une fois la connexion terminée, la configuration du chargeur DAZE doit être effectuée.

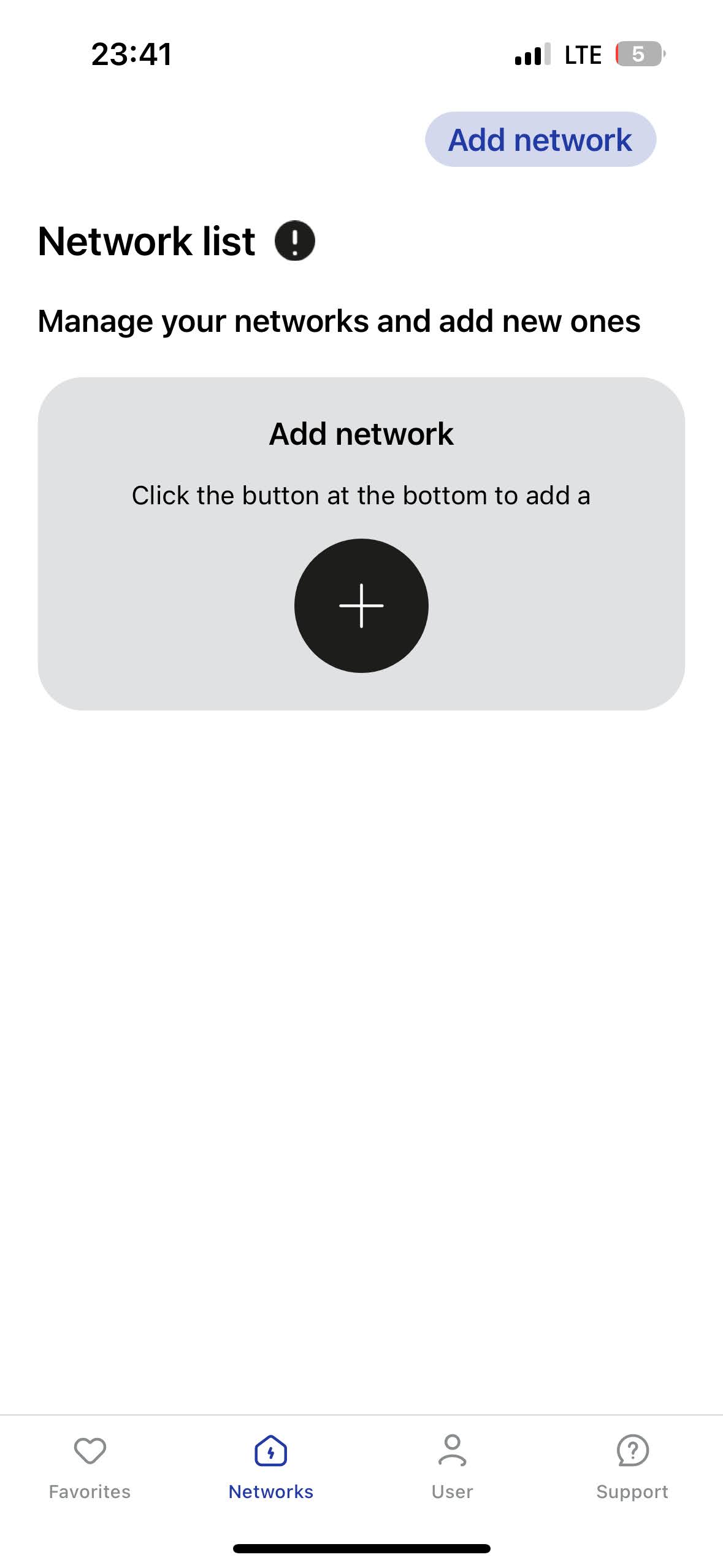

- Ajouter un réseau

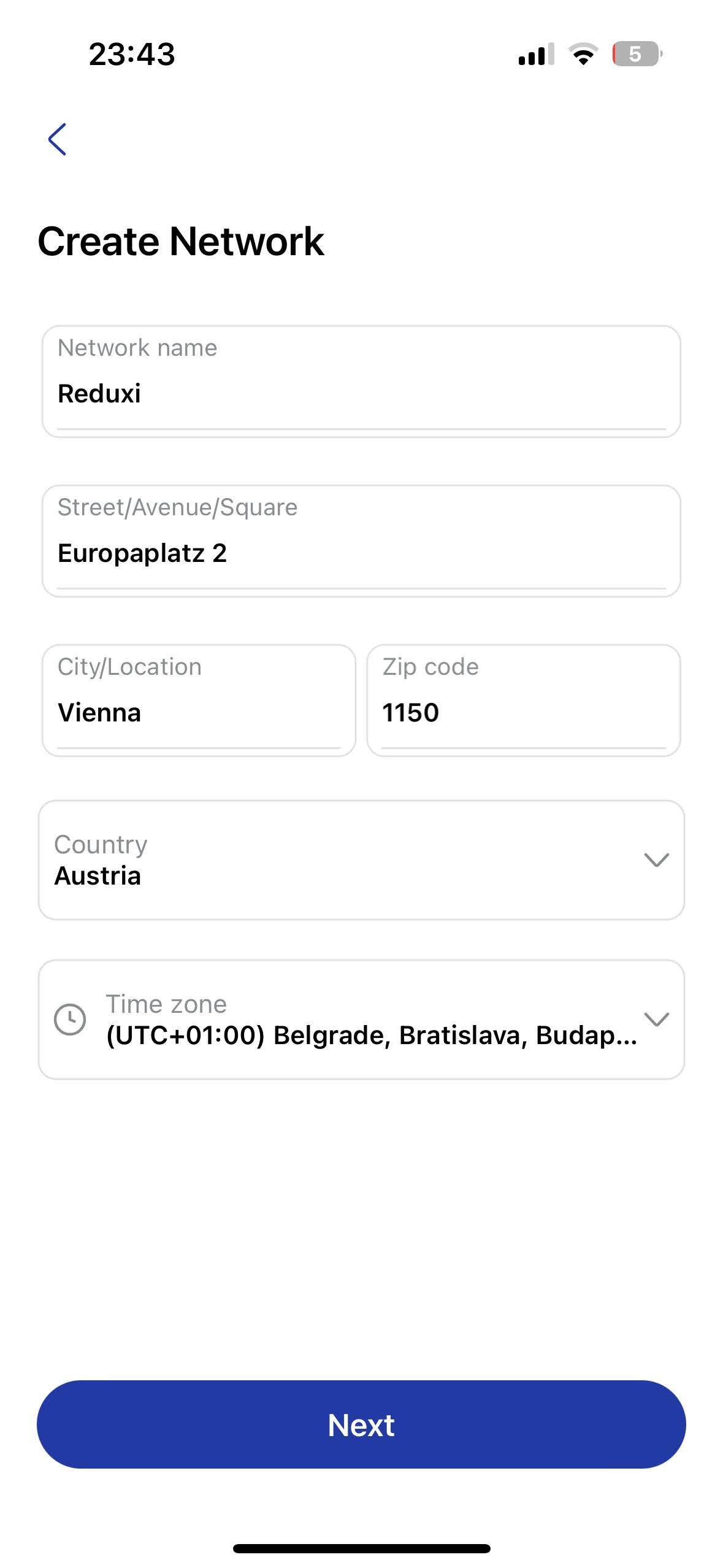

- Créer un réseau (remplir les informations nécessaires)

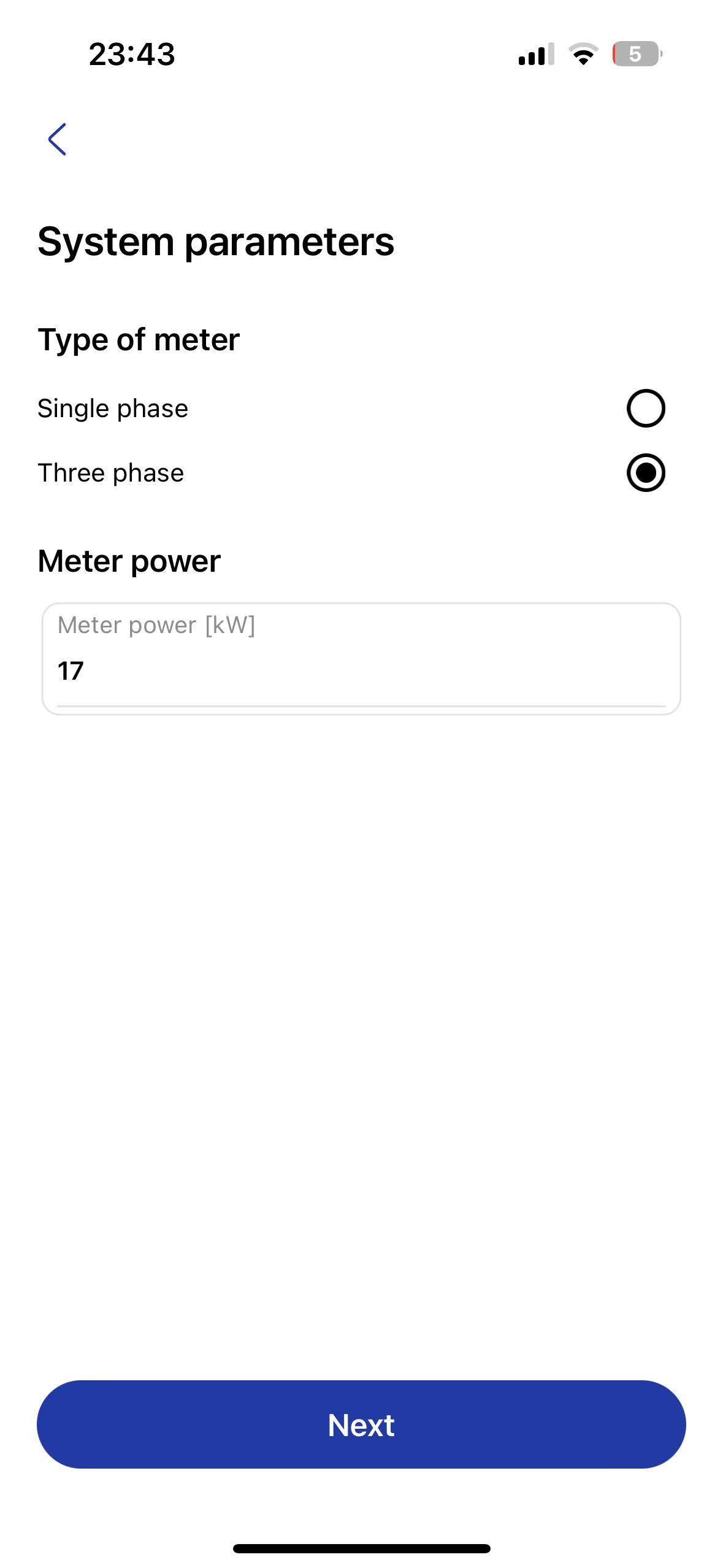

- Paramètres du système

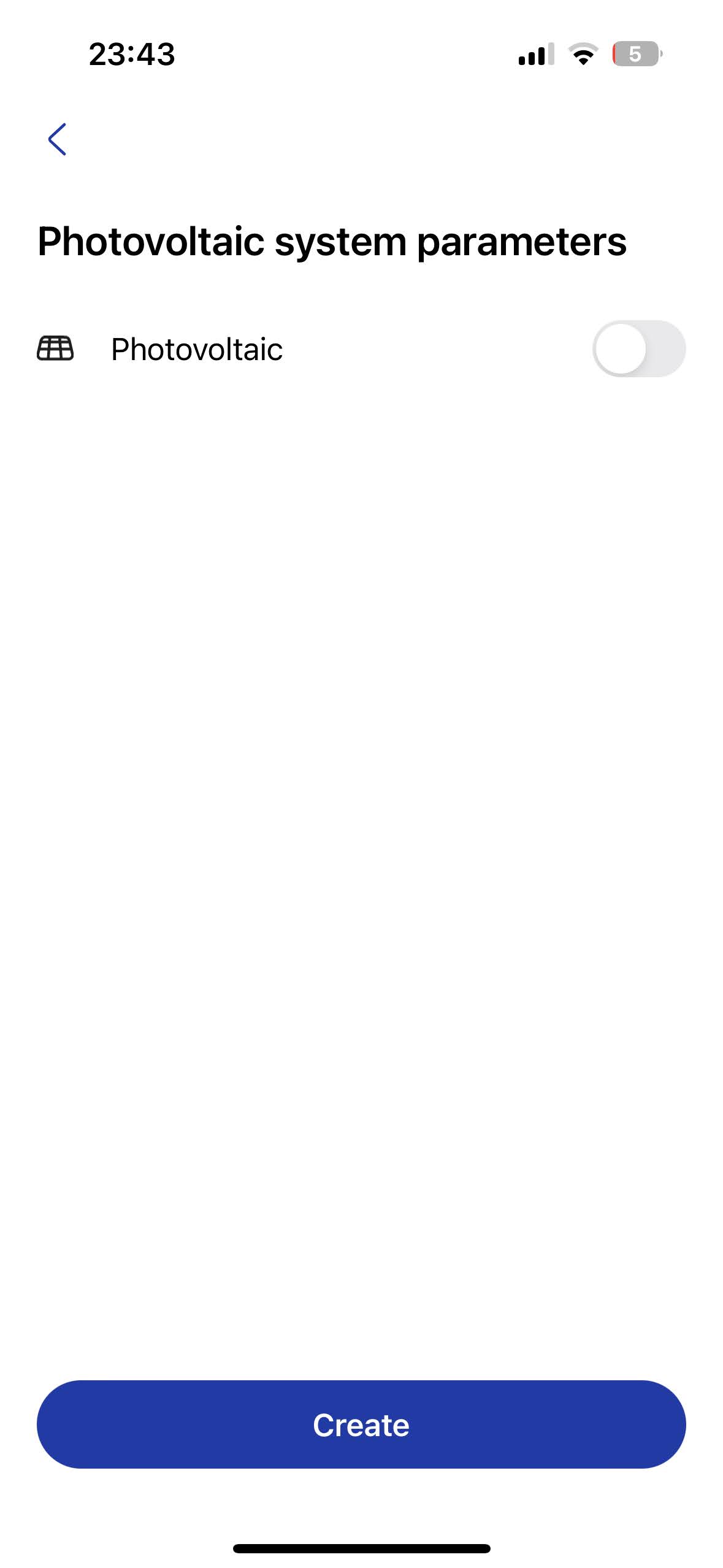

- Paramètres du système PV (si implémenté)

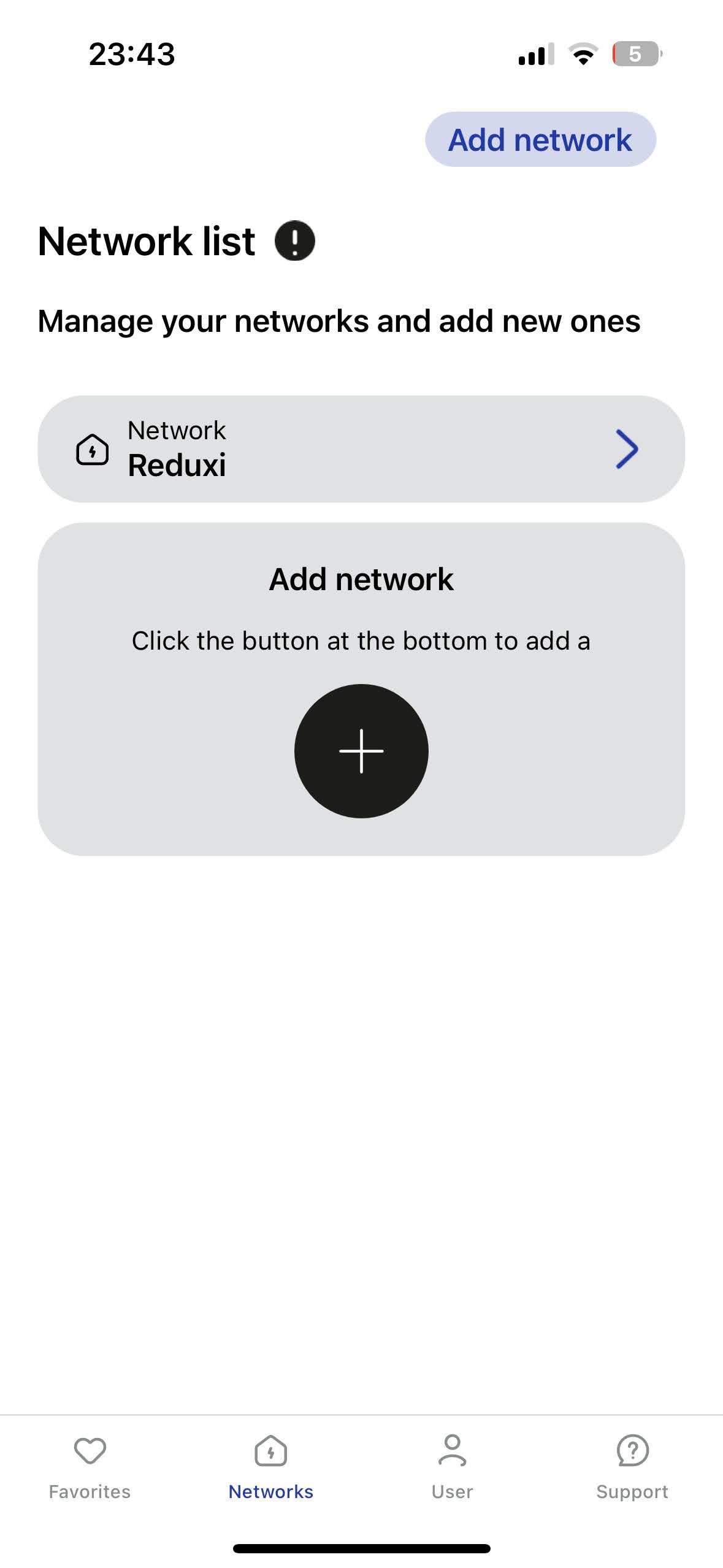

- Liste des réseaux (choisir le réseau nouvellement ajouté)

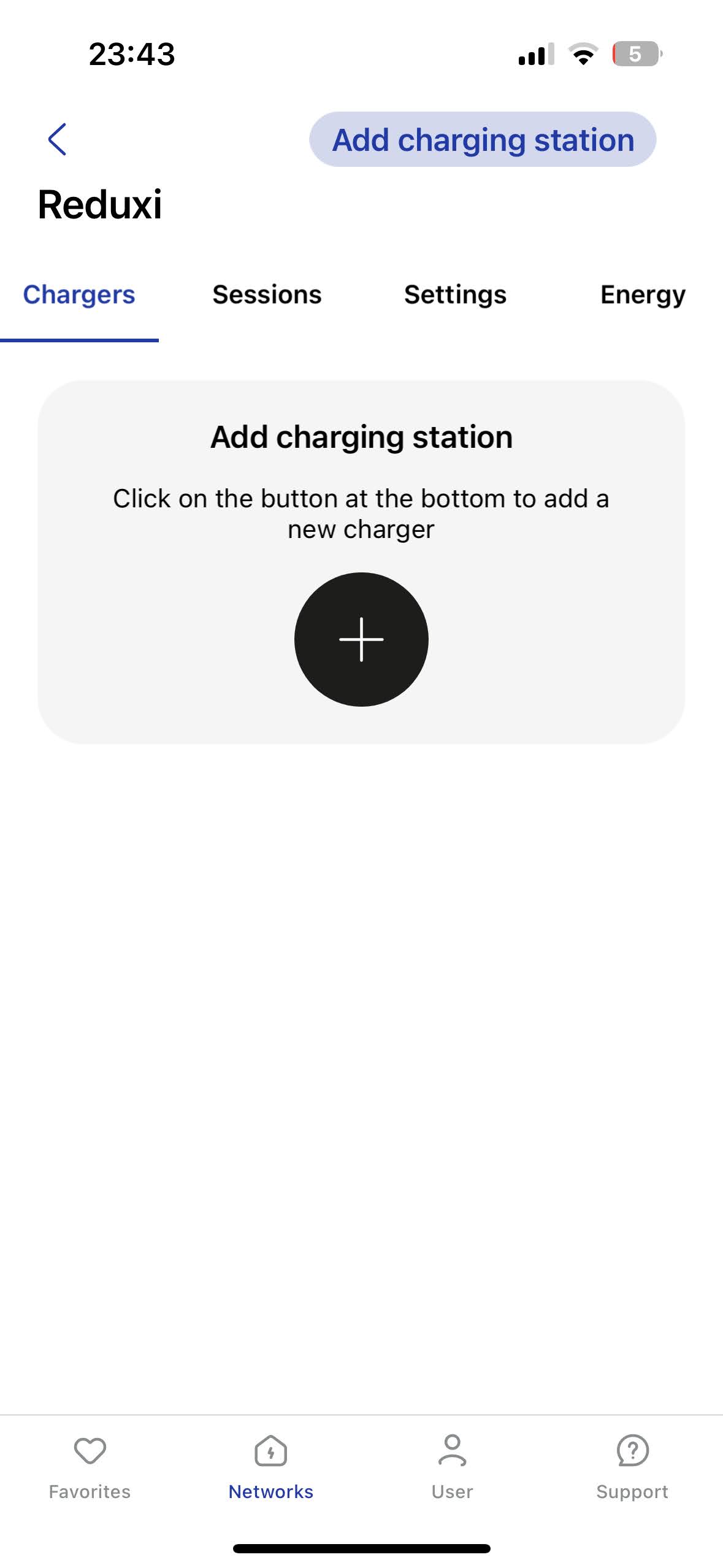

- Ajouter une borne de recharge

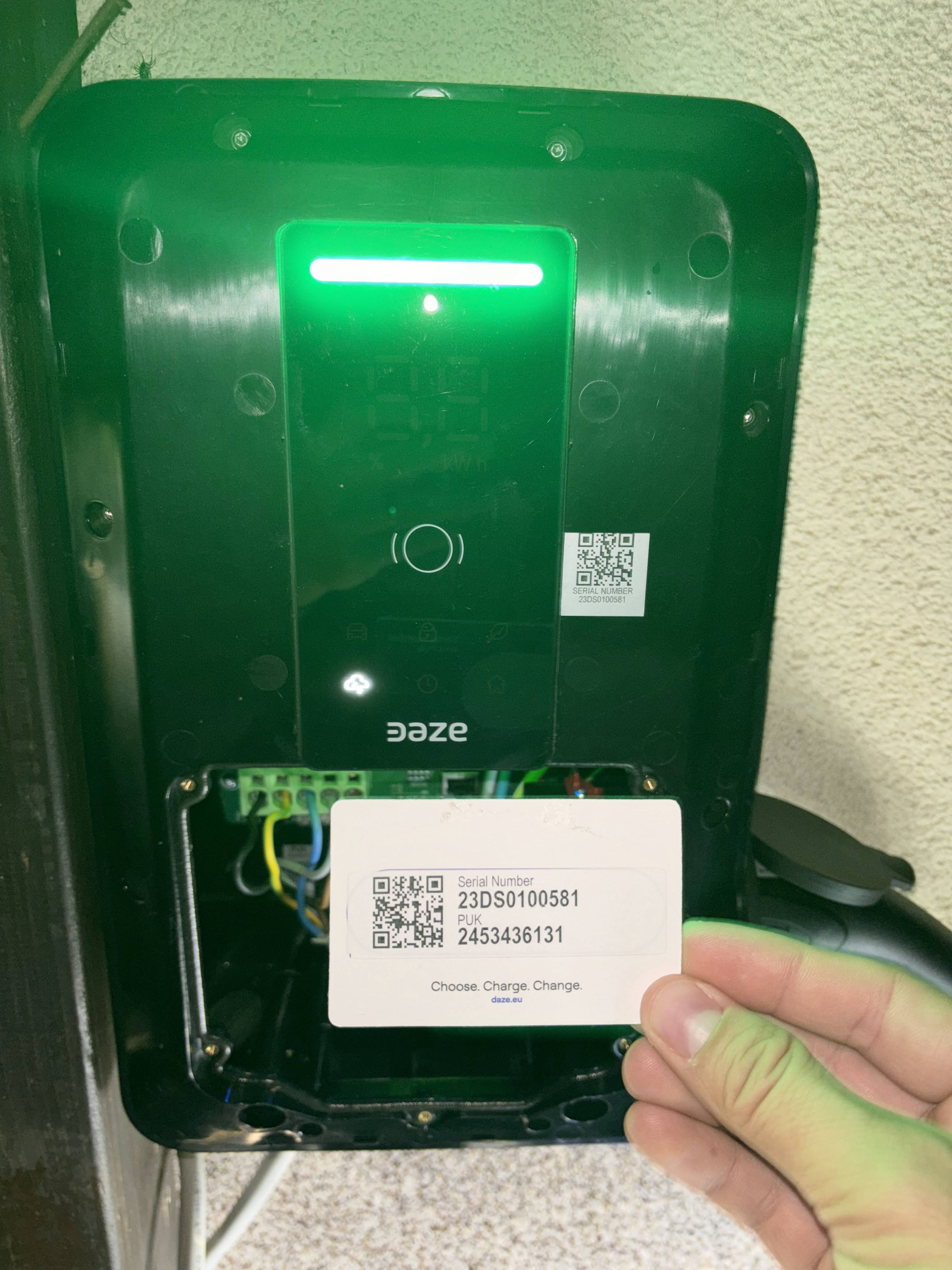

- Scannez le code QR sur la carte

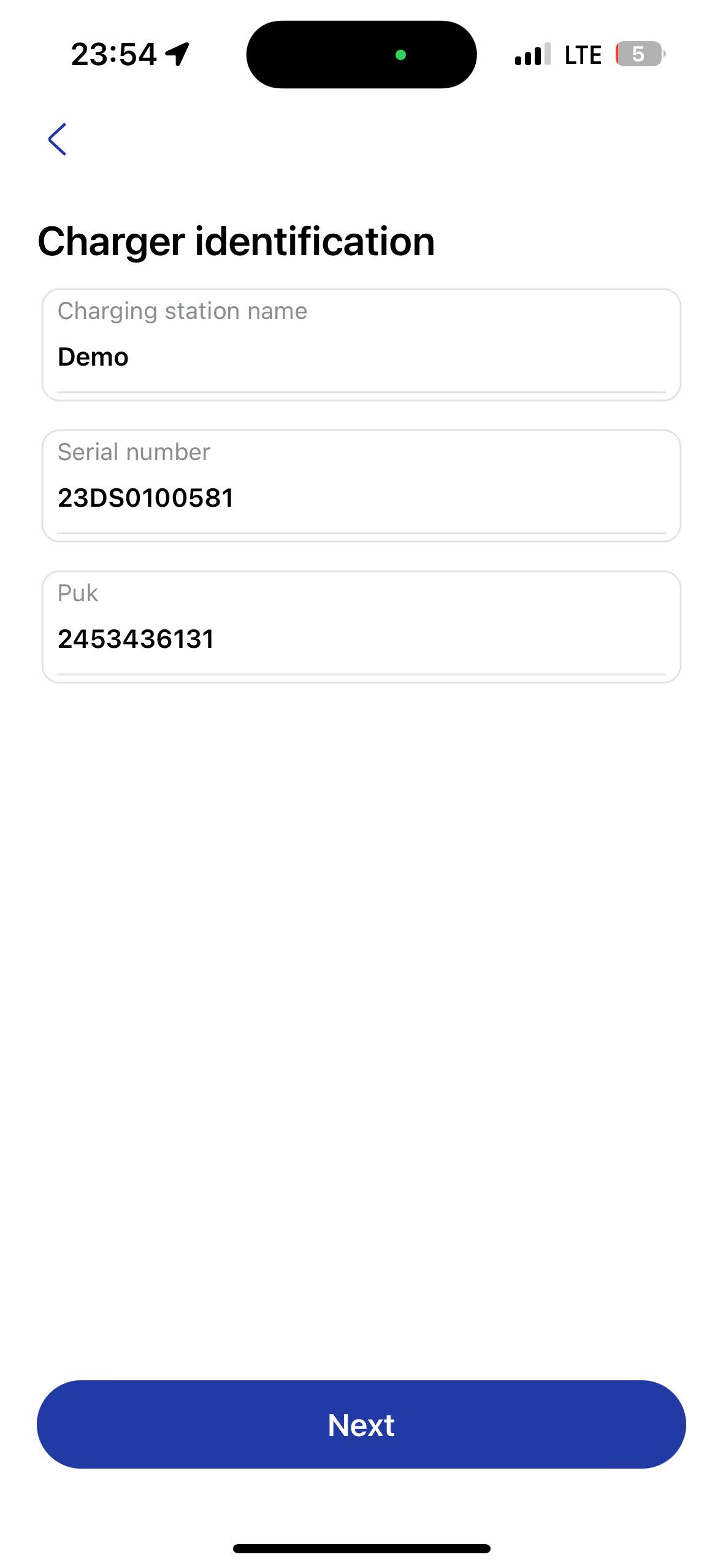

- Identification du chargeur (à partir de la carte avec code QR)

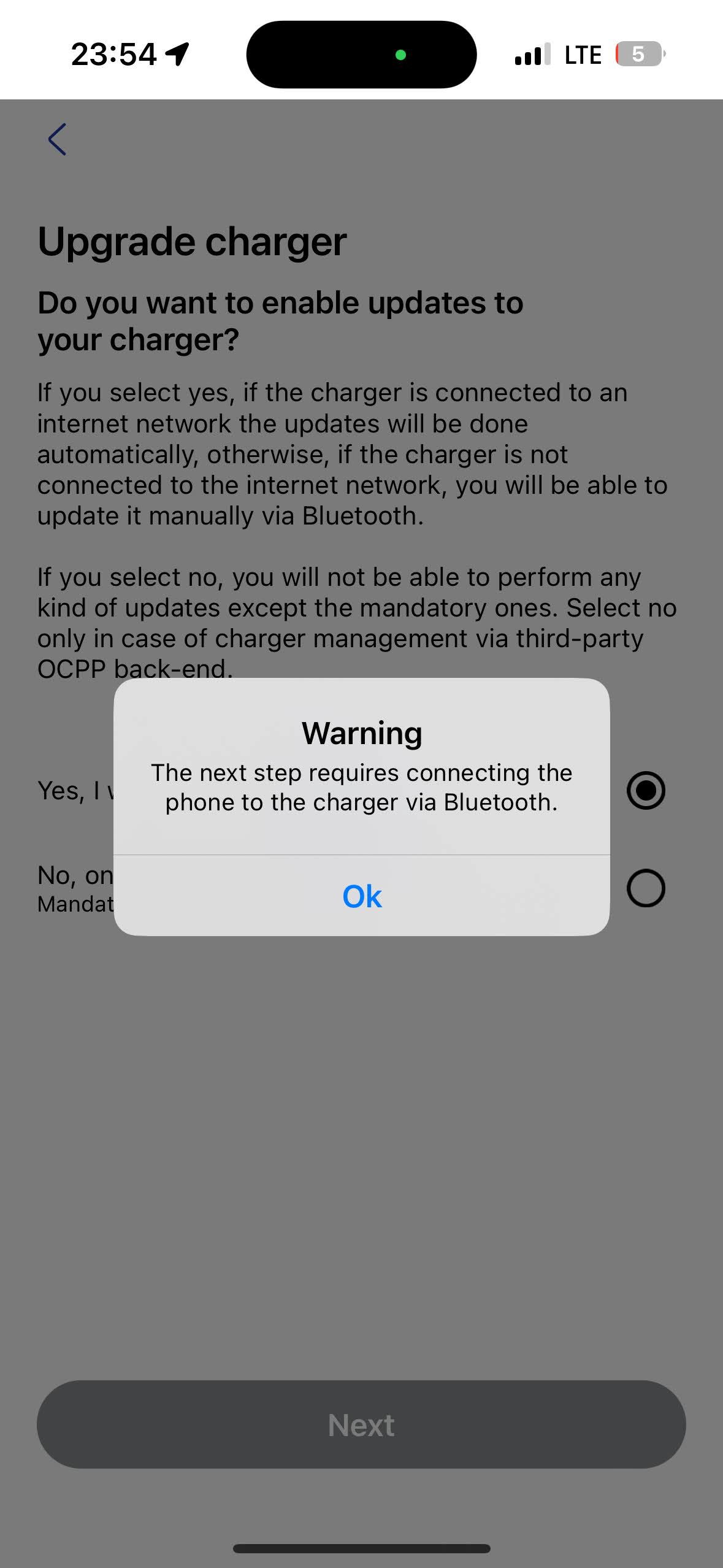

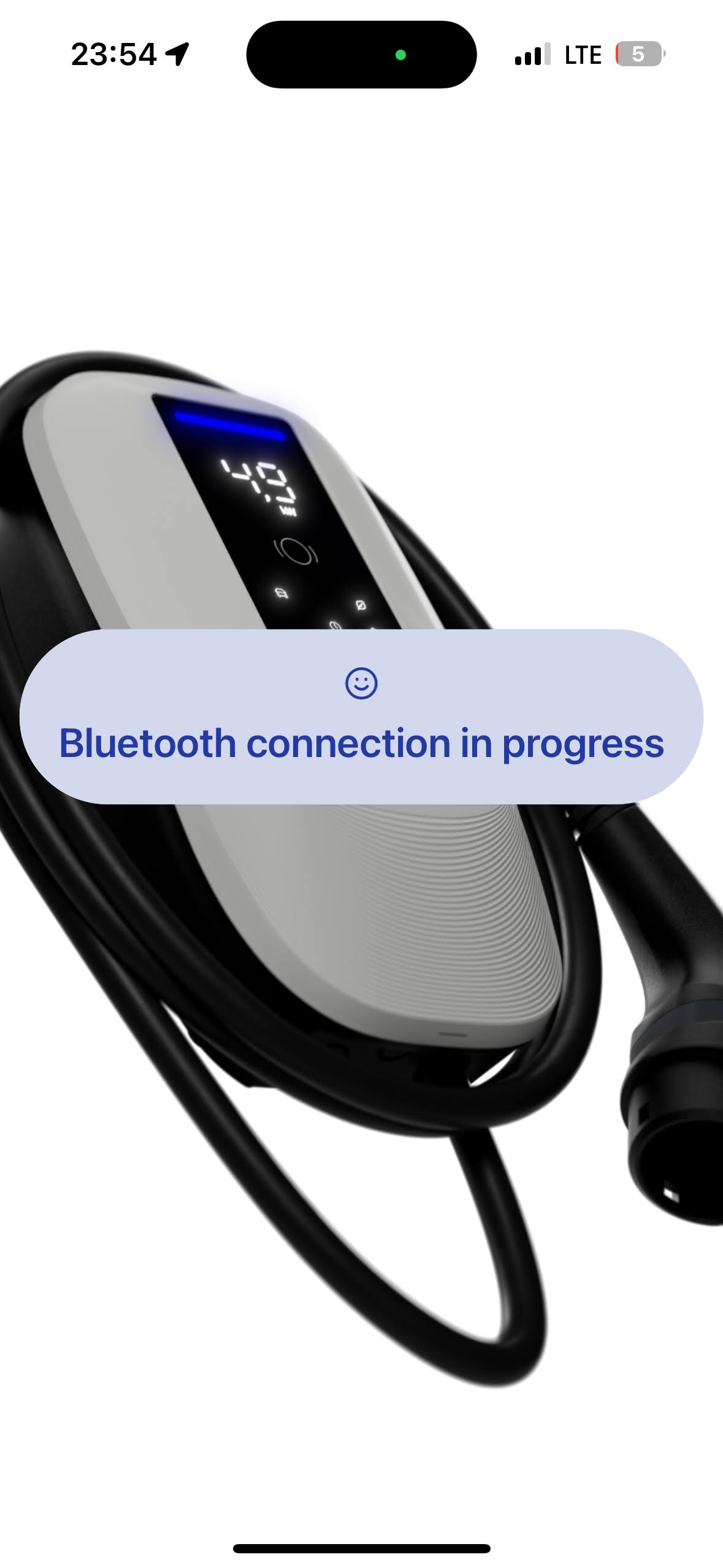

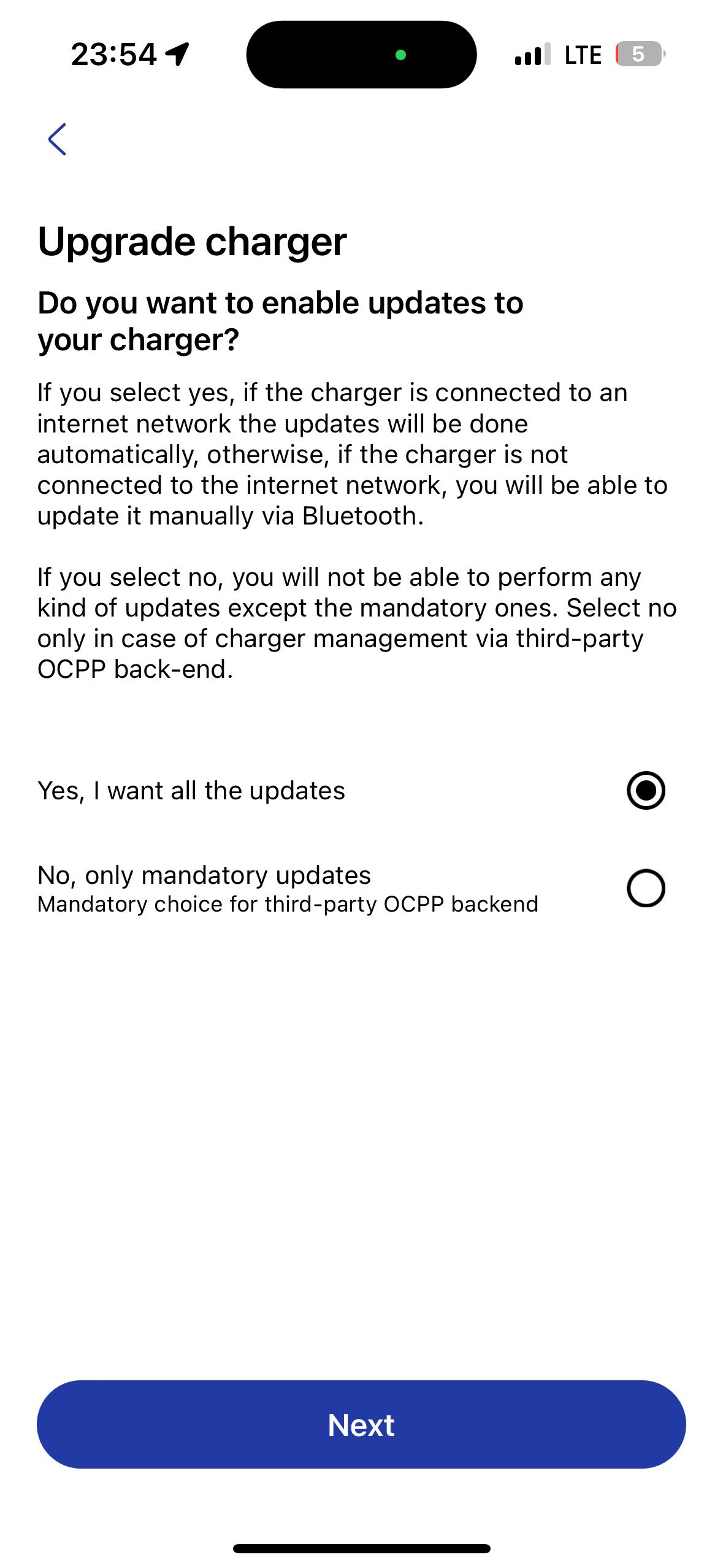

- Mettre à jour le chargeur

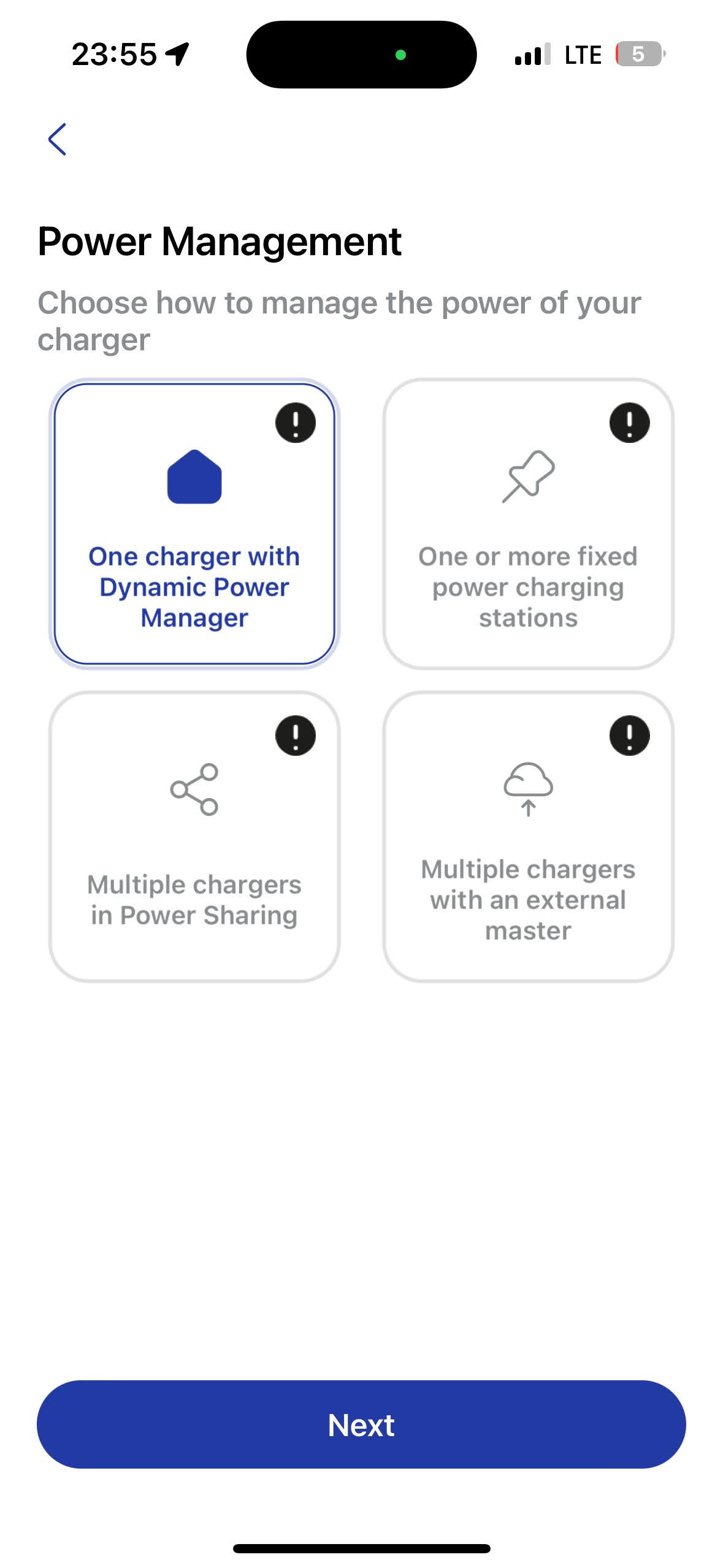

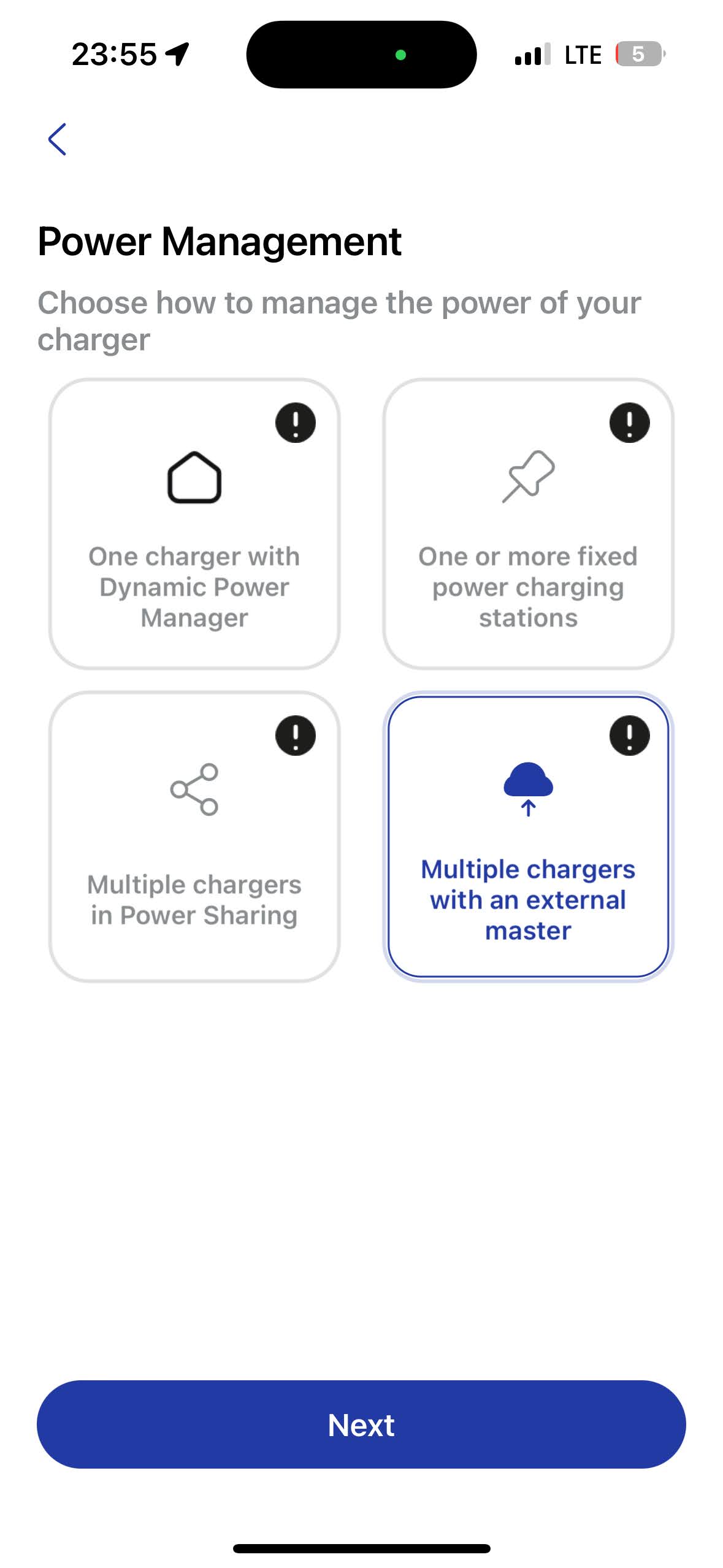

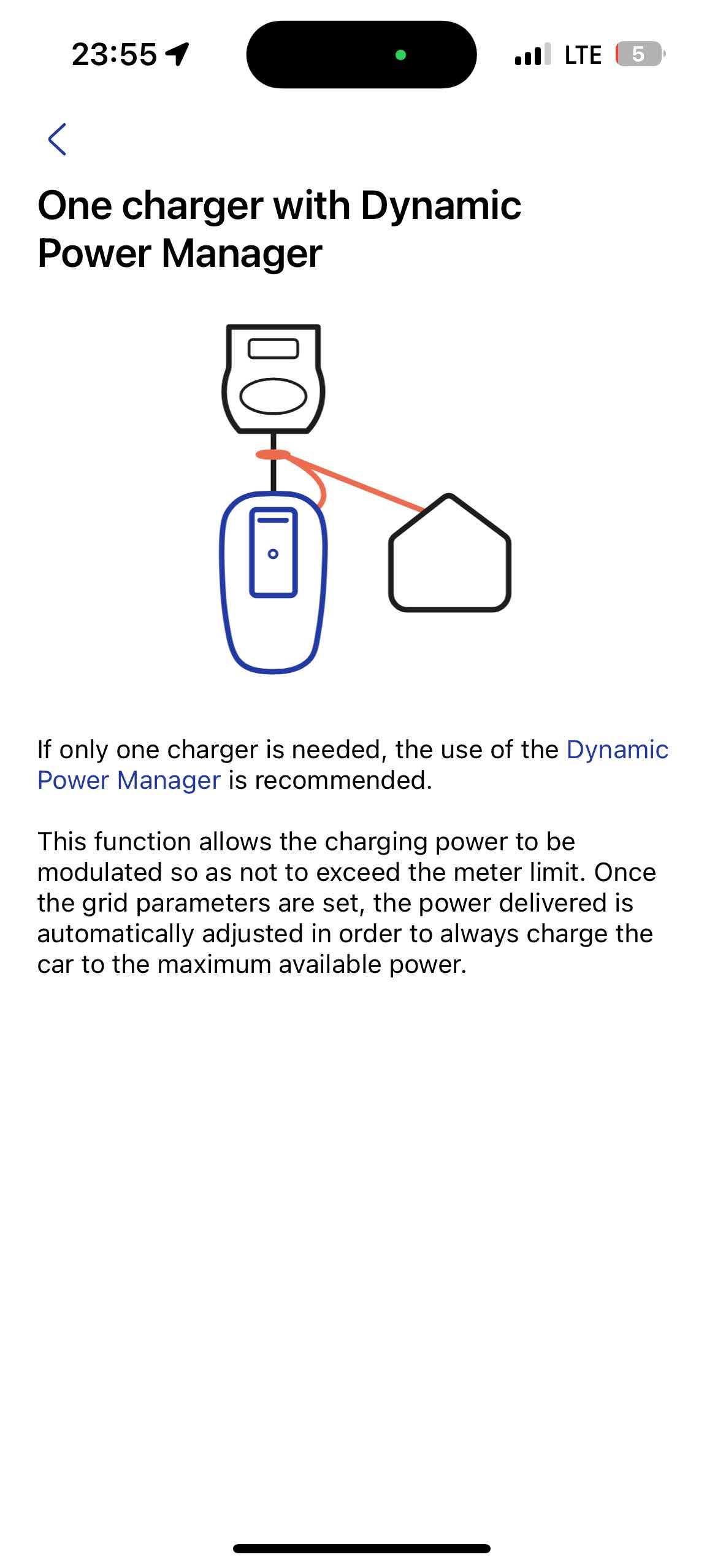

- Gestion de l'alimentation (choisissez votre option)

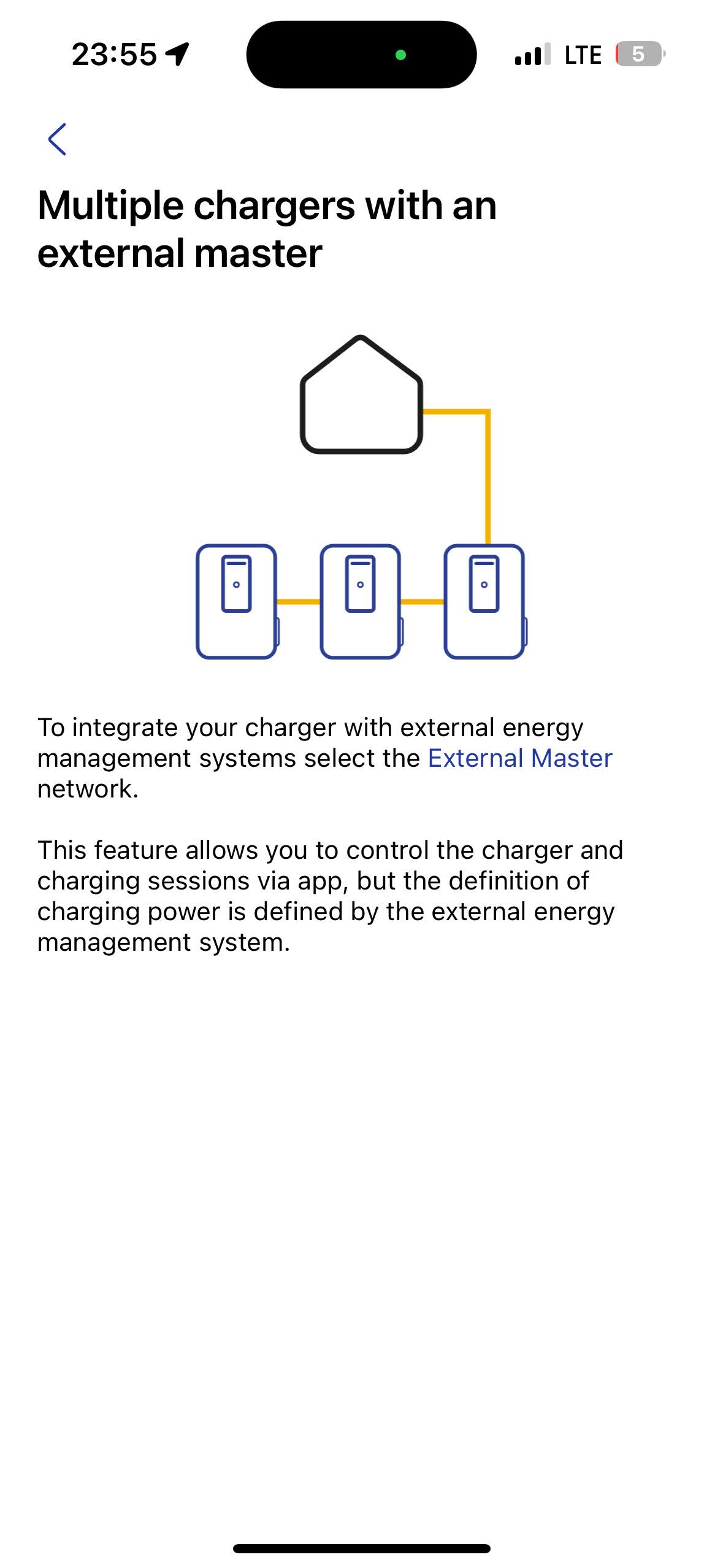

- Panneau d'information (du point précédent) pour des informations supplémentaires

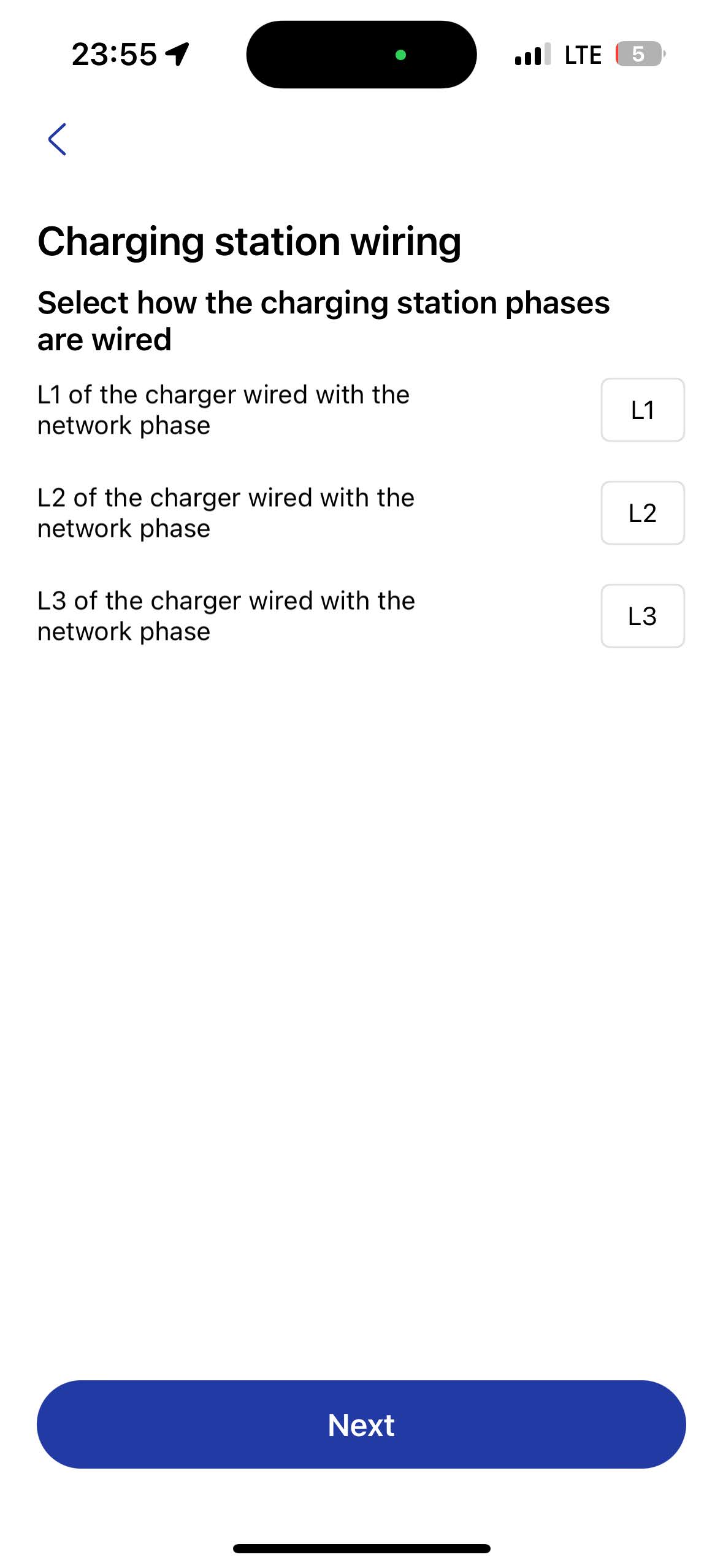

- Câblage de la borne de recharge

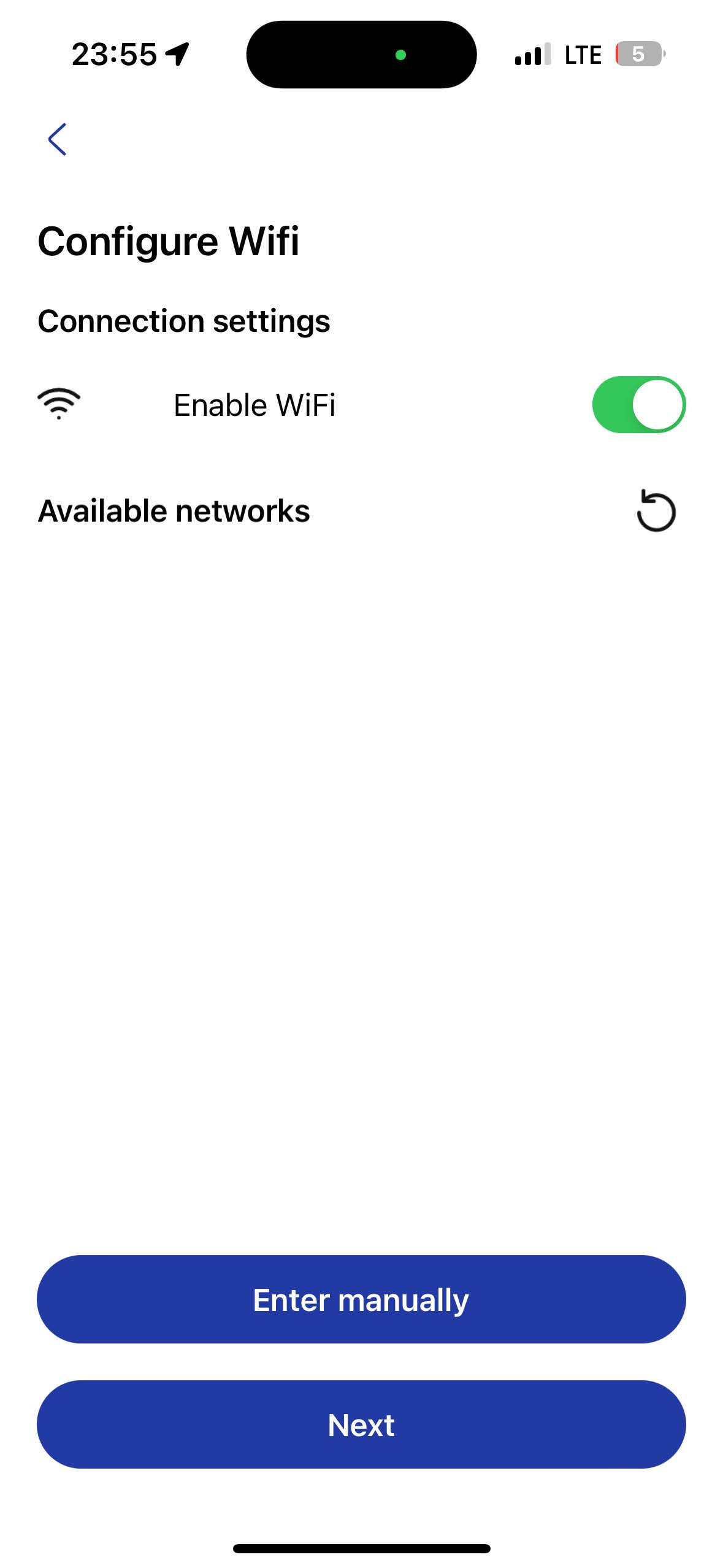

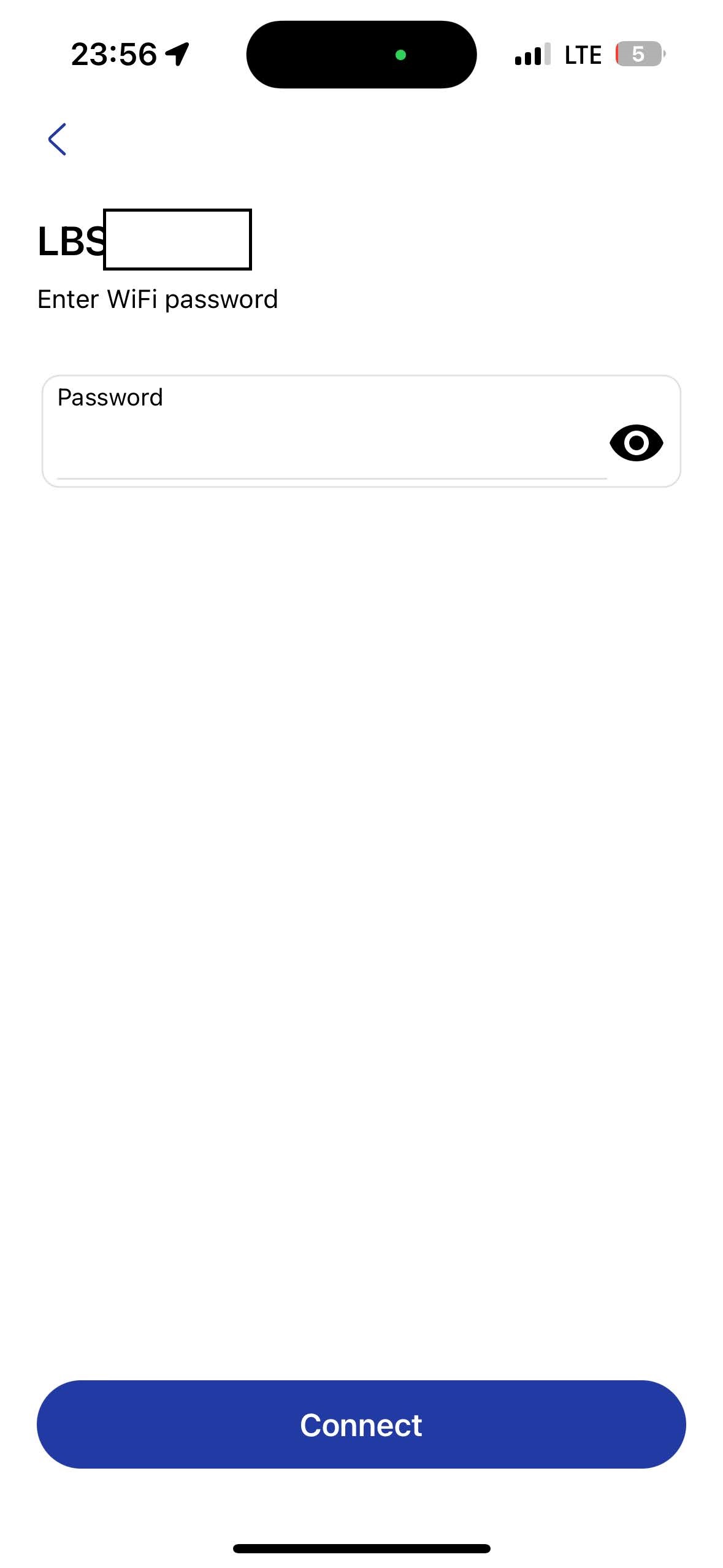

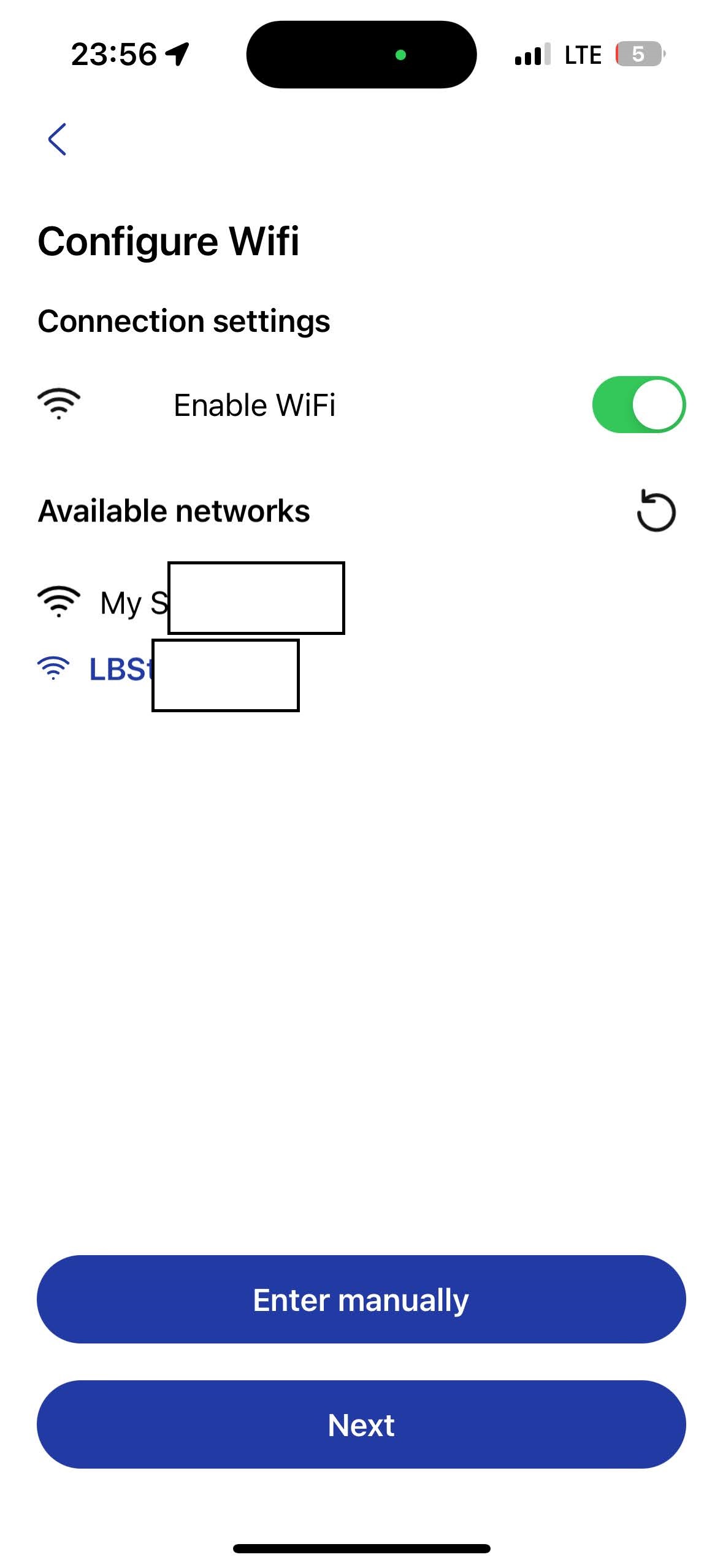

- Configurer le Wifi (choisir Wifi et se connecter au réseau Wifi et se connecter)

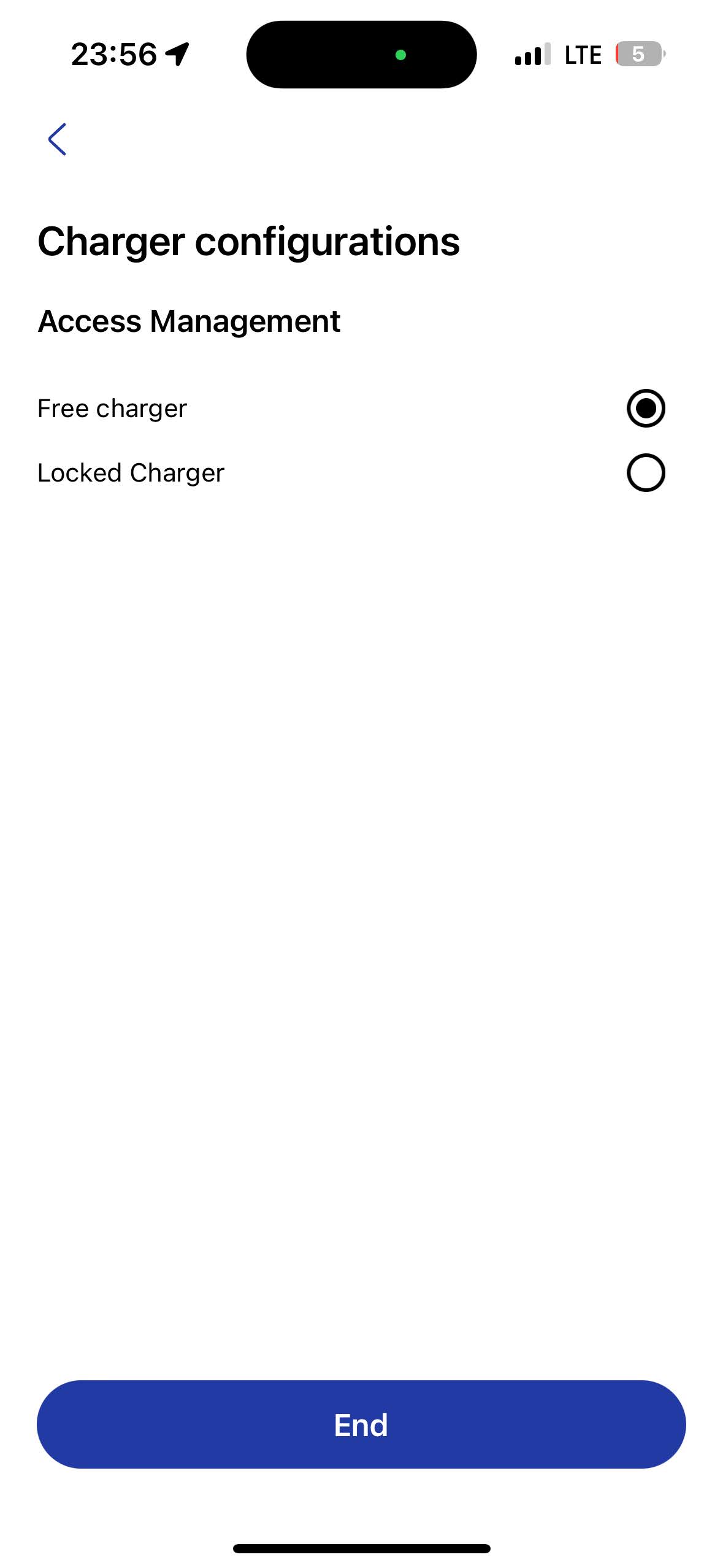

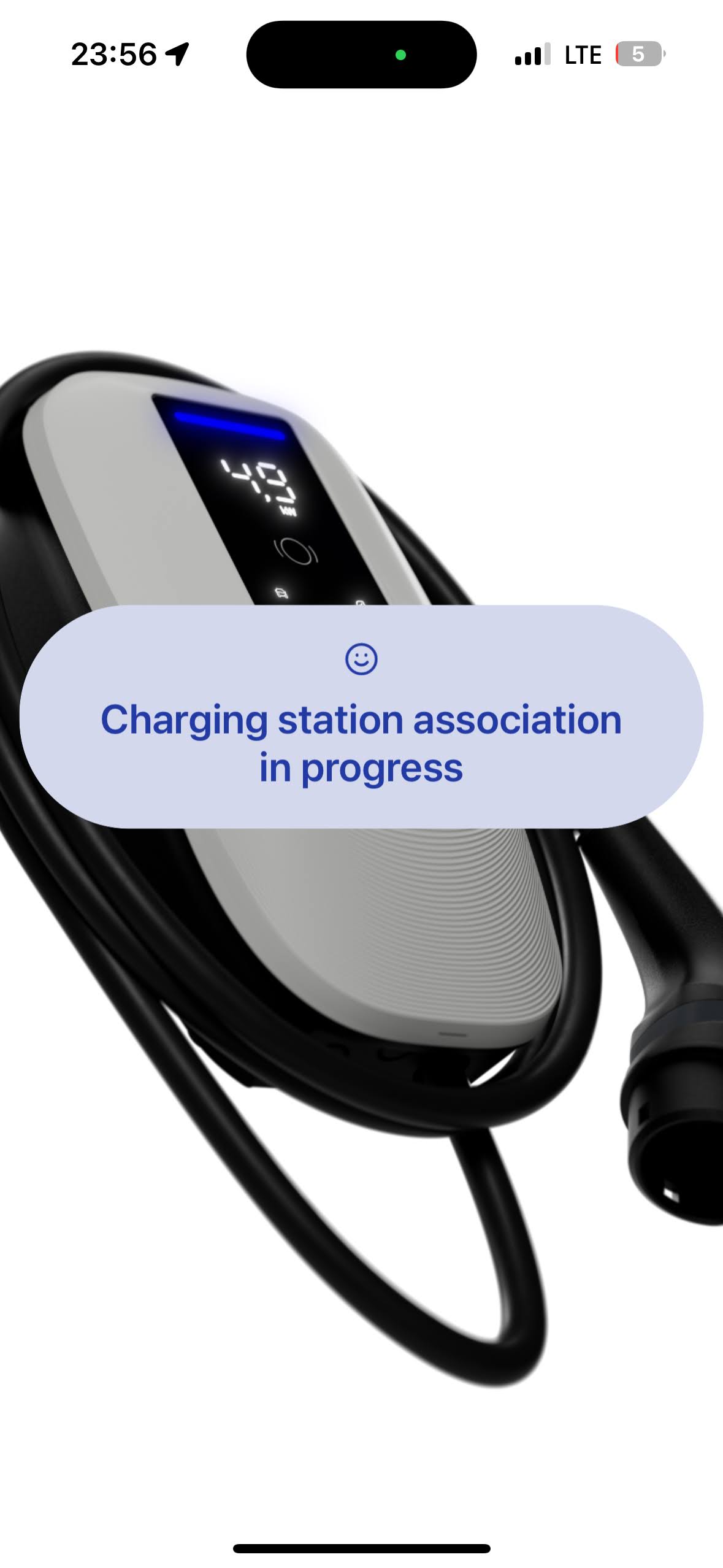

- Configurations du chargeur (étape finale)

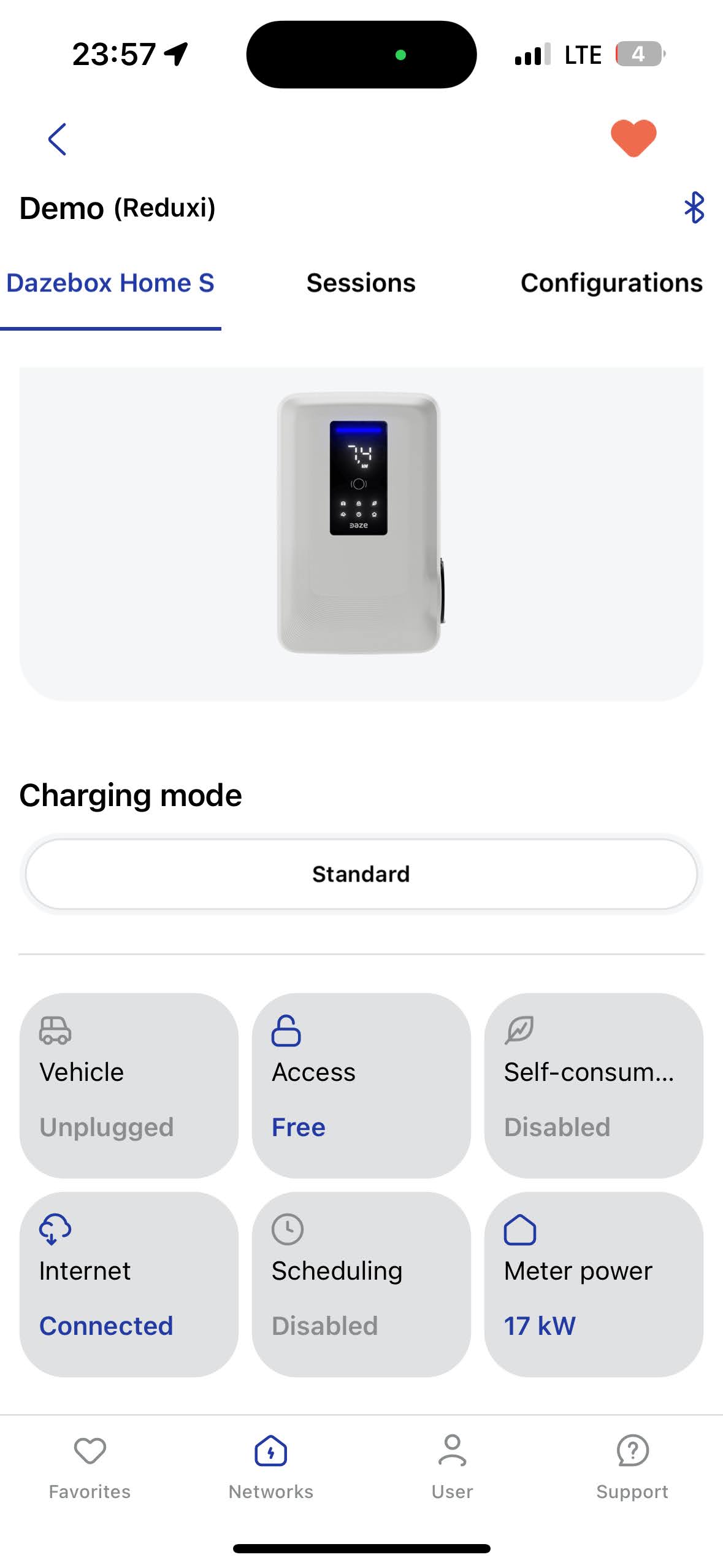

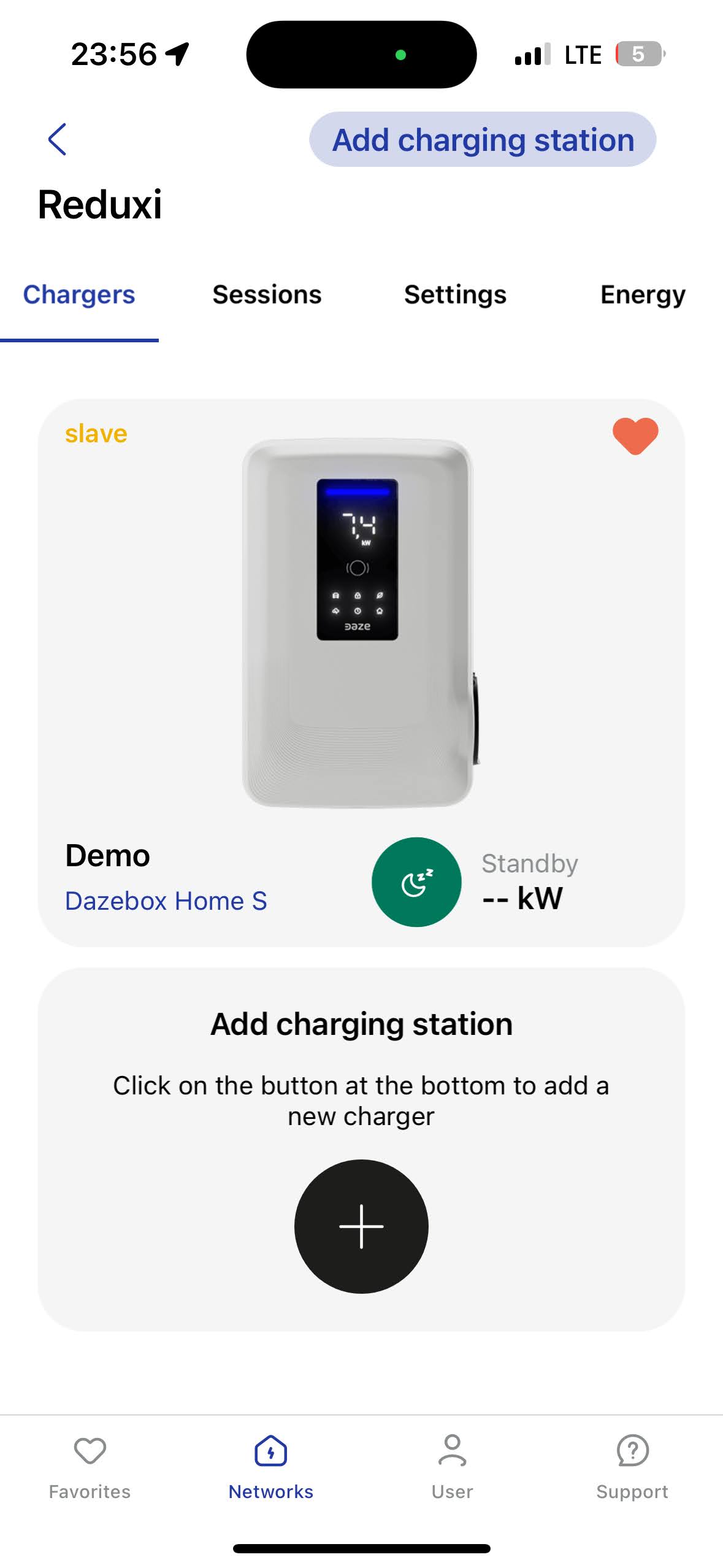

- Menu du chargeur (appareil nouvellement ajouté)

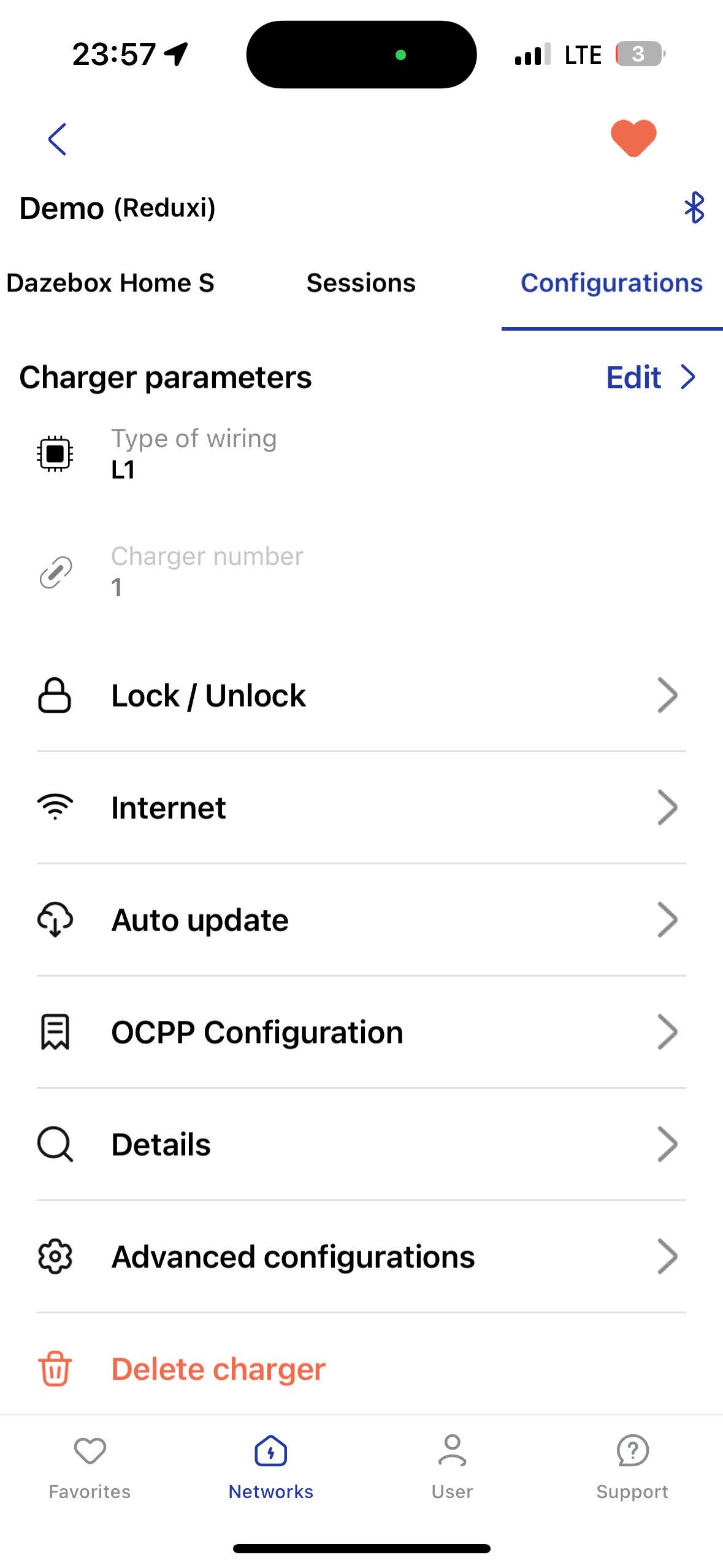

- Paramètres du chargeur (réglages supplémentaires)
2.2 Obtenir l'IP du chargeur Daze
L'application DAZE ne fournit pas d'informations directes sur l'adresse IP, elle doit donc être obtenue à partir du routeur local.
Une option pour obtenir l'adresse IP du routeur et du chargeur DAZE est d'utiliser le Advanced IP Scanner.
Une fois l'adresse IP du chargeur DAZE obtenue, il est nécessaire d'attribuer une IP statique côté routeur pour éviter toute divergence future.
3. Communication Modbus TCP/IP entre le chargeur DAZE et le contrôleur Reduxi
3.1 Ajouter un appareil (Chargeur DAZE)
Connectez-vous d'abord au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton « Ajouter un appareil ».

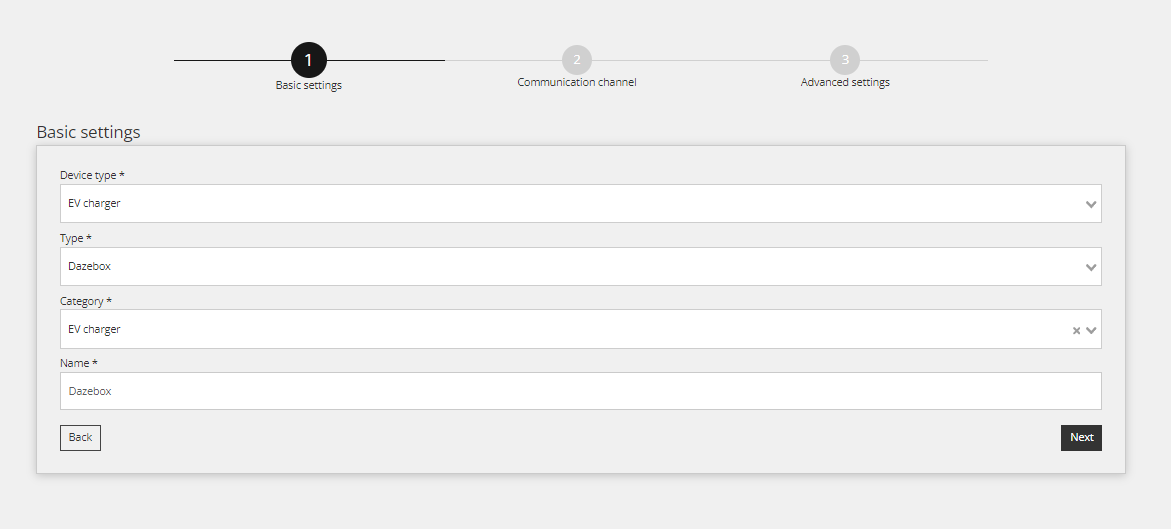

3.2 Sélectionnez l'appareil que vous souhaitez ajouter
Dans la première étape, sélectionnez les paramètres de base :
- Sélectionnez le type d'appareil : Chargeur EV,
- Sélectionnez le type : Dazebox,
- et définir le nom.

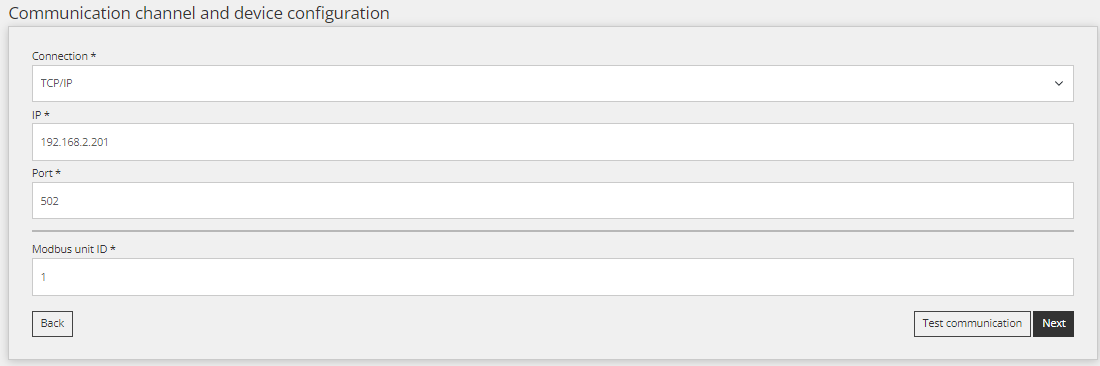

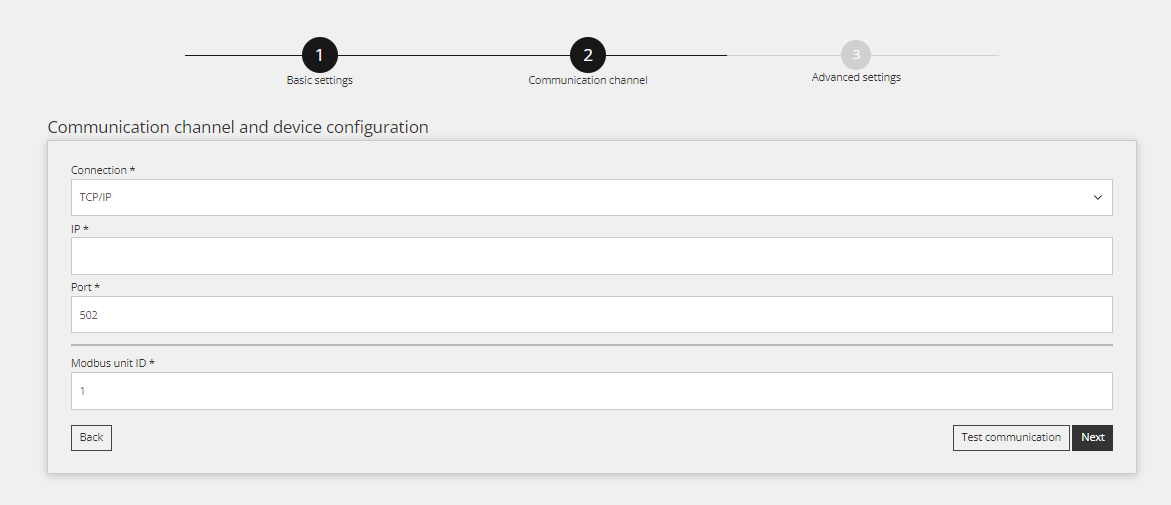

3.3 Configuration de l'appareil pour Modbus TCP/IP
La deuxième étape est utilisée pour le canal de communication, pour que la communication Modbus TCP/IP fonctionne correctement. Tout d’abord, remplissez l’IP obtenue à partir du point 2.2 et définissez l’ID Modbus, qui par défaut est défini sur 1.
3.4 Communication de test
Pour garantir que la communication Modbus TCP/IP est établie, un test de communication peut être effectué via le bouton « Tester la communication » situé en bas à droite après tous les champs du canal de communication.
Il existe trois cas différents de réponse de communication.

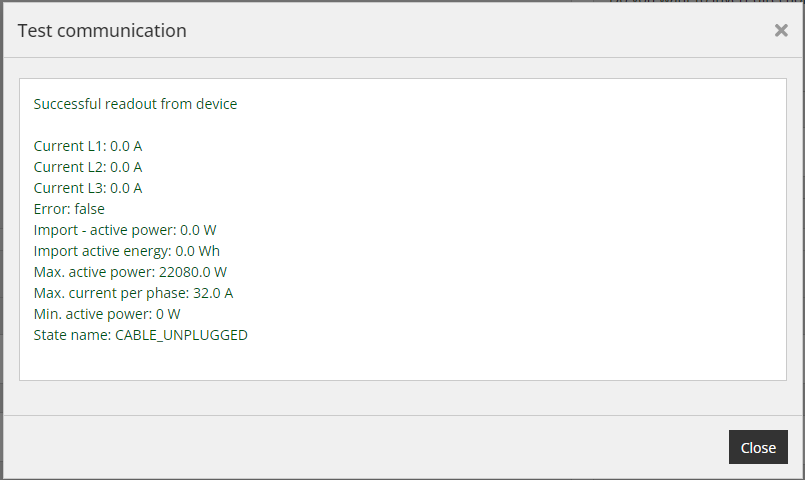

Cas 1 : La communication fonctionne correctement en lisant :

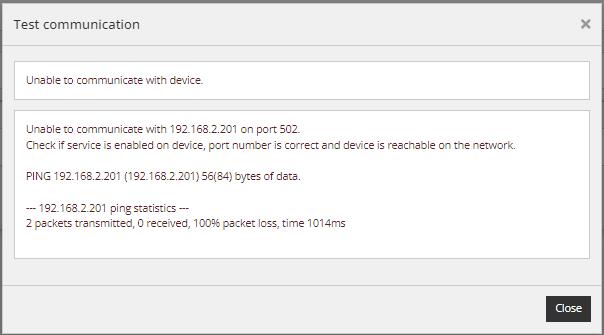

Cas 2 : Impossible de communiquer avec l'appareil sur IP = 192.168.2.201, l'IP de l'appareil est différente :

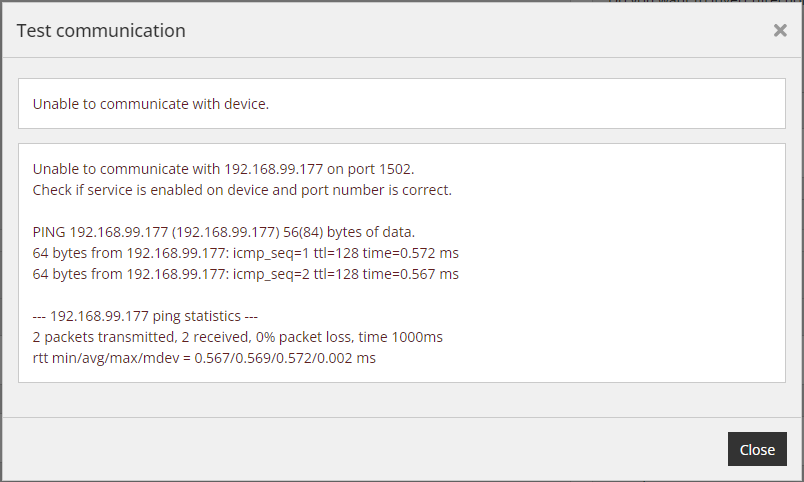

Cas 3 : Le port choisi n'est pas correct, vérifiez le port pour Modbus TCP/IP :
3.5 Paramètres par défaut
Remplissez les paramètres avancés et choisissez les paramètres affichés dans l'image ci-dessous. Les paramètres peuvent varier en fonction des besoins de localisation. Une fois que vous avez terminé, cliquez sur le bouton « Terminé » sur votre écran.
3.6 Lectures de l'appareil
Le but de ce point est de montrer comment vérifier les lectures de l'appareil. Cela se fait sous « Appareil/Dernière mesure ».
Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé via l'application cloud Reduxi.
