Les stratégies Reduxi permettent l'exécution DLM à tous les niveaux de l'installation, garantissant protection et flexibilité tout en contribuant à une réduction significative des coûts.
1. Introduction
Avec le besoin croissant de DLM (gestion dynamique de charge) multi-niveaux, le système Reduxi permet dans le cadre de stratégies d'assurer la limitation à chaque niveau de l'installation, c'est-à-dire de protéger les éléments électriques de chaque alimentation contre les dommages.
2. Protection DLM à plusieurs niveaux
L’obtention d’une protection à plusieurs niveaux dépend entièrement de l’installation spécifique sur le site. Pour chaque nouveau niveau d’aliment(s), une stratégie adaptée doit être définie pour garantir que toutes les conditions de sécurité pour un contrôle adéquat soient respectées.
2.1 Exemple de DLM multi-niveaux dans le système Reduxi
Deux exemples seront présentés et sont les plus couramment utilisés dans la pratique.
2.1.1 Cas du compteur intelligent du réseau principal

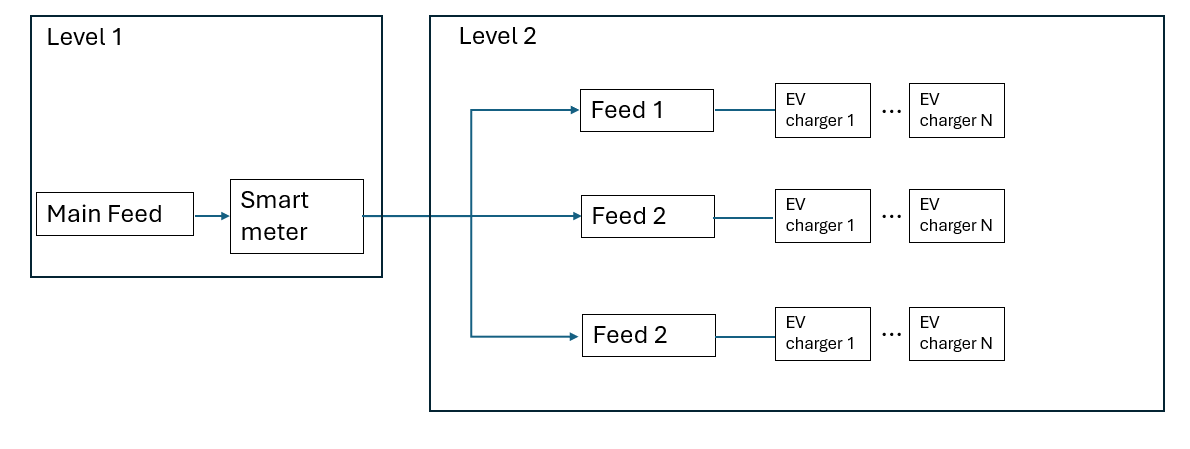

Un exemple est donné où les schémas d'une installation à deux niveaux sont donnés sous :
Dans cet exemple, les mesures du compteur intelligent sont prises au niveau de l'alimentation principale, avec un seul compteur intelligent détectant et mesurant la consommation de l'ensemble du bâtiment. Pour les alimentations secondaires de niveau deux, les mesures sont obtenues (calculées) directement à partir des chargeurs de véhicules électriques individuels, la somme de la puissance de chaque chargeur de véhicule électrique agissant comme un compteur intelligent « virtuel » pour cette alimentation. Veuillez noter (important !)que cette approche n'est valable que lorsque l'alimentation est exclusivement connectée aux chargeurs de véhicules électriques. Dans le cas contraire, les mesures seront inexactes.
Comment définir des stratégies pour cet exemple :
- Tout d'abord, il faut définir une stratégie générale, incluant le compteur intelligent et tous les chargeurs :
Dans Reduxi Configurator dans le cadre de Stratégies pour le contrôleur Reduxi , définissez les appareils contrôlés (chargeurs de véhicules électriques) et l'appareil de mesure (compteur intelligent) :

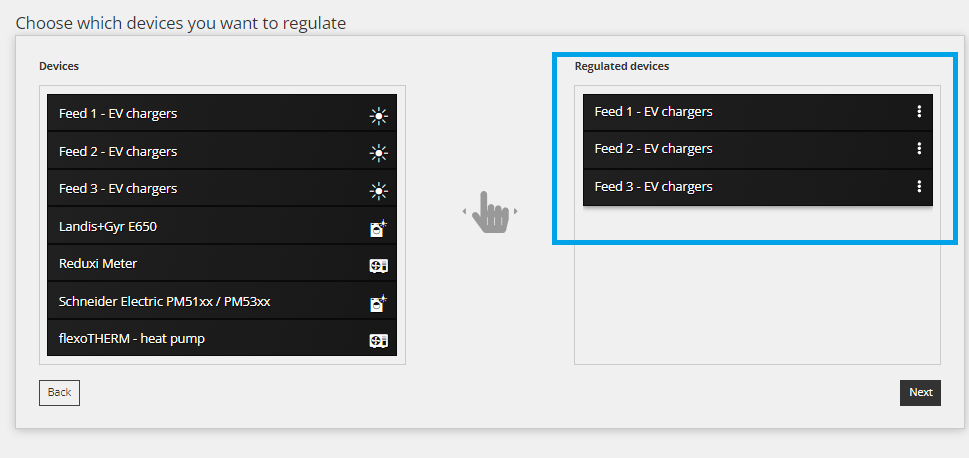

Appareil contrôlé (tous les chargeurs de véhicules électriques) :

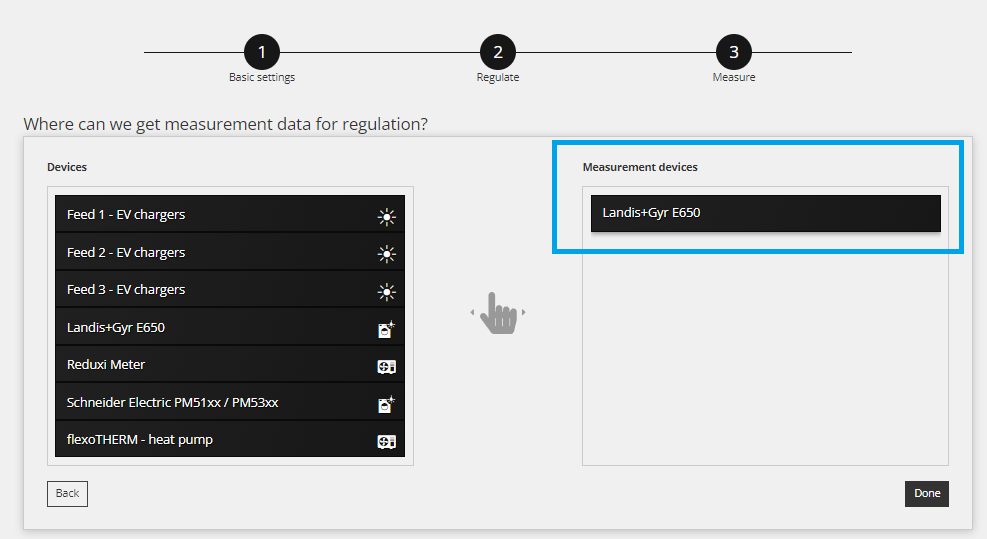

Appareil de mesure (compteur intelligent) :

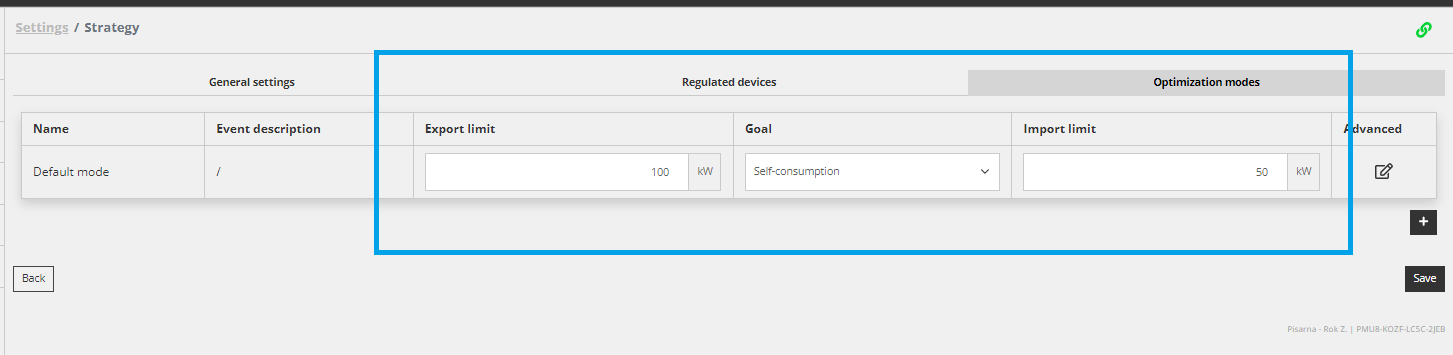

Définir une limite d'exportation/importation pour la stratégie générale :
Avec la définition de la stratégie, le cas général est couvert et le contrôleur Reduxi calculera le point de consigne pour les véhicules électriques individuels en respectant les principales limitations du réseau.
- Deuxièmement, une stratégie spécifique doit être définie pour chaque flux individuel :
Dans Reduxi Configurator dans le cadre de Stratégies pour le contrôleur Reduxi , définissez le périphérique contrôlé (chargeurs EV de l'alimentation 1) et le périphérique de mesure (chargeurs EV sur l'alimentation 1) :

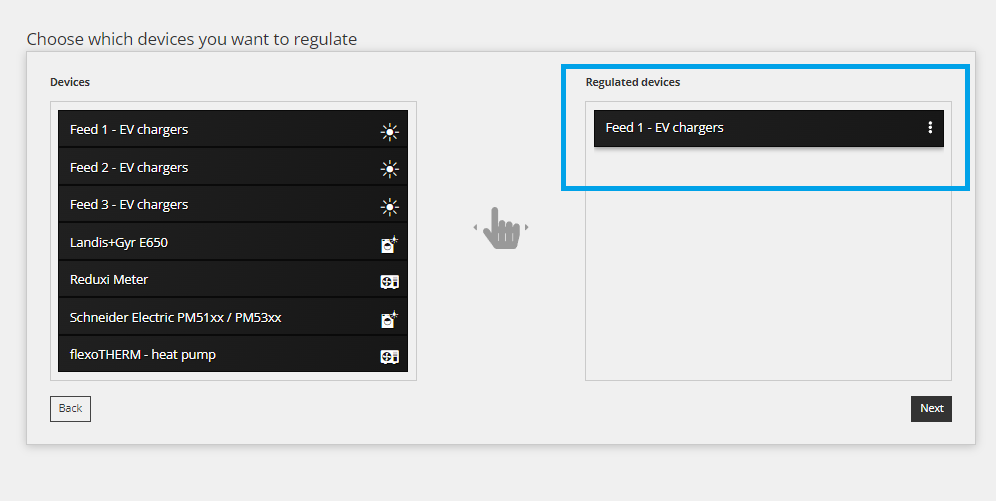

Appareil contrôlé (chargeurs EV pour alimentation 1) :

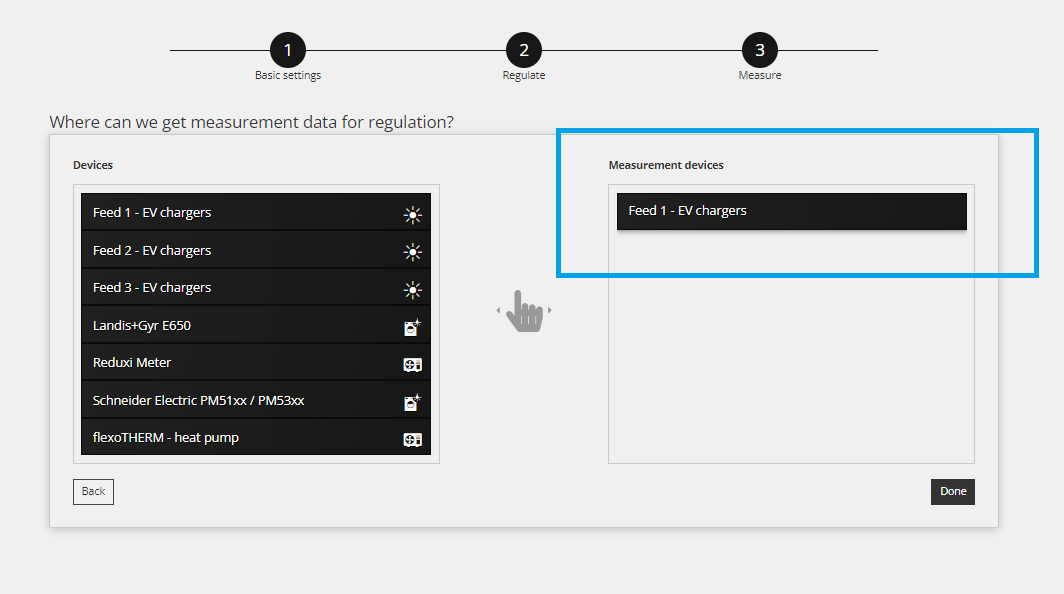

Appareil de mesure (chargeurs EV pour alimentation 1) :

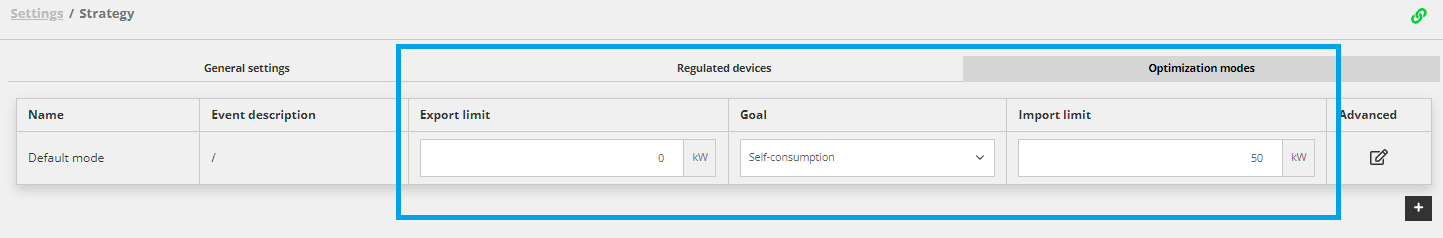

Définissez une limite d'exportation/importation pour la stratégie de flux spécifique, si nécessaire :
La même procédure doit être appliquée aux flux 2 et 3, ce qui donne un total de quatre stratégies définies. Grâce à cela, le système Reduxi disposera de toutes les informations nécessaires pour exécuter DLM en toute sécurité. Veuillez noter que pour chaque chargeur EV, le contrôleur Reduxi calculera en temps réel deux points de consigne, dérivés de la stratégie individuelle qui inclut le chargeur EV respectif. Le contrôleur Reduxi prendra toujours le point de consigne inférieur , assurant ainsi une protection maximale.
2.1.2 Cas des compteurs intelligents de niveau inférieur

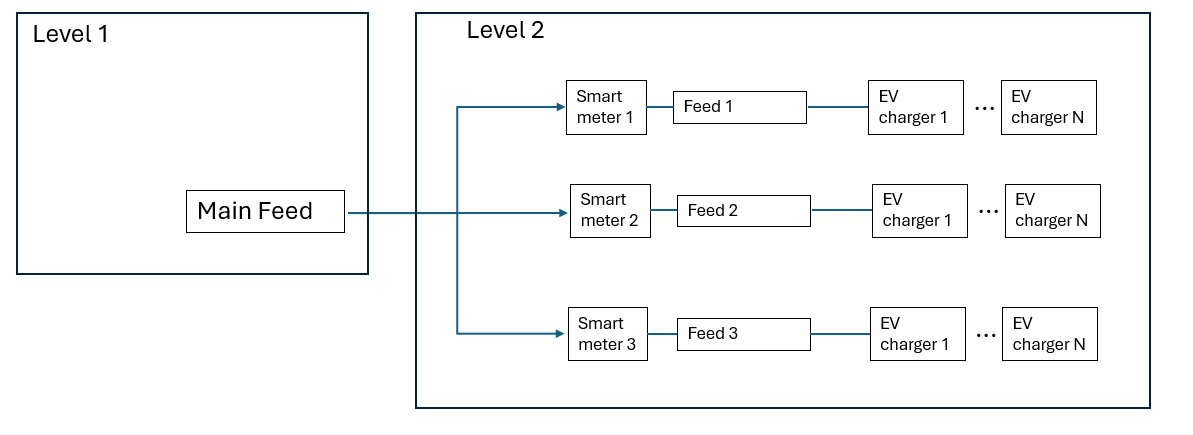

Un exemple est donné où les schémas d'une installation à deux niveaux sont donnés sous :
Dans cet exemple, les mesures des compteurs intelligents sont prises au niveau des flux de niveau inférieur, avec trois compteurs intelligents détectant et mesurant la consommation d'aliments individuels. Pour obtenir (calculer) les mesures d'alimentation principales, les consommations d'alimentation inférieures sont additionnées, agissant comme un compteur intelligent de réseau « virtuel ».
Comment définir des stratégies pour cet exemple :
- Tout d’abord, une stratégie générale doit être définie, comprenant un compteur intelligent « virtuel » ainsi que trois compteurs intelligents de bas niveau et tous les chargeurs de véhicules électriques.
Dans Reduxi Configurator dans le cadre de Stratégies pour le contrôleur Reduxi , définissez l'appareil contrôlé (tous les chargeurs EV) et l'appareil de mesure (compteur intelligent « virtuel ») :
Appareil contrôlé (tous les chargeurs de véhicules électriques) :

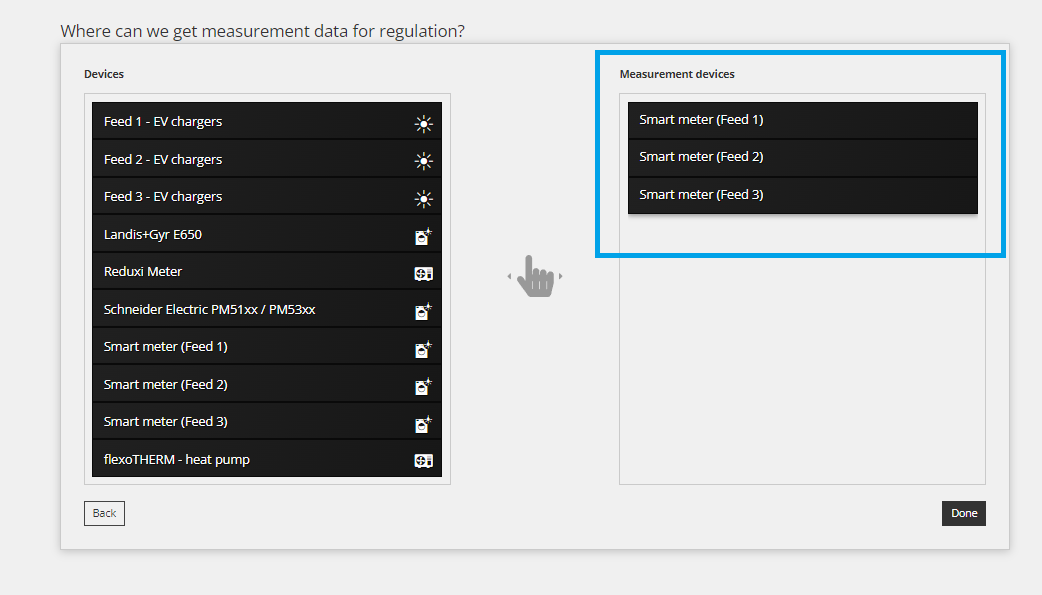

Appareil de mesure (compteur intelligent virtuel) :
Définir une limite d'exportation/importation pour la stratégie générale :
- Deuxièmement, il faut définir une stratégie spécifique pour chaque alimentation :
Dans Reduxi Configurator dans le cadre de Stratégies pour le contrôleur Reduxi , définissez les appareils contrôlés (chargeurs EV de l'alimentation 1) et les appareils de mesure (chargeurs EV sur l'alimentation 1) :

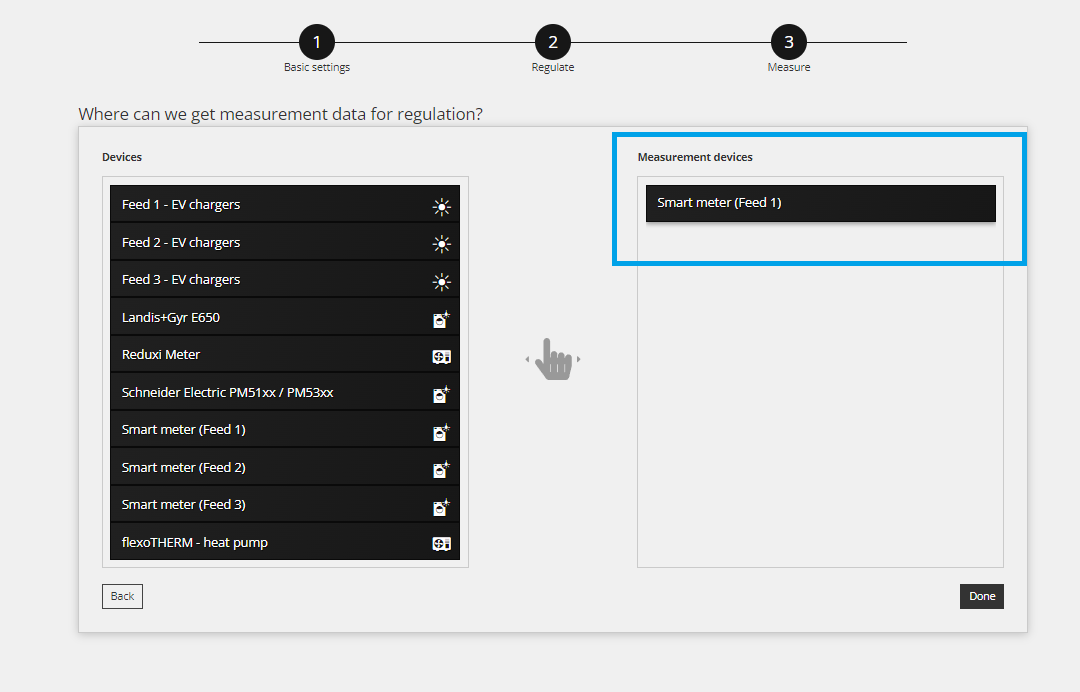

Appareil contrôlé (alimentation 1 compteur intelligent) :
Appareil de mesure (chargeurs EV pour alimentation 1) :
Définissez une limite d'exportation/importation pour la stratégie de flux spécifique, si nécessaire :
La même procédure doit être appliquée aux flux 2 et 3, ce qui donne un total de quatre stratégies définies. Grâce à cela, le système Reduxi disposera de toutes les informations nécessaires pour exécuter DLM en toute sécurité. Veuillez noter que pour chaque chargeur EV, le contrôleur Reduxi calculera en temps réel deux points de consigne, dérivés de la stratégie individuelle qui inclut le chargeur EV respectif. Le contrôleur Reduxi prendra toujours le point de consigne inférieur , assurant ainsi une protection maximale.
Pour plus d'informations, veuillez suivre le lien vers Reduxi Configurator.
Pour la visualisation des données obtenues à partir de l'appareil, l'application cloud est utilisée : Reduxi Cloud.
