Intégrez Reduxi au chargeur ABB Terra Wall-Box via Wi-Fi, en utilisant le protocole Modbus TCP/RTU ou OCPP. La flexibilité de Reduxi permet des réductions de coûts allant jusqu'à 30 %.
1. Installer l'application TerraConfig
1.1 Plateforme TerraConfig :
https://abb.installer.chargedot.com/#/login
1.2 L'application est disponible sur le Google Store :
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 L'application est disponible sur l'App Store d'Apple :
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Se connecter à l'application TerraConfig

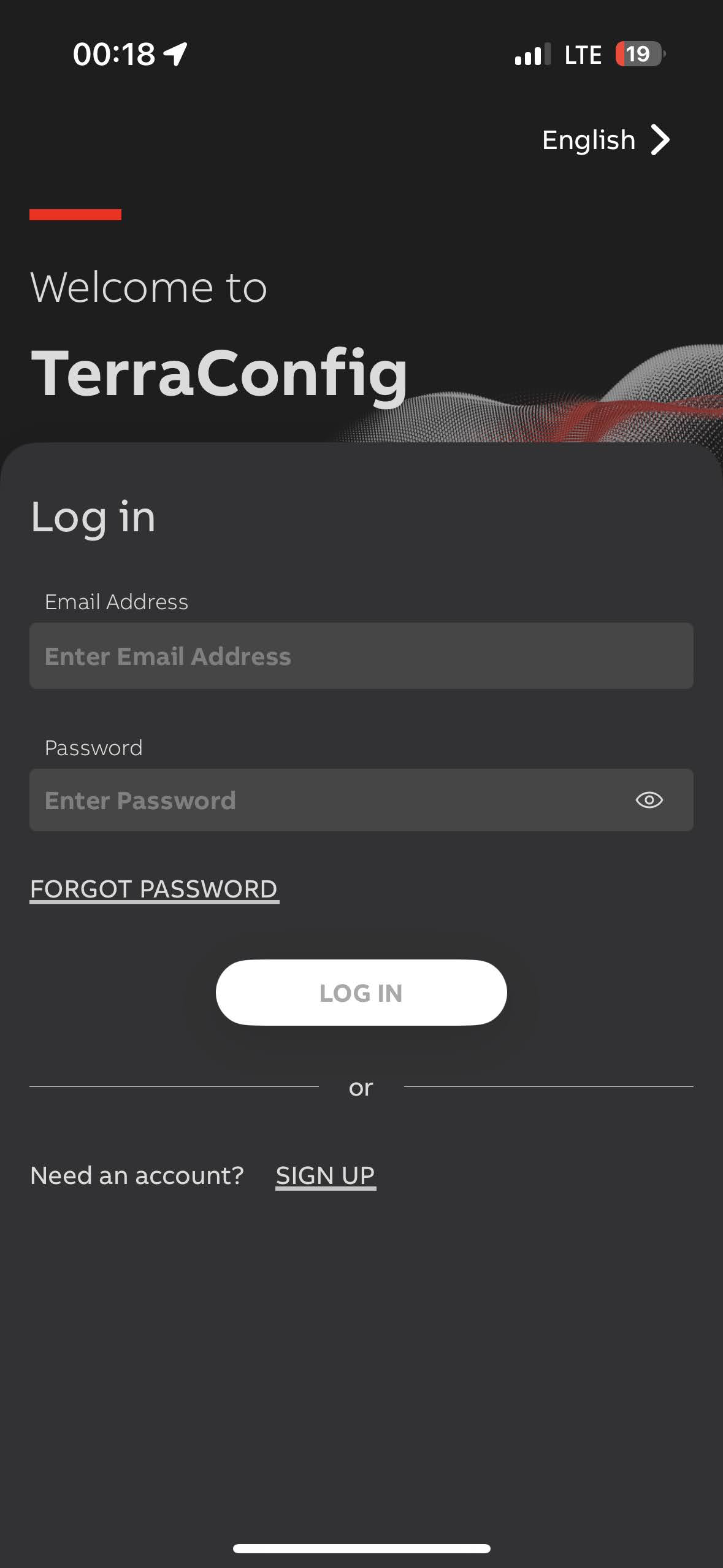

2.1 Connexion/Inscription à l'application TerraConfig
Ouvrez l'application et connectez-vous ou créez un nouveau compte en cliquant sur le bouton « INSCRIPTION », puis connectez-vous.
2.1.1 Paramètres du chargeur TerraConfig
Une fois connecté, la configuration de l'application TerraConfig doit être effectuée.

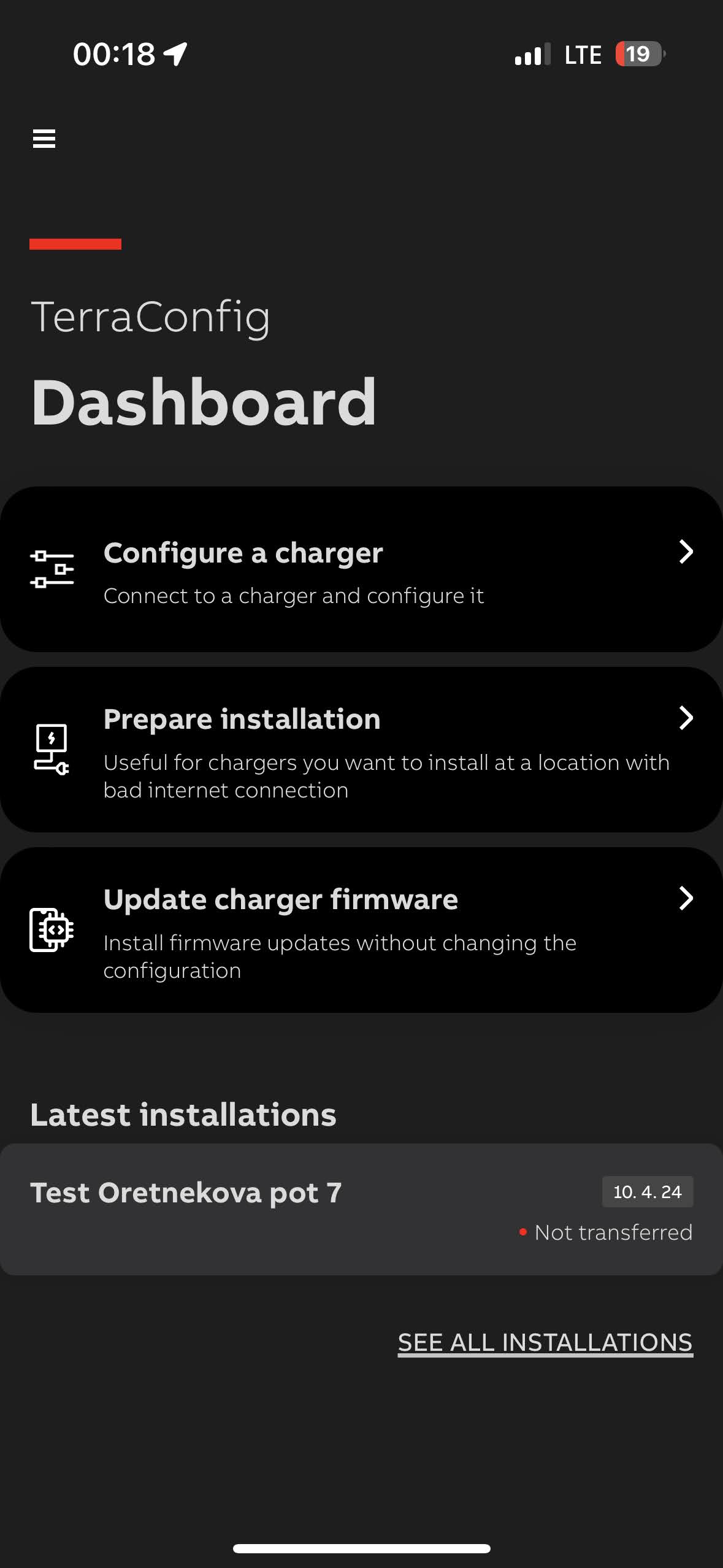

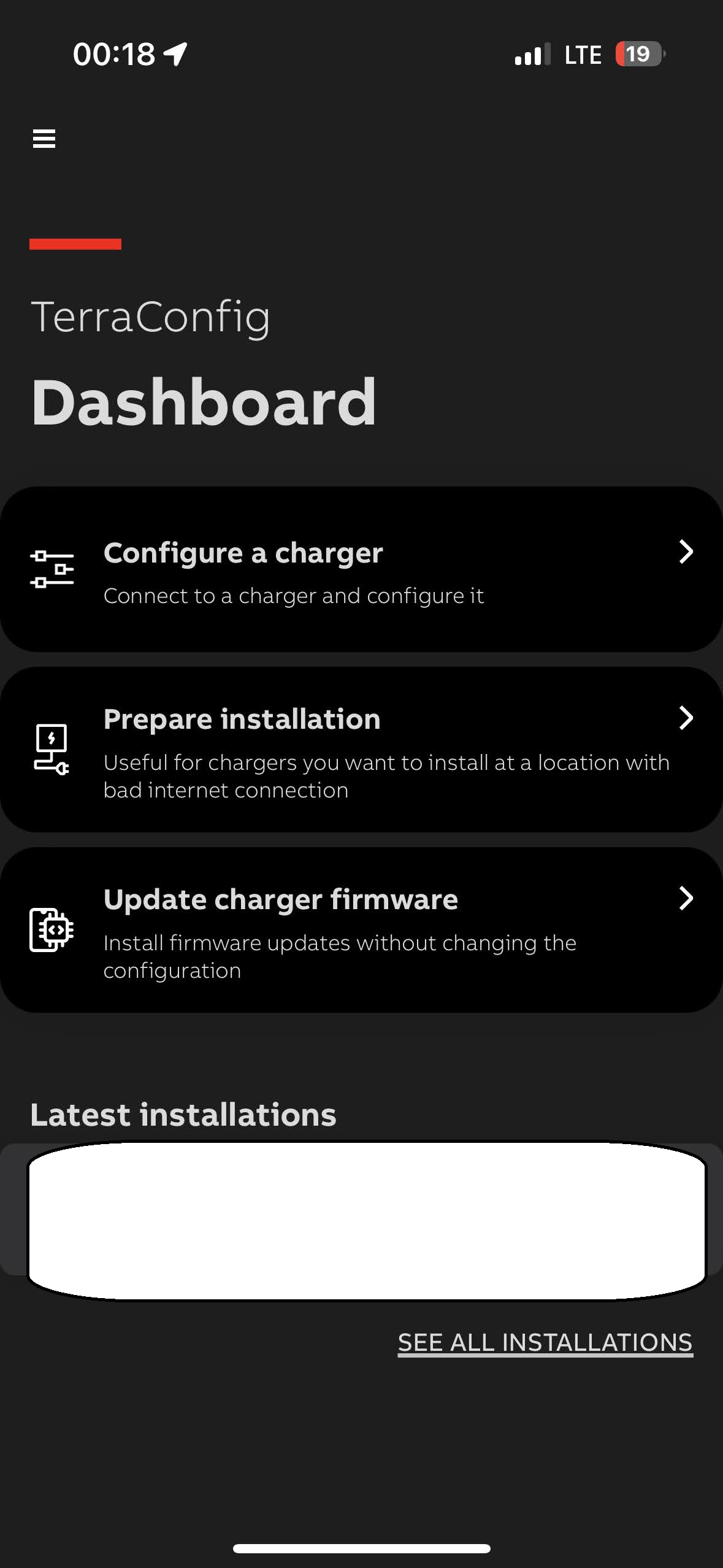

- Tableau de bord (cliquez sur Configurer un chargeur) :
- Se connecter au chargeur (appareil disponible) :
- Remplissez les paramètres de base :
2.1.2 Paramètres du serveur OCPP du chargeur TerraConfig
- Activer le serveur externe.
- Le serveur d'URL OCPP est obtenu à partir du contrôleur Reduxi.
- Renseignez les paramètres de gestion de l'énergie (Activer le Modbus) :
2.1.4 Paramètres Modbus du chargeur TerraConfig
- Choisir le contrôleur local
- Paramètres Modbus (RTU) :
Les mêmes paramètres doivent être appliqués sur le contrôleur Reduxi pour le port RS485 1 ou 2.
- Définir le paramètre pour Modbus TCP/IP, à des fins de communication avec le contrôleur Reduxi.
2.1.4 Se connecter au Wifi
3. Communication OCPP entre le chargeur mural ABB Terra AC et le contrôleur Reduxi
3.1 Ajouter un appareil
Connectez-vous d'abord au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton « Ajouter un appareil ».
3.2 Sélectionnez l'appareil que vous souhaitez ajouter
Dans la première étape, sélectionnez les paramètres de base :
- Sélectionnez le type d'appareil : Chargeur EV,
- Sélectionnez le type : OCPP 1.6 - JSON,
- Et définir le nom.
4.3 Configuration du périphérique pour OCPP
La deuxième étape est utilisée pour le canal de communication, pour que la communication OCPP fonctionne correctement. Tout d’abord, remplissez l’identifiant de l’appareil obtenu à partir de l’application TerraConfig.
Lorsque le protocole OCPP JSON 1.6 est utilisé, l'URL OCPP du serveur est nécessaire, générée par le contrôleur Reduxi. L'URL peut être obtenue directement à partir du canal de communication.
L'ID de l'appareil (ID OCPP unique) est obtenu à partir du chargeur (sur le côté droit du chargeur commence par TACW11-4-......) et doit être défini dans le canal de communication.
Exemple d'URL : ws://192.168.1.200/ocpp/1.6/json/
4.4 Configurer les paramètres OCPP dans TerraConfig
Lien vers : 2.1.2 Paramètres du serveur OCPP du chargeur mural ABB Terra
4.5 Communication de test
Pour garantir que la communication OCPP est établie, un test de communication peut être effectué via le bouton « Tester la communication » situé en bas à droite après tous les champs du canal de communication.
Il existe trois cas différents de réponse de communication.
Cas 1 : La communication fonctionne correctement.
Cas 2 : Impossible de communiquer avec l'appareil 1, l'ID de l'appareil n'est pas défini ou est différent.
Cas 3 : aucun périphérique avec communication OCPP 1.6 n'est trouvé.
4. Communication Modbus TCP/IP entre le chargeur mural ABB Terra AC et le contrôleur Reduxi
Lien vers ABB gratuitement pour la communication Modbus du boîtier mural ABB Terra AC :
4.1 Ajouter un appareil (ABB Terra AC Wall-boxchargeur)
Connectez-vous d'abord au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton « Ajouter un appareil ».
4.2 Sélectionnez l'appareil que vous souhaitez ajouter
Dans la première étape, sélectionnez les paramètres de base :
- Sélectionnez le type d'appareil : Chargeur EV,
- Sélectionnez le type : Boîtier mural ABB Terra AC,
- et définir le nom.
4.3 Configuration de l'appareil pour Modbus TCP/IP
La deuxième étape est utilisée pour le canal de communication, pour que la communication Modbus TCP/IP fonctionne correctement. Tout d’abord, renseignez l’adresse IP obtenue à partir du boîtier mural ABB Terra AC et définissez l’ID Modbus, qui par défaut est défini sur 1.
4.4 Communication de test
Pour garantir que la communication Modbus TCP/IP est établie, un test de communication peut être effectué via le bouton « Tester la communication » situé en bas à droite après tous les champs du canal de communication.
Exemple d'adresse IP : 192.168.2.201
Il existe trois cas différents de réponse de communication.
Cas 1 : La communication fonctionne correctement en lisant :
Cas 2 : Impossible de communiquer avec l'appareil sur IP = 192.168.2.201, l'IP de l'appareil est différente :
Cas 3 : Le port choisi n'est pas correct, vérifiez le port pour Modbus TCP/IP :
4.5 Paramètres par défaut
Remplissez les paramètres avancés et choisissez les paramètres affichés dans l'image ci-dessous. Les paramètres peuvent varier en fonction des besoins de localisation. Une fois que vous avez terminé, cliquez sur le bouton « Terminé » sur votre écran.
5.1 Lectures de l'appareil pour OCPP ou Modbus TCP/IP
Le but de ce point est de montrer comment vérifier les lectures de l'appareil. Cela se fait sous « Appareil/Dernière mesure ».
Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé via l'application cloud Reduxi.
