1. Composants requis pour connecter le contrôleur Reduxi à la pompe à chaleur Stiebel Eltron.

Pour établir la connexion entre le contrôleur Reduxi et la pompe à chaleur Stiebel Eltron, deux composants sont nécessaires :

1. Contrôleur Reduxi
2. Dispositif Reduxi Gateway avec 3x (30:1A) capteurs de courant (CT)

Le dispositif Reduxi Gateway doit d'abord être ajouté (connecté) au contrôleur Reduxi pour contrôler/mettre en service les modes de fonctionnement de la pompe à chaleur. La connexion peut être établie sans fil (WLAN) ou filaire via un câble UTP (LAN). Vous pouvez en savoir plus sur la connexion dans la connexion de la passerelle au contrôleur. Le dispositif Reduxi Gateway comprend également 3x(30:1A) capteurs de courant (transformateur) utilisés pour mesurer le courant électrique (c'est-à-dire la puissance) pour chaque phase de la pompe à chaleur. De plus, deux sorties relais sont utilisées pour générer des signaux vers les contacts SG-ready, affectant les modes de fonctionnement de la pompe à chaleur.

2. Connexion d'un contrôleur Reduxi et d'un périphérique Gateway au réseau local

Une image symbolique de l'ensemble de la connexion entre le contrôleur Reduxi et la pompe à chaleur est affichée ci-dessous :

Pour plus d'informations sur la façon de connecter un périphérique Reduxi Gateway, veuillez suivre le lien : Comment configurer Reduxi Gatway.

3. Connexion du relais de l'appareil Reduxi GW aux contacts SG-ready d'une pompe à chaleur

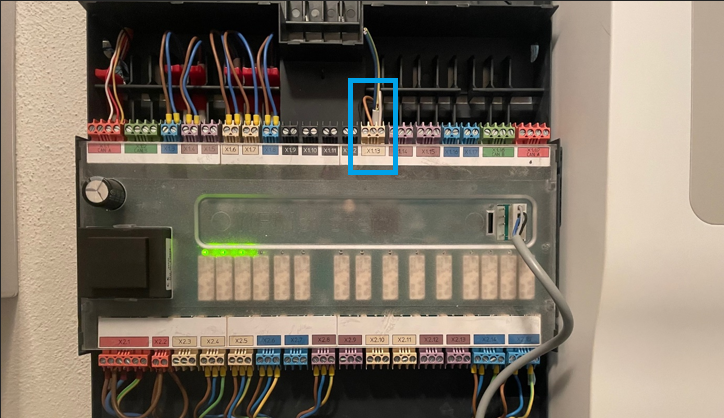

Pour connecter physiquement les relais du dispositif Reduxi Gateway aux contacts SG-ready de la pompe à chaleur, il est essentiel de déterminer les emplacements exacts des contacts SG-ready sur le circuit imprimé de la pompe à chaleur. L'image ci-dessous montre les emplacements des contacts SG-ready sur le circuit imprimé de la pompe à chaleur Stiebel Eltron.  La deuxième image montre les connexions des relais aux contacts compatibles SG.

Contacts SG-ready sur l'emplacement du circuit HP (connecteur X1.13) :

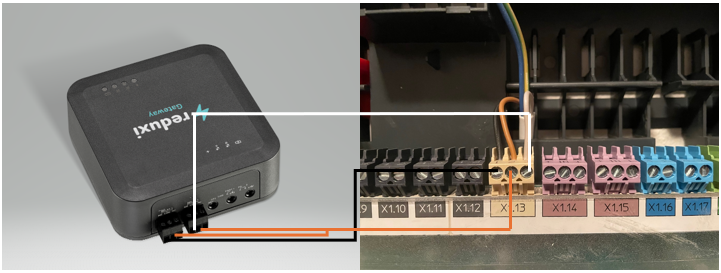

Connexion du périphérique Reduxi GW aux contacts compatibles SG sur HP :

Contact NO du premier relais du dispositif Reduxi GW --> Premier contact sur connecteur X1.13 ; Fil noir

Contact COM des deux relais du dispositif Reduxi GW --> Deuxième contact sur connecteur X1.13 ; Fil marron

Contact NO du deuxième relais du dispositif Reduxi GW --> Troisième contact sur connecteur X1.13 ; Fil blanc

Connexion:

Attention : Le dispositif Reduxi Gateway permet d'utiliser des sorties relais fermées en permanence " Normalement fermées - NC " ou ouvertes " Normalement ouvertes - NO ", alors que dans le cas du Stiebel Eltron, NO contacts sont utilisés.

4. Dispositif Reduxi Gateway comme compteur avec capteurs de courant

Les capteurs de courant (CT) inclus dans le kit Reduxi Gateway doivent être connectés à trois entrées, une pour chaque phase, comme illustré dans l'image ci-dessous.

Le capteur de courant recouvre le fil de phase individuel (L1, L2, L3) de la pompe à chaleur, image ci-dessous :

5. Ajout d'une pompe à chaleur comme nouvel appareil dans le configurateur Reduxi

Pour ajouter une nouvelle pompe à chaleur en tant qu'appareil ou pour modifier une pompe existante, veuillez suivre ces étapes, détaillées dans les points individuels ci-dessous.

5.1 Ajout d'un appareil

Connectez-vous localement à l'application de configuration Reduxi sur le contrôleur et appuyez sur le bouton Ajouter un appareil.

5.2 Sélectionnez l'appareil que vous souhaitez ajouter

Dans la première étape (paramètres de base), sélectionnez les paramètres de base de l'appareil que vous souhaitez ajouter :

• Type d'appareil : CVC,
• Type : Compteur Redxi
• Nom : Spécifiez le nom de l'appareil.

5.3 Canal de communication

La première partie de la configuration du canal de communication est conçue pour la connexion entre le périphérique Reduxi Gateway et le contrôleur Reduxi. Remplissez les champs comme indiqué dans l'image ci-dessous (remplis automatiquement).

La deuxième partie du canal de communication est destinée aux paramètres actuels du capteur du périphérique Reduxi Gateway, où nous choisissons « Détection automatique à partir de la passerelle » pour tous les capteurs actuels.

La troisième partie du canal de communication est dédiée à la définition des signaux provenant des relais du dispositif Redux GW.

Logique de combinaison des signaux SG-ready :

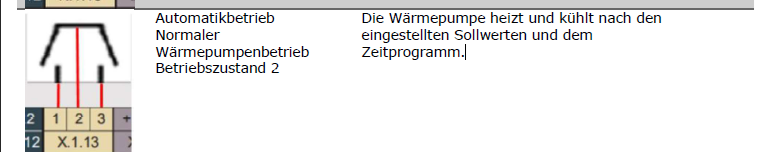

Mode ON (fonctionnement normal), les deux relais sont ouverts (NO) :

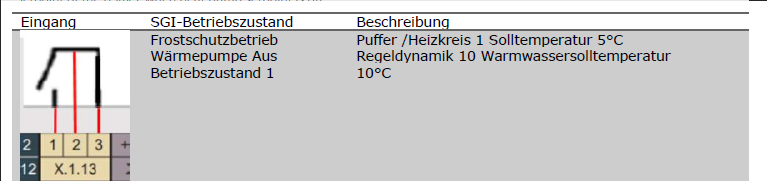

Mode OFF (fonctionnement non fonctionnel), le premier relais est ouvert (NO) et le second est fermé (NC) :

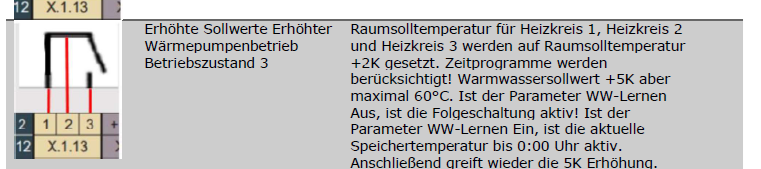

Mode ECO (fonctionnement à puissance légèrement augmentée), le premier relais est fermé (NC) et le second est ouvert (NO) :

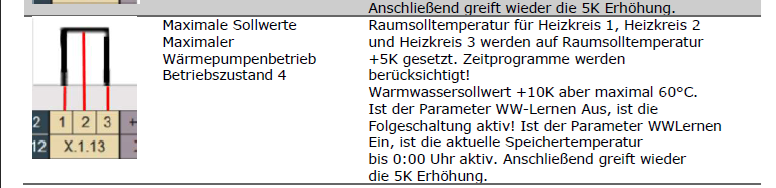

Mode BOOST (fonctionnement à puissance augmentée), les deux relais sont fermés (NC) :

Tableau des modes de fonctionnement,

 Remarque : NON signifie normalement ouvert:

Configuration complète des signaux Relais dans la configuration Reduxi :

5.5 Test de communication

Le test de communication s'effectue à l'aide du bouton "Tester la communication", situé en bas à droite après tous les champs de paramètres du canal de communication.

Le test de communication peut renvoyer deux réponses :

1. La communication fonctionne correctement, image ci-dessous :

2. La communication ne fonctionne pas correctement, l'image ci-dessous :

5.6 Paramètres avancés

Le paramètre avancé est arbitraire et dépend des besoins spécifiques de l'emplacement où le contrôleur Reduxi est installé. Après avoir terminé tous les paramètres avancés, appuyez sur le bouton "Terminé" en bas à droite.

5.7 Dernières mesures

Après avoir établi avec succès la communication avec le périphérique nouvellement ajouté, ses valeurs peuvent être vérifiées sous Périphériques/Sieble Eltron HP dans le configurateur Reduxi comme test supplémentaire.

Pour un contrôle avancé de la pompe à chaleur, intégrez l'appareil dans la stratégie du système Reduxi. Sous Appareils/Stiebel Eltron HP dans le configurateur Reduxi, le type de contrôle doit être défini sur AUTO afin que les commandes de stratégie affectent le HP.

Pour obtenir une flexibilité maximale et une réduction des coûts énergétiques par rapport au prix dynamique et aux tarifs dynamiques, veuillez suivre les instructions sur la façon de définir la stratégie sur ce lien : Stratégies pour le contrôleur Reduxi.

Après avoir ajouté avec succès l'appareil et vérifié les valeurs, l'appareil peut également être inspecté et contrôlé via l'application Reduxi.
