Économisez jusqu'à 30 % sur vos coûts énergétiques en utilisant les contacts SG-ready des pompes à chaleur Vaillant geoTHERM via la passerelle Reduxi, permettant un contrôle dynamique adapté aux fluctuations des prix de l'énergie.
1. Composants requis pour connecter le contrôleur Reduxi à la pompe à chaleur Vaillant geoTHERM exklusiv VWS 103/3.
Pour établir la connexion entre le contrôleur Reduxi et la pompe à chaleur Vaillant geoTHERM exklusiv VWS 103/3, deux composants sont nécessaires :
- Contrôleur Reduxi
- Dispositif Reduxi Gateway avec 3x (30:1A) capteurs de courant (CT)
Le dispositif Reduxi Gateway doit d'abord être ajouté (connecté) au contrôleur Reduxi pour contrôler/mettre en service les modes de fonctionnement de la pompe à chaleur. La connexion peut être établie sans fil (WLAN) ou filaire via un câble UTP (LAN). Vous pouvez en savoir plus sur la connexion dans la connexion de la passerelle au contrôleur. Le dispositif Reduxi Gateway comprend également 3x(30:1A) capteurs de courant (transformateur) utilisés pour mesurer le courant électrique (c'est-à-dire la puissance) pour chaque phase de la pompe à chaleur. De plus, deux sorties relais sont utilisées pour générer des signaux pour les contactsSG-ready, affectant les modes de fonctionnement de la pompe à chaleur.
2. Connexion d'un contrôleur Reduxi et d'un périphérique Gateway au réseau local
Une image symbolique de l'ensemble de la connexion entre le contrôleur Reduxi et la pompe à chaleur est affichée ci-dessous :
Pour plus d'informations sur la connexion d'un périphérique Reduxi Gateway, veuillez suivre le lien : Comment configurer Reduxi Gatway.
3. Connexion du relais du dispositif de passerelle Reduxi aux contacts SG-ready d'une pompe à chaleur
Pour connecter physiquement les relais du dispositif Reduxi Gateway aux contacts SG-ready de la pompe à chaleur, il est essentiel de déterminer les emplacements exacts des contacts SG-ready sur le circuit imprimé de la pompe à chaleur. L'image ci-dessous montre les emplacements des contacts SG-ready sur le circuit imprimé de la pompe à chaleur Vaillant geoTHERM exklusiv VWS 103/3
. La deuxième image montre les connexions des relais aux contacts compatibles SG.

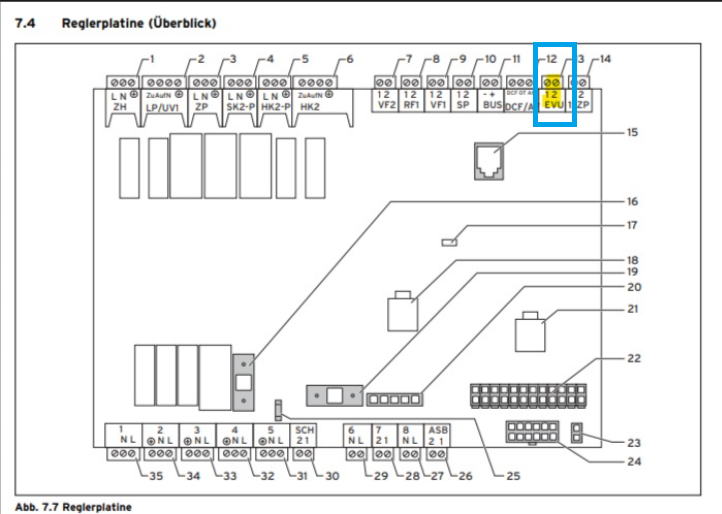

Contacts SG-ready sur le circuit imprimé HP:

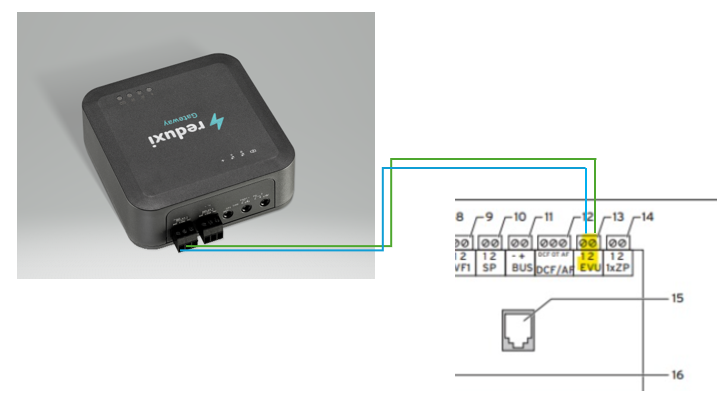

Connexion du périphérique de passerelle Reduxi aux contacts compatibles SG sur HP :
Contact NC du premier relais du dispositif passerelle Reduxi --> à contact 1 sur connecteur 13 ; Fil bleu
Contact COM du premier relais du dispositif passerelle Reduxi --> à contact 2 sur connecteur 13 ; Fil vert
Attention : Le dispositif Reduxi Gateway permet d'utiliser des sorties relais fermées en permanence " Normalement fermées - NC " ou ouvertes " Normalement ouvertes - NO ", alors que dans le cas du Stiebel Eltron, NO contacts sont utilisés.
4. Dispositif Reduxi Gateway comme compteur avec capteurs de courant
Les capteurs de courant (CT) inclus dans le kit Reduxi Gateway doivent être connectés à trois entrées, une pour chaque phase, comme illustré dans l'image ci-dessous.
Le capteur de courant recouvre le fil de phase individuel (L1, L2, L3) de la pompe à chaleur, image ci-dessous :
5. Ajout d'une pompe à chaleur comme nouvel appareil dans le configurateur Reduxi
Pour ajouter une nouvelle pompe à chaleur en tant qu'appareil ou pour modifier une pompe existante, veuillez suivre ces étapes, détaillées dans les points individuels ci-dessous.
5.1 Ajout d'un appareil
Connectez-vous localement à l'application de configuration Reduxi sur le contrôleur et appuyez sur le bouton Ajouter un appareil.
5.2 Sélectionnez l'appareil que vous souhaitez ajouter
Dans la première étape (paramètres de base), sélectionnez les paramètres de base de l'appareil que vous souhaitez ajouter :
- Type d'appareil : CVC,
- Type : Compteur Redxi
- Nom : Spécifiez le nom de l'appareil.
5.3 Canal de communication
La première partie de la configuration du canal de communication est conçue pour la connexion entre le périphérique Reduxi Gateway et le contrôleur Reduxi. Remplissez les champs comme indiqué dans l'image ci-dessous (remplis automatiquement).
La deuxième partie du canal de communication est destinée aux paramètres actuels du capteur du périphérique Reduxi Gateway, où nous choisissons « Détection automatique à partir de la passerelle » pour tous les capteurs actuels.
La troisième partie du canal de communication est dédiée à la définition des signaux provenant des relais du dispositif passerelle Redux.
Tableau des modes de fonctionnement :
Remarque : NON signifie normalement ouvert:
| SUR | DÉSACTIVÉ |
| Relais 1 = NF | Relais 1 = NON |
Mode ON (Fonctionnement normal), le premier relais est fermé (NC).
Mode OFF (arrêt HP), le premier relais est ouvert (NO)
Configuration complète des signaux Relais dans la configuration Reduxi :
5.5 Test de communication
Le test de communication s'effectue à l'aide du bouton "Tester la communication", situé en bas à droite après tous les champs de paramètres du canal de communication.
Le test de communication peut renvoyer deux réponses :
1. La communication fonctionne correctement, image ci-dessous :
2. La communication ne fonctionne pas correctement, l'image ci-dessous :
5.6 Paramètres avancés
Le paramètre avancé est arbitraire et dépend des besoins spécifiques de l'emplacement où le contrôleur Reduxi est installé. Après avoir terminé tous les paramètres avancés, appuyez sur le bouton "Terminé" en bas à droite.
5.7 Dernières mesures
Après avoir établi avec succès la communication avec le nouvel appareil ajouté, ses valeurs peuvent être vérifiées sous Appareils/Pompe à chaleur Vaillant geoTHERM exklusiv VWS 103/3 dans le configurateur Reduxi comme test supplémentaire.
Pour un contrôle avancé de la pompe à chaleur, intégrez l'appareil dans la stratégie système Reduxi. Sous Appareils/Vaillant geoTHERM exklusiv VWS 103/3 dans le configurateur Reduxi, le type de contrôle doit être réglé sur AUTO afin que les commandes de stratégie affectent la pompe à chaleur.
Pour obtenir une flexibilité maximale et une réduction des coûts énergétiques par rapport au prix dynamique et aux tarifs dynamiques, veuillez suivre les instructions sur la façon de définir la stratégie sur ce lien : Stratégies pour le contrôleur Reduxi.
Après avoir ajouté avec succès l'appareil et vérifié les valeurs, l'appareil peut également être inspecté et contrôlé via l'application Reduxi.
