L'intégration de Reduxi avec le convertisseur P1 et le compteur intelligent Siemens IM350/IM150 permet l'acquisition de données en temps réel, essentielle pour une flexibilité optimale du système.

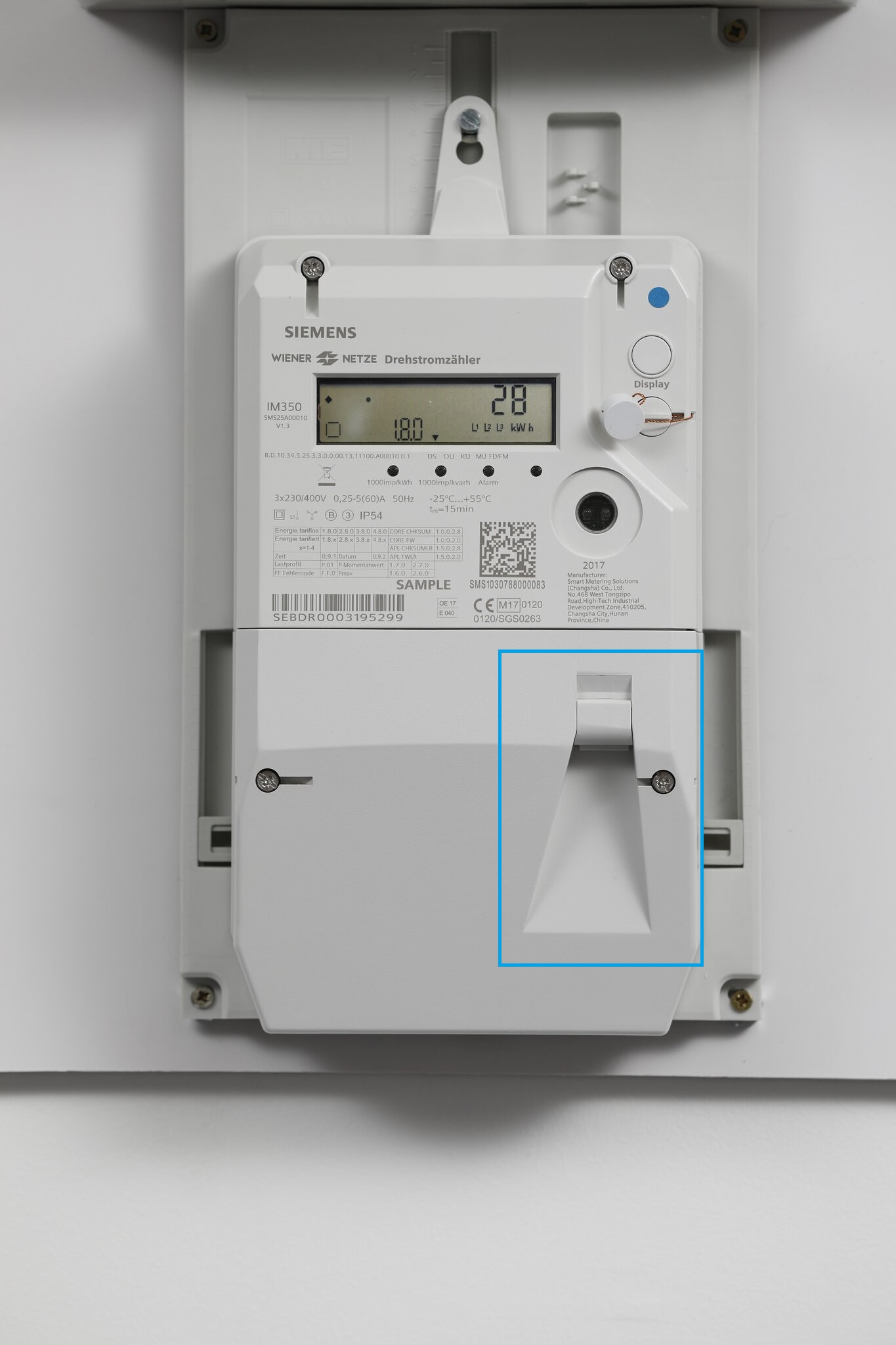

Image : Port P1 sur Siemens IM350
1. Composants pour établir une connexion à un compteur intelligent Siemens IM350/IM150
Composants:
- Contrôleur Reduxi dans certains cas, périphérique Reduxi Gateway si nécessaire comme périphérique complémentaire.
- Convertisseur P1 vers RS485.
- Injecteur PoE avec un connecteur RJ12 mâle et femelle (l'appareil est nécessaire pour établir une alimentation externe à la ligne de données).
- Un câble avec deux connecteurs RJ12 mâles.
2. Connexion physique entre le port P1 du compteur intelligent et le contrôleur Reduxi avec convertisseur P1/RS485.
REMARQUE : Siemens IM350/IM150 a besoin d'une ALIMENTATION EXTERNE pour activer les lectures de P1.

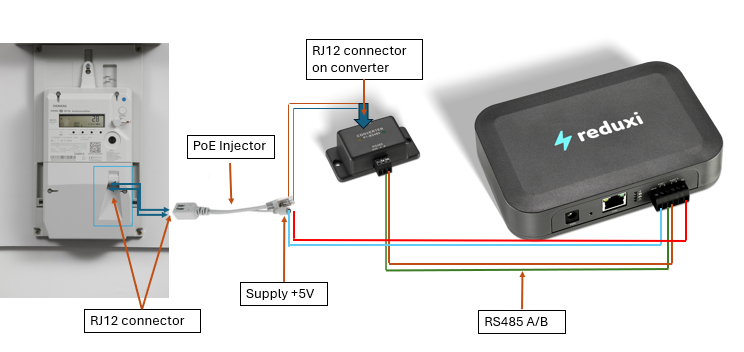

2.1 Connexion avec convertisseur P1/RS485 :
Connexion, description :
- Port P1 sur le compteur intelligent vers l'injecteur PoE avec câble avec deux connecteurs RJ12 mâles.
- Connecteur RJ12 mâle de l'injecteur PoE vers connecteur femelle du convertisseur P1/RS485.
- Convertisseur RS485 A et B PIN sur P1/RS485 vers A et B PIN sur RS485-1 ou RS485-2 sur contrôleur Reduxi.
- Broche 0/+5 V du contrôleur Reduxi pour alimenter l'entrée de l'injecteur PoE --> connexion d'alimentation pour la ligne de données.
Pour savoir comment connecter le contrôleur Reduxi au réseau local, veuillez suivre le lien : Comment connecter le contrôleur Reduxi ?

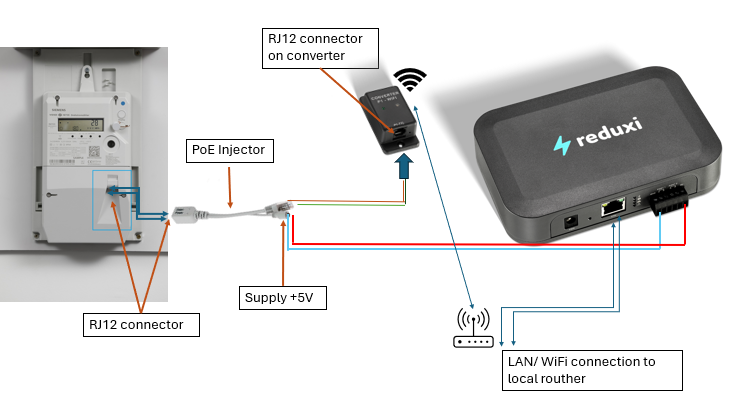

2.2 Connexion avec convertisseur P1/Wi-Fi :
Connexion, description :
- Port P1 sur le compteur intelligent vers l'injecteur PoE avec câble avec deux connecteurs RJ12 mâles.
- Connecteur RJ12 mâle de l'injecteur PoE vers connecteur femelle du convertisseur P1/Wi-Fi.
- Broche 0/+5 V du contrôleur Reduxi pour alimenter l'entrée de l'injecteur PoE --> connexion d'alimentation pour la ligne de données.
- Le transfert de données entre le convertisseur P1/Wi-Fi et le contrôleur Reduxi s'établit via le réseau local.
Pour savoir comment connecter le contrôleur Reduxi au réseau local, veuillez suivre le lien : Comment connecter le contrôleur Reduxi ?
Pour savoir comment connecter P1/WiFi au réseau local, veuillez suivre le lien : Reduxi Converter P1 WiFi

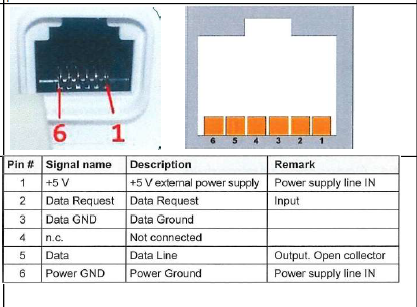

3. Définition du code PIN pour l'interface du compteur intelligent du port P1
REMARQUE : Les broches d'alimentation sont définies pour la broche 1 = +5 V et la broche 2 = 0 V
PIN définition en allemand :
4. Ajout d'un nouvel appareil (Siemens IM350/IM150)
Connectez-vous localement à l'application de configuration Reduxi sur le contrôleur et appuyez sur le bouton Ajouter un appareil.

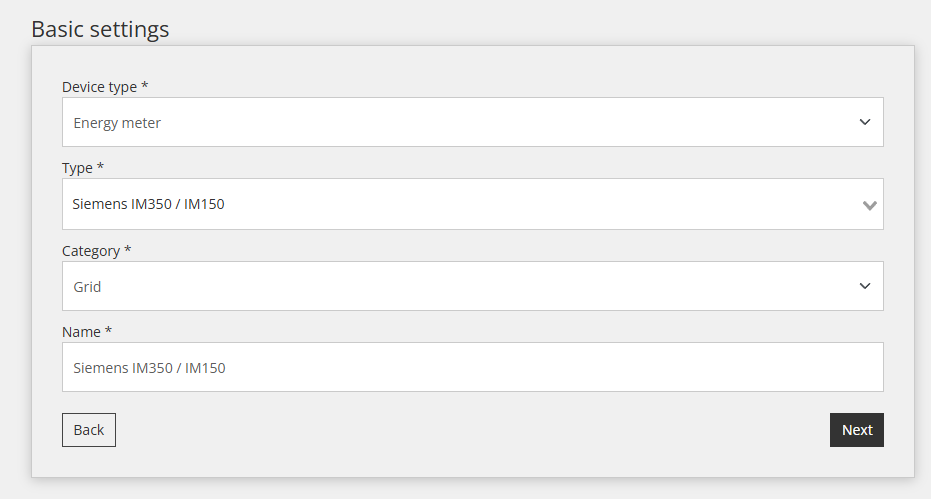

4.1 Paramètres de base
Dans la première étape, les paramètres de base sont définis :
- Sélectionnez le type d'appareil : Compteur intelligent,
- Sélectionnez le type : Siemens IM350 / IM150
- Nommez l'appareil
4.2 Configuration du périphérique pour le canal de communication
La deuxième étape consiste à configurer le canal de communication, essentiel à la communication entre les appareils.

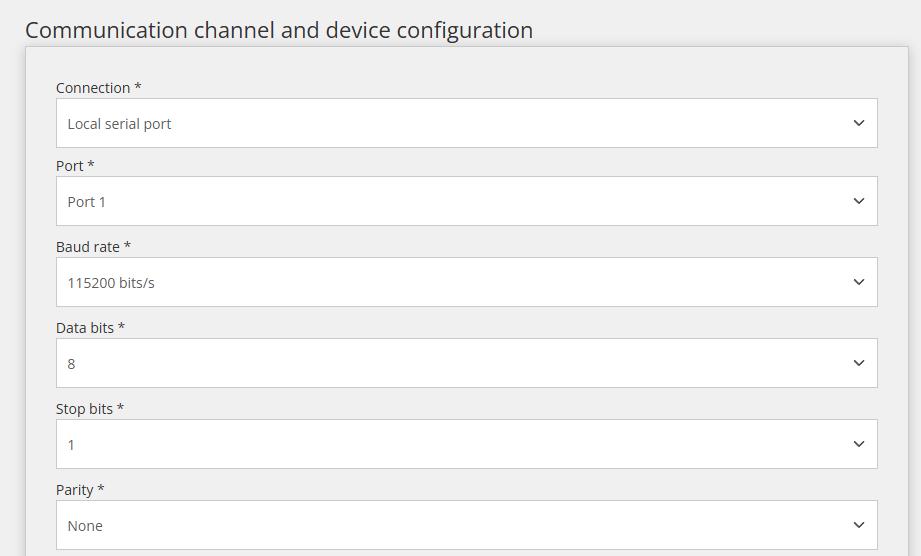

La première partie des paramètres du canal de communication :
La deuxième partie du canal de communication :

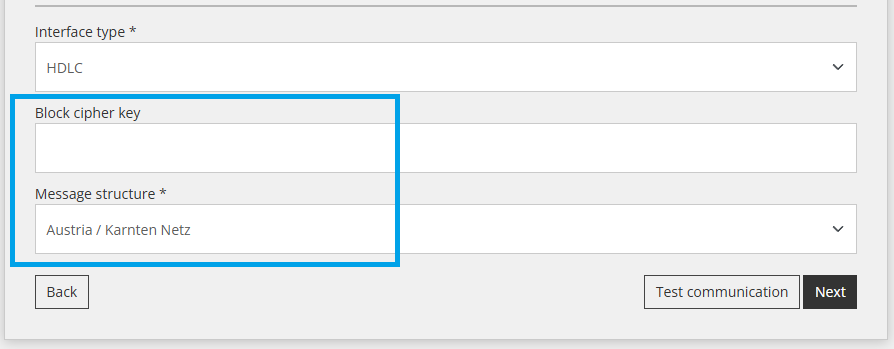

Deux paramètres supplémentaires sont nécessaires :
- Clé de chiffrement par bloc (obtenue auprès du DSO local)
- Structure du message (dépend du DSO)
4.3 Communication de test

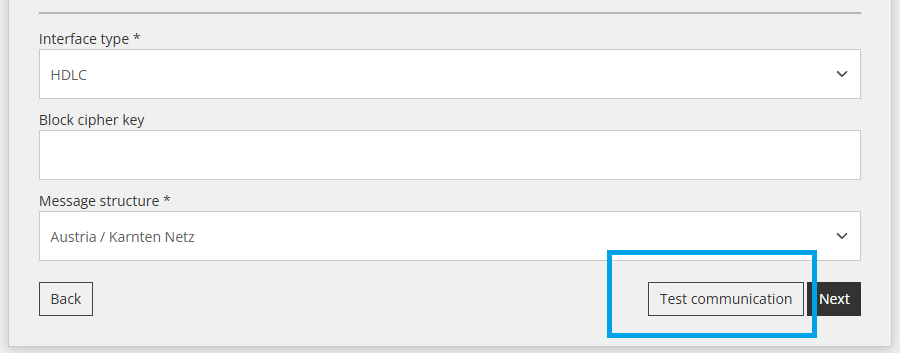

Sous tous les champs du canal de communication mentionnés à l'étape précédente, il y a un bouton « Tester la communication ». Ce bouton permet de vérifier si la connexion entre les appareils fonctionne correctement.

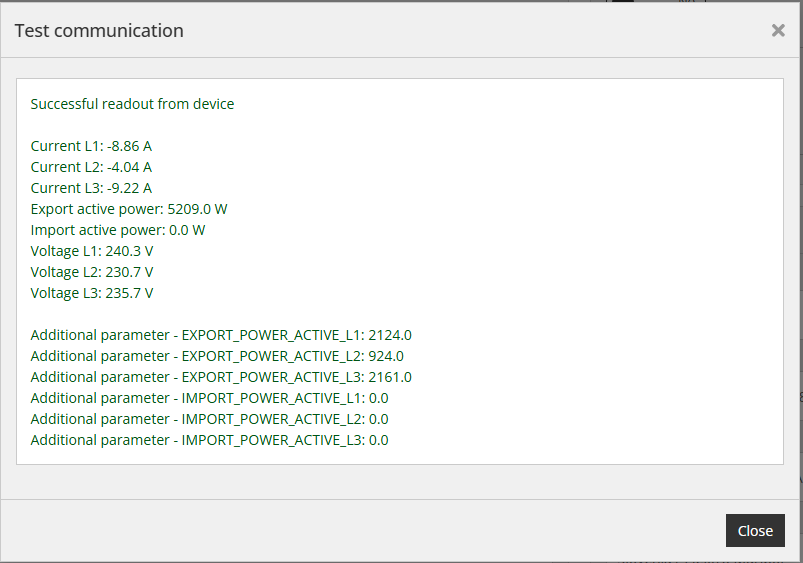

Réponse réussie :

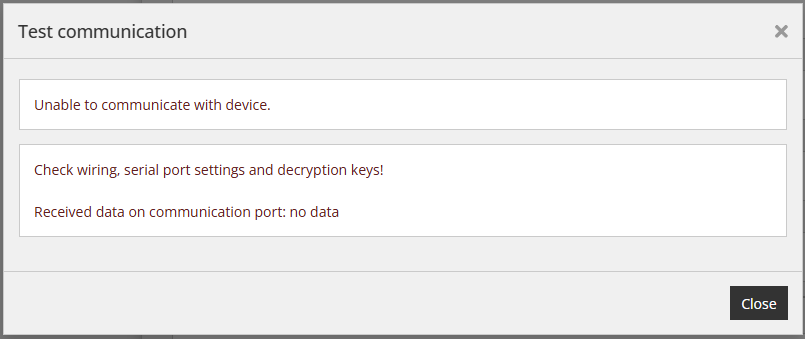

Réponse infructueuse :

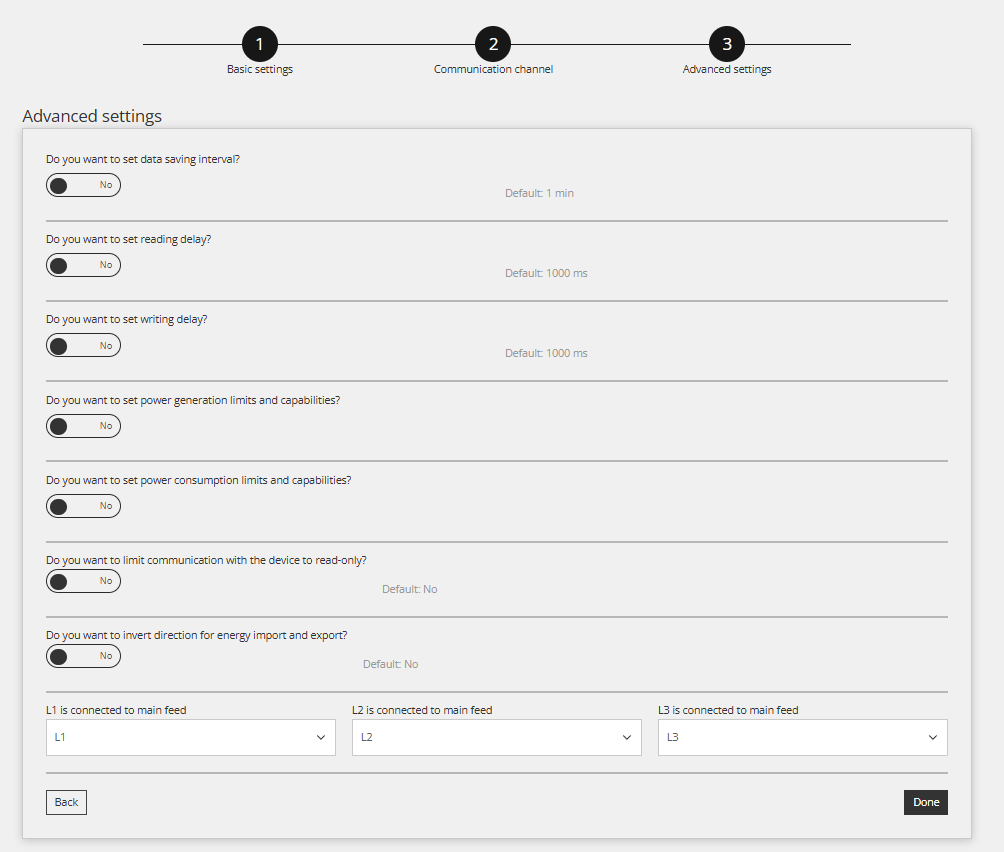

4.4 Paramètres avancés
Cette section est utilisée si les besoins particuliers du lieu doivent être satisfaits. Par défaut, rien ne doit être modifié dans les paramètres avancés.
5. Lectures de l'appareil
Le but de ce point est de montrer comment vérifier les lectures de l'appareil. Cela se fait sous « Appareil/Siemens IM350/150/Dernière mesure ».
Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé via l'application cloud Reduxi.
