Comment connecter Pixii PowerShaper et Home (TCP/IP et RS485) au Reduxi Controller
Connectez Pixii PowerShaper et Pixii Home au Reduxi Controller via Modbus TCP/IP ou Modbus RTU sur RS485.
Description textuelle de cette image

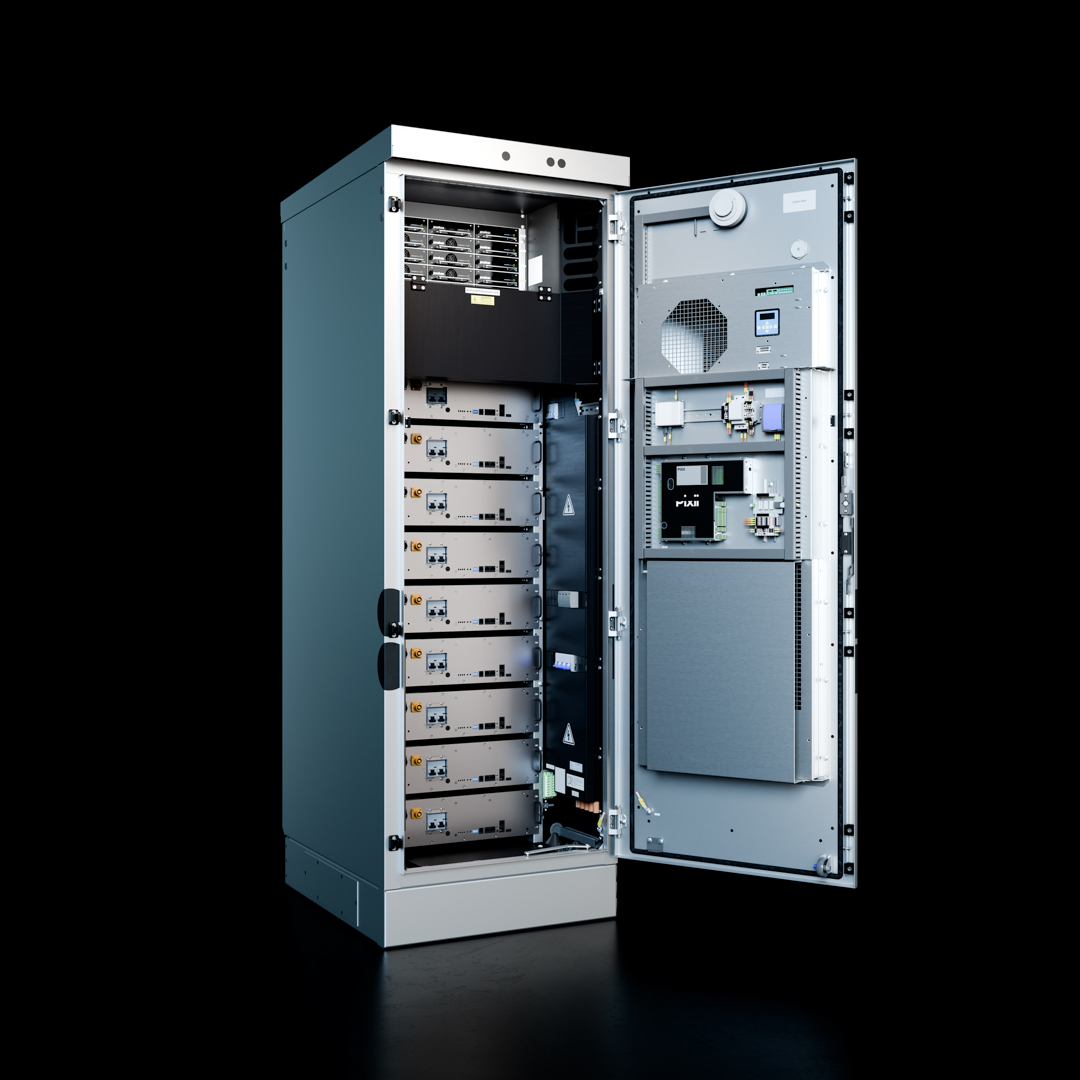

Photo d'une haute armoire de batterie grise posée au sol, sur fond noir avec un sol réfléchissant. La porte de l'armoire est ouverte vers la droite. À l'intérieur, le compartiment de gauche montre une pile de modules de batterie en rangées, avec des équipements de commande au-dessus ; l'intérieur de la porte porte une grille de ventilateur ou d'aération ronde et d'autres équipements. Aucun texte ni libellé lisible. La légende existante la nomme armoire de batterie Pixii PowerShaper (image du fabricant).
1 Documentation technique
Pixii PowerShaper et Pixii Home prennent en charge deux méthodes de communication Modbus indépendantes pour l'intégration avec le Reduxi Controller. Pages du fabricant :
- Pixii PowerShaper – Page produit du fabricant
- Pixii Home – Page produit du fabricant
- Pixii document center – Fiches techniques et manuels du fabricant
2 Matériel nécessaire
Préparez les éléments suivants. N'utilisez qu'une seule méthode de communication à la fois.
- Reduxi Controller (installé et en ligne)
- Pixii PowerShaper ou Pixii Home
- Accès à l'interface utilisateur de Pixii (application Pixii Home pour Pixii Home, interface web pour PowerShaper)
- Modbus TCP/IP : câble Ethernet et réseau local partagé par Pixii et le Reduxi Controller
- Modbus RTU sur RS485 : câble RS485 et accès à l'intérieur de l'armoire Pixii (Pixii Gateway, Serial COM4)
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Vue d'ensemble du système et câblage
3.1 Méthodes de communication
Pixii PowerShaper et Pixii Home prennent en charge deux méthodes de communication indépendantes :
- Modbus TCP/IP sur Ethernet
- Modbus RTU sur RS485 (Serial COM4)
Une seule méthode de communication est utilisée à la fois. Elle dépend de la conception du site et de l'infrastructure disponible.
3.2 Modbus TCP/IP
Modbus TCP/IP est la méthode recommandée et la plus courante. Elle passe par Ethernet. Pixii et Reduxi doivent se trouver sur le même réseau IP. La mise en service et le dépannage sont plus simples.
- Connectez le Pixii PowerShaper ou le Pixii Home au réseau local avec un câble Ethernet.
- Connectez le Reduxi Controller au même réseau local.
Exemples de connexion Ethernet :
Description textuelle de cette image
Capture d'écran d'une page d'instructions d'installation coupée en haut, avec trois puces : Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. En dessous : une photo estompée de l'intérieur d'une armoire d'équipement grise avec deux unités montées en rack à ailettes de refroidissement à droite. Une flèche rouge désigne une fiche de câble au niveau d'une ouverture ronde à gauche de l'unité supérieure. Un câble noir descend de la fiche jusqu'au socle de l'armoire en bas.
Description textuelle de cette image
Image d'instructions avec trois puces en haut : Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. En dessous : à gauche, un dessin d'une haute armoire grise étroite vue de face à gauche, porte ouverte ; un petit carré rouge marque un emplacement en haut à droite à l'intérieur de l'armoire. Des lignes rouges en pointillés relient le carré à un grand gros plan encadré de rouge à droite. Le gros plan montre une plaque de montage avec deux borniers libellés -X9 et -X10 (libellés petits), une petite fiche ou un petit connecteur noir au-dessus, et un composant jaune en haut. Le carré rouge marque l'emplacement du connecteur Ethernet.
Description textuelle de cette image
Schéma de connexion d'une armoire, d'un switch réseau et d'un Reduxi Controller. À gauche : une photo estompée de l'intérieur d'une armoire grise avec un petit connecteur noir sur le bord supérieur. Un câble réseau gris va de ce connecteur à un switch réseau industriel noir à huit ports RJ45 au milieu (deux rangées de quatre). Un second câble gris va du switch à un Reduxi Controller sombre à droite (logo reduxi, connecteur enfichable noir en bas à droite). Aucun libellé textuel en dehors du logo reduxi.
3.3 Modbus RTU sur RS485
Utilisez Modbus RTU sur RS485 lorsque l'Ethernet n'est pas disponible ou qu'un bus industriel série est requis. C'est une connexion série, elle nécessite l'accès à l'armoire et utilise le Serial COM4 du Pixii Gateway.
Description textuelle de cette image
Schéma extrait d'un document du fabricant montrant un module Pixii Gateway noir avec des borniers enfichables verts, en deux vues, avec des lignes de repère rouges et des libellés. Première vue (légende Figure 2.2 Left side view) : libellés des borniers sur le bord gauche, de haut en bas : AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Le logo Pixii est imprimé sur le module. Seconde vue (module tourné, partie supérieure coupée en haut de la deuxième section) : libellés USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In, et Earthing screw (qui désigne le coin inférieur gauche).
- Le RS485 se trouve sur le Pixii Gateway
- Point de connexion : Serial COM4
- Accès physique : à l'intérieur de l'armoire Pixii
- Référence : Figure 2.3 – Right side view (Serial COM4)
4 Configuration de l'appareil sur Pixii
Ne configurez que la section de la méthode que vous utilisez : 4.1 à 4.3 pour Modbus TCP/IP, 4.4 à 4.6 pour Modbus RTU sur RS485.
4.1 Paramètres réseau (Modbus TCP/IP)
Accédez à l'interface utilisateur de Pixii (application Pixii Home pour Pixii Home, interface web pour PowerShaper) et allez dans Communication → Network settings.
Description textuelle de cette image
Capture d'écran de l'interface web de Pixii. Menu sombre à gauche intitulé Menu : Service Settings (surligné), System, Battery, Converters, Meter, Communication (encadré en cyan), Gateway, Setup guides, Phone view, Logout. Zone principale, rangée du haut : Status (coche verte), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Trois jauges : Grid power -4.1 kW ; Power Shaper 0.1 kW ; Load power -4.2 kW. Sources : L1 234 V, L2 233 V, L3 235 V ; PV Source: 5 W. Tuile Battery : 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads : P: -4241 W. Cabinet status : Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logo Pixii. En dessous : un graphique en courbes History avec la légende Battery voltage, SoC, PowerShaper, Meter power, et des axes pour la tension de la batterie (0 à 64), le SoC (0 à 120) et la puissance (-10k à 10k). Onglets en bas : Overview, Voltages.
Configurez :
- Adresse IP (IP statique recommandée)
- Masque de sous-réseau
- Passerelle (si nécessaire)
Notez l'adresse IP de Pixii. Vous en avez besoin pour la configuration dans Reduxi.
Description textuelle de cette image
Capture d'écran de l'interface web de Pixii, page Network setting. Menu sombre à gauche : Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. En-tête : Site: Tolvmansgatan – Hybrid, Logged in as: installer. Champs : Type: DHCP (liste déroulante grisée) ; Name: Wired connection 1 ; Host name ; Address (ipv4), encadré d'un rectangle cyan ; Mask ; Gateway ; Obtain DNS server address automatically : case non cochée ; DNS1: 8.8.8.8 ; DNS2: 8.8.4.4 ; NTP1: 0.pool.ntp.org ; NTP2: 1.pool.ntp.org ; NTP3: 2.pool.ntp.org ; NTP4: 3.pool.ntp.org ; NTP used: 2.pool.ntp.org. Boutons : Edit, Save (grisé).
4.2 Modbus TCP
Allez dans Menu → Communication → Modbus et définissez :
| Paramètre | Valeur |
|---|---|
| Enabled | Yes |
| Type | TCP/IP |
| TCP Port |
502 (par défaut) |
Enregistrez les paramètres.
Description textuelle de cette image
Capture d'écran d'une interface web de Pixii. Menu sombre à gauche intitulé Communication avec les entrées : Back, TCP/IP, MQTT, HTTPS (avec une icône de cloud), E-mail, SMS, Serial ports, Modbus (surligné d'un cadre cyan), Certificates, Multicabinet. Texte d'en-tête : Site: Tolvmansgatan – Hybrid, Logged in as: installer. Panneau principal intitulé Modbus setting : Enabled : coché ; Type: TCP/IP v4 (liste déroulante verte) ; Msg. lifetime: 60 ; Listen to all : coché ; TCP/IP client port : grisé, valeur ; Multicabinet regulation type: Multiple Services. Boutons : Save, Set default.
4.3 Type de régulation multi-armoires (obligatoire pour Modbus TCP)
Allez dans Menu → Communication → Modbus. Deux options sont disponibles :
Multiple Services
- La logique de contrôle interne de Pixii est active
- Reduxi agit comme système de supervision
Description textuelle de cette image
Capture d'écran de l'interface web de Pixii, page Service Settings, en-tête Site: Tolvmansgatan – Home, Logged in as: installer. Menu sombre à gauche Menu (coupé à gauche) : Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Liste déroulante Profile : None, carré vert, bouton Set, cadre gris indiquant None. Liste Unused services avec des flèches de lecture : Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. La liste de droite intitulée Run by priority, Enable services (case cochée) est vide et encadrée d'un rectangle rouge. Boutons : Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi prend le contrôle total
- Pixii fonctionne comme un appareil piloté
Description textuelle de cette image
Capture d'écran de l'interface web de Pixii. Menu sombre à gauche intitulé Communication : Back, TCP/IP, MQTT, HTTPS (avec icône de cloud), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. En-tête : Site: PIXII Vassundavägen 178, Logged in as: installer. Panneau Modbus setting : Enabled : coché ; Type: TCP/IP v4 (liste déroulante verte) ; Msg. lifetime: 60 ; Listen to all : coché ; TCP/IP client port : cadre gris ; Multicabinet regulation type: Simple. Boutons : Save, Set default.
Pour que le système réponde correctement, activez Demand Response. Cliquez sur le bouton de lecture (déplacez-le vers la droite) et enregistrez le réglage.
Description textuelle de cette image
Capture d'écran de l'interface web de Pixii, en deux parties. Menu sombre à gauche intitulé Communication : Back, TCP/IP, MQTT, HTTPS (avec icône de cloud), E-mail (surligné en clair), SMS, Serial ports, Modbus, Certificates, Multicabinet. En-tête : Site: Lärlingsgatan 16, Logged in as: installer. Page Service Settings : liste déroulante Profile : None, un carré vert, bouton Set et un cadre gris indiquant None. Liste de gauche Unused services avec des flèches de lecture : Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Liste de droite intitulée Run by priority, Enable services (case cochée) : une entrée Demand response avec un carré d'arrêt, des flèches haut et bas et une coche verte. Les deux listes ont une barre de défilement horizontale. Boutons en bas : Save, Refresh (contour), Guide, Back.
4.4 Rôle multi-armoires (obligatoire pour RS485)
Allez dans System → General settings.
| Système | Rôle multi-armoires |
|---|---|
| Système à une seule armoire | Client |
| Système multi-armoires | Une armoire : Master. Toutes les autres : Client. |
4.5 Port série (RS485)
Allez dans Menu → Communication → Serial ports. Sélectionnez l'onglet Serial Port 4 (COM4) et configurez :
| Paramètre | Valeur |
|---|---|
| Enabled | Yes |
| Débit en bauds | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Enregistrez les paramètres.
4.6 Modbus RTU
Allez dans Menu → Communication → Modbus et définissez :
| Paramètre | Valeur |
|---|---|
| Enabled | Yes |
| Type | RS485 RTU |
| Durée de vie des messages | 60 |
| Identité du port série | 4 |
| Adresse Modbus série |
1 (une seule armoire) |
| Type de régulation multi-armoires | simple |
Dans les systèmes multi-armoires, chaque armoire a besoin d'une adresse Modbus unique.
Enregistrez les paramètres.
5 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
6 Ajouter Pixii au Reduxi Controller
Cette étape est identique pour les deux méthodes de communication, à l'exception du type de connexion sélectionné.
6.1 Paramètres de base
Connectez-vous au Reduxi Configurator (voir le Point 5) et cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran de la barre latérale gauche du Reduxi Configurator. En haut : logo reduxi avec le texte CONFIGURATOR. Sections repliées : Devices (icône plus) et Strategies (icône plus). En dessous, deux boutons côte à côte : Add device (icône plus, entouré d'un cadre de mise en évidence bleu) et Add strategy (icône plus). En dessous, deux entrées : Settings et Profile. La zone à droite de la barre latérale est vide et blanche.
À la première étape, définissez les paramètres de base :
- Device type :
Battery - Type :
Pixii PowerShaperouPixii Home - Name : un nom de votre choix
Description textuelle de cette image
Capture d'écran de l'assistant d'ajout d'appareil du Reduxi Configurator, étape 1 sur 3. Barre de progression à trois étapes : 1 Basic settings (active, cercle noir), 2 Communication channel (gris), 3 Advanced settings (gris). Titre : Basic settings. Champs : Device type * : liste déroulante vide ; Type * : liste déroulante vide ; Name * : champ de texte vide. Boutons : Back (en bas à gauche), Next (en bas à droite, foncé).
6.2 Paramètres de communication
Sélectionnez le type de communication et définissez les paramètres en conséquence. Utilisez les valeurs que vous avez définies sur Pixii (voir point 4).
| Type de communication | À utiliser pour |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Description textuelle de cette image
Capture d'écran de l'assistant du Reduxi Configurator en trois étapes : 1 Basic settings (terminée, noire), 2 Communication channel (en cours, noire), 3 Advanced settings (grise). Titre : Communication channel and device configuration. Connection *: TCP/IP. IP *: vide. Port *: 502. Modbus unit ID *: 2, encadré d'un rectangle bleu. Boutons : Back, Test communication, Next (foncé).
6.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Il lit une fois le Pixii et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
Le test renvoie l'un de ces deux résultats :
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée "Test communication" avec un bouton de fermeture (x) en haut à droite. Texte vert dans la zone de contenu : "Successful readout from device". Valeurs listées : Error: false ; Battery voltage: 53.34 V ; Grid active power: 1077 W ; PV export active energy: null Wh ; PV voltage: null V ; Load import active energy: 2293200 Wh ; Grid import active energy: 2402100 Wh ; PV current: null A ; Battery state of charge: 88 % ; Battery export active energy: 83000 Wh ; Battery import active energy: 87400 Wh ; Off-grid: false ; Battery active power: -9 W ; Battery min. active power: -10668 W ; Load active power: 994 W ; Battery current: -0.17 A ; Battery max. active power: 5334 W ; Grid export active energy: 100 Wh ; State name: NORMAL ; PV active power: null W ; PV min. active power: null W ; Inverter active power: 985 W. Bouton en bas à droite : Close.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication (croix de fermeture en haut à droite). Premier cadre : Unable to communicate with device. Second cadre avec un texte rouge : Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Bouton : Close (foncé).
6.4 Paramètres avancés
Les paramètres avancés sont facultatifs. Ils dépendent des besoins du site où le Reduxi Controller est installé. Une fois tous les paramètres avancés définis, cliquez sur Done en bas à droite.
Description textuelle de cette image
Capture d'écran de l'assistant d'ajout d'appareil du Reduxi Configurator, étape 3 sur 3 (Advanced settings). Barre de progression avec trois cercles noirs 1 Basic settings, 2 Communication channel, 3 Advanced settings (active). Titre : Advanced settings. Huit questions oui/non, chacune avec un bouton désactivé et une petite indication de valeur par défaut à droite : Do you want to set data-saving interval? (Default: 1 min) ; Do you want to set reading delay? (Default: 1000 ms) ; Do you want to set writing delay? (Default: 1000 ms) ; Do you want to set power generation limits and capabilities? ; Do you want to set power consumption limits and capabilities? ; Do you want to limit communication with the device to read-only? (Default: No) ; Do you want to invert direction for energy import and export? (Default: No) ; Do you want to exclude device from summary? (dernière question, petit texte ; Default: No). Rangée du bas de trois listes déroulantes : L1 is connected to main feed: L1 ; L2 is connected to main feed: L2 ; L3 is connected to main feed: L3. Boutons : Back (à gauche) et un bouton foncé à droite (libellé petit, indiquant Done).
7 Vérifier les mesures et définir le pilotage
7.1 Paramètres de pilotage des appareils Pixii
Vous pilotez le système Pixii de l'une de deux manières (voir point 4, point 4.3). Selon l'option, réglez le control type correspondant dans le Reduxi Configurator pour chaque appareil Pixii que vous ajoutez.
Pour Multiple Services, configurez l'appareil sous Devices – Pixii – Details – All settings comme indiqué :
Description textuelle de cette image
Capture d'écran du Reduxi Configurator avec deux panneaux. Panneau de gauche Communication channel : Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Panneau de droite Device configuration : Modbus unit ID *: 1. Is PV installed? * : bascule sur No. Control mode *: EMS by Pixii (Multiple Services), avec le texte d'aide gris Select control mode of inverter.
Pour Simple Modbus, configurez l'appareil sous Devices – Pixii – Details – All settings comme indiqué :
Description textuelle de cette image
Capture d'écran du Reduxi Configurator avec deux panneaux. Panneau de gauche Communication channel : Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Panneau de droite Device configuration : Modbus unit ID *: 1. Is PV installed? * : bascule sur No. Control mode *: EMS by setpoint (Simple Modbus), avec le texte d'aide gris Select control mode of inverter.
7.2 Last measurements
Une fois la communication établie, vérifiez les valeurs sous Devices – Pixii PowerShaper dans le Reduxi Configurator comme test supplémentaire.
Description textuelle de cette image
Capture d'écran de la page d'appareil Reduxi d'une pompe à chaleur, onglet Last measurements (onglets : Last measurements, Analysis, Archive ; une liste déroulante et une icône d'actualisation en haut à droite). Tuiles du haut : "Control type" avec les boutons Auto (foncé) et Manual (surligné en turquoise, sélectionné) ; une deuxième tuile avec une rangée de quatre petits boutons, dont un surligné en turquoise (petites étiquettes : Off.). Carte "Current" : trois valeurs 0.55, 0.57, 0.59 (étiquettes de phase et unités en petit). Carte "Power" : trois valeurs 0.4, 0.0, 0.4. Carte "Energy" : une valeur 78.7. Carte "Other" : lignes avec les valeurs OFF, MANUAL, OFF, OFF, ON. Carte "Settings" : valeurs de tension 246.00, 244.40, 246.30. Chaque valeur porte un petit horodatage.
7.3 Activer le pilotage par Reduxi
Pour un pilotage avancé de la batterie, intégrez l'appareil à la stratégie du système Reduxi. Sous Devices – Pixii PowerShaper ou Pixii Home dans le Reduxi Configurator, réglez le control type sur AUTO. Les commandes de stratégie n'agissent sur la batterie qu'à cette condition.
Pour obtenir un maximum de flexibilité et réduire les coûts d'énergie avec les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
Après avoir ajouté l'appareil, vous pouvez aussi le surveiller et le piloter via l'application Reduxi.
✓ Résumé
Préparation (points 1–3) : lisez les pages du fabricant et choisissez une méthode : Modbus TCP/IP sur Ethernet (recommandé) ou Modbus RTU sur RS485 via Serial COM4.
Pixii (point 4) : définissez les paramètres réseau et Modbus sur Pixii. TCP : adresse IP, port 502, type de régulation multi-armoires. RTU : rôle multi-armoires, port série 4 avec 19200 bauds et paramètres Modbus.
Ajout à Reduxi (points 5–6) : ouvrez le Configurator et ajoutez l'appareil avec le type Pixii PowerShaper ou Pixii Home. Sélectionnez TCP/IP ou Serial RS485. Lancez Test communication.
Mise en service (point 7) : définissez le control type pour votre option Pixii, vérifiez Last measurements et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez que Pixii et le Reduxi Controller se trouvent sur le même réseau IP et que l'adresse IP et le port 502 sont corrects (TCP). Pour RTU, vérifiez que les paramètres du port série sur Pixii correspondent à ceux de Reduxi (voir point 4). |
| La communication Modbus ne fonctionne pas | Redémarrez le Pixii. |
| Le type de régulation multi-armoires doit être modifié | Seule l'assistance Pixii peut modifier le type de régulation multi-armoires. |
| Les commandes Reduxi n'ont aucun effet sur Pixii | Vérifiez que Demand Response est activé pour Simple Modbus (voir point 4) et que le control type dans Reduxi est AUTO (voir point 7). |
| Connexion RS485 introuvable | Le RS485 se trouve sur le Pixii Gateway, Serial COM4, à l'intérieur de l'armoire Pixii. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
