1. Vue d'ensemble
Le Pixii PowerShaper et le Pixii Home prennent en charge deux méthodes de communication Modbus indépendantes pour l'intégration avec le contrôleur Reduxi :
Modes de communication pris en charge :
- Modbus TCP/IP sur Ethernet
- Modbus RTU sur RS485 (COM4 série)
Une seule méthode de communication est utilisée à la fois, en fonction de la conception du site et de l'infrastructure disponible.
2. Option de communication A – Modbus TCP/IP
2.1 Description
Modbus TCP/IP est la méthode de communication recommandée et la plus couramment utilisée.
Caractéristiques :
- Communication sur Ethernet
- Pixii et Reduxi doivent être sur le même réseau IP
- Mise en service et dépannage plus faciles
2.2 Connexion physique – Modbus TCP/IP

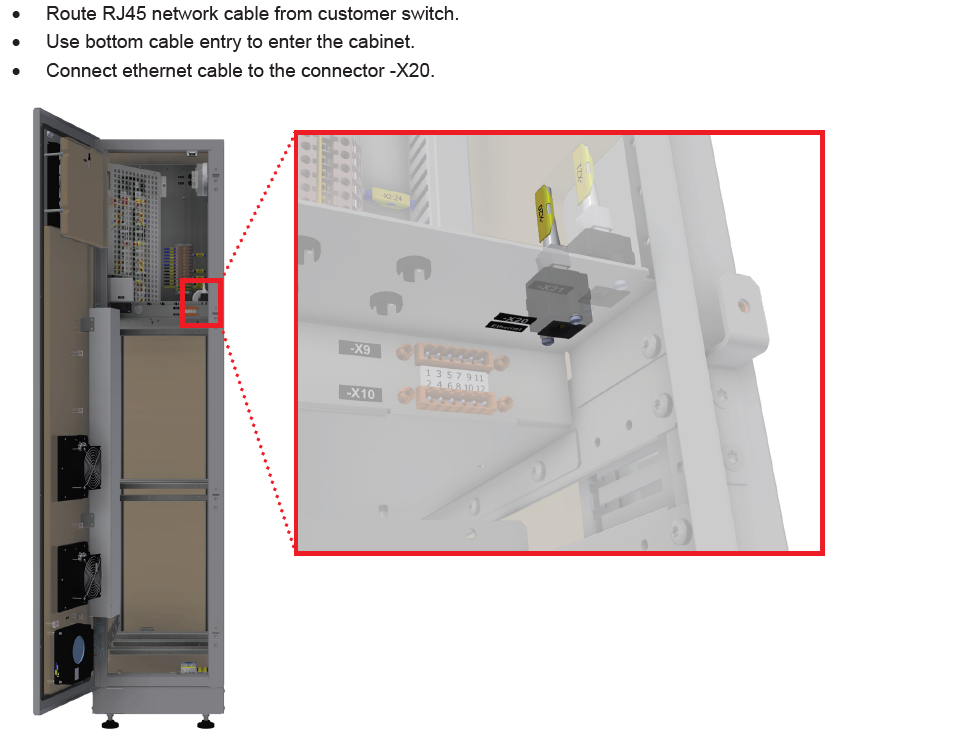

- Connectez le Pixii PowerShaper / Pixii Home au réseau local à l'aide d'un câble Ethernet.
- Connectez le contrôleur Reduxi au même réseau local.

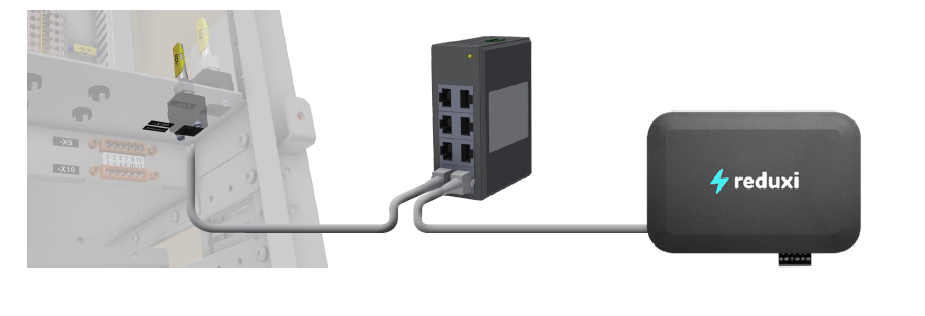

Exemples de connexion Ethernet :

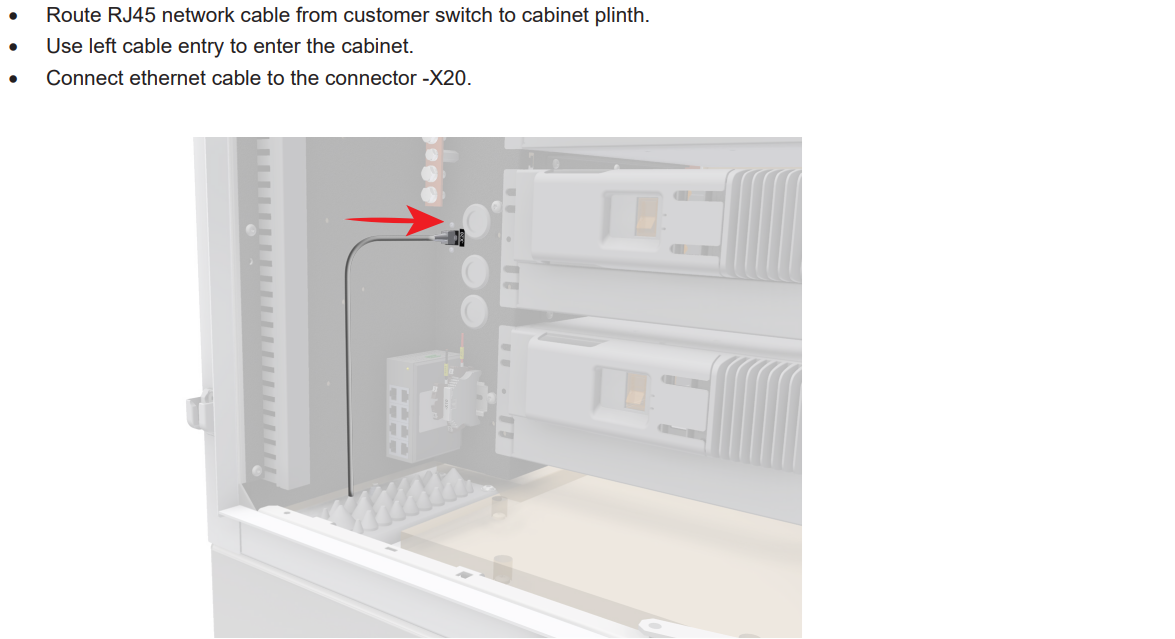

- Pixii PowerShaper
- Pixii Home

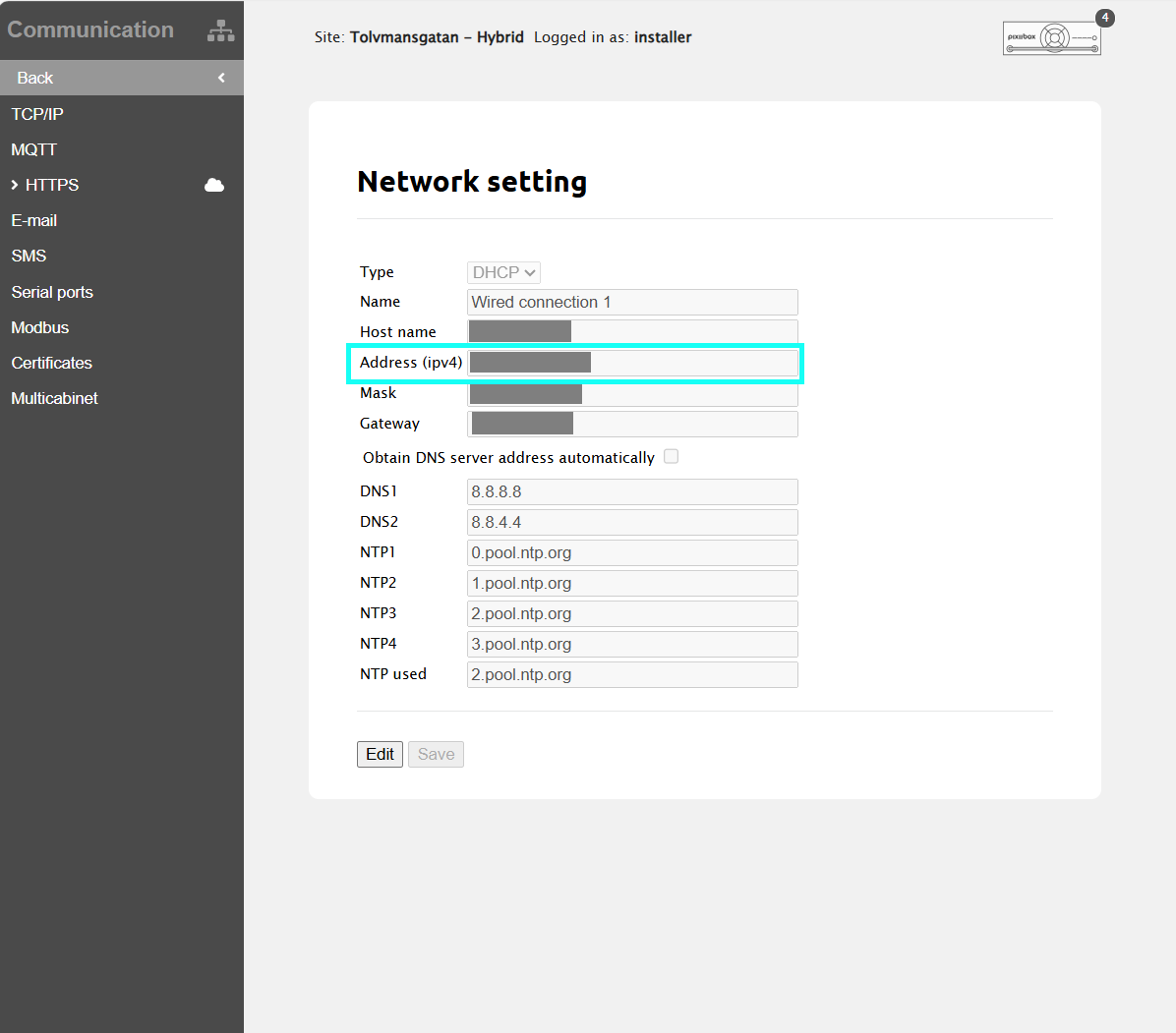

2.3 Configuration réseau (Pixii)

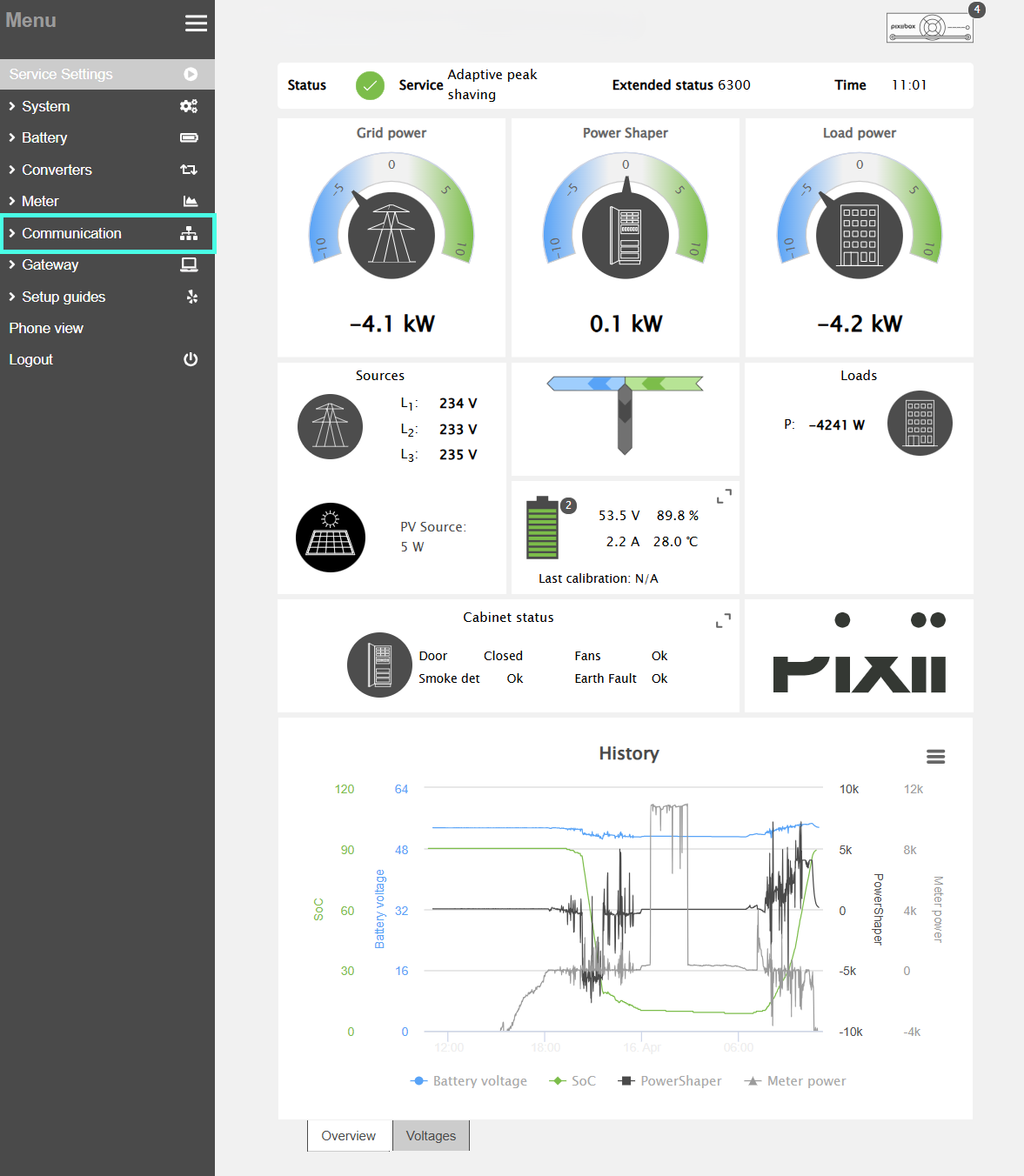

- Accédez à l'interface utilisateur Pixii
(Application Pixii Home pour Pixii Home, Interface Web pour PowerShaper) - Accédez à :
Communication → Paramètres réseau
- Configurer :
- Adresse IP
→ IP statique recommandée - Masque de sous-réseau
- Passerelle (si nécessaire)
- Notez l'adresse IP de Pixii pour la configuration Reduxi.

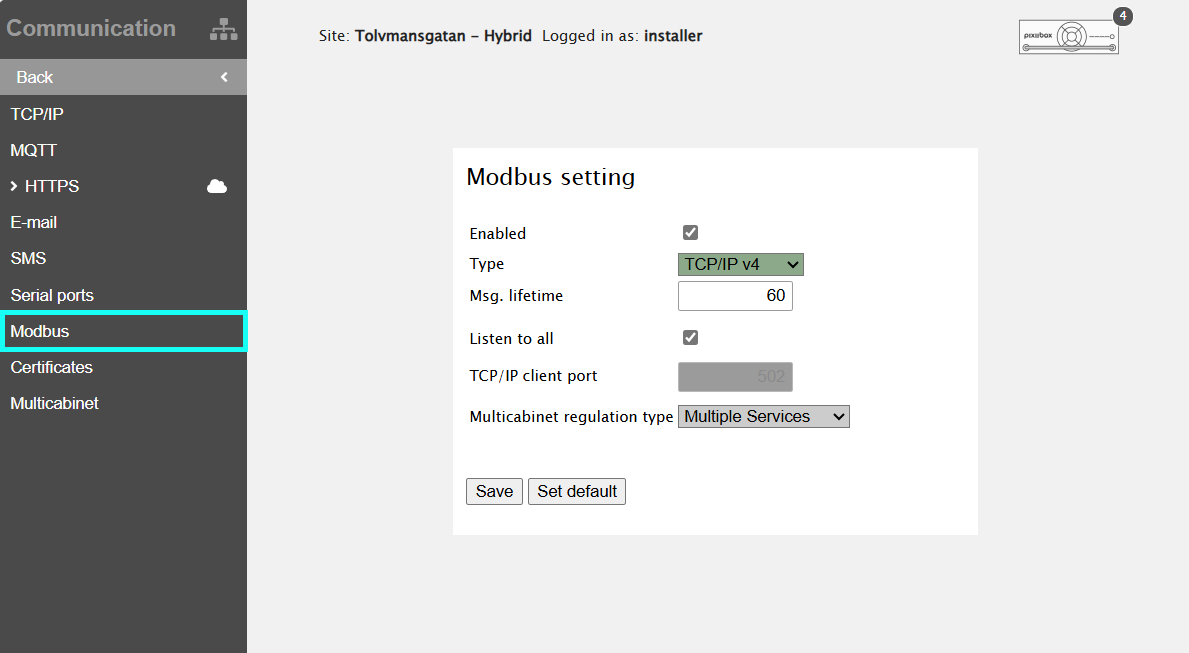

2.4 Configuration Modbus TCP (Pixii)
- Accédez à :

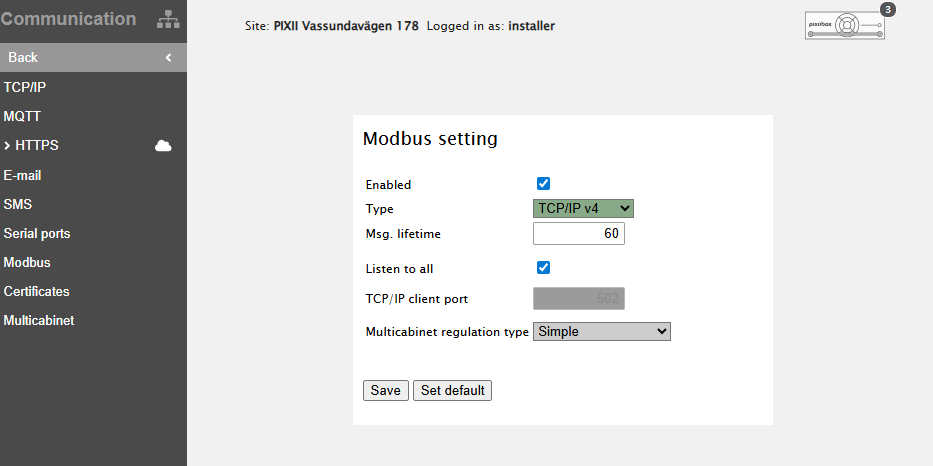

Menu → Communication → Modbus
- Définir :
- Activé : Oui
- Type : TCP/IP
- Port TCP : 502 (par défaut)
- Enregistrez les paramètres.
2.5 Type de régulation multicabinet (Requis pour Modbus TCP)
Accédez à :
Menu → Communication → Modbus
Deux options sont disponibles :

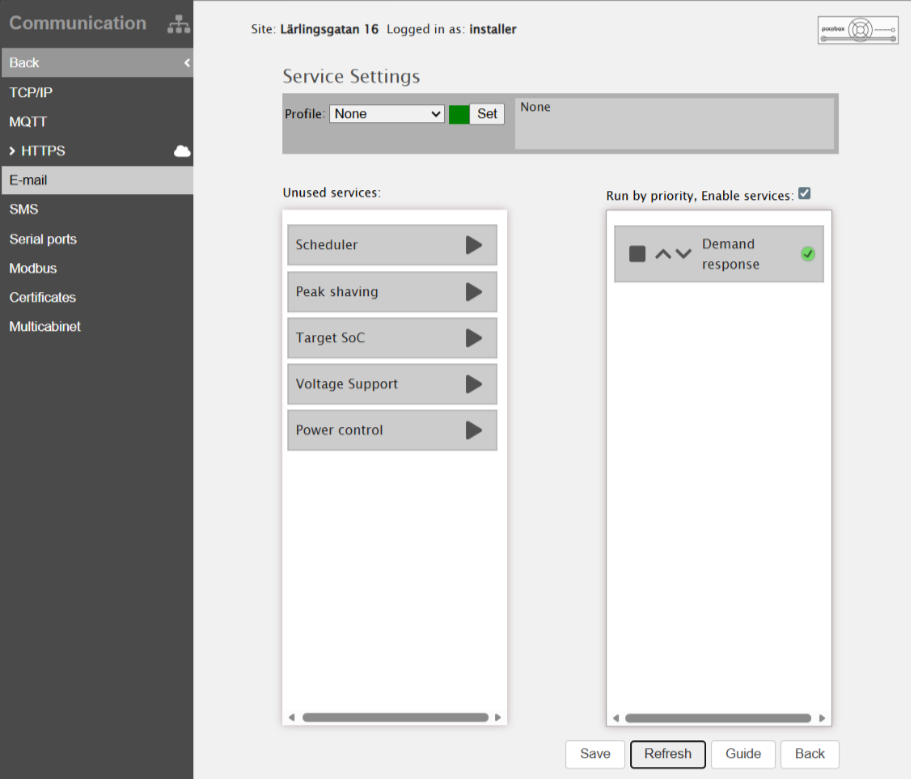

Services multiples
- La logique de contrôle interne de Pixii est active
- Reduxi agit comme un système de supervision
Modbus simple
- Reduxi prend le contrôle total
- Pixii fonctionne comme un appareil contrôlé
Si la communication Modbus ne fonctionne pas correctement, redémarrez PIXII.
Note :
La modification du type de régulation du Multicabinet ne peut être appliquée que par le support Pixii.
3. Option de communication B – Modbus RTU sur RS485
3.1 Description
Modbus RTU sur RS485 est utilisé lorsque :
- Ethernet n'est pas disponible
- Un bus industriel série est requis
Caractéristiques :
- Communication série
- Nécessite un accès au coffret
- Utilise le Pixii Gateway COM4 série
3.2 Emplacement physique du RS485
- Le RS485 se trouve sur le Pixii Gateway
- Point de connexion : COM4 série
- Accès physique : à l'intérieur du coffret Pixii

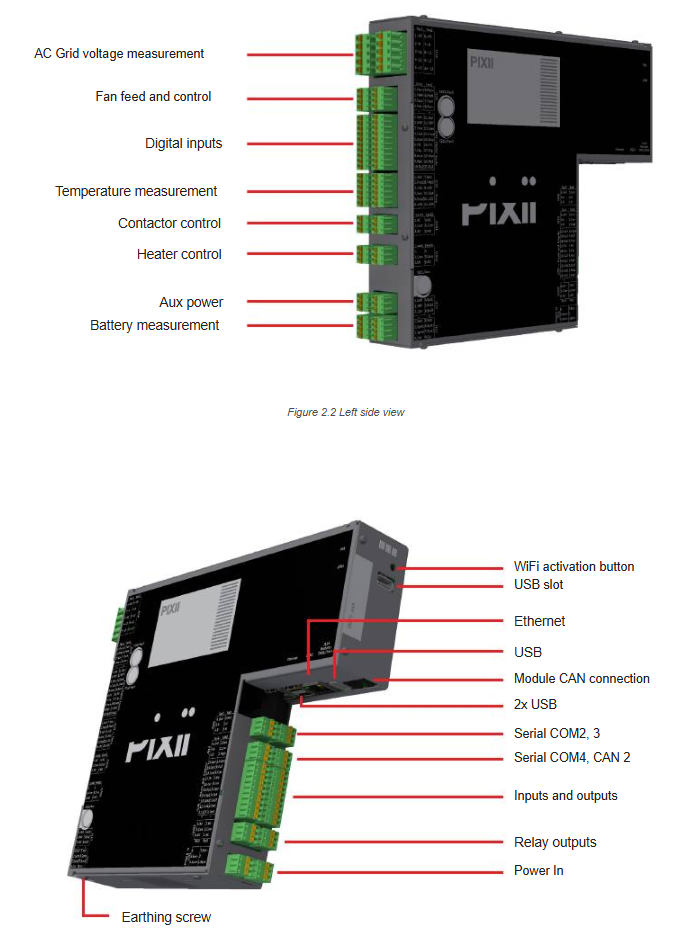

- Référence : Figure 2.3 – Vue latérale droite (COM4 série)
3.3 Configuration du rôle multicabinet (Requis pour RS485)
Accédez à :
Système → Paramètres généraux
Système à une seule armoire :
- Rôle multicabinet : Client
Système multi-armoires :
- Une armoire : Maître
- Toutes les autres : Client
Note :
Le rôle multicabinet est indépendant des rôles maître/esclave Modbus.
Pixii est toujours un esclave Modbus.
3.4 Configuration du port série (RS485)
Accédez à :
Menu → Communication → Ports série
Sélectionnez l'onglet Port série « 4 » (COM4) et configurez :
| Paramètre | Valeur |
|---|---|
| Activé | Oui |
| Débit en bauds | 19200 |
| Bits de données | 8 |
| Bits d’arrêt | 1 |
| Parité | Aucune |
Enregistrez les paramètres.
3.5 Configuration Modbus RTU
Accédez à :
Menu → Communication → Modbus
Définir :
| Paramètre | Valeur |
|---|---|
| Activé | Oui |
| Type | RS485 RTU |
| Durée de vie du message | 60 |
| Identité du port série | 4 |
| Adresse Modbus série | 1 (armoire simple) |
| Type de régulation multicabinet | simple |
Pour les systèmes multi-armoires :
- Chaque armoire doit utiliser une adresse Modbus unique.
Enregistrez les paramètres.
4. Ajout de Pixii au contrôleur Reduxi
Cette étape est identique pour les deux options de communication, à l'exception du type de connexion sélectionné.
4.1 Ajouter un appareil
Connectez-vous au configurateur Reduxi et sélectionnez Ajouter un appareil.
4.2 Paramètres de base de l'appareil
- Type d'appareil : Batterie
- Type : Pixii PowerShaper ou Pixii Home
- Nom : Défini par l'utilisateur

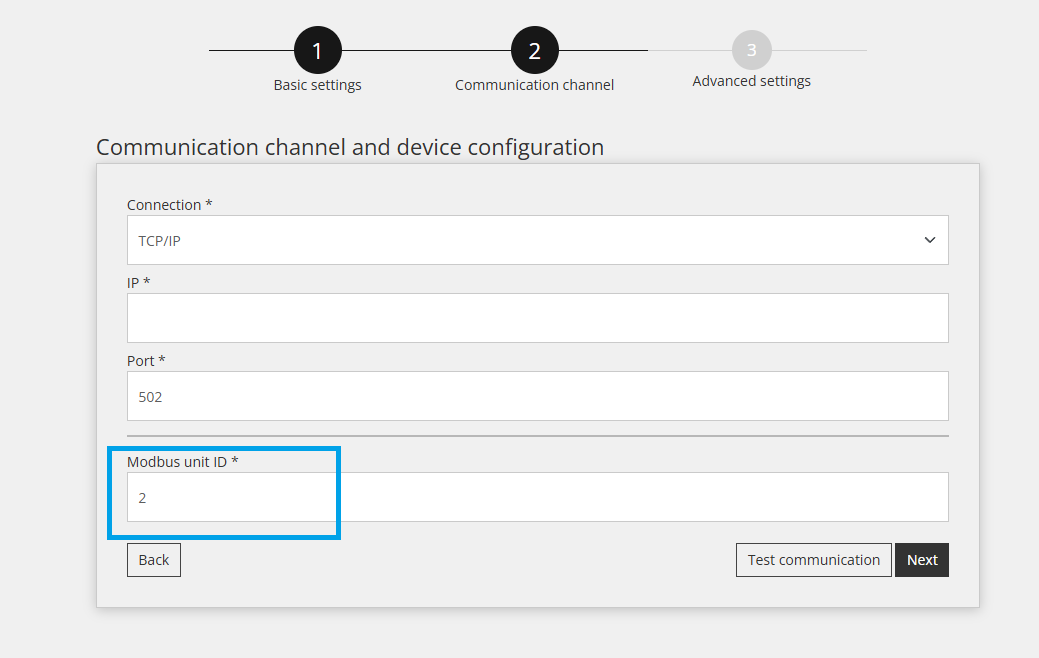

4.3 Sélection du canal de communication
Sélectionnez le type de communication :
- TCP/IP → pour Modbus TCP
- RS485 série → pour Modbus RTU
Définissez les paramètres en conséquence.

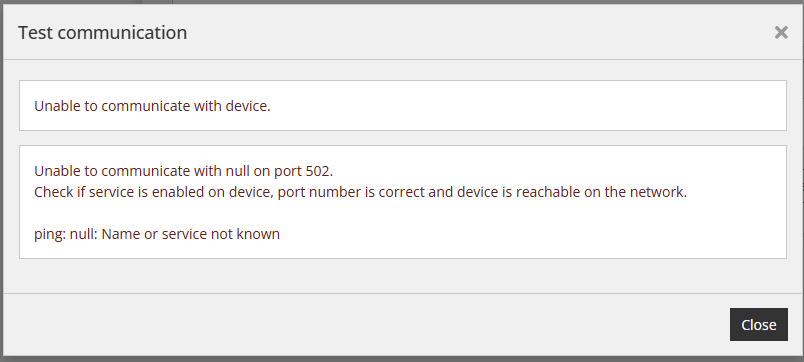

4.4 Test de communication

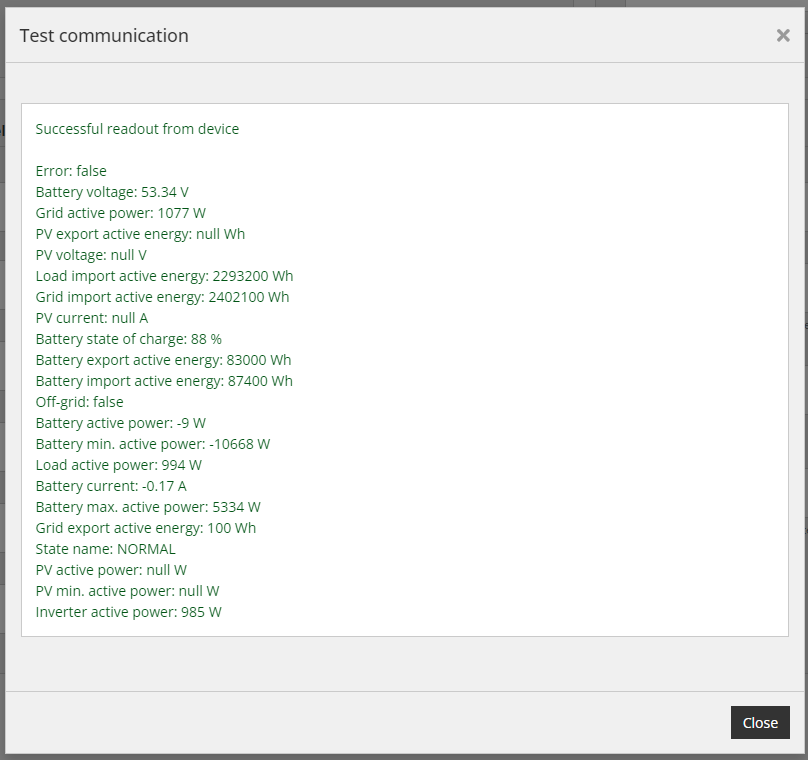

Utilisez Tester la communication.
Résultats possibles :
- ✅ Communication réussie
- ❌ Communication échouée
5. Paramètres avancés
Le réglage avancé est arbitraire et dépend des besoins spécifiques de l'endroit où le contrôleur Reduxi est installé. Après avoir terminé tous les réglages avancés, appuyez sur le bouton "Terminé" sur le côté inférieur droit.
6. Paramètres de contrôle/définition des appareils PIXII dans le configurateur Reduxi
Le contrôle du système PIXII peut être effectué avec deux options, comme décrit au point 3.3, Paramètres Modbus PIXII. En fonction de l'option utilisée, l'utilisateur doit également savoir que le type de contrôle approprié doit être défini dans le configurateur Reduxi pour chaque appareil PIXII ajouté au système.

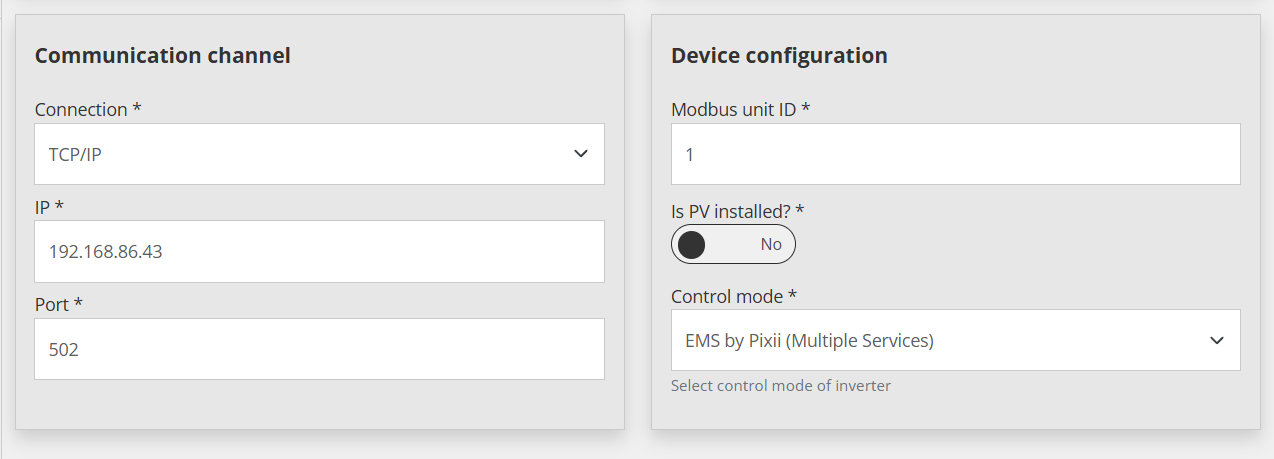

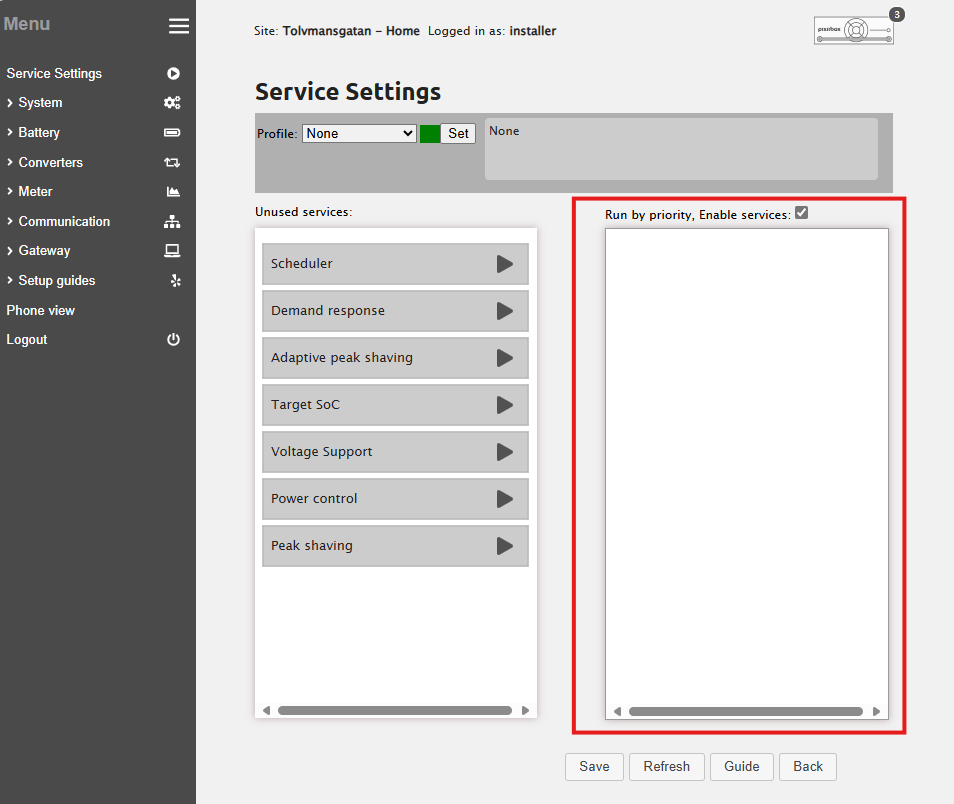

Dans le cas d'un appareil à services multiples, il faut configurer le menu Appareils/PIXII/Détails/Sous tous les paramètres, comme le montre l'image ci-dessous :

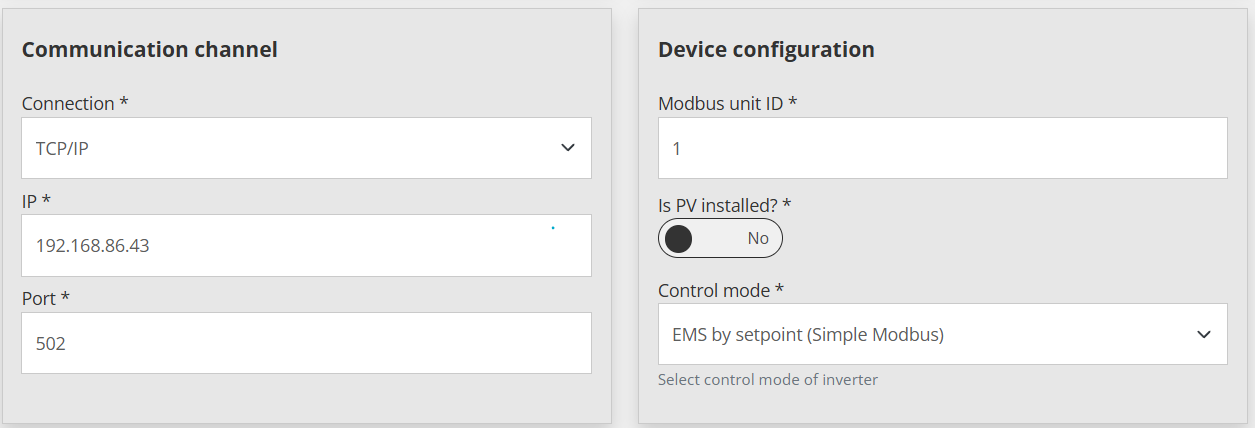

Dans le cas où l'appareil Simple Modbus dans le menu Appareils/PIXII/Détails/ sous tous les paramètres, doit être configuré, comme indiqué dans l'image ci-dessous :
7. Dernières mesures
Après avoir établi avec succès la communication avec le nouvel appareil, ses valeurs peuvent être vérifiées sous Appareils/PIXII PowerSharper dans le configurateur Reduxi comme test supplémentaire.
Pour un contrôle avancé de la batterie, intégrez l'appareil dans la stratégie du système Reduxi. Sous Appareils/PIXII PowerSharper ou Home dans le configurateur Reduxi, le type de contrôle doit être réglé sur AUTO afin que les commandes de stratégie affectent la batterie.
Pour obtenir une flexibilité maximale et une réduction des coûts énergétiques par rapport au prix dynamique et aux tarifs dynamiques, veuillez suivre les instructions sur la façon de définir la stratégie sur ce lien : Stratégies pour le contrôleur Reduxi.
Après avoir ajouté avec succès l'appareil, il peut également être surveillé et contrôlé via l'application Reduxi.
