Connectez Reduxi avec Huawei SUN2000B C&I via Modbus TCP, permettant une gestion tarifaire dynamique, réduisant les coûts énergétiques et débloquant des bénéfices grâce à l'arbitrage du marché de l'énergie.

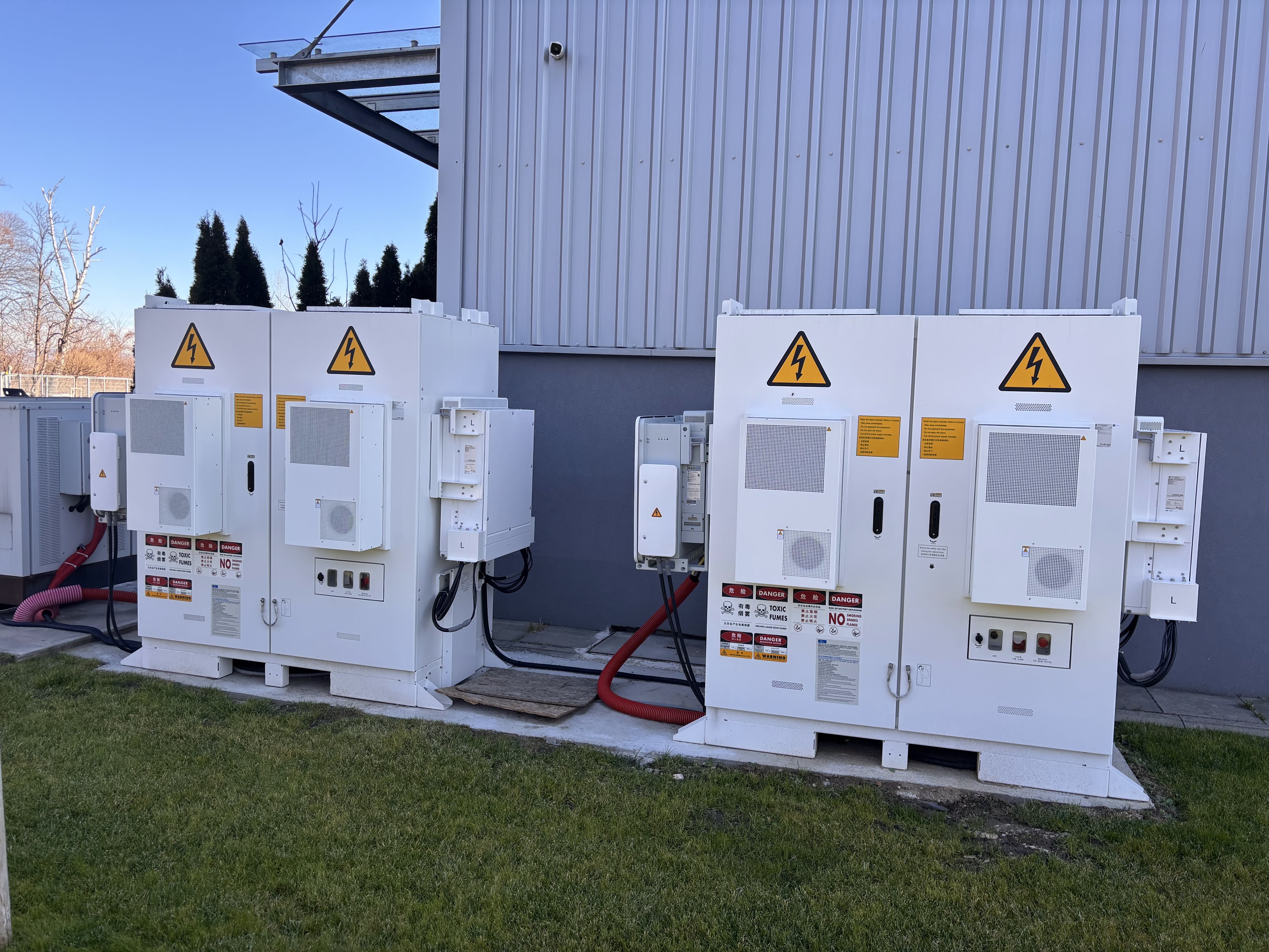

1.Huawei SUN2000B C&I éléments pour la connexion
Lien vers le manuel d'utilisation du système d'onduleur SUN2000-(50K, 75K, 80K, 150K)-MG :
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Lien vers le manuel d'utilisation du système de batterie PCS2000MA :
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Lien pour l'utilisateur pour compteur intelligent DTSU666-H :
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&Connexion I et Activation Modbus TCP/IP et obtention d'IP
2.1 Connexion à Enregistreur intelligent Huawei SUN2000B
Toute la configuration et la mise en service sont effectuées via l'enregistreur intelligent Huawei SUN2000B, la connexion à celui-ci est donc cruciale pour les étapes supplémentaires décrites ci-dessous.
Une description exacte de la façon de se connecter à l'enregistreur intelligent Huawei SUN2000B est disponible sur le lien :
2.2 L'activation s'effectue dans le menu Paramètres/Modbus TCP :
Le protocole de communication pour la transmission de données dans le cas de Reduxi et Huawei SUN2000B C&I est Modbus TCP/IP, qui doit être activé dans l'application du système d'alimentation Enspire Huawei.
- Paramètres Modbus TCP/IP, où vous définissez :
- Paramètres de lien. Activer,
- Mode d'adresse : Adresse logique (doit être défini sur logique !)
- Adresse du logger : définir l'adresse logique du SmartLogger,
- Planification rapide : désactiver.
2.3 L'IP de l'enregistreur Huawei SUN2000B est obtenue dans le menu Paramètres/Réseau filaire ou sans fil :
3. Huawei SUN2000B Smart Logger Modbus ID pour tous les éléments connectés

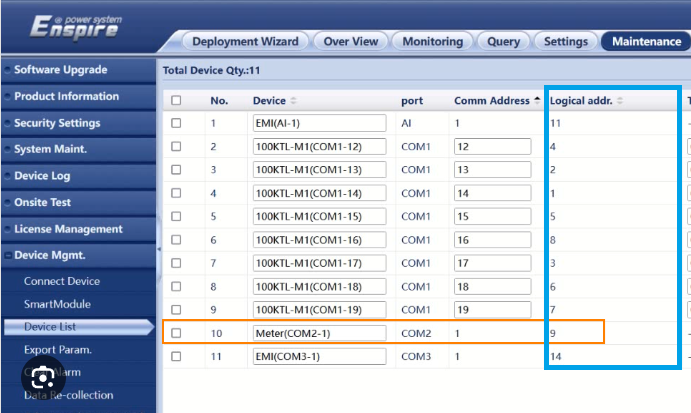

Tous les identifiants Modbus (adresse Modus) essentiels à la configuration dans le système Reduxi concernant le point 4.3 sont obtenus dans l'application Enspire sous Maintenance/Liste des périphériques :
3.1 C&I Système de batterie PCS2000MA ID Modbus PCS et ESS (explication supplémentaire pour le système de batterie)

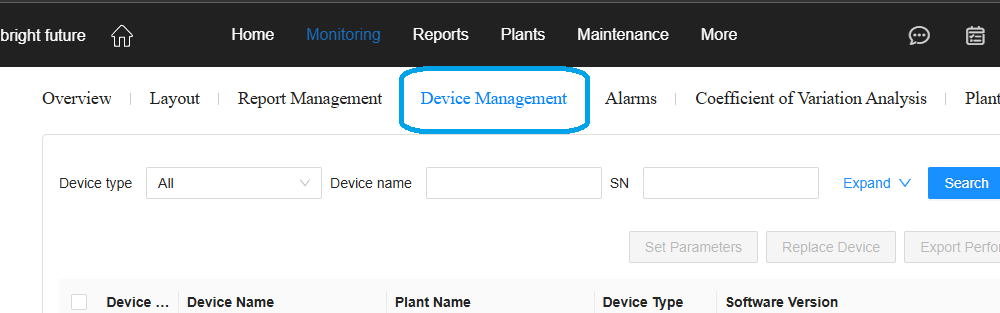

Étant donné que le système de batterie se compose de deux parties, le contrôle et la surveillance, il existe deux adresses d'identification Modbus différentes, les deux adresses sont obtenues dans l'application FusionSolar sous Accueil/Gestion des appareils, image ci-dessous :

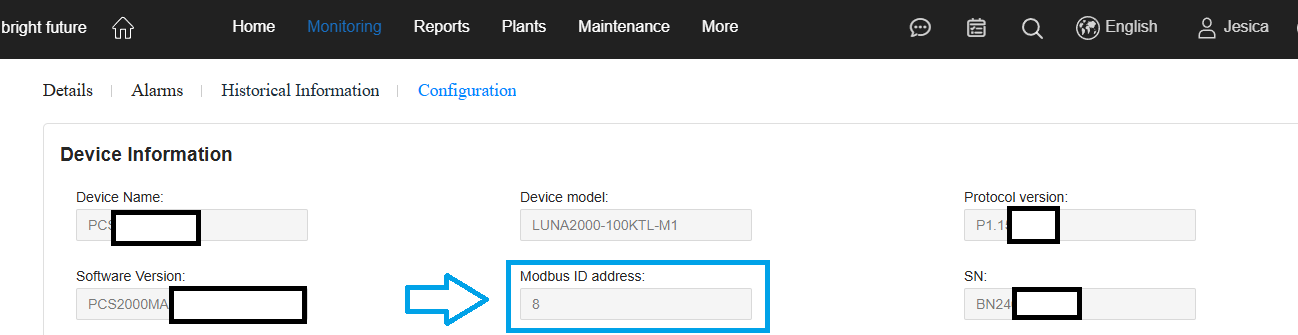

Pour l'adresse PCS, choisissez votre élément PCS et cliquez sur Configuration :

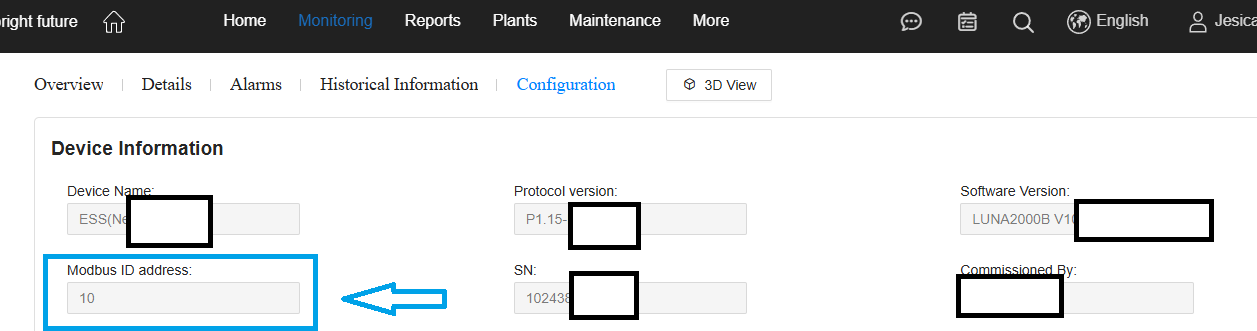

Pour l'adresse PCS, choisissez votre élément ESS et cliquez sur Configuration :
4. Ajout d'un nouvel appareil (Huawei SUN2000B)
Les points suivants sont présentés pour ajouter un nouvel appareil (Huawei SUN2000) ou modifier un appareil existant.
Étant donné que le système complet est constitué de différents composants, un appareil individuel doit être ajouté pour chaque partie. Il y a trois éléments distincts :
- Compteur d'énergie (Huawei SUN2000 3P et non Chint DTSU666 car toutes les données sont obtenues à partir de Logger2000B)
- Onduleur (Huawei SUN2000)
- Batterie (Huawei LUNA2000B)
Un exemple de la manière d'ajouter un nouvel appareil au système Reduxi sera affiché pour Huawei LUNA2000B dans les points suivants.
4.1 Ajouter un nouvel appareil
Connectez-vous à l'application Reduxi Configurator et appuyez sur le bouton « Ajouter un appareil ».

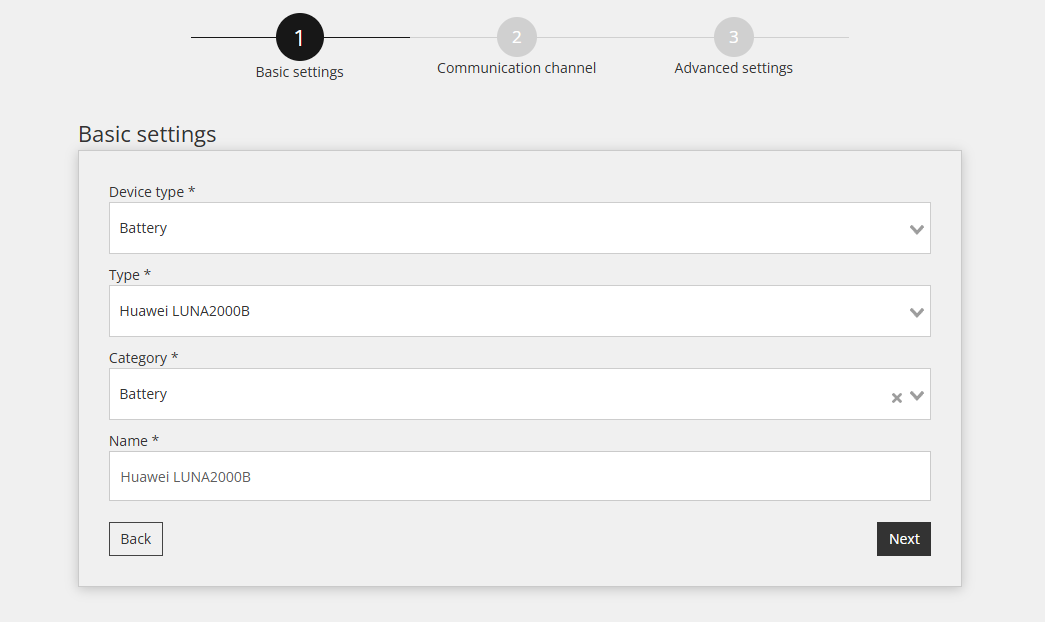

4.2 Sélectionnez l'appareil que vous souhaitez ajouter (paramètres de base)
Dans la première étape, sélectionnez les paramètres de base de l’appareil que vous souhaitez ajouter :
- Type d'appareil : Batterie,
- Type : Huawei LUNA2000B
- Nom : Spécifiez le nom de l'appareil.

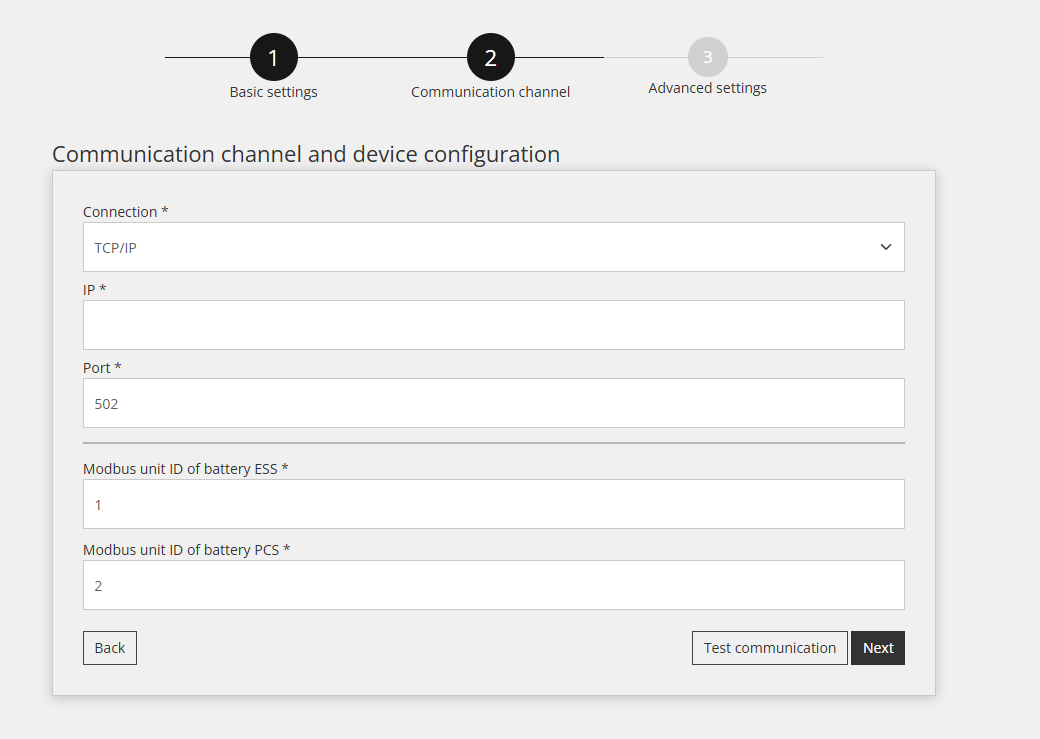

4.3 Canal de communication
Remplissez les paramètres de communication avec Huawei LUNA2000B, qui sont :
- Connexion : TCP/IP,
- IP : remplissez l'IP du SmartLogger2000B 2,2 points.
- Port : toujours 502,
- ID de l'unité Modbus : remplissez l'ID de l'unité Modbus EES et PCS de la batterie 3. point
4.4 Test de communication
Sous tous les champs du canal de communication, le bouton « Tester la communication » est placé, qui est utilisé pour effectuer le test.
Le test de communication peut renvoyer deux réponses :

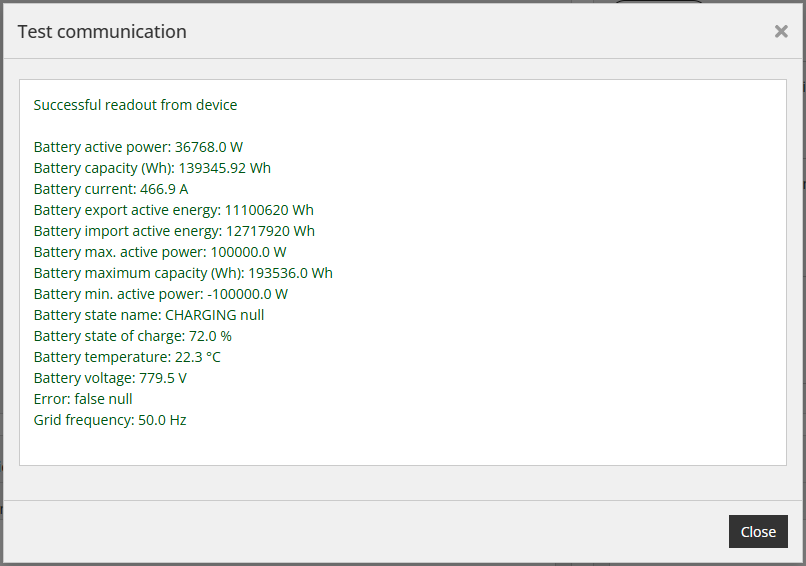

1. La communication fonctionne correctement, l'image ci-dessous :
2. La communication ne fonctionne pas correctement, l'image ci-dessous :
4.5 Paramètres avancés
Les paramètres avancés sont arbitraires et dépendent des besoins spécifiques de l'emplacement où le contrôleur Reduxi est installé. Après avoir terminé tous les paramètres avancés, appuyez sur le bouton "Terminé"en bas à droite.

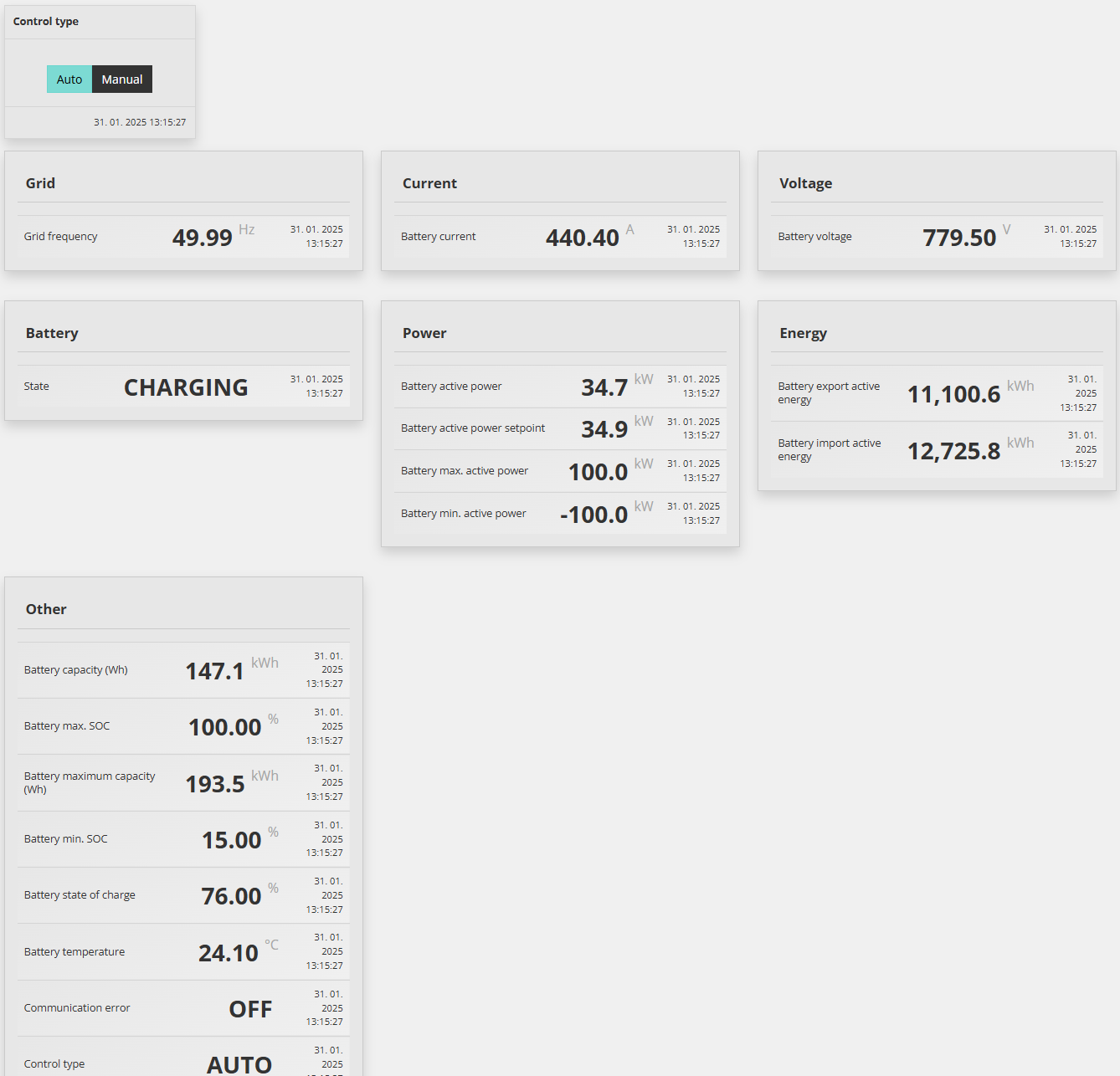

5. Lectures de l'appareil
Le but de ce point est de montrer comment vérifier les lectures du nouvel appareil ajouté. Cela se fait sous « Appareil/Dernière mesure ».
Pour un contrôle avancé des éléments individuels connectés au SmartLogger2000B, des éléments intégrés doivent être ajoutés à la stratégie du système Reduxi.
Par exemple, le type de contrôle du Huawei LUNA2000B doit être défini sur AUTO. Ce paramètre peut être configuré sous Appareils > Huawei LUNA2000B dans le Configurateur Reduxi.
Lorsque l'appareil est réglé sur AUTO, les commandes de la stratégie peuvent être exécutées. Dans le cas contraire, le contrôle devient obsolète.
Pour obtenir une flexibilité maximale et une réduction des coûts énergétiques par rapport au prix dynamique et aux tarifs dynamiques, veuillez suivre les instructions sur la façon de définir la stratégie sur ce lien : Stratégies pour le contrôleur Reduxi.
Après avoir ajouté avec succès l'appareil, il peut également être surveillé et contrôlé via l'application Reduxi.
