Comment connecter le PEGO ECP200 BASE (HVAC) au Reduxi Controller
Connectez le PEGO ECP200 BASE au Reduxi Controller via Modbus RTU. Vous bénéficiez d'une flexibilité maximale et d'une réduction des coûts et de l'énergie pouvant atteindre 30 %.
Description textuelle de cette image

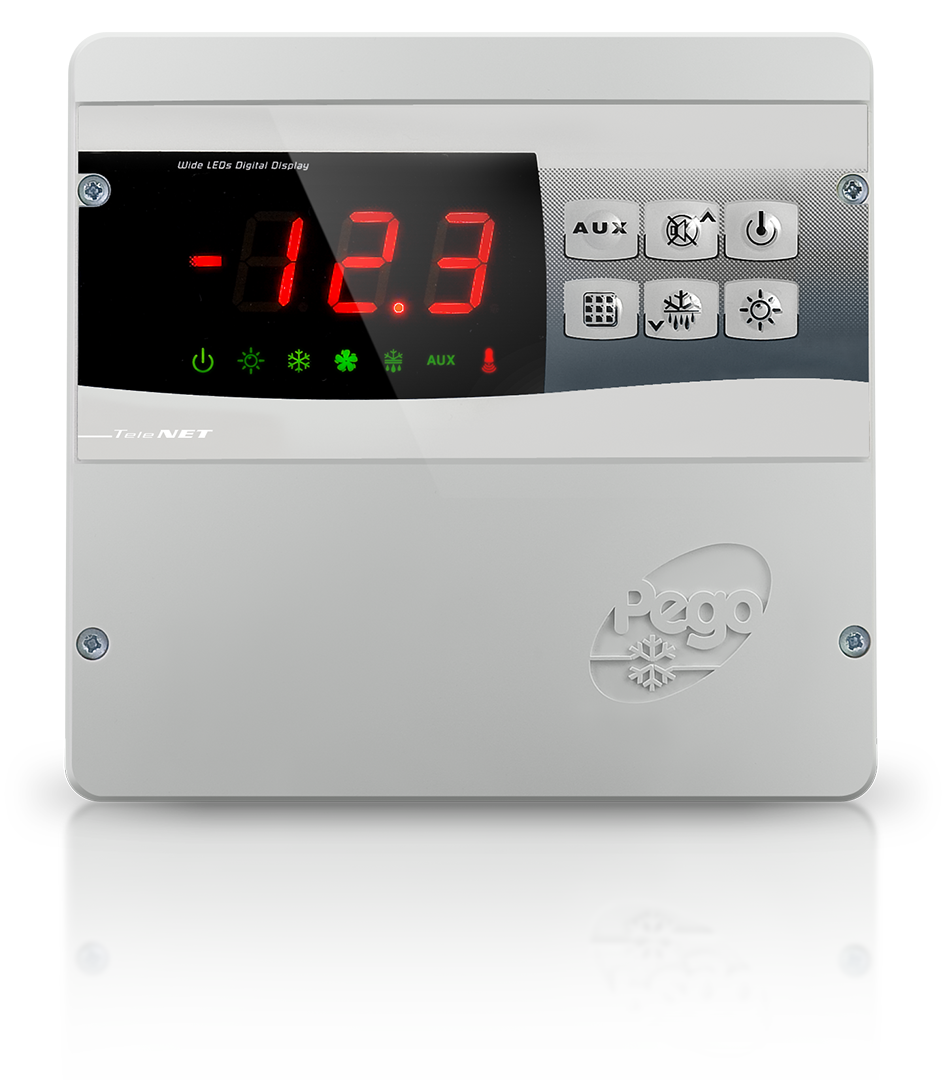

Photo d'un panneau de commande mural gris clair, au boîtier rectangulaire arrondi, avec un reflet brillant en dessous. Partie supérieure : un panneau noir avec le texte 'Wide LEDs Digital Display' au-dessus d'un afficheur rouge à sept segments indiquant -12.3. Sous l'afficheur se trouvent des icônes d'état : alimentation (verte), soleil (vert), flocon (vert), ventilateur (vert), dégivrage (vert), AUX (texte vert) et un voyant d'alarme (rouge). À droite se trouvent six touches : AUX, mise en sourdine avec une flèche vers le haut, alimentation, une icône de grille, dégivrage/flocon avec une flèche vers le bas, et une icône de soleil. Le texte 'TeleNET' est imprimé sous l'afficheur à gauche. Le logo 'Pego' est embossé en bas à droite du boîtier. Quatre vis sont visibles aux coins.
1 Documentation technique
Documents pour le PEGO ECP200 BASE :
- PEGO ECP200 BASE documentation (PDF) – Documentation de l'appareil, telle que liée dans le guide Reduxi d'origine.
- ECP 200 BASE4 A data sheet (PDF, Italian) – Fiche technique du panneau de commande pour chambres froides, du distributeur Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – Manuel sur ManualsLib.
2 Matériel nécessaire
Vous avez besoin des composants suivants :
- PEGO ECP200 BASE
- Reduxi Controller
- Câble pour la connexion Modbus RTU (RS485)
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Connecter le PEGO ECP200 BASE au Reduxi Controller
Le PEGO ECP200 BASE dispose d'une interface RS485 qui prend en charge Modbus RTU. Reduxi lit l'appareil via cette interface Modbus, la connexion physique doit donc être réalisée en premier.
L'image montre comment connecter le Reduxi Controller et le PEGO ECP200 BASE.
Description textuelle de cette image
Schéma de câblage combinant un dessin et une photo. À gauche : une ligne de bus en pointillés part du bord gauche. Deux petits cadres libellés TYPICAL CONNECTION comportent chacun des bornes A et B. À côté se trouve un contrôleur PEGO avec un afficheur numérique rouge et des boutons, avec des bornes numérotées 7 et 8 en bas. Un fil rouge et un fil bleu vont de la ligne au Reduxi Controller à droite (appareil sombre avec le logo reduxi, un port Ethernet et un connecteur enfichable noir) ; le fil rouge et le fil bleu sont reliés au connecteur enfichable noir. Un petit symbole rond noir se trouve sous la ligne, près de la gauche.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter le PEGO ECP200 BASE à Reduxi
Après avoir connecté le Reduxi Controller et le PEGO ECP200 BASE, enregistrez l'appareil dans Reduxi.
5.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator (voir point 4) et cliquez sur le bouton Add device.
Description textuelle de cette image
Capture d'écran de la barre latérale gauche du Reduxi Configurator. En haut : logo reduxi avec le texte CONFIGURATOR. Sections repliées : Devices (icône plus) et Strategies (icône plus). En dessous, deux boutons côte à côte : Add device (icône plus, entouré d'un cadre de mise en évidence bleu) et Add strategy (icône plus). En dessous, deux entrées : Settings et Profile. La zone à droite de la barre latérale est vide et blanche.
Dans la première étape, sélectionnez les paramètres de base :
- Device type :
HVAC - Type :
PEGO ECP200 BASE - Name : un nom de votre choix
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, étape 1 sur 3 de l'assistant d'ajout d'appareil, titre de page 'Basic settings'. Étapes : 1 Basic settings (active, cercle noir), 2 Communication channel, 3 Advanced settings. Champs : Device type *: HVAC ; Type *: PEGO ECP200 BASE ; Category *: HVAC (avec une icône x d'effacement) ; Name *: PEGO ECP200 BASE. Boutons : Back (contour), Next (foncé).
5.2 Paramètres de communication
La deuxième étape configure le canal de communication pour Modbus RTU. Elle crée la liaison entre le Reduxi Controller et le PEGO ECP200 BASE. La capture d'écran montre les paramètres.
Description textuelle de cette image
Capture d'écran de l'assistant du Reduxi Configurator en trois étapes : 1 Basic settings (noire), 2 Communication channel (noire, en cours), 3 Advanced settings (grise). Titre : Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Boutons : Back, Test communication, Next (foncé).
5.3 Tester la communication
Le bouton Test communication se trouve sous les champs de communication. Il vérifie si la connexion Modbus RTU entre les appareils fonctionne. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la partie inférieure d'un formulaire du Reduxi Configurator. Modbus unit ID *: 1. Boutons : Back, Test communication (entouré d'un rectangle bleu), Next (bouton foncé).
Le test renvoie l'un de ces deux résultats :
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication (croix de fermeture en haut à droite). Texte vert : Successful readout from device. Active power: 5810 W ; Error number: 0 ; Error: false ; H.C. 1 temp.: 48.3 °C ; Import active energy: 12512100 Wh ; Outdoor temp.: -3.7 °C ; Return temp.: 45.5 °C ; Sanitary water temp.: 44.9 °C ; Supply temp.: 48.3 °C. Bouton : Close (foncé).
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication avec une croix de fermeture en haut à droite. Message en texte rouge : Unable to communicate with device. Bouton foncé en bas à droite : Close.
5.4 Paramètres avancés
N'utilisez les paramètres avancés que si le site a des exigences particulières. Par défaut, vous ne modifiez rien ici.
Description textuelle de cette image
Capture d'écran de l'assistant du Reduxi Configurator, étape 3 Advanced settings. Indicateur d'étapes : 1 Basic settings, 2 Communication channel, 3 Advanced settings (tous noirs). Titre : Advanced settings. Chaque question a une bascule, toutes sur No : Do you want to set data saving interval? No (Default: 1 min) ; Do you want to set reading delay? No (Default: 1000 ms) ; Do you want to set writing delay? No (Default: 1000 ms) ; Do you want to set power generation limits and capabilities? No ; Do you want to set power consumption limits and capabilities? No ; Do you want to limit communication with the device to read-only? No (Default: No) ; Do you want to invert direction for energy import and export? No (Default: No). Listes déroulantes : L1 is connected to main feed: L1 ; L2 is connected to main feed: L2. Bouton : Back.
6 Vérifier les mesures
6.1 Dernières mesures
Vérifiez les mesures de l'appareil sous Device (PEGO ECP200 BASE) – Last measurement dans le Reduxi Configurator.
Description textuelle de cette image
Capture d'écran de la vue des dernières mesures du Reduxi Configurator avec plusieurs cartes. Carte State name setpoint : une rangée de boutons Off, Eco, On (surligné en turquoise), Boost, Setpoint ; horodatage 17. 02. 2025 16:06:17. Carte Configuration, lignes (toutes avec l'horodatage 17. 02. 2025 16:06:17) : enumeration.TEMPERATURE_DELTA_CMD 3.0 °C ; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C ; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C ; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Carte Measurements : Communication error: ON, 17. 02. 2025 16:06:17. Carte Other : Control type: MANUAL ; State name setpoint: ON_AUTO (bord droit légèrement coupé) ; toutes deux avec l'horodatage 17. 02. 2025 16:06:17.
6.2 Surveiller dans le cloud Reduxi
Une fois l'appareil ajouté dans le Configurator, vous pouvez le surveiller dans l'application cloud Reduxi.
✓ Résumé
Préparation (points 1–2) : procurez-vous la documentation du PEGO ECP200 BASE. Préparez le Reduxi Controller, le câble Modbus RTU et un ordinateur portable ou une tablette.
PEGO ECP200 BASE (point 3) : connectez l'appareil au Reduxi Controller via Modbus RTU (RS485).
Ajout à Reduxi (points 4–5) : connectez-vous à l'interface web Reduxi. Ajoutez l'appareil comme HVAC de type PEGO ECP200 BASE, saisissez les paramètres de communication, lancez Test communication et cliquez sur Done.
Mise en service (point 6) : vérifiez les mesures sous Last measurement. Surveillez l'appareil dans le cloud Reduxi.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez la connexion physique Modbus RTU (voir point 3) et les paramètres de communication (voir point 5, point 5.2). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
