Intégrez le périphérique PEGO ECP200 BASE au contrôleur Reduxi via Modbus RTU, obtenant une flexibilité maximale et des réductions possibles des coûts et de l'énergie jusqu'à 30 %.
1. PEGO ECP200 BASE documentation:
La documentation téléchargeable peut être obtenue via le lien :
http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf
2. Connexion physique entre PEGO ECP200 BASE
et contrôleur Reduxi
La connexion physique doit être établie car Modbus RTU est utilisé pour accéder au PEGO ECP200 BASE
Interface Modbus.

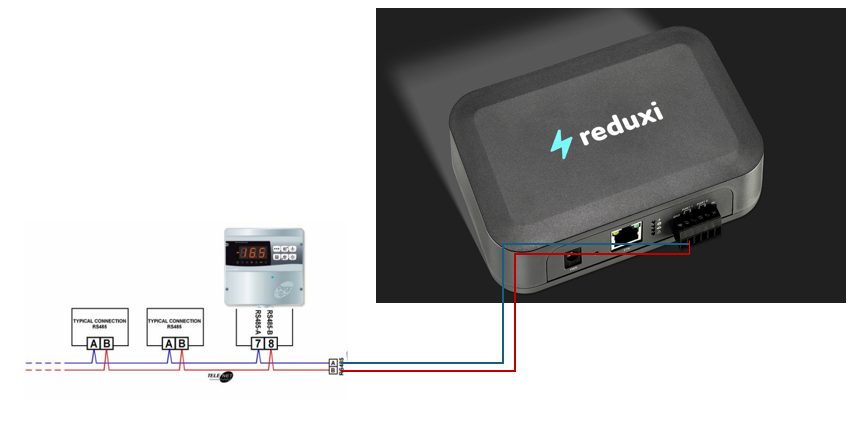

L'image ci-dessous montre comment la connexion physique est établie entre Reduxi et PEGO ECP200 BASE :
3. Ajoutez PEGO ECP200 BASE au système Reduxi.
Après avoir connecté le Reduxi et le PEGO ECP200 BASE, vous pouvez l'enregistrer comme un nouvel appareil (PEGO ECP200 BASE).
3.1 Ajouter un appareil (PEGO ECP200 BASE)
Tout d'abord, connectez-vous au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton « Ajouter un appareil ».
4.2 Sélectionnez PEGO ECP200 BASE

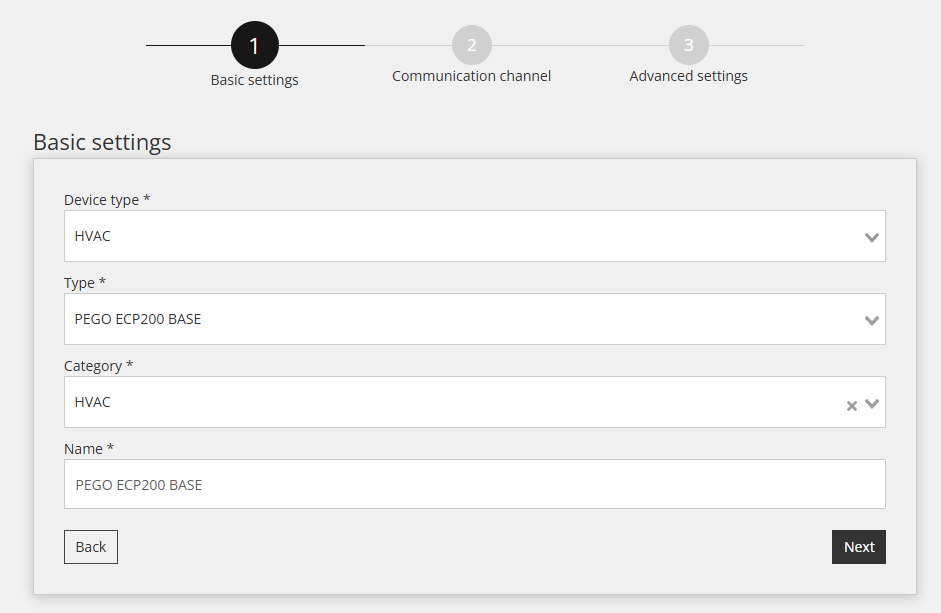

Dans la première étape, les paramètres de base sont définis :
- Sélectionnez le type d'appareil : CVC,
- Sélectionnez le type : PEGO ECP200 BASE,
- Nommez l'appareil.
4.3 Configuration du périphérique pour le canal de communication
La deuxième étape consiste à configurer le canal de communication, essentiel pour une communication Modbus RTU correcte. Dans cette étape, la liaison de communication entre le contrôleur Reduxi et le PEGO ECP200 BASE est établie.

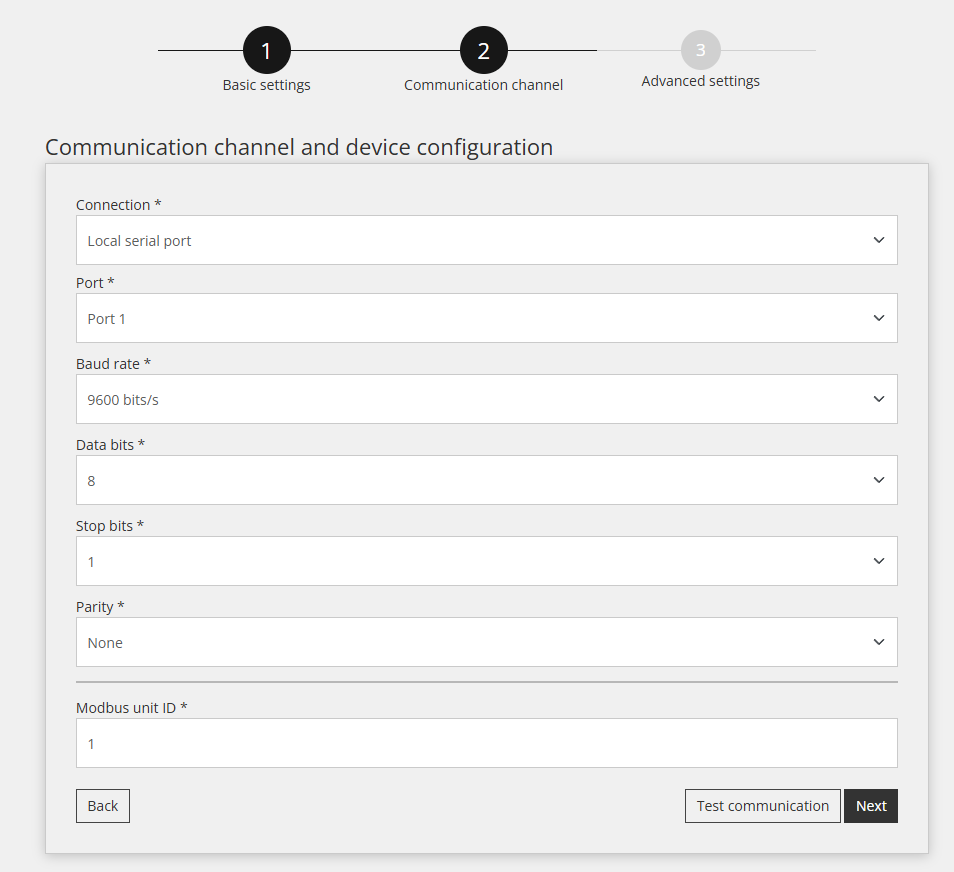

Les paramètres du canal de communication sont affichés ci-dessous :
4.4 Communication de test
Sous tous les champs du canal de communication mentionnés à l'étape précédente, il y a un bouton « Tester la communication ». Ce bouton permet de vérifier si la connexion Modbus RTU entre les appareils fonctionne correctement.

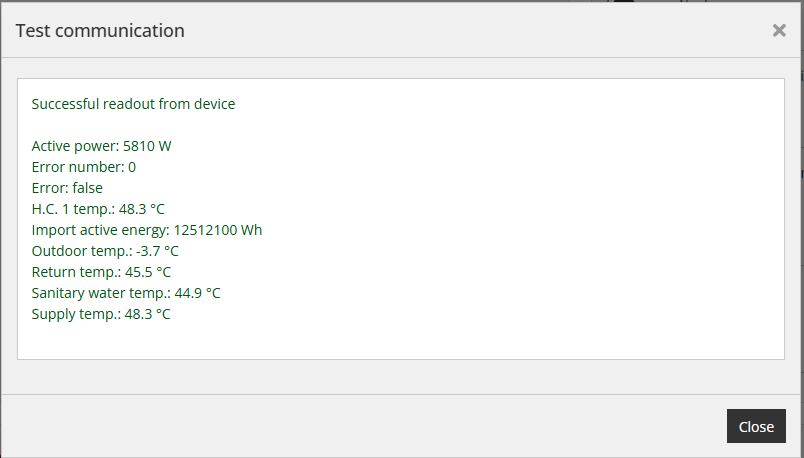

Réponse réussie :
Réponse infructueuse :

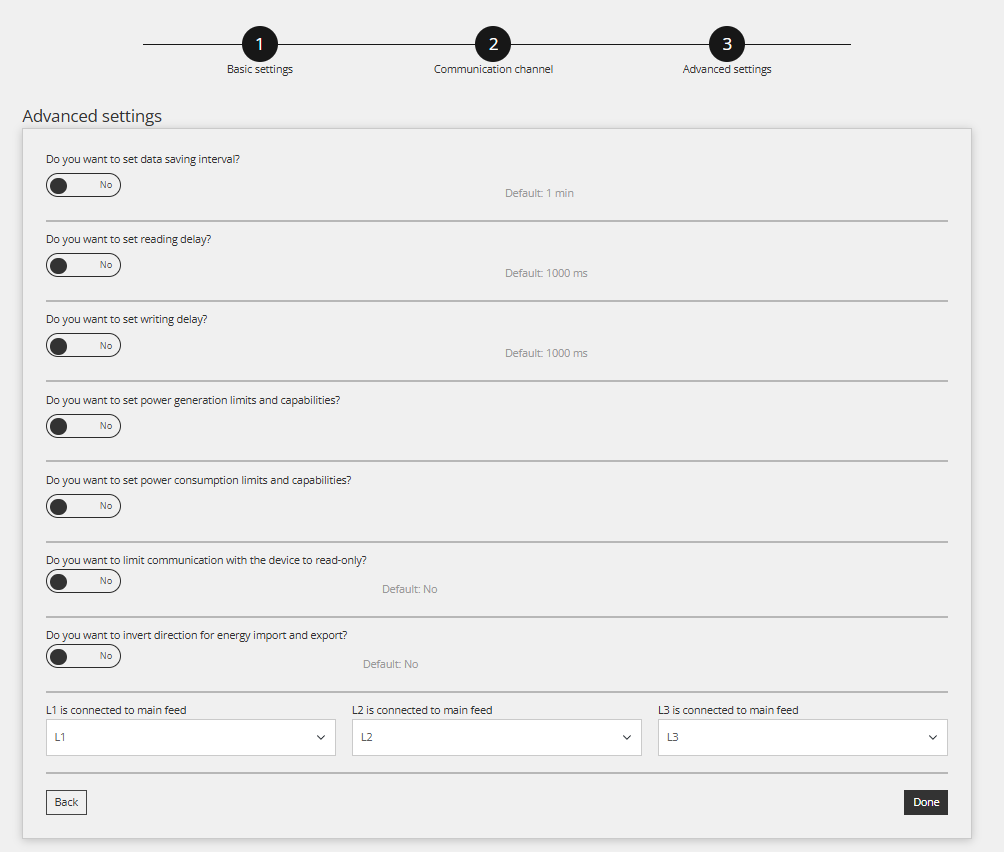

4.5 Paramètres avancés
Cette section est utilisée si les besoins particuliers du lieu doivent être satisfaits. Par défaut, rien ne doit être modifié dans les paramètres avancés.
5. Lectures de l'appareil

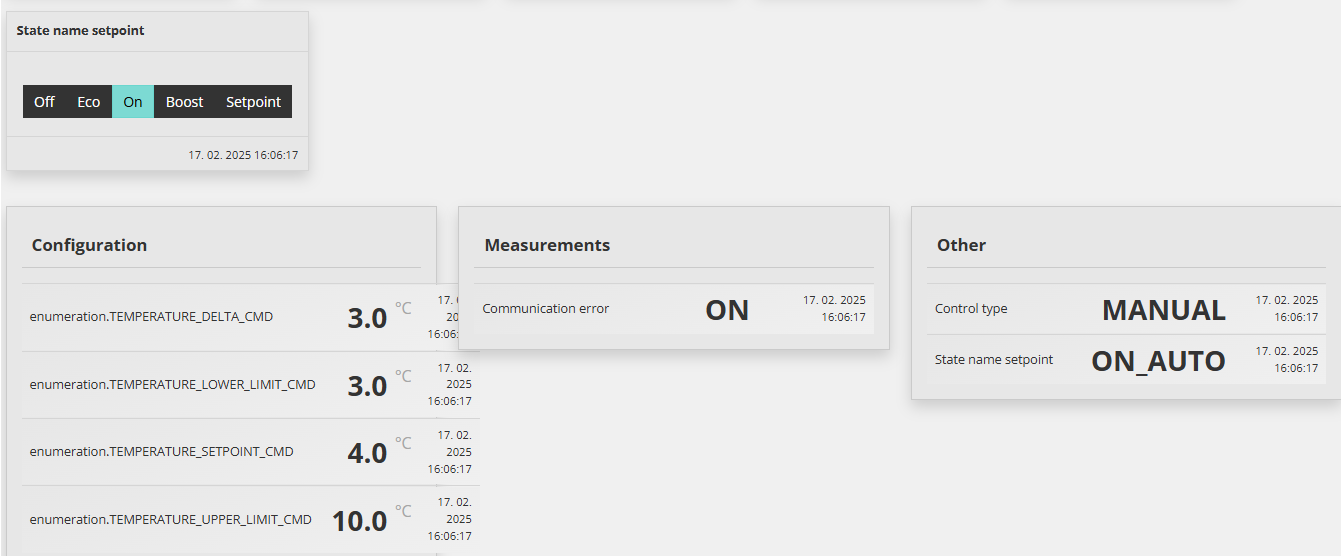

Le but de ce point est de montrer comment vérifier les lectures de l'appareil. Cela se fait sous « Appareil (EGO ECP200 BASE)/Dernière mesure ».
Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé via l'application cloud Reduxi.
